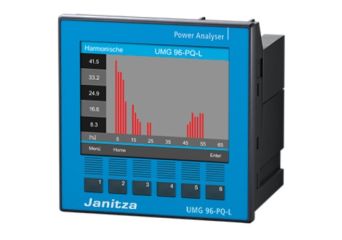

UMG 96-PQ-L

Niezależnie od tego, czy chodzi o analizę jakości energii, monitorowanie prądu różnicowego czy monitorowanie temperatury, UMG 96-PQ-L oferuje odpowiednie funkcje do każdego zastosowania. Dzięki UMG 96-PQ-L możliwe jest teraz ekonomiczne zapewnienie pełnej przejrzystości jakości energii na każdym poziomie, a tym samym uniknięcie awarii systemu.

Pomiary zdarzeń pełno okresowych mogą być wyświetlane i analizowane bezpośrednio na wyświetlaczu. Dodatkowo modułowa sieć oferuje dużą pamięć, która dzięki specjalnej metodzie kompresji danych zapewnia kilkuletnie przechowywanie.

Partycjonowanie pamięci masowej pozwala na długoterminowe przechowywanie danych dotyczących prądu i mocy oraz umożliwia łączenie pomiarów jakości energii o wysokiej rozdzielczości. Taka metoda zapisu danych pozwala na zwiększenie ilości przechowywanych informacji przy jednoczesnym utrzymaniu niskich kosztów sprzętu.

Dostępne wartości można łatwo wyświetlić i przedstawić graficznie na kolorowym wyświetlaczu. Dodatkowo, UMG 96-PQ-L oferuje moduły wtykowe do rozszerzeń funkcjonalnych oraz 50 konfigurowalnych komparatorów, które można dostosować do indywidualnych potrzeb lub wykorzystać predefiniowane profile.

Wersje klasy S urządzenia UMG 96-PQ-L oferują dodatkowe funkcje, w tym wykrywanie migotania lub interharmonicznych, co pozwala na spełnienie wymagań norm EN 50160 i IEEE519. Możliwe jest również aktywowanie tych funkcji później, nawet po zakupie urządzenia.

JAKOŚĆ ENERGII

• Prąd harmonicznych do 65. harmonicznej
• Wysoka częstotliwość próbkowania z 280 punktami próbkowania na pełną falę
• Szybkość przechwytywania zdarzeń wejścia cyfrowego 1 ms
• Pamięć wartości RMS 20 ms

WIZUALIZACJA

• Funkcja oscyloskopu
• Diagram fazorowy na wyświetlaczu
• Przeciągnij historię wskaźników na wyświetlaczu
• Resetowanie wskaźników oporu za pomocą wyświetlacza lub zdalnie

INSTALACJA I INTEGRACJA

• Kategoria przepięciowa 600 V CAT III
• Łatwa instalacja dzięki przedniemu panelowi o wymiarach 96 x 96 mm
• Zastosowanie w sieciach IT z wariantami 52.36.005
• Ustawianie czasu za pomocą systemów innych firm zgodnie z DIN 60970-5-4

ZARZĄDZANIE ENERGIĄ

• Zidentyfikuj potencjał oszczędności
• Klasa energii czynnej 0,2S#
• Zgodność z wymogami regulacyjnymi i podatkowymi
• Konfigurowalne ekranowane wartości średnie

PAMIĘĆ

• Duża głębokość pamięci przy niskich wymaganiach dotyczących pamięci
• Głębokość przechowywania do 15 lat z 23 wartościami pomiarowymi po 15 min. każda i 8 zmierzonych wartości po 1 godzinie każda
• Partycjonowanie pamięci na pamięć długotrwałą i pamięć krótkotrwałą PQ o wysokiej rozdzielczości

URZĄDZENIA PERYFERYJNE

• 3 wyjścia cyfrowe
• 1 wyjście analogowe
• 3 wejścia cyfrowe

KOMUNIKACJA

• Funkcjonalność bramy Modbus Client/Server
• Funkcja bramy
• Interfejs ethernetowy
• RS485
• 5 jednoczesnych połączeń Modbus TCP

OPERACJA

• Obsługa 6 przycisków na kolorowym wyświetlaczu graficznym
• Intuicyjna obsługa
• Konfiguracja bezpośrednio na wyświetlaczu
• Obsługa na miejscu i zdalna z GridVis®
• Konfigurowalny ekran główny i punkt powrotu

MODUŁOWOŚĆ

• Pomiar temperatury z monitorowaniem za pomocą zintegrowanego komparatora
• Interfejs Ethernet i bramka Modbus
• Wielofunkcyjne wejścia do pomiaru prądu różnicowego lub pomiaru mocy DC
• Pomiar przewodu neutralnego (I4 – pomiar prądu)

KOMPARATOR

• 50 komparatorów w urządzeniu
• Histereza
• Predefiniowane profile porównawcze do szybkiej konfiguracji (GridVis®)

KLASA S

• Migotanie
• Interharmoniczne
• Zgodne z normami dane PQ oparte na np. EN 50160 i IEEE519
• Szybka zmiana napięcia
• Nadczęstotliwości i podczęstotliwości
• Predefiniowane profile nagrywania dla EN 50160, IEEE519,61000-2-4, AHF i SVG

WYDARZENIA

• Reprezentacja na wyświetlaczu
• Odczytaj ostatnie zdarzenie przez Modbus
• Wyświetlaj krzywe wartości średniej kwadratowej w przeglądarce zdarzeń GridVis®
