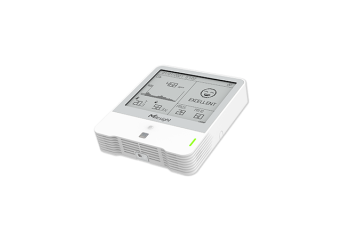

Producent: Milesight
- Zgodność z normą WELL (AM319)
- 9 czujników w jednym urządzeniu
- Opcjonalny ekran E-ink o przekątnej 4,2 cala
- Wskaźnik sygnalizacji świetlnej i głosowej
- Zabezpieczenie przed kradzieżą
- Wyraźne wskazania stanu jakości powietrza emotikonami (AM307/AM308/AM319)
- Zasilanie przez USB typu C (AM319)
- Żywotność baterii do 3 lat (AM307) / 1 roku (AM308)
- Żywotność baterii do 1,5 roku (AM308L)
Cena od 371,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
AM304/AM305/AM307/AM308/AM319
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAM307-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2Na zamówienie Gwarancja: 1 151,00 zł1 415,73 złZaloguj się, aby poznać swoją cenę AM307-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2Dostępność: Na zamówienieCena netto:1 151,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAM308L-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2, PM2.5, PM10W magazynieGwarancja: 1 229,00 zł1 511,67 złZaloguj się, aby poznać swoją cenę AM308L-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2, PM2.5, PM10Dostępność:W magazynieCena netto:1 229,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAM308-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2, PM2.5, PM10, E-inkW magazynieGwarancja: 1 496,00 zł1 840,08 złZaloguj się, aby poznać swoją cenę AM308-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2, PM2.5, PM10, E-inkDostępność:W magazynieCena netto:1 496,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAM319-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2, HCHO, O3, PM2.5, PM10, E-inkNa zamówienie Gwarancja: 1 340,00 zł1 648,20 złZaloguj się, aby poznać swoją cenę AM319-868MCz. temp, wilg, PIR, nat. św, TVOC, ciśn, CO2, HCHO, O3, PM2.5, PM10, E-inkDostępność: Na zamówienieCena netto:1 340,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAM304L-868MCzujnik temp., wilg.,PIR,nat. św, TVOCW magazynieGwarancja: 371,00 zł456,33 złZaloguj się, aby poznać swoją cenę AM304L-868MCzujnik temp., wilg.,PIR,nat. św, TVOCDostępność:W magazynieCena netto:371,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAM305L-868MCzujnik temp., wilg.,PIR,nat. św, TVOC, CO2W magazynieGwarancja: 884,00 zł1 087,32 złZaloguj się, aby poznać swoją cenę AM305L-868MCzujnik temp., wilg.,PIR,nat. św, TVOC, CO2Dostępność:W magazynieCena netto:884,00 zł
Opis
Czujnik jakości powietrza wewnętrznego · LoRaWAN
Sala lekcyjna po dwóch godzinach zajęć. Open space w piątek po południu. Stężenie CO₂ rośnie tam stopniowo i nie daje żadnego znaku, który dałoby się wychwycić bez pomiaru. Seria AM300 mierzy od 4 do 10 parametrów powietrza, pokazuje je na ekranie E-ink i raportuje przez LoRaWAN.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Do 10 parametrów
Zakres pomiaru
Od 4 do 10 parametrów
Wszystkie warianty mierzą temperaturę, wilgotność, natężenie światła i obecność. Kolejne dodają CO₂, potem TVOC i ciśnienie, potem PM2.5 i PM10, a AM319 dodatkowo formaldehyd albo ozon.
Jedna obudowa i jeden punkt montażowy zamiast kilku osobnych czujników. Każdy kolejny parametr skraca jednak czas pracy na bateriach, więc dobór wariantu sprowadza się głównie do tego kompromisu.
Ekran E-ink
Odczyt na miejscu
Ekran E-ink 4,2″
Czarno-biały ekran 4,2″ pokazuje bieżące wartości i emotikonę komfortu w kilku układach do wyboru. Stan powietrza odczytuje się na miejscu, bez telefonu i bez logowania do systemu.
W ekran wyposażone są warianty AM307, AM308 i AM319. W AM304L, AM305L i AM308L dane odczytuje się wyłącznie zdalnie. Sam ekran pracuje przy temperaturze 0 … 40 °C, w zakresie węższym niż reszta urządzenia.
Do 14 lat
Zasilanie
Do 14 lat na bateriach
Cztery wymienne ogniwa 2700 mAh ER14505 Li-SOCl₂ albo zasilanie 5 V/1 A przez USB-C. Wartość 14 lat dotyczy wariantu AM304L przy SF7, EU868, raporcie co 10 min i 25 °C.
Wartość zależy od wariantu: AM305L 11 lat, AM307 3,9 roku, AM308 i AM308L 1,3 roku. Przy SF10 czasy są krótsze. AM319 pracuje wyłącznie z zasilacza USB-C.
NFC
Konfiguracja
NFC przez telefon
Interwał raportowania, progi alarmowe i układ ekranu ustawia się, przykładając telefon z aplikacją mobilną do pola NFC. Bez komputera i bez zdejmowania obudowy ze ściany.
Warianty AM307, AM308(L) i AM319 przyjmują te same nastawy z komputera przez USB-C. W AM304L i AM305L dostępny jest dodatkowo Milesight D2D — polecenie trafia wprost do urządzenia wykonawczego, bez pośrednictwa bramy.
Cechy
- Od 4 do 10 parametrów powietrza w jednej obudowie — jeden punkt montażowy zamiast kilku osobnych czujników
- Ekran E-ink 4,2″ z emotikoną komfortu w AM307, AM308 i AM319 — stan powietrza odczytuje się bez telefonu
- Sygnalizator świetlny w każdym wariancie, buzzer w AM307, AM308(L) i AM319 — przekroczenie progu jest sygnalizowane na miejscu
- Pamięć 18 000 rekordów i retransmisja, w AM304L i AM305L 4320 — odczyty z czasu awarii bramy trafiają do systemu później
- Cztery wymienne ogniwa ER14505 Li-SOCl₂ albo zasilanie USB-C — do 14 lat pracy w wariancie AM304L
- Konfiguracja przez NFC z aplikacji mobilnej — bez komputera i bez zdejmowania obudowy ze ściany
- Milesight D2D w AM304L i AM305L — czujnik sam wysyła polecenie do wentylacji, bez pośrednictwa bramy
- Kalibracja wskazań i blokada przycisków — czujnik w przestrzeni publicznej zostaje przy swoich nastawach
- Zgodność ze standardowymi bramami i serwerami sieci LoRaWAN — czujnik pracuje również w instalacji prowadzonej samodzielnie
Zastosowania
Szkoły i przedszkola
W wypełnionej sali stężenie CO₂ rośnie w ciągu dwóch godzin zajęć, a w sezonie grzewczym wietrzenie oknem wprowadza pył z zewnątrz. Pomiar CO₂ i PM w jednym punkcie rozdziela te dwa stany.
Biura i przestrzenie open space
Zapis ciągły z każdego piętra zamiast jednorazowego audytu — materiał do rozmowy o nastawach wentylacji z zarządcą budynku. Wariant AM319 HCHO-IR-W ma zgodność ze standardem WELL.
Zakłady meblarskie i przetwórstwo płyt
Formaldehyd uwalniany z płyt MDF i wiórowych mierzy wykonanie AM319 HCHO — zakres 0 … 1,25 mg/m³, rozdzielczość 0,01 mg/m³. Pozostałe warianty tego parametru nie obejmują.
Placówki medyczne
Poczekalnie, gabinety i sale zabiegowe, w których liczba osób zmienia się gwałtownie w ciągu dnia. Pomiar CO₂ i wilgotności daje przesłankę do sterowania wentylacją według obłożenia.
Budynki użyteczności publicznej
Urzędy, biblioteki, hale sportowe i terminale pasażerskie. Duże sale, w których obłożenie zmienia się w ciągu dnia kilkukrotnie, a nastawy wentylacji pozostają stałe.
Hotele i obiekty konferencyjne
Pokoje i sale konferencyjne. Zestaw temperatura, wilgotność i CO₂ z wariantu AM305L wystarcza do sterowania klimatyzacją według obecności, nie według harmonogramu.
Jak to działa
01Montaż
Na ścianie, na taśmie 3M albo na wkrętach, na wysokości strefy oddychania i w oddaleniu od okna oraz drzwi. Obudowa w stopniu IP30 — do suchych wnętrz.
02Konfiguracja
Przyłożenie telefonu do pola NFC ustawia interwał raportowania, progi alarmowe i układ ekranu. AM307, AM308(L) i AM319 przyjmują te same nastawy z komputera przez USB-C.
03Transmisja
Odczyty trafiają przez LoRaWAN do bramy — klasa A, w AM319 klasa C. Dołączenie w trybie OTAA albo ABP, pasmo EU868, moc nadawania 16 dBm.
04Nadzór
Milesight Development Platform obsługuje całą serię, a Milesight IoT Cloud warianty AM307, AM308(L) i AM319. Czujnik pracuje również z dowolnym standardowym serwerem sieci LoRaWAN.
Materiał wideo
AM300 — Materiał wideo producenta
Specyfikacja
Warianty i mierzone parametry
| AM304L | temperatura, wilgotność, natężenie światła, obecność |
| AM305L | jak AM304L oraz CO₂ |
| AM307 | jak AM305L oraz TVOC i ciśnienie atmosferyczne |
| AM308, AM308L | jak AM307 oraz PM2.5 i PM10 |
| AM319 | jak AM308 oraz formaldehyd albo ozon — jeden z dwóch, nigdy oba |
| Oznaczenia AM319 | HCHO-IR i HCHO-IR-W — formaldehyd; O3 — ozon |
| Ekran E-ink | AM307, AM308, AM319; warianty AM304L, AM305L i AM308L bez ekranu |
Pomiar temperatury
| Element pomiarowy | cyfrowy układ CMOSens (MEMS) |
| Zakres | −20 … 60 °C |
| Dokładność typowa | ±0,3 °C w zakresie −20 … 0 °C; ±0,2 °C w zakresie 0 … 60 °C(1) |
| Rozdzielczość | 0,1 °C |
Pomiar wilgotności
| Element pomiarowy | cyfrowy układ CMOSens (MEMS) |
| Zakres | 0 … 100 %RH |
| Dokładność typowa | ±2 %RH przy 25 °C(2) |
| Rozdzielczość | 0,5 %RH |
Pomiar CO₂
| Zasada pomiaru | AM305L, AM307, AM308(L) — absorpcja w podczerwieni (NDIR); AM319 — fotoakustyczna |
| Zakres | 400 … 5000 ppm (AM305L, AM307, AM308(L)); 400 … 2000 ppm (AM319) |
| Dokładność | ±(30 ppm + 3 % wskazania) przy 0 … 50 °C i 0 … 85 %RH (AM305L, AM307, AM308(L)); ±(50 ppm + 5 % wskazania) przy −10 … 60 °C (AM319) |
| Rozdzielczość | 1 ppm |
Pomiar TVOC
| Element pomiarowy | półprzewodnikowy tlenek metalu MOX (MEMS) |
| Wskaźnik IAQ | zakres 1,00 … 5,00, dokładność ±1, rozdzielczość 0,01(3) |
| Pomiar stężenia | tylko AM319: zakres 0 … 2000 µg/m³, dokładność ±(20 µg/m³ + 15 % wskazania) w zakresie 1 … 500 µg/m³, rozdzielczość 1 µg/m³(4) |
| Tryb raportu | AM307 i AM308(L) — wskaźnik IAQ; AM319 — wskaźnik IAQ albo stężenie |
Pomiar ciśnienia atmosferycznego
| Element pomiarowy | piezorezystancyjny czujnik ciśnienia absolutnego (MEMS) |
| Zakres | 260 … 1260 hPa |
| Dokładność | ±0,5 hPa |
| Rozdzielczość | 0,1 hPa |
Pomiar pyłu zawieszonego
| Zasada pomiaru | rozpraszanie światła laserowego |
| Zakres | 0 … 1000 µg/m³ |
| Dokładność PM2.5 i PM10 | ±10 µg/m³ w zakresie 0 … 100 µg/m³, ±10 % w zakresie 100 … 500 µg/m³, przy −10 … 60 °C (AM308(L) oraz AM319 w wykonaniach O3 i HCHO-IR) |
| Dokładność PM2.5 w AM319 HCHO-IR-W | ±(5 µg/m³ + 5 % wskazania) w zakresie 0 … 100 µg/m³, ±10 % wskazania w zakresie 100 … 1000 µg/m³, przy −10 … 60 °C |
| Rozdzielczość | 1 µg/m³ |
Pomiar formaldehydu i ozonu — tylko AM319
| Zasada pomiaru | ogniwo elektrochemiczne |
| Formaldehyd, zakres | 0 … 1,25 mg/m³ (HCHO-IR), rozdzielczość 0,01 mg/m³; 0 … 1 ppm (HCHO-IR-W), rozdzielczość 0,001 ppm(5) |
| Formaldehyd, dokładność | ±10 % |
| Formaldehyd, trwałość ogniwa | 6 lat(6) |
| Ozon, zakres | 0 … 10 ppm, rozdzielczość 0,01 ppm |
| Ozon, dokładność | ±5 % zakresu pomiarowego |
| Ozon, trwałość ogniwa | 2 lata(6) |
Obecność i natężenie światła
| Czujnik obecności | pasywna detekcja w podczerwieni (PIR) |
| Pole detekcji | 80° w poziomie, 55° w pionie, zasięg do 3 m (AM30x(L)); do 5 m (AM319) |
| Raportowany stan | brak obecności albo wykrycie ruchu (AM30x(L)); brak obecności albo obecność (AM319) |
| Czujnik światła | fotodioda, zakres 0 … 60 000 lx |
| Tryb raportu | AM304L i AM305L — wartość natężenia albo poziom w skali 0 … 5, dokładność ±30 % wskazania, rozdzielczość 1 lx; AM307, AM308(L) i AM319 — poziom w skali 0 … 5 |
Transmisja radiowa
| Standard | LoRaWAN; w AM304L i AM305L dodatkowo Milesight D2D |
| Pasmo | EU868(7) |
| Antena | wewnętrzna |
| Moc nadawania | 16 dBm przy 868 MHz |
| Czułość odbioru | −137 dBm przy 300 bps |
| Klasa | Class A (AM30x(L)); Class C (AM319) |
| Dołączenie | OTAA albo ABP |
Raportowanie, pamięć i alarmy
| Pamięć danych | 4320 rekordów (AM304L, AM305L); 18 000 rekordów (AM307, AM308(L), AM319) |
| Odczyt historii | polecenie downlink dla wskazanego punktu w czasie albo zakresu |
| Retransmisja | rekordy utracone w czasie braku łączności są wysyłane ponownie(8) |
| Alarm progowy | progi konfigurowane dla mierzonych parametrów; sygnalizowane świetlnie oraz buzzerem w wariantach nim wyposażonych |
| Kalibracja | korekta wskazań konfigurowana z aplikacji |
| Blokada przycisków | wszystkie warianty |
| Tryb Smart Screen | AM307, AM308(L), AM319(9) |
| Milesight D2D | AM304L i AM305L — transmisja danych oraz praca jako kontroler; polecenie trafia do urządzenia wykonawczego bez pośrednictwa bramy(9) |
Ekran, sygnalizacja i przyciski
| Ekran | E-ink czarno-biały 4,2 ″ — AM307, AM308, AM319(10) |
| Temperatura pracy ekranu | 0 … 40 °C |
| Sygnalizator świetlny | 1 × sygnalizator stanu (w AM319 stanu i alarmu) — wszystkie warianty |
| Buzzer | 1 × — AM307, AM308(L), AM319 |
| Przyciski | 1 × zasilanie oraz 1 × reset |
| Port USB-C | 1 × zasilanie albo konsola (AM304L, AM305L); 1 × zasilanie, konfiguracja albo konsola (AM307, AM308(L), AM319) |
Konfiguracja
| AM304L, AM305L | aplikacja mobilna przez NFC; polecenia downlink |
| AM307, AM308(L) | aplikacja mobilna przez NFC; oprogramowanie na komputer przez USB-C; polecenia downlink |
| AM319 | aplikacja mobilna przez NFC; oprogramowanie na komputer przez NFC albo USB-C; polecenia downlink |
| Włączanie i wyłączanie | aplikacja mobilna przez NFC; w AM319 dodatkowo oprogramowanie na komputer oraz przycisk zasilania |
Zasilanie i czas pracy
| Ogniwa | 4 × ER14505 Li-SOCl₂ 2700 mAh, wymienne — AM30x(L)(11) |
| Zasilanie sieciowe | 5 V/1 A przez USB-C; w AM319 jedyne źródło zasilania |
| Czas pracy AM304L | około 14 lat (SF7); około 7,5 roku (SF10)(11) |
| Czas pracy AM305L | około 11 lat (SF7); około 6,3 roku (SF10)(11) |
| Czas pracy AM307 | około 3,9 roku (SF7); około 3,1 roku (SF10)(11) |
| Czas pracy AM308 i AM308L | około 1,3 roku (SF7); około 1,2 roku (SF10)(11) |
| Warunki pomiaru czasu pracy | EU868, raport co 10 min, 25 °C |
Obudowa i warunki pracy
| Materiał | PC+ABS w klasie palności V0, kolor biały (AM30x(L)); ABS w klasie UL94 HB, kolor biały (AM319) |
| Stopień ochrony | IP30 — obudowa do suchych wnętrz(12) |
| Temperatura pracy | −20 … 60 °C |
| Wilgotność otoczenia | 10 … 90 %, bez kondensacji |
| Wymiary | 100,8 × 114 × 22 mm |
| Masa z ogniwami | AM304L 181,25 g; AM305L 187,55 g; AM307 182,5 g; AM308 i AM308L 222,6 g |
| Masa AM319 | 148 g — bez ogniw, zasilanie wyłącznie z USB-C |
| Montaż | na ścianie, taśmą 3M albo wkrętami |
Zgodność
| AM304L, AM305L | CE, CE (RED), FCC |
| AM307, AM308(L) | CE, CE (RED), FCC, ISED |
| AM319 O3 i HCHO-IR | CE, CE (RED), FCC, ISED |
| AM319 HCHO-IR-W | CE, CE (RED), FCC, ISED, WELL |
| Środowiskowe | RoHS |
Warunki i uwagi
- Dokładność podana jest jako wartość typowa; przebieg tolerancji w funkcji temperatury poszerza się na krańcach zakresu pomiarowego.
- Dokładność podana jest jako wartość typowa przy 25 °C; przebieg tolerancji w funkcji wilgotności poszerza się na krańcach zakresu pomiarowego i poza tą temperaturą.
- Skala wskaźnika IAQ, wraz z przypisanym czasem przebywania: do 1,99 — bardzo dobra; 2,00 … 2,99 — dobra; 3,00 … 3,99 — umiarkowana, nie zaleca się przebywania dłużej niż 12 miesięcy; 4,00 … 4,99 — zła, nie zaleca się przebywania dłużej niż 1 miesiąc; 5,00 — bardzo zła, przebywanie nie jest zalecane.
- Wskaźnik IAQ w wykonaniu AM319 jest powiązany ze stężeniem TVOC: poniżej 0,3 mg/m³ dla 1,99; 0,3 … 1,0 mg/m³ dla 2,00 … 2,99; 1,0 … 3,0 mg/m³ dla 3,00 … 3,99; 3,0 … 10,0 mg/m³ dla 4,00 … 4,99; powyżej 10,0 mg/m³ dla 5,00. Przeliczenie z mg/m³ na ppm następuje współczynnikiem około 0,5.
- Dla formaldehydu 1 ppm odpowiada 1,25 mg/m³ przy ciśnieniu 760 mmHg i temperaturze 20 °C, więc zakresy wykonań HCHO-IR i HCHO-IR-W pokrywają się i różnią wyłącznie jednostką raportowania.
- W AM319 czujnik formaldehydu i czujnik ozonu są opcjami wykluczającymi się. Oba są wymienne, a ich trwałość — 6 lat dla formaldehydu i 2 lata dla ozonu — wyznacza termin wymiany ogniwa.
- Zestawienie obejmuje wersję na pasmo EU868. Pozostałe warianty częstotliwościowe oraz przypisane im moce nadawania nie są nim objęte.
- Włączona retransmisja danych zwiększa liczbę wysłań i skraca czas pracy na ogniwach.
- Buzzer oraz tryb Smart Screen nie występują w wariantach AM304L i AM305L. Milesight D2D występuje wyłącznie w tych dwóch wariantach.
- Ekran E-ink pracuje przy temperaturze 0 … 40 °C, w zakresie węższym niż pozostałe podzespoły urządzenia.
- Czas pracy na ogniwach zmierzono w warunkach laboratoryjnych producenta, z bateriami dostarczanymi przez Milesight. Rzeczywisty czas pracy zależy od marki baterii i warunków otoczenia, a każdy dodatkowy mierzony parametr go skraca.
- Stopień IP30 obejmuje ochronę przed ciałami obcymi o wymiarze od 2,5 mm i nie obejmuje ochrony przed wodą. Czujnik jest przeznaczony do suchych wnętrz o wilgotności 10 … 90 % bez kondensacji.
