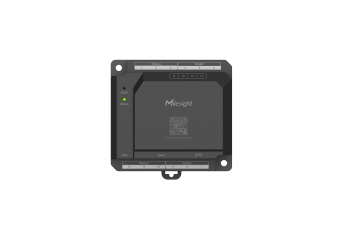

Producent: Milesight
- komunikacja: LoRaWAN, Bluetooth do konfiguracji
- tryb pracy LoRaWAN: OTAA/ABP, Class C
- liczba kanałów prądowych: 12
- liczba kanałów napięciowych: 3
- obsługiwane czujniki prądowe: przekładniki prądowe split-core 100 A / 300 A / 500 A / 1000 A oraz cewki Rogowskiego
- zakres pomiaru napięcia: 100–500 V AC
- mierzone parametry: napięcie RMS, prąd RMS, współczynnik mocy, moc czynna, bierna i pozorna, energia czynna importowana i eksportowana, energia bierna importowana i eksportowana, energia pozorna
- analiza jakości energii: THDi, THDv, asymetria napięć trójfazowych
- częstotliwość próbkowania: 6–8 kHz
- dokładność pomiaru energii: czynna ±1% wg IEC 62053-21, bierna ±2% wg IEC 62053-23
- dodatkowy pomiar temperatury: zewnętrzny czujnik NTC przez USB-C, zakres -20 do 100°C
- funkcje dodatkowe: alarmy progowe, alarm przekroczenia zakresu, alarm zaniku zasilania, lokalna pamięć danych, analiza statystyk energii do 12 miesięcy, FUOTA
- pamięć lokalna: 20 000 rekordów danych i 2 000 alarmów
- stopień ochrony: IP30
- temperatura pracy: od -20 do 70°C
Cena od 1 439,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W dostawie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajCTH01Smart Power MonitorW dostawie Gwarancja: 1 439,00 zł1 769,97 złZaloguj się, aby poznać swoją cenę CTH01Smart Power MonitorDostępność: W dostawieCena netto:1 439,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajCT-1000APrzekładnik prądowy 1000ANa zamówienie Gwarancja: 705,00 zł867,15 złZaloguj się, aby poznać swoją cenę CT-1000APrzekładnik prądowy 1000ADostępność: Na zamówienieCena netto:705,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajCT-100APrzekładnik prądowy 100AW dostawie Gwarancja: 171,00 zł210,33 złZaloguj się, aby poznać swoją cenę CT-100APrzekładnik prądowy 100ADostępność: W dostawieCena netto:171,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajCT-300APrzekładnik prądowy 300ANa zamówienie Gwarancja: 213,00 zł261,99 złZaloguj się, aby poznać swoją cenę CT-300APrzekładnik prądowy 300ADostępność: Na zamówienieCena netto:213,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajCT-500APrzekładnik prądowy 500AW dostawie Gwarancja: 286,00 zł351,78 złZaloguj się, aby poznać swoją cenę CT-500APrzekładnik prądowy 500ADostępność: W dostawieCena netto:286,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajRC-4000ACewka rogowskiego 4000ANa zamówienie Gwarancja: 992,00 zł1 220,16 złZaloguj się, aby poznać swoją cenę RC-4000ACewka rogowskiego 4000ADostępność: Na zamówienieCena netto:992,00 zł
Opis
Wielokanałowy licznik energii · LoRaWAN
Rachunek za prąd przychodzi jeden, a w rozdzielnicy pracuje kilkanaście obwodów, więc z faktury nie wynika, który z nich odpowiada za wzrost. CTH01 mierzy do 12 torów prądowych osobno, przetwornikami zapinanymi na przewodach już poprowadzonych w rozdzielnicy. Odczyty i alarmy trafiają przez LoRaWAN do systemu nadrzędnego bez odpytywania urządzenia.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
12 torów prądowych
Konfiguracja
Tory jednofazowe i trójfazowe w jednej obudowie
Grupy można mieszać: dwie obsługują obwody trójfazowe, a pozostałe sześć torów pracuje osobno. Przetworniki o różnych zakresach mogą pracować w jednej grupie; cewki Rogowskiego wymagają grupy jednolitej.
Cała sekcja rozdzielnicy — jedna maszyna i kilka obwodów odbiorczych — zajmuje jedno urządzenie i jeden adres w sieci LoRaWAN, zamiast licznika przy każdym polu.
±1 % energii czynnej
Dokładność
Klasa dokładności według IEC 62053
Energia czynna mierzona z dokładnością ±1 % według IEC 62053-21, bierna ±2 % według IEC 62053-23. Napięcie i prąd próbkowane z częstotliwością 6 … 8 kHz.
Dokładność całego toru zależy także od przetwornika: przetworniki dzielone mają klasę 0,5, a cewka Rogowskiego ±2 %. Obie liczby są podawane osobno, bo dotyczą różnych elementów toru.
Zapinany przetwornik CT
Podłączenie
Pomiar zapinanym przetwornikiem na przewodzie
Przetwornik dzielony rozpina się i zamyka wokół już podłączonego przewodu, bez przecinania go i bez wypinania z zacisku. Cewka Rogowskiego zakłada się w ten sam sposób na szynę zbiorczą.
Żaden element rozdzielnicy nie jest wymieniany ani przełączany na inny tor, więc pomiar dokłada się do instalacji w jej obecnym układzie.
do 4000 A
Zakres
Zakres toru wyznacza przetwornik, nie urządzenie
Przetworniki dzielone obejmują 100, 300, 500 i 1000 A, przy oknie pomiarowym od Ø16 do Ø51 mm. Cewka Rogowskiego z oknem Ø150 mm sięga 4000 A.
Między najmniejszym przetwornikiem a cewką jest ponad dziewięciokrotna różnica średnicy okna — i oba wpina się w to samo gniazdo RJ11, więc jedno urządzenie obejmuje obwód gniazdkowy i zasilanie całej hali.
Cechy
- Poza energią i mocą liczy współczynnik mocy, THD prądu i napięcia oraz asymetrię 3 faz — ujawniają stan instalacji, a nie samo zużycie energii
- Energia czynna i bierna, pobrana i oddana, liczone są osobno — pozwala budynkowi z instalacją fotowoltaiczną rozliczyć obie strony bilansu jednym urządzeniem
- Zasilacz 12 V, antena, listwa napięciowa i 4 przewody pomiarowe są w komplecie z czujnikiem — dokupuje się osobno wyłącznie przetworniki prądowe dobrane do mierzonych obwodów
- Pamięć na 20 000 rekordów i 2 000 alarmów, uzupełniana o brakujące odczyty po powrocie łączności — zapobiega dziurze w rozliczeniu podczas przerwy w pracy bramki
- W urządzeniu zostaje 12 miesięcy statystyk: miesięczne maksima, minima i sumy energii — umożliwia porównanie rok do roku niezależnie od czasu przechowywania danych w systemie nadrzędnym
- Sam licznik wysyła 3 rodzaje alarmów: próg ustawiony przez użytkownika, przekroczenie zakresu i zanik zasilania — informuje system o zdarzeniu w chwili jego wystąpienia, bez odpytywania urządzenia
- Izolacja 4 kVac, kategoria przepięciowa III i obudowa UL94 V0 przy masie 163 g — spełnia komplet parametrów, o które pyta projektant rozdzielnicy
- Zasilanie z sieci utrzymuje urządzenie w klasie C sieci LoRaWAN, w której odbiornik nasłuchuje stale — pozwala poleceniu z systemu nadrzędnego docierać bez czekania na okno nadawcze czujnika bateryjnego
- Ustawienia zapisują się jako szablon do wgrania w kolejne urządzenia, a firmware aktualizuje się przez sieć LoRaWAN (FUOTA) — eliminuje potrzebę konfigurować drugi obiekt od zera lub odwiedzać go przy każdej zmianie wersji
Zastosowania
Centra handlowe i biurowce na wynajem
Umowa najmu rozlicza energię co do lokalu, a w rozdzielnicy piętra stoi jeden licznik główny. Dwanaście torów w jednym urządzeniu daje odczyt na lokal bez stawiania licznika przy każdym polu.
Rozdzielnica części wspólnych
W budynku wielorodzinnym przybywa obwodów, których nikt nie planował: ładowarki samochodów, wentylacja garażu, oświetlenie awaryjne. Rozdzielenie ich pomiaru pokazuje, co powiększa rachunek za części wspólne.
Budynek z instalacją fotowoltaiczną
Autokonsumpcja to różnica między tym, co instalacja wyprodukowała, a tym, co budynek w tym samym czasie pobrał. Energia pobrana i oddana jest liczona osobno, więc obie liczby pochodzą z jednego pomiaru.
Hala produkcyjna
Audyt energetyczny zaczyna się od podziału zużycia na maszyny i linie, a nie na cały zakład. Cztery obwody trójfazowe z jednego urządzenia obejmują zwykle całą sekcję rozdzielnicy.
Serwerownia i szafy rack
Zasilanie szaf rozkłada się na trzy fazy i przy nierównym obciążeniu jedna z nich pracuje bliżej zabezpieczenia niż pozostałe. Asymetria jest mierzona razem z poborem, z tego samego toru.
Sprężarkownia i węzeł chłodniczy
Sprężarka pobiera coraz więcej prądu, zanim cokolwiek się zatrzyma. Pomiar na osobnym torze pokazuje ten wzrost w danych z kilku tygodni, a temperatura przewodu — w tym samym raporcie.
Jak to działa
01Montaż
Obudowa zatrzaskuje się na szynie DIN 35 mm albo trzyma na dwóch magnesach przy blasze rozdzielnicy. Na tej samej szynie staje dołączony zasilacz, a antena magnetyczna, wpięta w gniazdo dolnej krawędzi, staje pionowo poza rozdzielnicą.
02Pomiar i konfiguracja
Przetworniki zamyka się wokół przewodów mierzonych obwodów i wpina wtykiem RJ11 do numerowanych gniazd, a napięcie doprowadza się do wyjmowanej listwy. Kanały przypisuje się do obwodów w aplikacji ToolBox przez Bluetooth, z telefonu.
03Transmisja
Odczyty trafiają przez LoRaWAN do bramki. Urządzenie pracuje w klasie C, w trybie OTAA albo ABP, przy czułości odbiornika −137 dBm i mocy nadawania 16 dBm w paśmie EU868.
04Nadzór
Dane odbiera Milesight Development Platform albo dowolny standardowy serwer LoRaWAN. Gotowy dekoder ładunku pozwala czytać pomiary i alarmy we własnym systemie nadrzędnym bez pisania go od zera.
Materiał wideo
CTH01 — Materiał wideo producenta
Specyfikacja
Pomiar energii i jakości zasilania
| Mierzone wielkości | napięcie i prąd skuteczny (RMS), współczynnik mocy, moc czynna, bierna i pozorna, energia czynna i bierna (pobrana oraz oddana), energia pozorna, asymetria napięć trzech faz, zniekształcenia harmoniczne napięcia (THDv) i prądu (THDi) |
| Częstotliwość próbkowania | 6…8 kHz |
| Częstotliwość sieci | 50…60 Hz |
| Dokładność energii czynnej | ±1 % (wg IEC 62053-21)(1) |
| Dokładność energii biernej | ±2 % (wg IEC 62053-23)(1) |
Wejścia napięciowe
| Układ pomiarowy | trójfazowy L1…L3 z przewodem N lub bez, jednofazowy L+N, mieszany |
| Zakres pomiarowy | 100…500 V AC |
| Dokładność | ±1 % |
| Napięcie maksymalne N-L | 290 Vrms |
| Napięcie maksymalne L-L | 500 Vrms |
| Przewód przyłączeniowy | AWG 26…12 |
| Sposób podłączenia | wyjmowana listwa zaciskowa albo magnetyczne przewody pomiarowe (4 szt. w komplecie) |
Wejścia prądowe
| Liczba torów | 12, w czterech grupach po trzy — a: 1…3, b: 4…6, c: 7…9, d: 10…12 |
| Złącze | RJ11 |
| Zakres prądowy | do 4000 A, zależnie od zastosowanego przetwornika |
| Obsługiwane obwody | do 12 jednofazowych, do 4 trójfazowych albo układ mieszany |
| Przypisanie faz | L1 — pierwszy kanał grupy (1, 4, 7, 10), L2 — drugi (2, 5, 8, 11), L3 — trzeci (3, 6, 9, 12)(2) |
| Łączenie zakresów | przetworniki dzielone o różnych zakresach mogą pracować w jednej grupie; cewki Rogowskiego wymagają grupy jednolitej |
Przetworniki dzielone RCT-RJ11 — zamawiane osobno
| Zakresy | 0…100 A, 0…300 A, 0…500 A, 0…1000 A(3) |
| Klasa dokładności | 0,5 |
| Średnica okna pomiarowego | Ø16 mm, Ø24 mm, Ø36,6 mm, Ø51 mm |
| Masa | 100 g, 195 g, 287 g, 835 g |
| Temperatura pracy | −40…55 °C(4) |
| Napięcie izolacji | 3 kVac (r.m.s.), 1 mA / 1 min |
| Palność | UL94 V0 |
| Montaż | zapinane na mierzonym przewodzie |
Cewka Rogowskiego RRC-RJ11 — zamawiana osobno
| Zakres | 0…4000 A |
| Dokładność | ±2 % |
| Średnica okna pomiarowego | Ø150 mm |
| Masa | 115,1 g |
| Montaż | zakładana na mierzoną szynę zbiorczą lub przewód |
Czujnik temperatury przewodu
| Typ | zewnętrzny czujnik NTC, w komplecie |
| Złącze | USB-C |
| Zakres pomiarowy | −20…100 °C |
| Dokładność | ±1 °C |
| Mocowanie | opaska zaciskowa na przewodzie lub szynie |
Transmisja bezprzewodowa
| Protokół | LoRaWAN |
| Tryb pracy | OTAA / ABP, klasa C |
| Pasmo | EU868(5) |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm |
| Antena | złącze SMB 50 Ω, żeńskie; antena zewnętrzna magnetyczna w komplecie |
| Aktualizacja firmware | FUOTA, przez sieć LoRaWAN |
Pamięć, alarmy i konfiguracja
| Pamięć wewnętrzna | 20 000 rekordów pomiarowych i 2 000 alarmów |
| Statystyki | 12 miesięcy miesięcznych maksimów, minimów i sum energii |
| Retransmisja | uzupełnianie odczytów po przerwie w łączności |
| Alarmy | próg ustawiony przez użytkownika, przekroczenie zakresu i przeciążenie, zanik zasilania |
| Konfiguracja | aplikacja Milesight ToolBox przez Bluetooth |
| Szablony | eksport i import kompletu ustawień |
| Sygnalizacja | 1 dioda stanu i alarmu, 1 przycisk reset |
Zasilanie
| Napięcie zasilania | 12 V DC |
| Zasilacz AC/DC | w komplecie, na szynę DIN |
| Złącze | listwa 2-pinowa 5 mm, z zabezpieczeniem przed odwrotną polaryzacją |
| Pobór mocy | maks. 5,8 W |
| Napięcie izolacji | 4 kVac (r.m.s.), 1 mA / 1 min |
Warunki pracy i obudowa
| Temperatura pracy | −20…70 °C(4) |
| Wilgotność względna | do 95 %RH, bez kondensacji |
| Stopień ochrony | IP30 |
| Kategoria przepięciowa | III(6) |
| Stopień zanieczyszczenia | 2(6) |
| Wysokość pracy | do 2000 m n.p.m. |
| Materiał obudowy | ABS + PC, UL94 V0 |
| Kolor | Starlight Grey |
| Wymiary | 49,3 × 98 × 90 mm |
| Masa | 163 g |
| Montaż | szyna DIN 35 mm; opcjonalnie magnesy montażowe MN1605 |
Certyfikaty
| ETL | UL/CSA 61010-1, UL/CSA 61010-2-030 |
| CE | RED, LVD |
| Pozostałe | FCC, SRRC |
| Środowiskowe | RoHS |
Zawartość zestawu
| Urządzenie | CTH01 — 1 szt. |
| Zasilanie | zasilacz — 1 szt., listwa zasilająca — 1 szt., przewód zasilający — 1 szt. |
| Pomiar napięcia | listwa napięciowa — 1 szt., magnetyczne przewody pomiarowe — 4 szt. |
| Transmisja | antena magnetyczna LoRaWAN — 1 szt. |
| Temperatura | czujnik NTC z wtykiem USB-C — 1 szt. |
| Montaż | komplet wkrętów — 2 szt., magnesy montażowe — 2 szt. |
| Dokumentacja | skrócona instrukcja, karta gwarancyjna |
| Zamawiane osobno | przetworniki dzielone lub cewki Rogowskiego — po jednej sztuce na mierzony przewód, do 12 na urządzenie; przewody pomiarowe napięcia przy podłączeniu listwą zaciskową |
Warunki i uwagi
- Klasy dokładności ±1 % i ±2 % dotyczą samego urządzenia; dokładność całego toru zależy dodatkowo od zastosowanego przetwornika prądowego — klasa 0,5 dla przetworników dzielonych, ±2 % dla cewki Rogowskiego.
- Podłączenie fazy do kanału z innej pozycji w grupie nadal daje poprawny odczyt napięcia i prądu, ale błędne wartości mocy, współczynnika mocy i energii.
- Zakresy prądowe inne niż wymienione producent wykonuje na zamówienie.
- Zakres pracy całego zestawu wyznacza element o najwęższym zakresie: przetworniki dzielone pracują do +55 °C, a samo urządzenie od −20 do +70 °C.
- Podane parametry radiowe dotyczą wersji na pasmo EU868, oferowanej na rynek europejski.
- Kategoria przepięciowa III i stopień zanieczyszczenia 2 określają warunki instalacji, dla których urządzenie zostało zbadane.
