Producent: Milesight
- Klasa ochrony IP67 i odporność na promieniowanie UV
- Pomiar temperatury, wilgotności i stanu otwarcia/zamknięcia
- Wysoka czułość, odległość wykrywania otwarcia/zamknięcia od 20 do 30 mm
- Indywidualne ustawienia częstotliwości/czasu zgłaszania alarmów
- Czas pracy baterii do 10 lat
Cena od 273,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

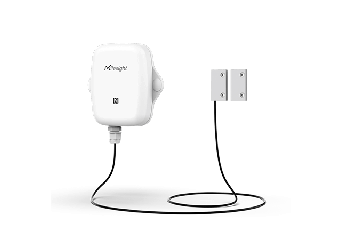

EM300-MCS
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM300-MCS-868MKontaktron magnetycznyW magazynieGwarancja: 273,00 zł335,79 złZaloguj się, aby poznać swoją cenę EM300-MCS-868MKontaktron magnetycznyDostępność:W magazynieCena netto:273,00 zł
Opis
Czujnik otwarcia · LoRaWAN EU868
Brama hali i drzwi stacji transformatorowej otwierają się także poza zmianą, a wpis w zeszycie powstaje dopiero przy najbliższym obchodzie. EM300-MCS zgłasza każdą zmianę stanu skrzydła osobnym pakietem i w tym samym raporcie podaje temperaturę oraz wilgotność przy drzwiach, przez LoRaWAN w paśmie EU868.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
20 … 30 mm
Wykrywanie
Szczelina, przy której zmienia się stan
Kontaktron i magnes zmieniają stan zwarcia przy rozsunięciu 20 … 30 mm. W tym przedziale szczeliny stan przechodzi między zwartym a rozwartym.
Obie kostki mocuje się równolegle i na jednym poziomie, otworami na zewnątrz i z dala od elementów żelaznych.
Ponad 10 lat
Zasilanie
Ogniwo ER18505 na ponad dekadę
Wbudowane ogniwo litowe 4000 mAh pracuje ponad 10 lat przy SF7, raporcie co 10 min i 48 zadziałaniach na dobę. Przy SF10 ten sam raport daje około 4,5 roku.
Ogniwo jest wymienne za tylną pokrywą, a wersja 8000 mAh mieści dwa takie ogniwa. Włączona retransmisja zwiększa liczbę wysłań i skraca czas pracy baterii.
IP67
Obudowa
Szczelność IP67 i odporność na UV
Obudowa z ABS i poliwęglanu w wykonaniu trudnopalnym ma stopień IP67 i odporność na promieniowanie UV, zakres pracy −30 … +70 °C przy wilgotności 0 … 100 % bez kondensacji.
Czujnik zostaje na bramie zewnętrznej i w nieogrzewanym pomieszczeniu przez cały rok. Same kostki kontaktronu wykonano ze stopu cynku.
2800 rekordów
Pamięć
Dziennik zdarzeń w pamięci czujnika
Czujnik zapisuje 2800 rekordów ze znacznikiem czasu i po odzyskaniu łączności retransmituje te, których serwer nie odebrał.
Przerwa w zasięgu bramy nie zostawia luki w dzienniku wejść. Zapisane rekordy pobiera się też poleceniem downlink dla punktu albo zakresu czasu.
Cechy
- Przewód 1,5 m oddziela kontaktron od obudowy z radiem — nadajnik staje w miejscu dobranym pod zasięg, a nie pod położenie skrzydła
- Ten sam pakiet niesie stan skrzydła, temperaturę i wilgotność — jeden czujnik prowadzi dziennik wejść i nadzór warunków w tym samym miejscu
- Alarm powtarza się zadaną liczbę razy w zadanym odstępie — pojedynczy zgubiony pakiet nie kasuje zdarzenia z dziennika
- Kolejny alarm wychodzi dopiero po powrocie stanu i ponownym zadziałaniu — skrzydło otwarte na stałe nie powtarza zgłoszenia poza zadaną liczbą razy
- Próg temperatury wykorzystuje własny interwał pomiaru, krótszy od interwału raportu — przekroczenie zgłasza się od razu, a nie przy najbliższym raporcie okresowym
- Kostki ze stopu cynku mierzą 31 × 14 × 7,5 mm — każdą mocuje się na dwa wkręty albo na taśmę 3M, płasko na ościeżnicy i na skrzydle
- Wymienne ogniwo ER18505 znajduje się za tylną pokrywą — koniec pracy baterii oznacza wymianę ogniwa, a nie czujnika
- Konfigurację i włączenie obsługuje NFC z aplikacji w telefonie — obudowa pozostaje zamknięta przez całe uruchomienie, a szczelność nienaruszona
- Protokół Milesight D2D wysyła 2-bajtowe polecenie wprost do innego urządzenia Milesight — reakcja lokalna nie czeka na bramę ani na serwer sieciowy
Zastosowania
Brama hali magazynowej
Każde podniesienie bramy segmentowej poza zmianą trafia do dziennika ze znacznikiem czasu. Obudowa z radiem wisi obok, na przewodzie, poza stalowym skrzydłem.
Stacja transformatorowa
Drzwi stacji otwiera się kilka razy w roku i zwykle nikt tego nie zapisuje. Czujnik zgłasza wejście, a przy okazji temperaturę w komorze.
Węzeł cieplny
Wejście do pomieszczenia węzła zostaje odnotowane razem z temperaturą i wilgotnością, bez kładzenia osobnej magistrali do kotłowni.
Kurnik na fermie drobiu
Drzwi kurnika otwierane poza harmonogramem widać w zestawieniu, a ten sam raport niesie warunki panujące w budynku.
Szafa teletechniczna przy drodze
Szafa stoi na zewnątrz przez cały rok. Stopień IP67 i odporność na UV obejmują deszcz, mróz i letnie nasłonecznienie.
Kontener narzędziowy na budowie
Drzwi kontenera zgłaszają otwarcie po godzinach pracy. Zasilanie z własnego ogniwa nie wymaga doprowadzenia napięcia na plac.
Jak to działa
01Montaż
Obie kostki stają naprzeciw siebie po dwóch stronach szczeliny, równolegle i na jednym poziomie, otworami na zewnątrz. Mocuje je taśma 3M albo cztery wkręty z kompletu. Obudowę przykręca się osobno, opcjonalnie opaską zaciskową do słupka.
02Konfiguracja i pamięć
Telefon z NFC włącza czujnik i zapisuje interwał raportu 1 … 1080 min, progi temperatury oraz odstęp i liczbę powtórzeń alarmu. Do 2800 rekordów zostaje w pamięci i wraca retransmisją po powrocie łączności.
03Transmisja
Raport w klasie A trafia do bramy LoRaWAN w paśmie EU868, moc 16 dBm, dołączenie w trybie OTAA albo ABP. Zmiana stanu skrzydła wychodzi osobnym pakietem alarmowym, niezależnie od raportu okresowego.
04Nadzór
Serwer sieciowy odbiera stan skrzydła, temperaturę, wilgotność i poziom baterii. Poziom baterii przychodzi po dołączeniu i co 6 h, a ostrzeżenie o wyczerpaniu raz, po spadku do 1 %.
Specyfikacja
Wykrywanie otwarcia
| Odległość wykrywania | od 20 do 30 mm rozsunięcia kontaktronu i magnesu |
| Długość przewodu | 1,5 m, przewód wyprowadzony fabrycznie przez dławnicę obudowy |
| Kostka kontaktronu | stop cynku, 31 × 14 × 7,5 mm, dwa otwory φ3 mm w pogłębieniach φ5 mm, rozstaw otworów 20 mm |
| Kostka magnesu | stop cynku, 31 × 14 × 7,5 mm, bez przewodu i bez elektroniki |
| Kanał stanu skrzydła | 00 — zwarte, 01 — rozwarte; zmiana stanu wysyłana osobnym pakietem alarmowym |
Pomiar temperatury
| Zakres | −30 … +70 °C |
| Dokładność | ±0,3 °C w zakresie 0 … +70 °C; ±0,6 °C w zakresie −30 … 0 °C |
| Rozdzielczość | 0,1 °C |
Pomiar wilgotności
| Zakres | 0 … 100 %RH |
| Dokładność | ±3 %RH w zakresie 10 … 90 %RH; ±5 %RH poniżej 10 %RH i powyżej 90 %RH |
| Rozdzielczość | 0,5 %RH |
Transmisja radiowa
| Standard | LoRaWAN, Milesight D2D |
| Pasmo | EU868(1) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbiornika | −137 dBm przy 300 bps |
| Tryb pracy | OTAA albo ABP, klasa A |
| Zasięg | do 10 km w linii wzroku(2) |
| Antena | wewnętrzna |
| Wersja LoRaWAN | V1.0.2 albo V1.0.3; domyślny port aplikacji 85 |
Zasilanie
| Ogniwo | 1 × ER18505 Li-SOCl2 4000 mAh; opcjonalnie wersja 8000 mAh na dwa ogniwa(3) |
| Czas pracy | ponad 10 lat przy SF7, około 4,5 roku przy SF10 — EU868, raport co 10 min, 48 zadziałań na dobę, pomiar laboratoryjny(4) |
| Raport poziomu baterii | po dołączeniu do sieci i co 6 h; ostrzeżenie o wyczerpaniu jednorazowo po spadku do 1 % |
Obudowa i montaż
| Stopień ochrony | IP67, obudowa odporna na promieniowanie UV(5) |
| Materiał | obudowa: ABS + PC w wykonaniu trudnopalnym, biała; kostki: stop cynku, srebrnoszare |
| Wymiary obudowy | 105,6 × 85,3 × 27 mm |
| Wymiary kostki | 31 × 14 × 7,5 mm, obie kostki jednakowe |
| Temperatura pracy | −30 … +70 °C |
| Wilgotność pracy | 0 … 100 % bez kondensacji |
| Montaż obudowy | wkręty, taśma 3M albo opaska zaciskowa |
| Montaż kostek | wkręty albo taśma 3M |
| Zawartość opakowania | czujnik EM300-MCS, 2 × zestaw montażowy ścienny, 2 × zaślepka wkrętu, 2 × taśma dwustronna 3M, 4 × wkręt montażowy, skrócona instrukcja, karta gwarancyjna |
Funkcje i konfiguracja
| Konfiguracja | NFC z aplikacji mobilnej albo polecenie downlink |
| Włączanie i wyłączanie | NFC albo przycisk wewnętrzny przytrzymany ponad 3 s |
| Sygnalizacja | 1 × dioda wewnętrzna |
| Interwał raportu | 1 … 1080 min, domyślnie 10 min |
| Alarm otwarcia | zadany odstęp i zadana liczba powtórzeń; kolejny alarm dopiero po skasowaniu poprzedniego |
| Próg temperatury | poniżej, powyżej, wewnątrz albo poza zakresem; własny interwał pomiaru, krótszy od interwału raportu |
| Kalibracja | wartość korekty dodawana do odczytu surowego |
| Pamięć | 2800 rekordów ze znacznikiem czasu; aplikacja eksportuje najwyżej 14 ostatnich dni(6) |
| Retransmisja | odstęp 30 … 1200 s, domyślnie 600 s(7) |
| Odczyt historii | polecenie downlink dla punktu albo zakresu czasu; odstęp odtwarzania 30 … 1200 s, domyślnie 60 s |
| Milesight D2D | czujnik pracuje jako kontroler i wysyła 2-bajtowe polecenie do urządzeń agenta, bez pośrednictwa bramy |
| Ustawienia fabryczne | przycisk wewnętrzny przytrzymany ponad 10 s |
Zgodność
| Certyfikaty | CE, FCC, ISED, RCM, Telec, ICASA |
| Środowiskowe | RoHS |
Warunki i uwagi
- Urządzenie jest dostępne także w pasmach CN470, IN865, RU864, US915, AU915, KR920 i AS923. Powyższe dane dotyczą wyłącznie wersji EU868.
- Zasięg 10 km podano dla linii wzroku. Obudowę montuje się z dala od elementów metalowych i przeszkód, a kostki — poza elementami żelaznymi i ich sąsiedztwem.
- Czujnik przyjmuje wyłącznie ogniwa ER18505 Li-SOCl2. Ogniwa alkaliczne nie są obsługiwane, a wersji 4000 mAh i 8000 mAh nie łączy się ze sobą.
- Czas pracy baterii pochodzi z pomiaru laboratoryjnego producenta. Warunki pomiaru to raport co 10 min i 48 zadziałań na dobę; ponad 10 lat dotyczy SF7, około 4,5 roku — SF10. Obie wartości dotyczą ogniwa 4000 mAh; dla wersji 8000 mAh producent nie podaje osobnej liczby.
- Wilgotność pracy 0 … 100 % dotyczy warunków bez kondensacji. Stopień IP67 obejmuje zachlapanie i chwilowe zanurzenie, a nie pracę pod wodą ani stałe wykraplanie wewnątrz obudowy.
- Zapis danych wymaga wcześniejszej synchronizacji czasu; bez niej rekordy otrzymują błędne znaczniki.
- Włączona retransmisja zwiększa liczbę wysłań i skraca czas pracy baterii.
