Producent: Milesight
- Wykrywanie wycieków za pomocą membrany
- Stopień ochrony IP67
- Przechowywanie i retransmisja danych
- Łączność LoRaWAN® zapewniająca niezawodną komunikację
- Komunikacja Milesight D2D
- Długotrwała wydajność: 10-letnia żywotność baterii
Cena od 325,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
EM300-MLD
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM300-MLD-868MPowierzchniowy membranowy czujnik wyciekuW magazynieGwarancja: 325,00 zł399,75 złZaloguj się, aby poznać swoją cenę EM300-MLD-868MPowierzchniowy membranowy czujnik wyciekuDostępność:W magazynieCena netto:325,00 zł
Opis
Czujnik zalania · LoRaWAN EU868

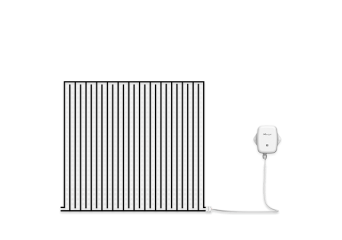

W serwerowni i w węźle cieplnym woda zbiera się pod szafą albo przy pompie, a sonda punktowa trafia ją tylko wtedy, gdy leży dokładnie w tym miejscu. EM300-MLD obejmuje membraną 400 × 400 mm całe pole pod urządzeniem i zgłasza zwarcie jej linii osobnym pakietem, przez LoRaWAN w paśmie EU868.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
400 × 400 mm
Wykrywanie
Powierzchnia zamiast punktu
Membrana o wymiarach 400 × 400 × 0,25 mm rozkłada się płasko pod urządzeniem. Alarm powstaje, gdy ciecz przewodząca zewrze dwie nadrukowane linie na długości powyżej 1,5 cm.
Arkusz tnie się do kształtu miejsca, równolegle do linii; dostępne są też inne wymiary na zamówienie. Folia obejmuje wodę oraz słabe kwasy i zasady.
Około 10 lat
Zasilanie
Ogniwo ER18505 na około dekadę
Wbudowane ogniwo litowe 4000 mAh pracuje około 10 lat przy SF7 i około 5,3 roku przy SF10, przy godzinie zalania na dobę i 25 °C.
Ogniwo jest wymienne, a wersja 8000 mAh mieści dwa takie ogniwa. Włączona retransmisja zwiększa liczbę wysłań i skraca czas pracy baterii.
IP67
Obudowa
Szczelność IP67 i odporność na UV
Obudowa z ABS i poliwęglanu w wykonaniu trudnopalnym ma stopień IP67 i odporność na promieniowanie UV, zakres pracy −30 … +70 °C przy wilgotności 0 … 95 % bez kondensacji.
Obudowa z radiem i baterią zostaje na ścianie obok, poza polem zalania. Do wody trafia sama membrana, która po wysuszeniu wraca do użytku.
1000 rekordów
Pamięć
Tysiąc rekordów w pamięci czujnika
Czujnik zapisuje 1000 rekordów ze znacznikiem czasu i po odzyskaniu łączności retransmituje te, których serwer nie odebrał.
Przerwa w zasięgu bramy nie zostawia luki w dzienniku. Zapisane rekordy pobiera się też poleceniem downlink dla punktu albo zakresu czasu.
Cechy
- Membrana 400 × 400 mm obejmuje całe pole pod urządzeniem — wyciek trafia na folię niezależnie od tego, którą stroną spływa
- Zgłoszenie wymaga zwarcia dwóch linii na długości powyżej 1,5 cm — pojedyncza kropla skroplin nie podnosi alarmu
- Arkusz tnie się równolegle do nadrukowanych linii — membrana dopasowuje się do kształtu wnęki, a linie zostają połączone z zaczepem
- Jedna membrana jest wyposażona w dwa zaczepy przyłączeniowe — po rozcięciu wzdłuż obsługuje dwa osobne czujniki
- Po wysuszeniu strony detekcyjnej miękką szmatką czujnik wraca do stanu bez wycieku — ta sama folia wraca do użytku w innym miejscu, bez zamawiania wkładu
- Obudowa z radiem zostaje na przewodzie 1000 mm, poza polem zalania — elektronika i ogniwo nie stoją w wodzie, którą czujnik wykrywa
- Alarm powtarza się zadaną liczbę razy w zadanym odstępie — pojedynczy zgubiony pakiet nie kasuje zdarzenia z dziennika
- Konfigurację i włączenie obsługuje NFC z aplikacji w telefonie — obudowa pozostaje zamknięta przez całe uruchomienie, a szczelność nienaruszona
- Protokół Milesight D2D wysyła 2-bajtowe polecenie wprost do innego urządzenia Milesight — reakcja lokalna nie czeka na bramę ani na serwer sieciowy
Zastosowania
Serwerownia
Membrana leży pod jednostką klimatyzacji precyzyjnej i pod rozdzielaczem wody lodowej. Zgłoszenie przychodzi, zanim woda dojdzie do szaf.
Węzeł cieplny
Pole pod pompą obiegową i pod zaworami zostaje objęte jednym arkuszem, bez prowadzenia osobnej magistrali do kotłowni.
Magazyn wysokiego składowania
Arkusz pod zaworem instalacji tryskaczowej wyłapuje przeciek, zanim woda dojdzie do palet stojących obok.
Szafa sterownicza
Membrana leży na dnie szafy pod dławnicami. Obudowa z radiem zostaje na zewnątrz, gdzie metal szafy nie tłumi transmisji.
Mieszkanie na wynajem
Folia pod pralką i pod zmywarką obejmuje całą wnękę. Zgłoszenie trafia do zarządcy, a nie do sąsiada piętro niżej.
Archiwum zakładowe
Arkusz przy pionie wodnym i pod parapetem obejmuje miejsca, w których woda pojawia się pierwsza, zanim dojdzie do regałów z dokumentacją.
Jak to działa
01Montaż
Membranę rozwija się płasko na równym, czystym podłożu, stroną detekcyjną do powierzchni, po zdjęciu folii ochronnej. Zaczep wsuwa się w złącze urządzenia, a obudowę mocuje się obok — na wkręty, taśmę 3M albo opaskę zaciskową.
02Konfiguracja i pamięć
Telefon z NFC włącza czujnik i zapisuje interwał raportu 1 … 1080 min, fabrycznie 1080 min, oraz odstęp i liczbę powtórzeń alarmu. Do 1000 rekordów zostaje w pamięci i wraca retransmisją po powrocie łączności.
03Transmisja
Raport w klasie A trafia do bramy LoRaWAN w paśmie EU868, moc 16 dBm, dołączenie w trybie OTAA albo ABP. Wykryte zalanie wychodzi osobnym pakietem alarmowym, nie czekając na raport okresowy.
04Nadzór
Serwer sieciowy odbiera stan zalania i poziom baterii. Poziom baterii przychodzi po dołączeniu i co 6 h, a ostrzeżenie o wyczerpaniu raz, po spadku do 1 %.
Materiał wideo
EM300-MLD — Materiał wideo producenta
Specyfikacja
Wykrywanie zalania
| Rodzaj cieczy | ciecze przewodzące — woda, słabe kwasy, słabe zasady(1) |
| Element detekcyjny | nadrukowana membrana 400 × 400 × 0,25 mm |
| Warunek zadziałania | zwarcie dwóch nadrukowanych linii na długości powyżej 1,5 cm(2) |
| Kanał stanu | 00 — brak wycieku, 01 — wyciek; zmiana wysyłana osobnym pakietem alarmowym |
| Alarm zalania | zadany odstęp i zadana liczba powtórzeń; kolejny alarm dopiero po skasowaniu poprzedniego |
Membrana
| Wymiary | 400 × 400 × 0,25 mm, wymiar do uzgodnienia z producentem |
| Strona detekcyjna | czarne linie nadrukowane, pod folią ochronną zdejmowaną przed montażem(3) |
| Strona montażowa | taśma 3M |
| Zaczepy przyłączeniowe | dwa; arkusz rozcina się na dwie części, każdą dla osobnego czujnika |
| Kierunek cięcia | równolegle do nadrukowanych linii, aby żadnej nie przerwać |
| Ponowne użycie | po wysuszeniu strony detekcyjnej miękką szmatką stan wraca do braku wycieku |
Transmisja radiowa
| Standard | LoRaWAN, Milesight D2D |
| Pasmo | EU868(4) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbiornika | −137 dBm przy 300 bps |
| Tryb pracy | OTAA albo ABP, klasa A |
| Antena | wewnętrzna |
| Port aplikacji | domyślnie 85 |
Zasilanie
| Ogniwo | 1 × ER18505 Li-SOCl2 4000 mAh; opcjonalnie wersja 8000 mAh na dwa ogniwa |
| Czas pracy | około 10 lat przy SF7, około 5,3 roku przy SF10 — EU868, godzina zalania na dobę, 25 °C, pomiar laboratoryjny(5) |
| Raport poziomu baterii | po dołączeniu do sieci i co 6 h; ostrzeżenie o wyczerpaniu jednorazowo po spadku do 1 % |
Obudowa i montaż
| Stopień ochrony | IP67, obudowa odporna na promieniowanie UV(6) |
| Materiał | ABS + PC w wykonaniu trudnopalnym, biały |
| Wymiary obudowy | 105,6 × 85,3 × 27 mm |
| Masa | 142 g z jednym ogniwem |
| Długość przewodu | 1000 mm, długość do uzgodnienia z producentem |
| Temperatura pracy | −30 … +70 °C |
| Wilgotność pracy | 0 … 95 % bez kondensacji |
| Montaż obudowy | wkręty, taśma 3M albo opaska zaciskowa(7) |
| Montaż membrany | taśma 3M |
| Zawartość opakowania | czujnik EM300-MLD z membraną detekcyjną, 2 × zestaw montażowy ścienny, 2 × zaślepka wkrętu, skrócona instrukcja, karta gwarancyjna |
Funkcje i konfiguracja
| Konfiguracja | NFC z aplikacji mobilnej albo polecenie downlink |
| Włączanie i wyłączanie | NFC albo przycisk wewnętrzny |
| Sygnalizacja | 1 × dioda wewnętrzna |
| Interwał raportu | 1 … 1080 min, domyślnie 1080 min |
| Pamięć | 1000 rekordów ze znacznikiem czasu; eksport do pliku CSV przez aplikację |
| Retransmisja | odstęp 30 … 1200 s, domyślnie 600 s; działa przy włączonym zapisie danych(8) |
| Odczyt historii | polecenie downlink dla punktu albo zakresu czasu; odstęp odtwarzania 30 … 1200 s, domyślnie 60 s |
| Milesight D2D | czujnik pracuje jako kontroler i wysyła 2-bajtowe polecenie do urządzeń agenta, bez pośrednictwa bramy |
Zgodność
| Certyfikaty | CE, FCC, ISED |
Warunki i uwagi
- Membrana wykrywa ciecze przewodzące. Niebezpieczne chemikalia, rozpuszczalniki, oleje, paliwa, mocne kwasy oraz inne ciecze żrące pozostają poza zakresem jej pracy; takie zastosowania wymagają osobnego wykonania na zamówienie.
- Zadziałanie wymaga zwarcia dwóch nadrukowanych linii na długości powyżej 1,5 cm. Pojedyncze krople i skropliny nie spełniają tego warunku.
- Linii nadrukowanych na stronie detekcyjnej nie wolno ścierać. Ścieranie obniża czułość wykrywania, a w skrajnym przypadku je wyłącza.
- Urządzenie jest dostępne także w pasmach CN470, IN865, RU864, US915, AU915, KR920 i AS923. Powyższe dane dotyczą wyłącznie wersji EU868.
- Czas pracy baterii pochodzi z pomiaru laboratoryjnego producenta. Warunki pomiaru to godzina zalania na dobę i 25 °C; około 10 lat dotyczy SF7, około 5,3 roku — SF10. Obie wartości dotyczą ogniwa 4000 mAh; dla wersji 8000 mAh producent nie podaje osobnej liczby.
- Wilgotność pracy 0 … 95 % dotyczy warunków bez kondensacji. Stopień IP67 obejmuje zachlapanie i chwilowe zanurzenie, a nie pracę pod wodą ani stałe wykraplanie wewnątrz obudowy.
- Obudowę montuje się z dala od elementów metalowych i przeszkód, aby nie tłumiły transmisji.
- Włączona retransmisja zwiększa liczbę wysłań i skraca czas pracy baterii. Działa tylko przy włączonym zapisie danych.
