Producent: Milesight
- Klasa ochrony IP67 i odporność na promieniowanie UV
- Wykrywanie wycieków cieczy przewodzących prąd elektryczny
- Wbudowane czujniki temperatury i wilgotności
- Żywotność baterii do 10 lat
- Bezprzedowe przesyłanie danych LoRaWAN
Cena od 280,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

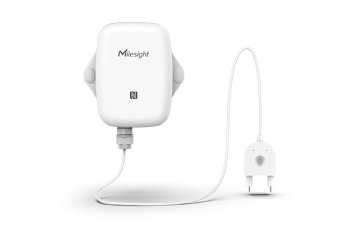

EM300-SLD
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM300-SLD-868MPunktowy czujnik wyciekuW magazynieGwarancja: 280,00 zł344,40 złZaloguj się, aby poznać swoją cenę EM300-SLD-868MPunktowy czujnik wyciekuDostępność:W magazynieCena netto:280,00 zł
Opis
Czujnik zalania · LoRaWAN EU868
Piwnica techniczna zalewa się cicho, długo zanim ktoś zauważy kałużę pod pompą albo przy podejściu rury. Sonda EM300-SLD zostaje zamontowana w tym miejscu na stałe i zgłasza kontakt z wodą przez LoRaWAN, gdy jej poziom sięga 5 mm, razem z temperaturą i wilgotnością przy mierniku.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
5 mm
Wykrywanie
Próg zalania na poziomie 5 mm
Sonda wykrywa ciecz przewodzącą, gdy jej poziom sięga 5 mm i zwiera oba styki jednocześnie.
Sam kontakt z wilgocią bez zwarcia obu styków nie wywołuje fałszywego alarmu.
10 lat
Zasilanie
Ogniwo ER18505 na ponad dziesięć lat
Wbudowane ogniwo litowe 4000 mAh pracuje ponad 10 lat przy SF7 w paśmie EU868, raporcie co 10 min i 24 zdarzeniach dziennie.
Przy SF10 czas pracy skraca się do około 5,6 roku w EU868; wersja 8000 mAh mieści dwa ogniwa.
IP67
Obudowa
Szczelność IP67 i zakres do +70 °C
Obudowa transceivera z ABS i poliwęglanu w wykonaniu trudnopalnym ma stopień IP67, zakres pracy −30 … +70 °C, wilgotność otoczenia 0 … 100 % bez kondensacji.
Czujnik pracuje w nieogrzewanej piwnicy, węźle cieplnym albo garażu podziemnym.
2800 rekordów
Pamięć
2800 rekordów w pamięci czujnika
Czujnik zapisuje lokalnie 2800 rekordów pomiarowych i po odzyskaniu łączności retransmituje te, których serwer nie odebrał.
Przerwa w zasięgu bramy nie zostawia luki w historii alarmów zalania.
Cechy
- Alarm zalania włącza się, gdy poziom cieczy sięga 5 mm i zwiera oba styki sondy — drobna wilgoć na sondzie bez zwarcia obu styków nie generuje fałszywego zgłoszenia
- Sonda na przewodzie 1,5 m (do zamówienia w innej długości) sięga do miejsca, gdzie woda pojawia się najpierw — transceiver z baterią i anteną może zostać poza zasięgiem samej wody
- Wbudowane czujniki mierzą temperaturę z dokładnością ±0,3 °C i wilgotność z dokładnością ±3 %RH — ten sam raport niesie warunki panujące przy mierniku obok stanu zalania
- Obudowa transceivera posiada stopień IP67 i pracuje w zakresie −30 … +70 °C — urządzenie zostaje na miejscu w nieogrzewanym pomieszczeniu technicznym przez cały rok
- Sonda wykonana ze stali nierdzewnej 316 mocuje się wkrętem albo taśmą 3M — metalowe styki nie korodują przy stałym kontakcie z wilgocią
- Wbudowane ogniwo 4000 mAh ER18505 pracuje ponad 10 lat przy SF7 w EU868 — instalacja bez zasilania sieciowego działa lata bez wymiany baterii
- Konfigurację i włączenie obsługuje NFC z aplikacji w telefonie — obudowa pozostaje zamknięta i szczelna przez całe uruchomienie
- Protokół Milesight D2D wysyła polecenie wprost do innego urządzenia Milesight — zawór odcinający wodę może zamknąć się na alarm bez pośrednictwa bramy
- Zasięg do 10 km w linii wzroku przy mocy 16 dBm w paśmie EU868 — sonda w piwnicy budynku zostaje w zasięgu tej samej bramy co inne czujniki na terenie
Zastosowania
Piwnica bloku wielorodzinnego
Sonda znajduje się przy pompie cyrkulacyjnej albo podejściu rurowym, w miejscu gdzie wyciek pojawia się najpierw, zanim zaleje całe pomieszczenie.
Węzeł cieplny
Nieszczelność armatury albo wymiennika najpierw zbiera się na posadzce przy zaworach — to tam sonda zostaje umieszczona.
Serwerownia
Sonda pod klimatyzatorem precyzyjnym albo przy tacy ociekowej zgłasza wyciek chłodziwa, zanim dotrze do szaf serwerowych.
Archiwum i magazyn wrażliwy na wilgoć
Zalanie przy wpuście podłogowym zagraża przechowywanym materiałom — sonda zgłasza kontakt z wodą od razu.
Garaż podziemny
Awaria pompy w studzience odwadniającej najpierw podnosi poziom wody na posadzce, zanim sięgnie wyżej.
Pomieszczenie wodomierza głównego
Pęknięcie podejścia za zaworem głównym budynku moczy podłogę pod zestawem wodomierzowym — sonda zostaje umieszczona w tym miejscu na stałe.
Jak to działa
01Montaż
Sonda mocuje się wkrętem albo taśmą 3M w miejscu, gdzie woda pojawia się najpierw — przy pompie, zaworze albo wpuście podłogowym. Transceiver zostaje w pobliżu, przykręcony do ściany albo przypięty opaską do słupka.
02Konfiguracja
Telefon z NFC włącza czujnik i zapisuje interwał raportu, próg alarmu zalania oraz progi temperatury. Obudowa pozostaje zamknięta przez cały proces.
03Transmisja
Raport w klasie A trafia do bramy LoRaWAN w paśmie EU868, moc 16 dBm, dołączenie w trybie OTAA albo ABP. Przy zerwanej łączności czujnik zapisuje zdarzenia i retransmituje je po powrocie do sieci.
04Nadzór
Serwer sieci odbiera stan zalania, temperaturę, wilgotność i poziom baterii. Alarm zalania oraz próg temperatury przychodzą osobnymi pakietami, natychmiast po wystąpieniu zdarzenia.
Specyfikacja
Wykrywanie zalania
| Zasada działania | przewodnictwo cieczy między dwoma stykami sondy |
| Rodzaj cieczy | ciecz przewodząca (woda i podobne) |
| Próg zadziałania | poziom cieczy 5 mm, zwarcie obu styków jednocześnie |
| Przewód sondy | 1,5 m, do zamówienia w innej długości |
| Materiał sondy | stal nierdzewna 316, obudowa biało-srebrna |
Pomiar temperatury
| Zakres | −30 … +70 °C |
| Dokładność | ±0,3 °C w zakresie 0 … +70 °C; ±0,6 °C w zakresie −30 … 0 °C |
| Rozdzielczość | 0,1 °C |
Pomiar wilgotności
| Zakres | 0 … 100 %RH |
| Dokładność | ±3 %RH w zakresie 10 … 90 %RH; ±5 %RH poniżej 10 %RH i powyżej 90 %RH |
| Rozdzielczość | 0,5 %RH |
Transmisja radiowa
| Standard | LoRaWAN oraz Milesight D2D |
| Pasmo | EU868(1) |
| Antena | wewnętrzna |
| Moc nadawania | 16 dBm |
| Czułość odbioru | −137 dBm przy 300 bps |
| Klasa i dołączenie | Class A; OTAA albo ABP |
| Zasięg | do 10 km w linii wzroku(2) |
Raportowanie, pamięć i alarmy
| Pamięć danych | 2800 rekordów ze znacznikiem czasu |
| Retransmisja | zapisane rekordy wysyłane ponownie po odzyskaniu łączności |
| Odczyt historii | polecenie downlink dla punktu w czasie albo zakresu |
| Alarmy | alarm zalania (próg 5 mm), próg temperatury (przekroczenie górne albo dolne) |
| Milesight D2D | czujnik pracuje jako kontroler i wysyła polecenie do urządzeń wykonawczych bez pośrednictwa bramy |
Konfiguracja i obsługa
| Konfiguracja | NFC z aplikacji mobilnej oraz polecenia downlink |
| Włączanie i wyłączanie | NFC albo przycisk wewnętrzny |
| Sygnalizacja | 1 × dioda LED (wewnętrzna) |
| Przycisk | 1 × zasilanie i reset (wewnętrzny) |
Zasilanie
| Ogniwo | 1 × ER18505 Li-SOCl2, 4000 mAh; opcjonalnie wersja 8000 mAh z dwoma ogniwami(3) |
| Czas pracy | ponad 10 lat (SF7, EU868, raport co 10 min, 24 zdarzenia dziennie); około 5,6 roku (SF10, EU868, te same warunki)(4) |
| Wymiana | ogniwo wymienne, dostępne po zdjęciu tylnej pokrywy transceivera |
Obudowa i warunki pracy
| Materiał transceivera | ABS z poliwęglanem w wykonaniu trudnopalnym, kolor biały |
| Stopień ochrony | IP67(5) |
| Temperatura pracy | −30 … +70 °C |
| Wilgotność otoczenia | 0 … 100 %, bez kondensacji |
| Wymiary transceivera | 105,6 × 85,3 × 27 mm |
| Montaż transceivera | wkręty do ściany, taśma 3M, opaska zaciskowa |
| Montaż sondy | wkręt albo taśma 3M |
Zgodność
| Certyfikaty | CE, FCC, ISED, RCM, Telec, ICASA |
| Środowiskowe | RoHS |
Warunki i uwagi
- Urządzenie jest dostępne także w pasmach CN470, IN865, RU864, US915, AU915, KR920 i AS923. Powyższe dane dotyczą wyłącznie wersji EU868.
- Zasięg 10 km dotyczy warunków bezpośredniej widoczności. W zabudowie i wewnątrz budynków jest krótszy.
- Czujnik przyjmuje wyłącznie ogniwa ER18505 Li-SOCl2. Baterie alkaliczne nie są obsługiwane, a wersji 4000 mAh i 8000 mAh nie łączy się ze sobą.
- Czas pracy ogniwa zmierzono w warunkach laboratoryjnych producenta, przy raporcie co 10 min i 24 zdarzeniach dziennie. Podane czasy pracy dotyczą wersji z ogniwem 4000 mAh; dla wersji 8000 mAh nie ma osobnej wartości.
- Stopień IP67 dotyczy obudowy transceivera i obejmuje pył oraz chwilowe zanurzenie na głębokość 1 m przez 30 min; nie jest przeznaczony do stałego zanurzenia.
