Producent: Milesight
- Klasa ochrony IP67 i odporność na promieniowanie UV
- Wykrywanie wycieków cieczy przewodzących
- Wbudowane czujniki temperatury i wilgotności
- Żywotność baterii do 10 lat
- Bezprzewodowe przesyłanie danych LoRaWAN
Cena od 371,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

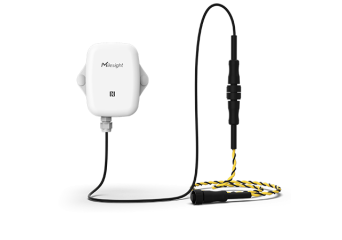

EM300-ZLD
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM300-ZLD-868MStrefowy czujnik wyciekuW magazynieGwarancja: 371,00 zł456,33 złZaloguj się, aby poznać swoją cenę EM300-ZLD-868MStrefowy czujnik wyciekuDostępność:W magazynieCena netto:371,00 zł
Opis
Czujnik zalania · LoRaWAN EU868
W serwerowni i w kotłowni woda spływa wzdłuż rurociągu, a sonda punktowa trafia ją tylko w jednym miejscu. EM300-ZLD obejmuje całą trasę przewodem sensorycznym 3 m, zgłasza zalanie z dowolnego jego odcinka i w tym samym raporcie podaje temperaturę oraz wilgotność, przez LoRaWAN w paśmie EU868.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Przewód 3 m
Wykrywanie
Strefa zamiast punktu
Przewód sensoryczny o długości 3 m, z polietylenu ze stalową linką, prowadzi się wzdłuż rurociągu, przy ścianie albo na posadzce.
Jeden czujnik obejmuje całą trasę zamiast pojedynczego punktu pod nią. Przewód jest dostępny również w innych długościach.
Próg 5 mm
Próg zadziałania
Zadziałanie przy 5 mm cieczy
Zadziałanie następuje w chwili, gdy poziom cieczy przewodzącej sięgnie 5 mm.
Warunek jest ten sam na całej długości przewodu. Przewód prowadzi się z dala od wylotów klimatyzacji i miejsc wilgotnych, gdzie skropliny dają zgłoszenie mylne.
IP67
Obudowa
Szczelność IP67 i odporność na UV
Obudowa z ABS i poliwęglanu w wykonaniu trudnopalnym, stopień IP67, odporność na promieniowanie UV, zakres pracy −30 … +70 °C przy wilgotności 0 … 100 % bez kondensacji.
Obudowa z radiem i ogniwem zostaje poza strefą zalania. Do wody trafia sam przewód sensoryczny, który po wysuszeniu wraca do użytku.
Ponad 10 lat
Zasilanie
Ogniwo ER18505 na ponad dekadę
Wbudowane ogniwo litowe 4000 mAh pracuje ponad 10 lat przy SF7 i około 5,6 roku przy SF10, przy raporcie co 10 min i 24 zadziałaniach na dobę.
Ogniwo jest wymienne, a wersja 8000 mAh mieści dwa takie ogniwa; włączona retransmisja zwiększa liczbę wysłań i skraca ten czas.
Cechy
- Przewód sensoryczny 3 m zgłasza zalanie z dowolnego odcinka — jeden czujnik obejmuje całą trasę rurociągu zamiast punktu pod nim
- Zadziałanie następuje przy poziomie cieczy 5 mm — warunek jest ten sam niezależnie od tego, w którym miejscu trasy pojawiła się woda
- Ten sam raport niesie temperaturę i wilgotność powietrza — jeden czujnik prowadzi dziennik zalań i nadzór warunków w pomieszczeniu
- Pamięć 2800 rekordów z retransmisją — przerwa w zasięgu bramy nie zostawia luki w dzienniku
- Przewód mocuje się klipsami albo opaskami, nigdy klejem ani metalem — klej i metal obniżają czułość wykrywania na trasie
- Obudowa z radiem zostaje poza strefą zalania, na osobnym przewodzie — elektronika i ogniwo nie stoją w wodzie, którą czujnik wykrywa
- Alarm powtarza się zadaną liczbę razy w zadanym odstępie — pojedynczy zgubiony pakiet nie kasuje zdarzenia z dziennika
- Konfigurację i włączenie obsługuje NFC z aplikacji w telefonie — obudowa pozostaje zamknięta przez całe uruchomienie, a szczelność nienaruszona
- Protokół Milesight D2D wysyła 2-bajtowe polecenie wprost do innego urządzenia Milesight — reakcja lokalna nie czeka na bramę ani na serwer sieciowy
Zastosowania
Serwerownia
Przewód biegnie wzdłuż rur wody lodowej pod podłogą techniczną. Zgłoszenie przychodzi z trasy, a nie dopiero spod szafy.
Węzeł cieplny
Trasa wzdłuż rozdzielaczy i przy pompach obiegowych zostaje objęta jednym przewodem, bez prowadzenia osobnej magistrali do kotłowni.
Piwnica budynku biurowego
Przewód prowadzony przy ścianie wzdłuż pionu wodnego wyłapuje przeciek na całej jego długości.
Magazyn wysokiego składowania
Trasa wzdłuż instalacji tryskaczowej obejmuje odcinek, na którym przeciek pojawia się pierwszy, zanim woda dojdzie do palet.
Kotłownia
Przewód wzdłuż rurociągu zasilania i powrotu zgłasza nieszczelność na złączach, bez obchodzenia kotłowni z latarką.
Archiwum zakładowe
Trasa przy ścianie z pionem wodnym obejmuje miejsce, w którym woda pojawia się pierwsza, zanim dojdzie do regałów z dokumentacją.
Jak to działa
01Montaż
Przewód sensoryczny prowadzi się wzdłuż rurociągu, przy ścianie albo na posadzce, po czystym podłożu, i mocuje klipsami albo opaskami — bez kleju i bez metalu. Złącze dokręca się do obudowy, którą mocuje się osobno, poza strefą zalania.
02Konfiguracja i pamięć
Telefon z NFC włącza czujnik i zapisuje interwał raportu 1 … 1080 min, fabrycznie 10 min, progi temperatury oraz odstęp i liczbę powtórzeń alarmu. Do 2800 rekordów zostaje w pamięci i wraca retransmisją po powrocie łączności.
03Transmisja
Raport w klasie A trafia do bramy LoRaWAN w paśmie EU868, moc 16 dBm, dołączenie w trybie OTAA albo ABP, zasięg do 10 km w linii wzroku. Wykryte zalanie wychodzi osobnym pakietem alarmowym.
04Nadzór
Serwer sieciowy odbiera stan zalania, temperaturę, wilgotność i poziom baterii. Poziom baterii przychodzi po dołączeniu i co 6 h, a ostrzeżenie o wyczerpaniu raz, po spadku do 1 %.
Specyfikacja
Wykrywanie zalania
| Rodzaj cieczy | ciecze przewodzące(1) |
| Próg zadziałania | poziom cieczy 5 mm(2) |
| Przewód sensoryczny | 3 m, długość do uzgodnienia(3) |
| Budowa przewodu | polietylen ze stalową linką, żółto-czarny(4) |
| Kanał stanu | 00 - brak zalania, 01 - zalanie; zmiana wysyłana osobnym pakietem alarmowym |
| Alarm zalania | zadany odstęp i zadana liczba powtórzeń; kolejny alarm dopiero po skasowaniu poprzedniego |
Pomiar temperatury
| Zakres | −30 … +70 °C |
| Dokładność | ±0,3 °C w zakresie 0 … +70 °C; ±0,6 °C w zakresie −30 … 0 °C |
| Rozdzielczość | 0,1 °C |
Pomiar wilgotności
| Zakres | 0 … 100 %RH |
| Dokładność | ±3 %RH w zakresie 10 … 90 %RH; ±5 %RH poniżej 10 %RH i powyżej 90 %RH |
| Rozdzielczość | 0,5 %RH |
Transmisja radiowa
| Standard | LoRaWAN, Milesight D2D |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbiornika | −137 dBm przy 300 bps |
| Tryb pracy | OTAA albo ABP, klasa A |
| Zasięg | do 10 km w linii wzroku(5) |
| Antena | wewnętrzna |
| Port aplikacji | domyślnie 85 |
Zasilanie
| Ogniwo | 1 × ER18505 Li-SOCl2 4000 mAh; opcjonalnie wersja 8000 mAh na dwa ogniwa |
| Czas pracy | ponad 10 lat przy SF7, około 5,6 roku przy SF10 - EU868, raport co 10 min, 24 zadziałania na dobę(6) |
| Raport poziomu baterii | po dołączeniu do sieci i co 6 h; ostrzeżenie o wyczerpaniu jednorazowo po spadku do 1 % |
Obudowa i montaż
| Stopień ochrony | IP67, obudowa odporna na promieniowanie UV(7) |
| Materiał obudowy | ABS + PC w wykonaniu trudnopalnym, biała |
| Wymiary obudowy | 105,6 × 85,3 × 27 mm |
| Temperatura pracy | −30 … +70 °C |
| Wilgotność pracy | 0 … 100 % bez kondensacji |
| Montaż obudowy | wkręty, taśma 3M albo opaska zaciskowa |
| Montaż przewodu | taśma 3M albo opaska zaciskowa(8) |
| Zawartość opakowania | czujnik EM300-ZLD z przewodem sensorycznym, 2 × zestaw montażowy ścienny, 2 × zaślepka wkrętu, skrócona instrukcja, karta gwarancyjna - bez klipsów i opasek do mocowania przewodu |
Funkcje i konfiguracja
| Konfiguracja | NFC z aplikacji mobilnej albo polecenie downlink |
| Włączanie i wyłączanie | NFC albo przycisk wewnętrzny |
| Sygnalizacja | 1 × dioda wewnętrzna |
| Interwał raportu | 1 … 1080 min, domyślnie 10 min |
| Próg temperatury | poniżej, powyżej, wewnątrz albo poza zakresem; własny interwał pomiaru, krótszy od interwału raportu |
| Kalibracja | wartość korekty dodawana do odczytu surowego |
| Pamięć | 2800 rekordów ze znacznikiem czasu |
| Retransmisja | odstęp 30 … 1200 s, domyślnie 600 s(9) |
| Odczyt historii | polecenie downlink dla punktu albo zakresu czasu |
| Milesight D2D | czujnik pracuje jako kontroler i wysyła 2-bajtowe polecenie do urządzeń agenta, bez pośrednictwa bramy |
Zgodność
| Certyfikaty | CE, FCC, ISED, RCM, Telec, ICASA |
| Środowiskowe | RoHS |
Warunki i uwagi
- Niebezpieczne chemikalia, rozpuszczalniki, oleje, paliwa, mocne kwasy i inne ciecze żrące są poza zakresem pracy przewodu; do takich zastosowań dostępne jest osobne wykonanie na zamówienie.
- Dla tego modelu bywa też podawany warunek zamoczenia na długości co najmniej 3 cm przy głębokości co najmniej 1 mm; wartość 5 mm powyżej jest wiążąca.
- Przewód wykrywa obecność cieczy na swojej trasie, ale nie wskazuje miejsca wycieku. Po usunięciu z miejsca zalania osusza się do powrotu stanu "brak zalania" i używa ponownie; czyszczenie odbywa się po odłączeniu od czujnika, przemyciu alkoholem lub wodą z mydłem i wysuszeniu.
- Przewód jest wyposażony w jedno złącze i nie obsługuje łączenia kolejnych odcinków w celu wydłużenia strefy; dostępne jest wykonanie o innej długości albo wersja ze złączami na obu końcach.
- Obudowę montuje się z dala od elementów metalowych i przeszkód, aby zachować zasięg.
- Zmierzono w warunkach laboratoryjnych; wartości mają charakter orientacyjny. Warunki pomiaru to raport co 10 min i 24 zadziałania na dobę; ponad 10 lat dotyczy SF7, około 5,6 roku - SF10. Obie wartości dotyczą ogniwa 4000 mAh; dla wersji 8000 mAh brak osobnej wartości.
- Stopień IP67 obejmuje zachlapanie i chwilowe zanurzenie, a nie pracę pod wodą ani stałe wykraplanie wewnątrz obudowy.
- Przewód mocuje się klipsami lub opaskami; klej i metal obniżają czułość wykrywania. Trasy nie prowadzi się w ciągach pieszych ani tam, gdzie po przewodzie mogą przetaczać się ciężkie przedmioty, ani przy wylotach klimatyzacji i w miejscach wilgotnych, gdzie skropliny dają zgłoszenie mylne. Złącza pozostają poza strefą zalania.
- Włączona retransmisja zwiększa liczbę wysłań i skraca czas pracy baterii.
