Producent: Milesight
- Bezkontaktowy pomiar odległości
- Dodatkowy pomiar temperatury i nachylenia
- Dostępne wersje LoRaWAN, NB-IoT i CAT M
- Czasy pracy na baterii do 10 lat
- Obudowa o stopniu ochrony IP67
- Funkcja pozycjonowania obsługiwana przez moduły GNSS (wersja NB-loT)
Cena od 995,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

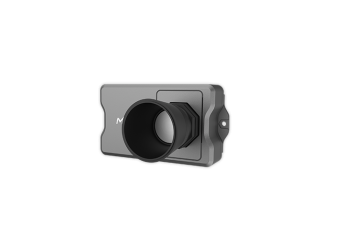

EM400-UDL
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM400-UDL-868M-W050Czujnik detekcji poziomu, odległości Ultrasoniczny (0,3-5m)Na zamówienie Gwarancja: 1 613,00 zł1 983,99 złZaloguj się, aby poznać swoją cenę EM400-UDL-868M-W050Czujnik detekcji poziomu, odległości Ultrasoniczny (0,3-5m)Dostępność: Na zamówienieCena netto:1 613,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM400-UDL-868M-W100Czujnik detekcji poziomu, odległości Ultrasoniczny (0,5-10m)Na zamówienie Gwarancja: 1 723,00 zł2 119,29 złZaloguj się, aby poznać swoją cenę EM400-UDL-868M-W100Czujnik detekcji poziomu, odległości Ultrasoniczny (0,5-10m)Dostępność: Na zamówienieCena netto:1 723,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM400-UDL-868M-C050Czujnik detekcji poziomu, odległości Ultrasoniczny (0,25-5m)Na zamówienie Gwarancja: 995,00 zł1 223,85 złZaloguj się, aby poznać swoją cenę EM400-UDL-868M-C050Czujnik detekcji poziomu, odległości Ultrasoniczny (0,25-5m)Dostępność: Na zamówienieCena netto:995,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM400-UDL-868M-C100Czujnik detekcji poziomu, odległości Ultrasoniczny (0,25-10m)Na zamówienie Gwarancja: 995,00 zł1 223,85 złZaloguj się, aby poznać swoją cenę EM400-UDL-868M-C100Czujnik detekcji poziomu, odległości Ultrasoniczny (0,25-10m)Dostępność: Na zamówienieCena netto:995,00 zł
Opis
Ultradźwiękowy czujnik poziomu · LoRaWAN EU868 / NFC
Zbiorniki wody, komory przepompowni i cieki powierzchniowe rzadko mają doprowadzone zasilanie, a sonda zanurzona w medium wymaga czyszczenia i przeglądów. Milesight EM400-UDL mierzy poziom bezdotykowo, w zasięgu do 1000 cm zależnie od wybranej sondy, z rozdzielczością 1 mm. Obudowa IP67 i dwie baterie ER26500 utrzymują pomiar w terenie ponad 10 lat.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Zasięg sondy do 1000 cm
Pomiar poziomu
Bezdotykowy pomiar ultradźwiękowy
Przetwornik ultradźwiękowy mierzy odległość do lustra cieczy, bez zanurzania w medium. Rozdzielczość wynosi 1 mm, a zasięg zależy od sondy i sięga 1000 cm.
Czujnik nie ma części zanurzonej, więc osad i zawiesina nie odkładają się na elemencie pomiarowym. Przegląd punktu sprowadza się do oględzin tuby z zewnątrz zbiornika.
Trzy sondy do wyboru
Warianty sondy
C100, W050 i W100 o różnym zasięgu
Sonda C100 obejmuje 25 … 1000 cm z dokładnością ±(1 + 0,3% × S) cm. Sondy serii Pro, W050 30 … 500 cm i W100 50 … 1000 cm, pracują z dokładnością ±1% FS.
Ten sam czujnik obsługuje płytki zbiornik buforowy i głęboką studnię. Wybór sondy przy zamówieniu ustala zasięg oraz klasę dokładności całego punktu pomiarowego.
Bateria ponad 10 lat
Zasilanie
Dwie wymienne baterie ER26500
Dwie baterie ER26500 Li-SOCl2 o pojemności 9000 mAh każda zasilają czujnik ponad 10 lat przy raporcie co 10 min. Baterie są wymienne.
Punkt pomiarowy przy cieku, w komorze przepompowni albo na zbiorniku technologicznym obywa się bez doprowadzenia zasilania i bez panelu fotowoltaicznego.
Obudowa IP67
Odporność środowiskowa
Szczelna obudowa ABS + PC z powłoką
Obudowa z tworzywa ABS + PC w klasie palności UL94 V0 ma szczelność IP67, a powłoka przeciwwilgociowa zabezpiecza elektronikę od wewnątrz. Zakres pracy obejmuje −30 … 70 °C.
Czujnik zamontowany nad otwartym zbiornikiem albo w studzience pracuje przy opadach, mgle i kondensacji na obudowie przez cały rok.
Cechy
- Przetwornik ultradźwiękowy mierzy poziom bezdotykowo z rozdzielczością 1 mm — pracuje bez sondy zanurzonej w medium i bez jej okresowego czyszczenia
- Sonda C100 obejmuje zakres 25 … 1000 cm — pokrywa pełną wysokość słupa cieczy w zbiorniku wody albo w studni
- Sondy Pro W050 i W100 pracują z dokładnością ±1% FS w zakresie −30 … 65 °C — utrzymują klasę dokładności także przy ujemnych temperaturach zewnętrznych
- Czujnik NTC obejmuje zakres −40 … 125 °C z rozdzielczością 0,1 °C — raportuje temperaturę punktu pomiarowego razem z poziomem cieczy
- Akcelerometr 3-osiowy reaguje na przechylenie powyżej 20° — zgłasza zmianę położenia czujnika, która przesunęłaby punkt odniesienia
- Obudowa ABS + PC w klasie IP67 z wewnętrzną powłoką przeciwwilgociową — chroni elektronikę przed opadami i kondensacją nad otwartym zbiornikiem
- Dwie wymienne baterie ER26500 o pojemności 9000 mAh zasilają czujnik ponad 10 lat — eliminuje okablowanie i zasilanie pomocnicze w punkcie pomiarowym
- Interwał raportowania ustawia się w zakresie 1 … 1080 min — dopasowuje gęstość danych do dynamiki zmian poziomu w zbiorniku
- Standard LoRaWAN® Class A (OTAA/ABP) zgodny z typowymi bramkami i serwerami sieciowymi — włącza czujnik do istniejącej infrastruktury LoRaWAN bez dodatkowego sprzętu
Zastosowania
Zbiorniki wody pitnej i hydrofornie
Pomiar słupa wody w zbiornikach retencyjnych i hydroforowych obiektu. Odczyt trafia do systemu nadrzędnego przez sieć LoRaWAN, bez prowadzenia przewodu pomiarowego do wnętrza zbiornika.
Stacje uzdatniania wody
Pomiar poziomu w zbiornikach wody surowej, popłuczyn i wody uzdatnionej. Wszystkie punkty raportują przez tę samą bramkę LoRaWAN, bez okablowania pomiarowego między obiektami stacji.
Przepompownie i studzienki
Kontrola poziomu ścieków w komorach przepompowni rozrzuconych po terenie gminy. Pomiar odbywa się bez kontaktu z medium, a dane z każdej studzienki trafiają do sieci LoRaWAN.
Zbiorniki retencyjne
Śledzenie poziomu wody w zbiornikach retencyjnych i rowach melioracyjnych. Przekroczenie ustawionego progu wysyła pakiet natychmiast, poza zwykłym interwałem raportowania.
Cieki wodne i stacje hydrologiczne
Pomiar stanu wody w rzekach i kanałach o powolnym przepływie, z konstrukcji mostowej albo z pomostu. Obudowa IP67 znosi opady, mgłę i kondensację przez cały rok.
Węzły ciepłownicze i kotłownie
Nadzór nad poziomem w naczyniach wzbiorczych i zbiornikach uzupełniania wody instalacyjnej. Odczyty trafiają do systemu nadrzędnego przez sieć LoRaWAN, bez ingerencji w zbiornik.
Jak to działa
01Montaż
Czujnik mocuje się nad lustrem cieczy dwoma wkrętami M4 z kołkami rozporowymi, tubą skierowaną pionowo w dół. Odległość od ściany bocznej wynosi co najmniej 30 cm, a punkt montażu nie leży nad dopływem.
02Konfiguracja
Instalator przykłada telefon z aplikacją Milesight ToolBox do pola NFC i ustawia interwał raportowania, progi odległości oraz kalibrację. Kalibracja numeryczna koryguje każdy odczyt o stałą wartość, a kalibracja odchyleń powtarza pomiar po skoku wartości.
03Transmisja
Czujnik nadaje pakiety w sieci LoRaWAN® Class A (OTAA/ABP) w paśmie EU868 z mocą 16 dBm i czułością odbioru −137 dBm. Przekroczenie progu wysyła pakiet natychmiast, poza ustawionym interwałem.
04Nadzór
Operator odczytuje odległość do lustra cieczy, temperaturę i stan przechylenia w Milesight IoT Cloud albo we własnym serwerze sieciowym. Powrót wartości poniżej progu zgłaszany jest osobnym pakietem.
Materiał wideo
EM400-UDL — Materiał wideo producenta
Specyfikacja
Pomiar odległości
| Zasada pomiaru | ultradźwiękowa, bezdotykowa |
| Zakres detekcji sondy C100 | 25 … 1000 cm |
| Zakres detekcji sondy W050 | 30 … 500 cm |
| Zakres detekcji sondy W100 | 50 … 1000 cm |
| Dokładność sondy C100 | ±(1 + 0,3% × S) cm, gdzie S to mierzona odległość(1) |
| Dokładność sond W050 i W100 | ±1% FS(2) |
| Rozdzielczość pomiaru | 1 mm(3) |
Temperatura i położenie urządzenia
| Czujnik temperatury | NTC |
| Zakres pomiaru temperatury | −40 … 125 °C |
| Rozdzielczość pomiaru temperatury | 0,1 °C |
| Czujnik położenia | akcelerometr 3-osiowy |
| Status położenia | normalny / przechylony |
| Próg przechylenia | 20° względem pozycji początkowej |
Transmisja bezprzewodowa LoRaWAN®
| Protokół | LoRaWAN® |
| Pasmo częstotliwości | EU868(4) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbioru | −137 dBm przy 300 bps |
| Tryb pracy | OTAA / ABP, Class A |
| Wersja specyfikacji LoRaWAN® | V1.0.2, V1.0.3 |
| Domyślny port aplikacyjny | 85 |
| Antena | wewnętrzna |
Konfiguracja i funkcje
| Konfiguracja | NFC (aplikacja Milesight ToolBox) |
| Włączanie i wyłączanie | NFC, przycisk wewnętrzny |
| Sygnalizacja | 1 dioda LED (wewnętrzna) |
| Przycisk | 1 przycisk zasilania i resetu (wewnętrzny) |
| Interwał raportowania | 1 … 1080 min, domyślnie 10 min |
| Kalibracja numeryczna | stała wartość korekcyjna dodawana do każdego odczytu |
| Kalibracja odchyleń | powtórzenie pomiaru po przekroczeniu zadanego odchylenia od poprzedniej wartości |
| Próg odległości | pakiet alarmowy po przekroczeniu progu, pakiet powrotu poniżej progu |
Zasilanie
| Źródło zasilania | 2 baterie ER26500 Li-SOCl2, wymienne |
| Pojemność baterii | 9000 mAh każda |
| Czas pracy | ponad 10 lat przy raporcie co 10 min(5) |
Obudowa i warunki pracy
| Materiał obudowy | ABS + PC, klasa palności UL94 V0 |
| Kolor | czarno-szary (C100), szary (W050, W100) |
| Stopień ochrony | IP67, wewnętrzna powłoka przeciwwilgociowa |
| Temperatura pracy | −30 … 70 °C |
| Wilgotność względna | do 95%, bez kondensacji |
| Wymiary | 118 × 65 × 80 mm (obudowa z sondą) |
| Masa | 252,7 g (C100) / 246,6 g (W050, W100), z bateriami |
| Montaż | na płaskiej powierzchni, na wkrętach(6) |
Zgodność i zawartość zestawu
| Zgodność regulacyjna | CE, FCC |
| Zgodność środowiskowa | RoHS |
| Zawartość zestawu | czujnik EM400-UDL, 2 zestawy montażowe, karta gwarancyjna, skrócona instrukcja |
Warunki i uwagi
- dokładność podana dla zakresu temperatur od −15 °C do 60 °C i obowiązuje w przedziale pomiarowym 25 … 800 cm
- dokładność podana dla zakresu temperatur od −30 °C do 65 °C
- charakterystyki wiązki w karcie katalogowej zmierzono dla rury PVC o wysokości 100 cm i średnicy 7,5 cm, dla kartonu 60 × 50 cm ustawionego prostopadle do osi 0° oraz, dla sond serii W, dla płyty o wymiarze 30 cm przesuwanej równolegle do czoła sondy
- urządzenie produkowane jest również w innych pasmach regionalnych; niniejsza specyfikacja obejmuje wyłącznie wersję EU868
- wartości zmierzone w warunkach laboratoryjnych przy 25 °C, wyłącznie w celach poglądowych
- czujnik montuje się poziomo nad mierzoną powierzchnią, co najmniej 30 cm od ściany bocznej i poza strumieniem dopływu
