Producent: Milesight
- Zakres pomiarowy od 0 do 100 000 luksów
- Szybka, 1-sekundowa reakcja dla dokładnego monitoringu
- Stopień ochrony IP67
- Bezprzewodowa komunikacja LoRaWAN
- Integralność danych i łatwe zarządzanie
- Długa żywotność baterii – do 10 lat
- Łatwa konfiguracja przez NFC
Cena od 806,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

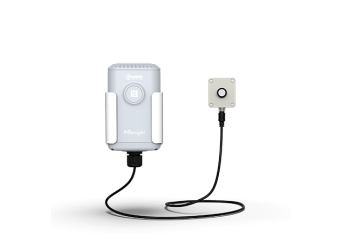

EM500-LGT
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM500-LGT-868M-RYCzujnik natężenia światła 0-100000 luxW magazynieGwarancja: 806,00 zł991,38 złZaloguj się, aby poznać swoją cenę EM500-LGT-868M-RYCzujnik natężenia światła 0-100000 luxDostępność:W magazynieCena netto:806,00 zł
Opis
Czujnik natężenia oświetlenia · LoRaWAN EU868 / NFC
Sterowanie oświetleniem ulicznym i doświetlaniem w szklarni opiera się na rzeczywistym natężeniu światła, a doprowadzenie zasilania do punktu pomiarowego zwykle nie wchodzi w grę. Milesight EM500-LGT mierzy natężenie w zakresie 0 … 100 000 lx z dokładnością ±3% i rozdzielczością 1 lx. Głowica na kablu 3 m pracuje osobno od nadajnika, który bateria ER34615 zasila przez 10 lat.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Zakres 0 … 100 000 lx
Pomiar oświetlenia
Od zmierzchu po pełne słońce
Głowica pomiarowa obejmuje zakres 0 … 100 000 lx z rozdzielczością 1 lx i dokładnością ±3%. Jeden przyrząd pokrywa zarówno noc, jak i bezpośrednie nasłonecznienie w południe.
Ten sam czujnik obsługuje próg załączenia latarni po zmierzchu i sterowanie doświetlaniem w szklarni w pełnym słońcu, bez zmiany przyrządu ani przeliczania skali.
Zasięg LoRaWAN do 10 km
Łączność radiowa
Wewnętrzna antena i czułość −137 dBm
Nadajnik pracuje w paśmie EU868 z mocą 16 dBm i czułością odbioru −137 dBm, osiągając w terenie otwartym zasięg do 10 km. Antena jest wbudowana w obudowę.
Punkt pomiarowy na skraju pola, parku albo osiedla raportuje do bramki stojącej po drugiej stronie obiektu, bez masztu i bez anteny zewnętrznej.
Bateria do 10 lat
Zasilanie
Wymienna bateria ER34615 19 000 mAh
Bateria ER34615 Li-SOCl2 o pojemności 19 000 mAh zasila czujnik do 10 lat przy raporcie co 10 min. Baterię wymienia się po zdjęciu dolnej pokrywy.
Latarnia, szklarnia czy stacja meteorologiczna otrzymuje pomiar światła bez ciągnięcia zasilania do punktu montażu i bez panelu fotowoltaicznego.
Nadajnik IP67, głowica IP65
Odporność środowiskowa
Obudowa ABS + PC i głowica aluminiowa
Nadajnik z tworzywa ABS + PC ma szczelność IP67 i pracuje w zakresie −30 … 70 °C. Głowica pomiarowa ze stopu aluminium ma klasę IP65 i zakres −30 … 60 °C.
Zestaw montuje się na wolnym powietrzu na cały rok: nadajnik na słupie albo ścianie, a głowicę tam, gdzie pada mierzone światło.
Cechy
- Głowica mierzy natężenie oświetlenia w zakresie 0 … 100 000 lx z rozdzielczością 1 lx — pokrywa nocne progi załączenia i pełne nasłonecznienie jednym przyrządem
- Dokładność pomiaru wynosi ±3% wartości odczytu — utrzymuje powtarzalny próg sterowania oświetleniem między sezonami
- Kabel głowicy ma długość 3 m i wchodzi do nadajnika przez dławik — pozwala odsunąć głowicę od nadajnika i ustawić ją względem słońca
- Nadajnik w klasie IP67 pracuje w zakresie −30 … 70 °C — znosi opady, mróz i nasłonecznienie bez dodatkowej obudowy ochronnej
- Głowica ze stopu aluminium ma klasę IP65 i zakres −30 … 60 °C — pracuje na dachu, słupie i w szklarni bez osłony przeciwdeszczowej
- Wymienna bateria ER34615 o pojemności 19 000 mAh zasila czujnik do 10 lat — eliminuje okablowanie zasilające w rozproszonych punktach pomiarowych
- Pamięć lokalna na 1000 rekordów z retransmisją po powrocie zasięgu — zabezpiecza ciągłość serii pomiarowej przy przerwie w łączności
- Konfiguracja przez NFC lub port USB-C przy interwale 1 … 1080 min — dopasowuje gęstość danych do dynamiki zmian oświetlenia na obiekcie
- Standard LoRaWAN® Class A (OTAA/ABP) zgodny z typowymi bramkami i serwerami sieciowymi — włącza czujnik do istniejącej infrastruktury LoRaWAN bez dodatkowego sprzętu
Zastosowania
Oświetlenie uliczne i parkowe
Pomiar natężenia światła w punkcie odniesienia dla sterowania oświetleniem ulic, parkingów i alejek parkowych. Odczyty trafiają do systemu nadrzędnego przez sieć LoRaWAN, bez okablowania punktu pomiarowego.
Szklarnie i tunele foliowe
Kontrola natężenia światła nad uprawą, na potrzeby sterowania doświetlaniem i cieniowaniem. Zakres do 100 000 lx obejmuje również pełne nasłonecznienie w środku lata.
Stacje meteorologiczne i agrometeo
Rejestracja natężenia oświetlenia jako jednego z parametrów stacji pomiarowej na polu albo w sadzie. Pamięć na 1000 rekordów zachowuje serię pomiarową przy przerwie w zasięgu bramki.
Farmy fotowoltaiczne
Pomiar nasłonecznienia w płaszczyźnie odniesienia obok pola modułów fotowoltaicznych. Zasilanie bateryjne pozwala postawić punkt pomiarowy poza ogrodzeniem stacji transformatorowej.
Magazyny i hale produkcyjne
Nadzór nad natężeniem oświetlenia w strefach pracy i na drogach transportowych wewnątrz hali. Dane trafiają do systemu BMS przez sieć LoRaWAN obsługiwaną jedną bramką na obiekt.
Muzea i obiekty zabytkowe
Kontrola dawki światła padającego na eksponaty i elementy wystroju wrażliwe na promieniowanie. Rozdzielczość 1 lx pozwala śledzić także niskie poziomy oświetlenia w salach ekspozycyjnych.
Jak to działa
01Montaż
Nadajnik mocuje się na ścianie kołkami przez uchwyt, na słupie opaską zaciskową przeprowadzoną przez uchwyt albo na szynie DIN o szerokości 3,5 cm. Głowicę ustawia się okrągłym czujnikiem do góry, w stronę mierzonego światła.
02Konfiguracja
Przewody głowicy wprowadza się przez dławik do listwy zaciskowej wewnątrz nadajnika. Dalsze ustawienia — interwał raportowania, progi alarmowe i parametry LoRaWAN — wprowadza się przez NFC w aplikacji ToolBox albo przez port USB-C.
03Transmisja
Nadajnik wysyła pakiety w sieci LoRaWAN® Class A (OTAA/ABP) w paśmie EU868 z mocą 16 dBm i czułością odbioru −137 dBm. Przekroczenie ustawionego progu natężenia wysyła pakiet natychmiast, poza interwałem.
04Nadzór
Operator odczytuje natężenie oświetlenia w Milesight IoT Cloud albo we własnym serwerze sieciowym. Zapisane lokalnie rekordy można wyeksportować do pliku CSV w aplikacji ToolBox.
Materiał wideo
EM500-LGT — Materiał wideo producenta
Specyfikacja
Pomiar natężenia oświetlenia
| Zakres pomiarowy | 0 … 100 000 lx |
| Dokładność | ±3% |
| Rozdzielczość | 1 lx |
| Długość kabla głowicy | 3 m |
Transmisja bezprzewodowa LoRaWAN®
| Protokół | LoRaWAN® |
| Antena | wewnętrzna |
| Pasmo częstotliwości | EU868(1) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbioru | −137 dBm przy 300 bps |
| Tryb pracy | OTAA / ABP, Class A |
| Zasięg | do 10 km w terenie otwartym |
Konfiguracja i funkcje
| Konfiguracja | NFC (aplikacja Milesight ToolBox), PC przez USB-C, downlink |
| Włączanie i wyłączanie | NFC, przycisk wewnętrzny |
| Sygnalizacja | 1 dioda LED (wewnętrzna) |
| Przycisk | 1 przycisk zasilania i resetu (wewnętrzny) |
| Port serwisowy | 1 USB-C (wewnętrzny), konfiguracja i konsola |
| Interwał raportowania | 1 … 1080 min, domyślnie 10 min |
| Pamięć lokalna | 1000 rekordów, eksport do pliku CSV |
| Funkcje dodatkowe | retransmisja danych, odczyt historii z urządzenia, próg alarmowy z pakietem powrotu |
Zasilanie
| Źródło zasilania | 1 bateria ER34615 Li-SOCl2, wymienna |
| Pojemność baterii | 19 000 mAh |
| Czas pracy | 10 lat przy raporcie co 10 min(2) |
Obudowa i warunki pracy
| Materiał obudowy | nadajnik ABS + PC, szary; głowica stop aluminium, biała |
| Stopień ochrony | nadajnik IP67; głowica IP65 |
| Temperatura pracy | nadajnik −30 … 70 °C; głowica −30 … 60 °C |
| Wilgotność względna | 0 … 100%, bez kondensacji |
| Wymiary | nadajnik 105,4 × 71 × 69,5 mm; głowica 64 × 58 × 34 mm |
| Masa | nadajnik 333 g (z baterią i uchwytem); głowica 280 g (z kablem) |
| Montaż | na słupie, ścianie lub szynie DIN(3) |
Zgodność i zawartość zestawu
| Zgodność regulacyjna | CE, FCC, Telec, ICASA |
| Zgodność środowiskowa | RoHS |
| Zawartość zestawu | nadajnik EM500 z uchwytem montażowym, 4 zestawy kołków, 4 zaślepki wkrętów, 2 wkręty mocujące, opaska zaciskowa, zestaw klipsa na szynę DIN, skrócona instrukcja, karta gwarancyjna |
Warunki i uwagi
- urządzenie produkowane jest również w innych pasmach regionalnych; niniejsza specyfikacja obejmuje wyłącznie wersję EU868
- wartość zmierzona w warunkach laboratoryjnych przy 25 °C i interwale raportowania 10 min, wyłącznie w celach poglądowych
- nadajnik mocuje się na ścianie przez uchwyt, na słupie opaską zaciskową przeprowadzoną przez uchwyt albo na szynie DIN o szerokości 3,5 cm
