Producent: Milesight
- Wysoka kompatybilność z różnymi typami rur
- Odporność na wstrząsy, drgania i korozję
- Zakres pomiarowy 0-1600 kPa
- Żywotność baterii do 10 lat
- Oparte na technologii LoRaWAN®
- Milesight IoT Cloud
- Łatwa konfiguracja przez NFC
Cena od 1 015,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
EM500-PP
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM500-PP-868M-G1/2M-4842Czujnik ciśnienia w rurze 0-1600kPaW magazynieGwarancja: 1 015,00 zł1 248,45 złZaloguj się, aby poznać swoją cenę EM500-PP-868M-G1/2M-4842Czujnik ciśnienia w rurze 0-1600kPaDostępność:W magazynieCena netto:1 015,00 zł
Opis

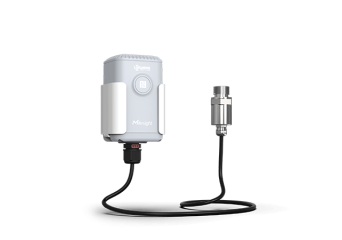

Czujnik ciśnienia w rurociągu · LoRaWAN EU868 / NFC
Spadek ciśnienia w magistrali wodociągowej albo w instalacji sprężonego powietrza ujawnia się zwykle dopiero przy awarii, a doprowadzenie zasilania i sygnału do punktu pomiarowego w komorze bywa niewykonalne. Milesight EM500-PP mierzy ciśnienie w zakresie 0 … 1600 kPa z dokładnością ±0,5% FS. Sonda ze stali 316L wkręcana w króciec pracuje z nadajnikiem zasilanym baterią przez 10 lat.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Zakres 0 … 1600 kPa
Pomiar ciśnienia
Przetwornik względny o dokładności ±0,5% FS
Przetwornik typu vented gauge mierzy ciśnienie względem atmosfery w zakresie 0 … 1600 kPa, czyli do 16 bar, z rozdzielczością 1 kPa i dokładnością ±0,5% FS.
Zakres obejmuje typowe ciśnienia w sieci wodociągowej, instalacji sprężonego powietrza i obiegu grzewczym, a odniesienie do atmosfery eliminuje wpływ zmian pogody na odczyt.
Sonda ze stali 316L
Odporność procesowa
Przyłącze G 1/2" i korpus ze stali 316L
Sonda o korpusie ze stali nierdzewnej 316L wkręca się w króciec przyłączem G 1/2". Dopuszczalne przeciążenie sięga 150% FS, a stabilność długookresowa wynosi ±0,3% FS na rok.
Stal 316L znosi media agresywne oraz drgania przenoszone z pomp i sprężarek, a zapas przeciążeniowy chroni czujnik przy uderzeniu hydraulicznym.
Bateria do 10 lat
Zasilanie
Wymienna bateria ER34615 19 000 mAh
Bateria ER34615 Li-SOCl2 o pojemności 19 000 mAh zasila czujnik do 10 lat przy raporcie co 10 min. Baterię wymienia się po zdjęciu dolnej pokrywy.
Komora wodociągowa, hydrofornia albo odcinek magistrali poza budynkiem otrzymuje pomiar ciśnienia bez zasilania z instalacji i bez zasilacza buforowego.
Nadajnik IP67
Odporność środowiskowa
Obudowa ABS + PC i kabel sondy 1,5 m
Nadajnik z tworzywa ABS + PC ma szczelność IP67 i pracuje w zakresie −30 … 70 °C. Sonda w klasie IP65 łączy się z nim kablem o długości 1,5 m.
Nadajnik zawiesza się w miejscu z lepszym zasięgiem radiowym, a sonda zostaje przy króćcu — także w komorze, studzience i pod zadaszeniem.
Cechy
- Przetwornik mierzy ciśnienie w zakresie 0 … 1600 kPa z rozdzielczością 1 kPa — pokrywa ciśnienia sieci wodociągowej i instalacji sprężonego powietrza
- Dokładność pomiaru wynosi ±0,5% FS — pozwala wychwycić powolny spadek ciśnienia świadczący o nieszczelności
- Dopuszczalne przeciążenie sięga 150% FS — chroni przetwornik przed uszkodzeniem przy uderzeniu hydraulicznym
- Stabilność długookresowa wynosi ±0,3% FS na rok — ogranicza częstotliwość kalibracji punktu pomiarowego w eksploatacji
- Korpus sondy ze stali nierdzewnej 316L z przyłączem G 1/2" — wkręca się w typowy króciec pomiarowy i znosi media agresywne
- Nadajnik w klasie IP67 pracuje w zakresie −30 … 70 °C — znosi zalanie komory, mróz i wilgoć bez dodatkowej obudowy ochronnej
- Wymienna bateria ER34615 o pojemności 19 000 mAh zasila czujnik do 10 lat — eliminuje okablowanie zasilające w komorach i studzienkach
- Pamięć lokalna na 1000 rekordów z retransmisją po powrocie zasięgu — zabezpiecza historię ciśnienia przy przerwie w łączności radiowej
- Standard LoRaWAN® Class A (OTAA/ABP) oraz Milesight D2D bez pośrednictwa serwera — włącza czujnik do istniejącej sieci i steruje wyjściem innego urządzenia
Zastosowania
Sieci wodociągowe i hydrofornie
Pomiar ciśnienia w magistrali i w węzłach rozdzielczych sieci wodociągowej. Odczyty trafiają do systemu nadrzędnego przez sieć LoRaWAN, bez doprowadzania sygnału z komory do dyspozytorni.
Przepompownie i tłocznie
Nadzór nad ciśnieniem po stronie tłocznej pomp, gdzie odchylenie wskazuje na zużycie wirnika albo zapowietrzenie. Korpus ze stali 316L znosi drgania przenoszone z agregatu.
Instalacje sprężonego powietrza
Kontrola ciśnienia w sieci sprężonego powietrza w hali produkcyjnej i przy poszczególnych odbiornikach. Zakres do 16 bar pokrywa typowe ciśnienia robocze sprężarek śrubowych.
Węzły ciepłownicze i kotłownie
Pomiar ciśnienia w obiegu grzewczym i na przyłączu wody uzupełniającej. Zasilanie bateryjne pozwala postawić punkt pomiarowy w węźle bez wolnego obwodu w rozdzielnicy.
Instalacje przeciwpożarowe
Nadzór nad ciśnieniem w rurociągach tryskaczowych i hydrantowych utrzymywanych pod stałym ciśnieniem. Przekroczenie progu wysyła pakiet alarmowy poza ustawionym interwałem raportowania.
Instalacje gazów technicznych
Pomiar ciśnienia w instalacjach gazów technicznych i mediów procesowych w zakładzie. Pamięć na 1000 rekordów zachowuje przebieg ciśnienia przy przerwie w zasięgu bramki.
Jak to działa
01Montaż
Sondę wkręca się w króciec pomiarowy przyłączem G 1/2", korzystając z gniazda pod klucz na korpusie. Nadajnik mocuje się obok, na ścianie kołkami przez uchwyt, na rurze opaską zaciskową albo na szynie DIN.
02Konfiguracja
Przewody sondy wprowadza się przez dławik do listwy zaciskowej wewnątrz nadajnika. Interwał raportowania, progi alarmowe i parametry LoRaWAN ustawia się przez NFC w aplikacji ToolBox albo przez wewnętrzny port USB-C.
03Transmisja
Nadajnik wysyła pakiety w sieci LoRaWAN® Class A (OTAA/ABP) w paśmie EU868 z mocą 16 dBm i czułością odbioru −137 dBm. Przekroczenie progu ciśnienia wysyła pakiet natychmiast, poza interwałem.
04Nadzór
Operator odczytuje przebieg ciśnienia w Milesight IoT Cloud albo we własnym serwerze sieciowym. Komenda Milesight D2D pozwala sterować wyjściem innego urządzenia Milesight bez pośrednictwa serwera.
Materiał wideo
EM500-PP — Materiał wideo producenta
Specyfikacja
Pomiar ciśnienia
| Typ przetwornika | względny z odniesieniem do atmosfery (vented gauge) |
| Zakres pomiarowy | 0 … 1600 kPa (16 bar) |
| Dokładność | ±0,5% FS |
| Rozdzielczość | 1 kPa (0,01 bar) |
| Dopuszczalne przeciążenie | 150% FS |
| Stabilność długookresowa | ±0,3% FS na rok |
| Przyłącze procesowe | G 1/2" gwint zewnętrzny(1) |
| Długość kabla sondy | 1,5 m |
Transmisja bezprzewodowa LoRaWAN®
| Protokół | LoRaWAN® |
| Antena | wewnętrzna |
| Pasmo częstotliwości | EU868(2) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbioru | −137 dBm przy 300 bps |
| Tryb pracy | OTAA / ABP, Class A |
| Zasięg | do 10 km w terenie otwartym |
Konfiguracja i funkcje
| Konfiguracja | NFC (aplikacja Milesight ToolBox), PC przez USB-C, downlink |
| Włączanie i wyłączanie | NFC, przycisk wewnętrzny |
| Sygnalizacja | 1 dioda LED (wewnętrzna) |
| Przycisk | 1 przycisk zasilania i resetu (wewnętrzny) |
| Port serwisowy | 1 USB-C (wewnętrzny), konfiguracja i konsola |
| Interwał raportowania | 1 … 1080 min, domyślnie 10 min |
| Pamięć lokalna | 1000 rekordów, eksport do pliku CSV |
| Funkcje dodatkowe | retransmisja danych, odczyt historii z urządzenia, próg alarmowy z pakietem powrotu, kontroler Milesight D2D |
Zasilanie
| Źródło zasilania | 1 bateria ER34615 Li-SOCl2, wymienna |
| Pojemność baterii | 19 000 mAh |
| Czas pracy | 10 lat przy raporcie co 10 min(3) |
Obudowa i warunki pracy
| Materiał obudowy | nadajnik ABS + PC, szary; sonda stal nierdzewna 316L, srebrna |
| Stopień ochrony | nadajnik IP67; sonda IP65 |
| Temperatura pracy | nadajnik −30 … 70 °C; sonda −10 … 70 °C |
| Wilgotność względna | 0 … 100%, bez kondensacji |
| Wymiary | nadajnik 105,4 × 71 × 69,5 mm; sonda 60,5 × 27 mm |
| Masa | nadajnik 328 g (z baterią i uchwytem); sonda 187 g (z kablem) |
| Montaż | na słupie, ścianie lub szynie DIN(4) |
Zgodność i zawartość zestawu
| Zgodność regulacyjna | CE, FCC, ISED, ICASA, Telec |
| Zgodność środowiskowa | RoHS |
| Zawartość zestawu | nadajnik EM500 z uchwytem montażowym, 4 zestawy kołków, 4 zaślepki wkrętów, 2 wkręty mocujące, opaska zaciskowa, zestaw klipsa na szynę DIN, skrócona instrukcja, karta gwarancyjna |
Warunki i uwagi
- rysunek wymiarowy w karcie katalogowej oznacza gwint przyłącza jako G1/8; tabela specyfikacji podaje G 1/2", i ta wartość obowiązuje
- urządzenie produkowane jest również w innych pasmach regionalnych; niniejsza specyfikacja obejmuje wyłącznie wersję EU868
- wartość zmierzona w warunkach laboratoryjnych przy 25 °C i interwale raportowania 10 min, wyłącznie w celach poglądowych
- nadajnik mocuje się na ścianie przez uchwyt, na słupie opaską zaciskową przeprowadzoną przez uchwyt albo na szynie DIN o szerokości 3,5 cm
