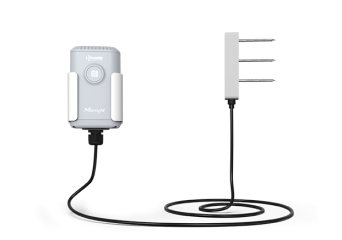

EM500-SMTC
Czujnik wilgotności, temperatury i przewodności elektrycznej gleby LoRaWAN
Producent: Milesight
Producent: Milesight
- Bezproblemowa integracja z inteligentnymi systemami nawadniania
- Pomiar temperatury, wilgotności i przewodności elektrycznej gleby
- Stopień ochrony IP67
- Sonda odporna na korozję o stopniu ochrony IP68
- Integralność danych i łatwe zarządzanie
- Długa żywotność baterii – do 10 lat
- Łatwa konfiguracja przez NFC
Cena od 1 899,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
EM500-SMTC
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM500-SMTC-868M-MEC20Czujnik pom. parametrów gleby (temp, wilg, przewodność)Na zamówienie Gwarancja: 1 899,00 zł2 335,77 złZaloguj się, aby poznać swoją cenę EM500-SMTC-868M-MEC20Czujnik pom. parametrów gleby (temp, wilg, przewodność)Dostępność: Na zamówienieCena netto:1 899,00 zł
Opis
Czujnik wilgotności i EC gleby · LoRaWAN EU868 / NFC
Decyzja o nawodnieniu podjęta na oko kosztuje wodę albo plon, a pole i sad rzadko mają doprowadzone zasilanie do punktu pomiarowego. Milesight EM500-SMTC mierzy wilgotność gleby w zakresie 0 … 100%, temperaturę −40 … 80 °C oraz przewodność elektryczną 0 … 20 000 µS/cm. Sonda w klasie IP68 zostaje w gruncie, a nadajnik zasilany baterią raportuje przez 10 lat.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Wilgotność, temperatura i EC
Pomiar gleby
Trzy parametry z jednej sondy
Sonda podaje wilgotność objętościową 0 … 100% z rozdzielczością 0,01%, temperaturę −40 … 80 °C z dokładnością ±0,5 °C oraz przewodność 0 … 20 000 µS/cm.
Jeden punkt pomiarowy pokazuje zapas wody, temperaturę strefy korzeniowej i zasolenie gleby, czyli trzy wielkości, na których opiera się plan nawożenia i nawadniania.
Sonda IP68 z trzema bolcami
Konstrukcja sondy
Bolce ze stali nierdzewnej długości 50 mm
Trzy bolce ze stali nierdzewnej o długości 50 mm osadzono w korpusie z żywicy epoksydowej w klasie IP68. Kabel o długości 2 m prowadzi do nadajnika.
Sondę zakopuje się w strefie korzeniowej i zostawia na sezon, a nadajnik pozostaje nad gruntem, w miejscu z lepszym zasięgiem radiowym.
Bateria do 10 lat
Zasilanie
Wymienna bateria ER34615 19 000 mAh
Bateria ER34615 Li-SOCl2 o pojemności 19 000 mAh zasila czujnik do 10 lat przy raporcie co 10 min w paśmie EU868. Baterię wymienia się po zdjęciu dolnej pokrywy.
Punkt pomiarowy w polu, sadzie albo na polu golfowym pracuje przez lata bez linii zasilającej, zasilacza solarnego i bez objazdu serwisowego.
Sterowanie Milesight D2D
Automatyka nawadniania
Komenda wprost do sterownika nawadniania
Czujnik pracuje jako kontroler Milesight D2D: po przekroczeniu progu wilgotności wysyła komendę bezpośrednio do innego urządzenia Milesight, bez pośrednictwa serwera sieciowego.
Sterownik nawadniania otwiera sekcję na podstawie odczytu z gruntu, a reakcja nie zależy od dostępności łącza do serwera ani od chmury.
Cechy
- Sonda mierzy wilgotność gleby 0 … 100% z rozdzielczością 0,01% — pokazuje zapas wody w strefie korzeniowej przed decyzją o nawodnieniu
- Dokładność wilgotności wynosi ±2% w zakresie 0 … 50% — utrzymuje wiarygodny próg w zakresie roboczym większości upraw polowych
- Pomiar temperatury gleby obejmuje −40 … 80 °C z dokładnością ±0,5 °C — sygnalizuje przymrozki gruntowe i przegrzanie podłoża pod osłonami
- Przewodność elektryczna mierzona jest w zakresie 0 … 20 000 µS/cm — pokazuje zasolenie gleby i pozostałość nawozu po zabiegu fertygacji
- Trzy bolce ze stali nierdzewnej o długości 50 mm w korpusie z żywicy epoksydowej — znoszą wilgoć, nawozy i zabiegi uprawowe przez cały sezon w gruncie
- Sonda w klasie IP68, nadajnik w klasie IP67 — pozwala zakopać sondę i zostawić nadajnik na słupku bez osłony
- Wymienna bateria ER34615 o pojemności 19 000 mAh zasila czujnik do 10 lat — eliminuje okablowanie zasilające w rozproszonych punktach na polu
- Pamięć lokalna na 1000 rekordów z retransmisją po powrocie zasięgu — zabezpiecza ciągłość serii pomiarowej przy przerwie w łączności
- Standard LoRaWAN® Class A (OTAA/ABP) oraz Milesight D2D bez pośrednictwa serwera — włącza czujnik do istniejącej sieci i steruje sterownikiem nawadniania
Zastosowania
Uprawy polowe i nawadnianie
Pomiar wilgotności i temperatury gleby w strefie korzeniowej upraw polowych. Komenda Milesight D2D uruchamia sekcję nawadniania bezpośrednio, bez czekania na decyzję z serwera sieciowego.
Szklarnie i tunele foliowe
Kontrola wilgotności i przewodności podłoża w uprawie pod osłonami, gdzie fertygacja szybko zmienia zasolenie. Odczyt EC do 20 000 µS/cm pokazuje pozostałość nawozu po zabiegu.
Sady i plantacje jagodowe
Nadzór nad zapasem wody w międzyrzędziach sadu i na plantacji jagodowej. Zasięg sieci LoRaWAN obejmuje całą kwaterę z jednej bramki, bez okablowania punktów pomiarowych.
Pola golfowe i tereny zielone
Pomiar wilgotności murawy na greenach, fairwayach i terenach zieleni miejskiej. Sonda w klasie IP68 zostaje w gruncie przez sezon, pod warstwą darni.
Szkółki i produkcja rozsady
Kontrola wilgotności i zasolenia podłoża w szkółce kontenerowej oraz przy produkcji rozsady. Pamięć na 1000 rekordów zachowuje przebieg parametrów między objazdami obiektu.
Zieleń miejska i parki
Nadzór nad wilgotnością gruntu pod nasadzeniami przyulicznymi i w parkach miejskich. Dane trafiają do systemu nadrzędnego przez sieć LoRaWAN, bez instalacji elektrycznej przy drzewie.
Jak to działa
01Montaż
Sondę wciska się bolcami w grunt w strefie korzeniowej, a wykop zasypuje się tą samą glebą, bez pustek przy bolcach. Nadajnik mocuje się nad gruntem: na słupku opaską zaciskową, na ścianie kołkami albo na szynie DIN.
02Konfiguracja
Przewody sondy wprowadza się przez dławik do listwy zaciskowej wewnątrz nadajnika. Interwał raportowania, progi wilgotności i temperatury oraz parametry LoRaWAN ustawia się przez NFC w aplikacji ToolBox albo przez port USB-C.
03Transmisja
Nadajnik wysyła pakiety w sieci LoRaWAN® Class A (OTAA/ABP) w paśmie EU868 z mocą 16 dBm i czułością odbioru −137 dBm. Przekroczenie progu wysyła pakiet natychmiast, a komenda D2D trafia wprost do sterownika.
04Nadzór
Operator odczytuje wilgotność, temperaturę i przewodność gleby w Milesight IoT Cloud albo we własnym serwerze sieciowym. Zapisane lokalnie rekordy eksportuje się do pliku CSV w aplikacji ToolBox.
Materiał wideo
EM500-SMTC — Materiał wideo producenta
Specyfikacja
Pomiar wilgotności gleby
| Zakres pomiarowy | 0 … 100% |
| Dokładność | ±2% w zakresie 0 … 50%; ±3% w zakresie 50 … 100% |
| Rozdzielczość | 0,01% |
Pomiar temperatury gleby
| Zakres pomiarowy | −40 … 80 °C |
| Dokładność | ±0,5 °C |
| Rozdzielczość | 0,1 °C |
Pomiar przewodności elektrycznej
| Zakres pomiarowy | 0 … 20 000 µS/cm |
| Dokładność | ±3% w zakresie 0 … 10 000 µS/cm; ±5% w zakresie 10 000 … 20 000 µS/cm |
| Rozdzielczość | 10 µS/cm w zakresie 0 … 10 000 µS/cm; 50 µS/cm powyżej 10 000 µS/cm |
| Długość kabla sondy | 2 m |
Transmisja bezprzewodowa LoRaWAN®
| Protokół | LoRaWAN®, Milesight D2D |
| Antena | wewnętrzna |
| Pasmo częstotliwości | EU868(1) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbioru | −137 dBm przy 300 bps |
| Tryb pracy | OTAA / ABP, Class A |
| Zasięg | do 10 km w terenie otwartym |
Konfiguracja i funkcje
| Konfiguracja | NFC (aplikacja Milesight ToolBox), PC przez USB-C, downlink |
| Włączanie i wyłączanie | NFC, przycisk wewnętrzny |
| Sygnalizacja | 1 dioda LED (wewnętrzna) |
| Przycisk | 1 przycisk zasilania i resetu (wewnętrzny) |
| Port serwisowy | 1 USB-C (wewnętrzny), konfiguracja i konsola |
| Interwał raportowania | 1 … 1080 min, domyślnie 10 min |
| Pamięć lokalna | 1000 rekordów, eksport do pliku CSV |
| Funkcje dodatkowe | retransmisja danych, odczyt historii z urządzenia, próg alarmowy z pakietem powrotu, alarm zmiany temperatury, kontroler Milesight D2D |
Zasilanie
| Źródło zasilania | 1 bateria ER34615 Li-SOCl2, wymienna |
| Pojemność baterii | 19 000 mAh |
| Czas pracy | do 10 lat przy raporcie co 10 min, SF7 i SF10 w paśmie EU868(2) |
Obudowa i warunki pracy
| Materiał obudowy | nadajnik ABS + PC, szary; sonda żywica epoksydowa i stal nierdzewna, biało-srebrna |
| Stopień ochrony | nadajnik IP67; sonda IP68 |
| Temperatura pracy | −30 … 70 °C |
| Wilgotność względna | 0 … 100%, bez kondensacji |
| Wymiary | nadajnik 105,4 × 71 × 69,5 mm; sonda 88 × 68 × 26 mm |
| Długość bolców sondy | 50 mm |
| Masa | nadajnik 328 g (z baterią i uchwytem); sonda 138 g (z kablem) |
| Montaż | nadajnik na słupie, ścianie lub szynie DIN; sonda zakopywana w gruncie(3) |
Zgodność i zawartość zestawu
| Zgodność regulacyjna | CE, FCC, ISED, ICASA, Telec |
| Zgodność środowiskowa | RoHS |
| Zawartość zestawu | nadajnik EM500 z uchwytem montażowym, 4 zestawy kołków, 4 zaślepki wkrętów, 2 wkręty mocujące, opaska zaciskowa, zestaw klipsa na szynę DIN, skrócona instrukcja, karta gwarancyjna |
Warunki i uwagi
- urządzenie produkowane jest również w innych pasmach regionalnych; niniejsza specyfikacja obejmuje wyłącznie wersję EU868
- wartość zmierzona w warunkach laboratoryjnych przy 25 °C i interwale raportowania 10 min, wyłącznie w celach poglądowych
- nadajnik mocuje się na ścianie przez uchwyt, na słupie opaską zaciskową przeprowadzoną przez uchwyt albo na szynie DIN o szerokości 3,5 cm
