Producent: Milesight
- Niewrażliwy na pianę, wiatr ani deszcz
- Zakres pomiarowy do 3/5/10 m lub możliwośc kastomizacji do 200m
- Pomiar poziomu cieczy za pomocą przetwornika ciśnienia
- Standardowy pomiar dla wody, możliwość dostosowania dla innych cieczy
- Stopień ochrony IP67
- Bezprzewodowa komunikacja LoRaWAN
- Milesight IoT Cloud
- Łatwa konfiguracja przez NFC
Cena od 1 288,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
EM500-SWL
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM500-SWL-868M-L003-4846WZanurzeniowy cz. poziomu wody (3m)Na zamówienie Gwarancja: 1 288,00 zł1 584,24 złZaloguj się, aby poznać swoją cenę EM500-SWL-868M-L003-4846WZanurzeniowy cz. poziomu wody (3m)Dostępność: Na zamówienieCena netto:1 288,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM500-SWL-868M-L005-4846WZanurzeniowy cz. poziomu wody (5m)Na zamówienie Gwarancja: 1 301,00 zł1 600,23 złZaloguj się, aby poznać swoją cenę EM500-SWL-868M-L005-4846WZanurzeniowy cz. poziomu wody (5m)Dostępność: Na zamówienieCena netto:1 301,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEM500-SWL-868M-L010-4846WZanurzeniowy cz. poziomu wody (10m)Na zamówienie Gwarancja: 1 398,00 zł1 719,54 złZaloguj się, aby poznać swoją cenę EM500-SWL-868M-L010-4846WZanurzeniowy cz. poziomu wody (10m)Dostępność: Na zamówienieCena netto:1 398,00 zł
Opis

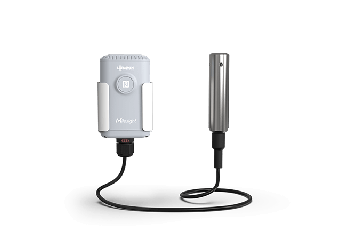

Zanurzeniowy czujnik poziomu cieczy · LoRaWAN EU868 / NFC
Pianą na powierzchni, wiatr i opady potrafią zakłócić pomiar bezdotykowy, a doprowadzenie zasilania do punktu pomiarowego bywa niewykonalne. Milesight EM500-SWL mierzy słup cieczy sondą zanurzeniową w zakresie 3, 5 albo 10 m, z dokładnością ±0,5% FS. Sonda ze stali 304 w klasie IP68 pracuje z nadajnikiem bateryjnym przez 10 lat.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Słup cieczy 3, 5 lub 10 m
Pomiar poziomu
Przetwornik względny o dokładności ±0,5% FS
Przetwornik typu vented gauge mierzy ciśnienie słupa cieczy względem atmosfery. Zakres wybiera się przy zamówieniu: 3, 5 albo 10 m słupa wody, z rozdzielczością 0,01 m.
Odniesienie do atmosfery zdejmuje z odczytu wpływ zmian ciśnienia pogodowego, więc poziom w zbiorniku otwartym nie zmienia się razem z frontem atmosferycznym.
Sonda zanurzeniowa IP68
Konstrukcja sondy
Korpus ze stali nierdzewnej 304
Sonda o długości 130 mm i średnicy 27 mm ma korpus ze stali nierdzewnej 304 w klasie IP68 i pracuje w zakresie −20 … 70 °C.
Sonda zwisa na kablu do dna zbiornika i zostaje zanurzona na stałe, a piana, wiatr i opady na powierzchni nie wpływają na wskazanie.
Bateria do 10 lat
Zasilanie
Wymienna bateria ER34615 19 000 mAh
Bateria ER34615 Li-SOCl2 o pojemności 19 000 mAh zasila czujnik do 10 lat przy raporcie co 10 min w paśmie EU868. Baterię wymienia się po zdjęciu dolnej pokrywy.
Zbiornik wieżowy, studnia albo posterunek wodowskazowy nad rzeką otrzymuje pomiar poziomu bez linii zasilającej i bez zestawu solarnego.
Nadajnik IP67 do zewnątrz
Odporność środowiskowa
Obudowa ABS + PC i montaż na słupie
Nadajnik z tworzywa ABS + PC ma szczelność IP67 i pracuje w zakresie −30 … 70 °C. Mocuje się go na ścianie, na słupie opaską zaciskową albo na szynie DIN.
Nadajnik zostaje nad zbiornikiem, w miejscu z lepszym zasięgiem radiowym, a do cieczy schodzi tylko sonda na kablu.
Cechy
- Sonda mierzy słup cieczy w zakresie 3, 5 albo 10 m, z rozdzielczością 0,01 m — pokrywa zbiorniki buforowe, studnie i otwarte cieki bez zmiany przyrządu
- Dokładność pomiaru wynosi ±0,5% FS — pozwala rozliczyć ubytek w zbiorniku i wychwycić powolny wyciek
- Stabilność długookresowa wynosi ±0,3% FS na rok — ogranicza częstotliwość kalibracji punktu pomiarowego w eksploatacji
- Przetwornik typu vented gauge odnosi pomiar do ciśnienia atmosferycznego — zdejmuje z odczytu wpływ zmian pogodowych w zbiorniku otwartym
- Korpus sondy ze stali nierdzewnej 304 w klasie IP68 — pracuje zanurzony na stałe w wodzie surowej, ściekach i wodzie opadowej
- Nadajnik w klasie IP67 pracuje w zakresie −30 … 70 °C — zostaje nad zbiornikiem przez cały rok, bez szafki ochronnej
- Wymienna bateria ER34615 o pojemności 19 000 mAh zasila czujnik do 10 lat — eliminuje okablowanie zasilające w rozproszonych punktach pomiarowych
- Pamięć lokalna na 1000 rekordów z retransmisją po powrocie zasięgu — zabezpiecza historię poziomu przy przerwie w łączności radiowej
- Standard LoRaWAN® Class A (OTAA/ABP) zgodny z typowymi bramkami i serwerami sieciowymi — włącza czujnik do istniejącej infrastruktury LoRaWAN bez dodatkowego sprzętu
Zastosowania
Zbiorniki wody pitnej i hydrofornie
Pomiar słupa wody w zbiornikach wieżowych i terenowych sieci wodociągowej. Odczyty trafiają do systemu nadrzędnego przez sieć LoRaWAN, bez prowadzenia przewodu pomiarowego do dyspozytorni.
Studnie głębinowe i ujęcia wody
Kontrola zwierciadła wody w studni i obserwacja depresji podczas pracy pompy. Sonda zwisa na kablu w rurze studziennej, a nadajnik zostaje w obudowie ujęcia.
Przepompownie i zbiorniki ścieków
Pomiar poziomu w komorach przepompowni i zbiornikach retencyjnych kanalizacji. Sonda w klasie IP68 pracuje zanurzona na stałe, a piana na powierzchni nie wpływa na odczyt.
Cieki wodne i posterunki wodowskazowe
Rejestracja stanu wody w rzekach, kanałach i rowach melioracyjnych. Przekroczenie ustawionego progu wysyła pakiet alarmowy natychmiast, poza zwykłym interwałem raportowania.
Zbiorniki technologiczne w zakładach
Nadzór nad poziomem w zbiornikach wody technologicznej, popłuczyn i mediów niekorozyjnych. Zasilanie bateryjne pozwala postawić punkt pomiarowy bez wolnego obwodu w rozdzielnicy.
Gospodarstwa rolne i zbiorniki wody
Kontrola zapasu wody w zbiornikach nawodnieniowych i poidłach na terenie gospodarstwa. Zasięg sieci LoRaWAN obejmuje całe gospodarstwo z jednej bramki, bez okablowania zbiorników.
Jak to działa
01Montaż
Sondę opuszcza się na kablu do zbiornika, tak aby zwisała swobodnie nad dnem, poza strumieniem dopływu. Nadajnik mocuje się nad zbiornikiem: na ścianie kołkami przez uchwyt, na słupie opaską zaciskową albo na szynie DIN.
02Konfiguracja
Przewody sondy wprowadza się przez dławik do listwy zaciskowej wewnątrz nadajnika, zachowując drożność rurki odpowietrzającej w kablu. Interwał raportowania i progi ustawia się przez NFC w aplikacji ToolBox albo przez port USB-C.
03Transmisja
Nadajnik wysyła pakiety w sieci LoRaWAN® Class A (OTAA/ABP) w paśmie EU868 z mocą 16 dBm i czułością odbioru −137 dBm. Przekroczenie progu poziomu wysyła pakiet natychmiast, poza interwałem.
04Nadzór
Operator odczytuje poziom cieczy w Milesight IoT Cloud albo we własnym serwerze sieciowym. Zapisane lokalnie rekordy eksportuje się do pliku CSV w aplikacji ToolBox.
Materiał wideo
EM500-SWL — Materiał wideo producenta
Specyfikacja
Pomiar poziomu cieczy
| Typ przetwornika | względny z odniesieniem do atmosfery (vented gauge) |
| Zakres pomiarowy | 0 … 3 m, 0 … 5 m lub 0 … 10 m słupa wody(1) |
| Mierzone medium | woda(1) |
| Dokładność | ±0,5% FS |
| Rozdzielczość | 0,01 m |
| Stabilność długookresowa | ±0,3% FS na rok |
| Długość kabla sondy | co najmniej 1 … 1,5 m powyżej zakresu pomiarowego |
Transmisja bezprzewodowa LoRaWAN®
| Protokół | LoRaWAN® |
| Antena | wewnętrzna |
| Pasmo częstotliwości | EU868(2) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbioru | −137 dBm przy 300 bps |
| Tryb pracy | OTAA / ABP, Class A |
| Zasięg | do 10 km w terenie otwartym |
Konfiguracja i funkcje
| Konfiguracja | NFC (aplikacja Milesight ToolBox), PC przez USB-C, downlink |
| Włączanie i wyłączanie | NFC, przycisk wewnętrzny |
| Sygnalizacja | 1 dioda LED (wewnętrzna) |
| Przycisk | 1 przycisk zasilania i resetu (wewnętrzny) |
| Port serwisowy | 1 USB-C (wewnętrzny), konfiguracja i konsola |
| Interwał raportowania | 1 … 1080 min, domyślnie 10 min |
| Pamięć lokalna | 1000 rekordów, eksport do pliku CSV |
| Funkcje dodatkowe | retransmisja danych, odczyt historii z urządzenia, próg alarmowy z pakietem powrotu |
Zasilanie
| Źródło zasilania | 1 bateria ER34615 Li-SOCl2, wymienna |
| Pojemność baterii | 19 000 mAh |
| Czas pracy | 10 lat przy raporcie co 10 min, SF7 i SF10 w paśmie EU868(3) |
Obudowa i warunki pracy
| Materiał obudowy | nadajnik ABS + PC, szary; sonda stal nierdzewna 304, srebrna |
| Stopień ochrony | nadajnik IP67; sonda IP68 |
| Temperatura pracy | nadajnik −30 … 70 °C; sonda −20 … 70 °C |
| Wilgotność względna | 0 … 100%, bez kondensacji |
| Wymiary | nadajnik 105,4 × 71 × 69,5 mm; sonda 130 × 27 mm |
| Masa | nadajnik 328 g (z baterią i uchwytem); sonda zależnie od długości kabla |
| Montaż | na słupie, ścianie lub szynie DIN(4) |
Zgodność i zawartość zestawu
| Zgodność regulacyjna | CE, FCC, ICASA, ISED, Telec |
| Zgodność środowiskowa | RoHS |
| Zawartość zestawu | nadajnik EM500 z uchwytem montażowym, 4 zestawy kołków, 4 zaślepki wkrętów, 2 wkręty mocujące, opaska zaciskowa, zestaw klipsa na szynę DIN, skrócona instrukcja, karta gwarancyjna |
Warunki i uwagi
- zakres ustalany przy zamówieniu; producent wykonuje wersje do 200 m oraz dla innych cieczy niekorozyjnych
- urządzenie produkowane jest również w innych pasmach regionalnych; niniejsza specyfikacja obejmuje wyłącznie wersję EU868
- wartość zmierzona w warunkach laboratoryjnych przy 25 °C i interwale raportowania 10 min, wyłącznie w celach poglądowych
- nadajnik mocuje się na ścianie przez uchwyt, na słupie opaską zaciskową przeprowadzoną przez uchwyt albo na szynie DIN o szerokości 3,5 cm
