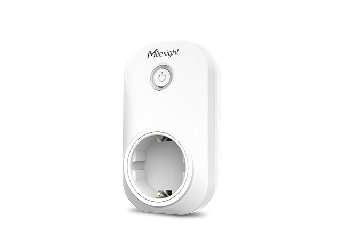

WS523

Przenośne inteligentne gniazdko elektryczne LoRaWAN

Producent: Milesight
Producent: Milesight
  • Zdalne sterowanie dla łatwego włączania/wyłączania
  • Śledzenie i analiza zużycia energii elektrycznej
  • Dostosowywanie ustawień włączania/wyłączania w zależności od czasu
  • Zabezpieczenie urządzeń przed przeciążeniem
Cena od 293,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia

Darmowa dostawa

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
WS523

WS523

Modele

Opis

Gniazdo przenośne z pomiarem energii · LoRaWAN EU868 · Class C · typ F 16 A

W serwerowniach, laboratoriach i pomieszczeniach socjalnych pojedynczy odbiornik trzeba załączać zdalnie i rozliczać osobno, a przebudowa instalacji nie wchodzi w grę. Milesight WS523 wchodzi między gniazdo ścienne a wtyczkę odbiornika, przełącza obwód 16 A i mierzy napięcie, prąd, moc czynną oraz zużycie energii. Klasa C w paśmie EU868 przyjmuje komendy z serwera sieciowego w dowolnym momencie.

Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły

Gniazdo typu F na 16 A

Obciążenie

Przelotowe gniazdo na istniejącym obwodzie

Wtyczka na tylnej ściance wchodzi w gniazdo ścienne, a odbiornik wchodzi w gniazdo na froncie. Wykonanie europejskie ma gniazdo typu F o prądzie znamionowym 16 A i pracuje przy 100 … 250 VAC.

Włączenie odbiornika do sieci LoRaWAN trwa tyle, co przełożenie wtyczki. Instalacja elektryczna pozostaje nienaruszona, a gniazdo przenosi się razem z urządzeniem.

Pomiar zużycia energii

Pomiar

Napięcie, prąd, moc i energia na odbiorniku

Gniazdo podaje napięcie, prąd, współczynnik mocy, moc czynną i zużycie energii w kWh, z dokładnością typową ±3 %. Odczyt dotyczy wyłącznie urządzenia włączonego w to gniazdo.

Zużycie energii przypisuje się konkretnemu odbiornikowi, bez rozdzielania rachunku po całym obwodzie. Pomiar wychodzi tą samą transmisją LoRaWAN co stan gniazda.

Alarm zaniku zasilania

Diagnostyka

Zgłoszenie zaniku z wbudowanego kondensatora

Wbudowany kondensator podtrzymuje układ na tyle długo, żeby gniazdo zdążyło wysłać komunikat o zaniku napięcia. Osobno działa alarm przekroczenia prądu i zabezpieczenie nadprądowe z konfigurowanym progiem.

Zanik zasilania na obwodzie zgłasza się sam, bez czekania na kolejny raport okresowy. Serwer sieciowy odróżnia urządzenie wyłączone zdalnie od urządzenia pozbawionego napięcia.

Milesight D2D bez bramki

Integracja

Wyzwalanie przez inne urządzenia Milesight

Protokół Milesight D2D pozwala czujnikowi Milesight przełączyć gniazdo bezpośrednio, z pominięciem bramki. Multicast obsługuje grupę gniazd jedną komendą z serwera sieciowego.

Czujnik ruchu albo przycisk załącza odbiornik bez pośrednictwa serwera. Jedna komenda wyłącza wszystkie gniazda na kondygnacji po godzinach pracy.

Cechy
  • Wtyczka na tylnej ściance i gniazdo typu F na froncie, o prądzie znamionowym 16 A — włącza odbiornik do sieci bez ingerencji w instalację elektryczną
  • Pomiar napięcia, prądu, współczynnika mocy, mocy czynnej i energii z dokładnością typową ±3 % — przypisuje zużycie energii konkretnemu odbiornikowi, a nie obwodowi
  • Zabezpieczenie nadprądowe i osobny alarm przekroczenia prądu, z progiem w amperach — rozłącza odbiornik pobierający więcej, niż przewiduje jego karta
  • Wbudowany kondensator podtrzymujący układ na czas wysłania komunikatu o zaniku napięcia — zgłasza zanik zasilania natychmiast, poza raportem okresowym
  • Opóźnione załączanie i wyłączanie oraz blokada przycisku na obudowie — zabezpiecza odbiornik przed przypadkowym wyłączeniem na miejscu
  • Obudowa z poliwęglanu w klasie palności UL94 V0 o stopniu ochrony IP20 — chroni elektronikę w suchych wnętrzach biurowych i technicznych
  • Wymiary 110 × 62,3 × 34,6 mm bez wtyczki, przy masie 117,5 g — mieści się w gnieździe listwy i nie zasłania sąsiedniego wyjścia
  • Konfiguracja przez NFC aplikacją Milesight ToolBox, z obsługą trybu emulacji karty — ustawia progi i harmonogramy przyłożeniem telefonu do obudowy
  • Praca ze standardowymi bramkami i serwerami LoRaWAN, obsługa Milesight IoT Cloud oraz protokołu D2D — włącza odbiornik do istniejącej sieci bez dodatkowego sterownika
Zastosowania
Serwerownie i szafy teletechniczne

Zdalne przełączanie zasilania pojedynczych urządzeń sieciowych i rozliczanie ich poboru mocy. Alarm zaniku napięcia zgłasza przerwę w obwodzie, zanim operator zauważy brak odpowiedzi z urządzenia.

Laboratoria i pracownie badawcze

Załączanie aparatury pomiarowej według harmonogramu i rejestracja zużycia energii na stanowisko. Zabezpieczenie nadprądowe rozłącza obwód, gdy urządzenie pobiera więcej, niż przewiduje jego karta.

Kuchnie i pomieszczenia socjalne

Wyłączanie ekspresów, czajników i podgrzewaczy po godzinach pracy jedną komendą multicast. Blokada przycisku zabezpiecza gniazdo przed ręcznym załączeniem poza ustalonym harmonogramem.

Hotele i apartamenty na wynajem

Sterowanie odbiornikami w pokojach bez przebudowy instalacji i bez zgody zarządcy budynku. Gniazdo przenosi się między pokojami razem z urządzeniem, które ma obsługiwać.

Sklepy i witryny sklepowe

Załączanie oświetlenia witryny i urządzeń ekspozycyjnych według godzin otwarcia. Pomiar mocy czynnej pokazuje, które elementy ekspozycji odpowiadają za wzrost rachunku.

Stanowiska rozliczane osobno

Rejestracja zużycia energii na stanowisko pracy albo na najemcę, bez licznika podrzędnego w rozdzielnicy. Dane trafiają do Milesight IoT Cloud albo do własnego serwera przez standardową bramkę LoRaWAN.

Jak to działa
01Montaż

Gniazdo wchodzi wtyczką w istniejące gniazdo ścienne, a odbiornik wchodzi w gniazdo na jego froncie. Montaż nie wymaga narzędzi, przewodów ani odłączenia obwodu.

02Konfiguracja

Aplikacja Milesight ToolBox odczytuje i zapisuje ustawienia przez pole NFC na obudowie. Ustawia się tu opóźnienie załączenia, blokadę przycisku, próg alarmu i zabezpieczenia nadprądowego oraz stan gniazda po powrocie zasilania.

03Transmisja

Gniazdo dołącza do sieci jako węzeł klasy C w trybie OTAA lub ABP, w paśmie EU868 i z mocą 16 dBm. Raport ze stanem gniazda i wynikami pomiaru wychodzi domyślnie co 20 min, w zakresie od 1 do 1080 min.

04Nadzór

Milesight IoT Cloud i Milesight Development Platform pokazują stan gniazda oraz zużycie energii. Alarm nadprądowy i komunikat o zaniku napięcia wychodzą poza raportem okresowym, a protokół Milesight D2D pozwala innemu urządzeniu przełączyć gniazdo wprost.

Specyfikacja

Obwód i obciążenie

Napięcie pracy100 … 250 VAC, 50 … 60 Hz
Standard gniazda, wykonanie europejskietyp F (Schuko), prąd znamionowy 16 A(1)
Pozostałe wykonaniatyp E (FR) 16 A · typ G (UK) 13 A · typ B (US) 15 A · typ I (AU) 10 A · typ A i I (CN) 10 A · typ I (CN) 16 A
Sterowanie miejscoweprzycisk na obudowie
Zabezpieczenie nadprądowerozłączenie obwodu po przekroczeniu ustawionej wartości
Alarm nadprądowyosobny próg, zgłaszany poza raportem okresowym

Pomiar energii

Wielkości mierzonenapięcie (VAC), prąd (mA), współczynnik mocy (%), moc czynna (W), zużycie energii (kWh)
Dokładność pomiarutypowa ±3 %, maksymalna ±5 %(2)

Transmisja bezprzewodowa

ProtokółLoRaWAN®, Milesight D2D
Antenawewnętrzna
Pasmo częstotliwościEU868(3)
Moc nadawania16 dBm (868 MHz)
Czułość odbiornika−137 dBm
Tryb pracyOTAA/ABP Class C(4)
Zasięgdo 15 km(5)

Konfiguracja i funkcje

Konfiguracjaaplikacja ToolBox przez NFC, komendy downlink(6)
Interwał raportowaniadomyślnie 20 min, zakres 1 … 1080 min
Opóźnione załączanie i wyłączanieobsługiwane
Blokada przyciskuobsługiwana
Alarm zaniku zasilaniaobsługiwany(7)
Multicastobsługiwany, sterowanie grupą urządzeń jedną komendą
Milesight D2Drola odbiornika
Stan po powrocie zasilaniakonfigurowalny, domyślnie powrót do stanu sprzed zaniku

Sygnalizacja i sterowanie

Wskaźnik LED1 × wskaźnik stanu sieci i zasilania
Przycisk1 × załączanie i wyłączanie zasilania, pełni też funkcję resetu

Obudowa

Materiał obudowypoliwęglan w klasie palności UL94 V0, biały
Stopień ochronyIP20(8)
Wymiary110 × 62,3 × 34,6 mm bez wtyczki(9)
Masa117,5 g
Temperatura pracy−20 … +60 °C
Wilgotność względna10 … 90 %, bez kondensacji
Zawartość opakowaniagniazdo, skrócona instrukcja, karta gwarancyjna

Zgodność

CertyfikatyCE, FCC, RCM, SAA, UKCA
Zgodność środowiskowaRoHS

Warunki i uwagi

  1. Prąd znamionowy wynika ze standardu gniazda. Wykonanie francuskie ma gniazdo typu E i również 16 A.
  2. Dokładność ±1 % jest wykonaniem na zamówienie, nie parametrem wersji standardowej.
  3. Dane dotyczą wykonania na rynek europejski, pasmo EU868.
  4. Klasa C utrzymuje okno odbiorcze otwarte poza czasem własnej transmisji urządzenia.
  5. Zasięg do 15 km dotyczy warunków bezpośredniej widoczności między urządzeniem a bramką.
  6. Gniazdo obsługuje tryb emulacji karty NFC.
  7. Komunikat o zaniku napięcia wysyłany jest z energii zgromadzonej we wbudowanym kondensatorze. Urządzenie nie ma baterii podtrzymującej i nie pracuje po zaniku zasilania.
  8. Obudowa przeznaczona do suchych wnętrz.
  9. Rozmiar wtyczki zmienia się w zależności od standardu gniazda, więc głębokość całkowita nie jest jedną wartością dla wszystkich wykonań.
