Producent: Milesight
- Konwerter ModbusRTU RS485 na LoRaWAN
- Zbieranie danych z maksymalnie 32 rejestrów
- Łatwa konfiguracja lokalna i zdalna
- Milesight D2D w trybie kontrolera i agenta
- Zewnętrzna antena LoRaWAN w UC100-868M-EA
Cena od 203,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC100-868MKonwerter RS-485 na LoRaWANW magazynieGwarancja: 203,00 zł249,69 złZaloguj się, aby poznać swoją cenę UC100-868MKonwerter RS-485 na LoRaWANDostępność:W magazynieCena netto:203,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC100-868M-EAKonwerter RS-485 na LoRaWAN zew. ant.W magazynieGwarancja: 228,00 zł280,44 złZaloguj się, aby poznać swoją cenę UC100-868M-EAKonwerter RS-485 na LoRaWAN zew. ant.Dostępność:W magazynieCena netto:228,00 zł
Opis
Konwerter Modbus RTU · LoRaWAN
Licznik ciepła w węźle albo poziomowskaz w zbiorniku raportuje po RS485 w Modbus RTU, a do najbliższego switcha w sieci zakładowej dzieli go kilkadziesiąt metrów kabla i ściany do przewiercenia. UC100 wpina się w tę samą magistralę, odpytuje do 32 kanałów Modbus i wysyła odczyty przez LoRaWAN — nowy kabel jest potrzebny tylko do zasilania.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
11 dni offline
Pamięć
Bufor, który przeżywa zerwaną sieć
Urządzenie zapisuje lokalnie do 800 odczytów, licząc dalej także wtedy, gdy sieć nie odpowiada.
Przy domyślnym interwale raportowania 20 minut to ponad 11 dni zapasu — po powrocie zasięgu UC100 odsyła zaległe dane samodzielnie albo na żądanie serwera.
16 reguł
Automatyka
Działa dalej, gdy nie ma zasięgu
Do 16 reguł IF-THEN, każda z maksymalnie trzema akcjami, reaguje na wartość kanału Modbus albo odebraną komendę D2D.
Reguły wykonują się także bez połączenia z siecią LoRaWAN — próg alarmowy czy restart urządzenia nie czekają na łączność z serwerem.
D2D
Bez bramy
Komenda prosto do drugiego urządzenia Milesight
UC100 wysyła komendę D2D bezpośrednio do innego urządzenia Milesight, z pominięciem bramy LoRaWAN i serwera sieciowego.
Reakcja na wartość odczytaną z Modbusa dociera do urządzenia wykonawczego niezależnie od tego, czy sieć akurat odpowiada.
Antena wbudowana lub SMA
Wariant anteny
Wybór anteny bez zmiany płytki

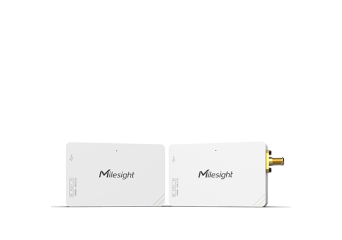

UC100-868M jest wyposażony w antenę wbudowaną, a UC100-868M-EA to ten sam układ ze złączem SMA 50 Ω pod antenę zewnętrzną.
Integrator wybiera wariant już przy zamówieniu, zależnie od tego, czy UC100 stanie w metalowej szafce sterowniczej, czy w miejscu otwartym.
Cechy
- Tryb transparentny przekazuje dowolne polecenie Modbus wprost do urządzenia RS485, aktywnie albo dwukierunkowo — istniejący system SCADA odpytuje licznik tak, jakby kabel był na miejscu
- Przełączany rezystor terminujący 120 Ω jest wbudowany w wejście RS485 — długie albo szybkie magistrale nie tracą danych na odbiciach sygnału, bez dokładania elementu w szafie
- Wbudowany watchdog restartuje UC100 samodzielnie, gdy oprogramowanie się zawiesi — urządzenie w trudno dostępnej szafie nie czeka na ręczny reset
- Prędkość magistrali od 1200 do 115200 bps — UC100 dopasowuje się do liczników i sterowników już pracujących na magistrali, bez zmiany ich ustawień
- Zakres pracy −20 … 60 °C i obudowa IP30 — mieszczą UC100 w szafie sterowniczej i w suchym pomieszczeniu technicznym, bez klimatyzacji
- Zgodność CE, FCC i RoHS potwierdza deklaracja producenta — integrator dokłada ją do dokumentacji odbiorowej instalacji bez występowania o osobne świadectwa
- Zasilanie 5 … 24 V DC z zacisku, przy poborze poniżej 0,5 W — ten sam obwód, który zasila czujniki na magistrali, zasila też UC100
- Zacisk zasilania jest wyposażony w zabezpieczenie przeciwprzepięciowe i przed odwrotną polaryzacją — pomyłka biegunów przy podłączaniu w szafie nie kończy się wymianą urządzenia
- Kopia ustawień w pliku JSON i zdalna aktualizacja oprogramowania przez FUOTA — wiele egzemplarzy w terenie da się wdrożyć albo załatać bez odwiedzania każdej szafy
Zastosowania
Węzeł cieplny
Liczniki ciepła po Modbus RTU są już zamontowane, tylko nie mają jak zgłosić odczytu — UC100 w szafce węzła odpytuje je i wysyła zużycie do systemu rozliczeniowego ciepłowni.
Rozdzielnia w wynajmowanej hali
Analizatory sieci na Modbus RTU liczą zużycie każdego najemcy osobno — UC100 zbiera je z jednej magistrali RS485 i wysyła bez prowadzenia Ethernetu do rozdzielni.
Przepompownia wodociągowa
Poziomowskaz i przepływomierz pracują w Modbus RTU po RS485, a najbliższy punkt sieci gminnej bywa kilometr dalej — UC100 w suchej szafce sterowniczej przepompowni wysyła ich odczyty przez LoRaWAN.
Silos zbożowy
Sondy temperatury w silosie raportują lokalnie po RS485 — UC100 w skrzynce sterowniczej przy silosie przekazuje ich odczyty dalej, bez kabla przez cały plac magazynowy.
Kotłownia zakładowa
Sterownik kotła zgłasza parametry pracy po Modbus RTU do lokalnego panelu — UC100 dokłada do tej samej magistrali wyjście na LoRaWAN, bez ingerencji w program sterownika.
Modernizacja BMS w starszym biurowcu
Regulatory klimatyzacji sprzed lat pracują tylko w Modbus RTU po własnej magistrali RS485 — UC100 dołącza je do LoRaWAN bez kładzenia nowego okablowania do szafy BMS.
Jak to działa
01Montaż
Cztery wkręty z zestawu mocują obudowę do ściany, tuż przy odczytywanej magistrali RS485 — po drodze nie ma dodatkowego mostka ani skrzynki.
02Konfiguracja
Kabel USB-C i program ToolBox ustawiają adresy kanałów Modbus oraz interwał raportowania, zanim urządzenie trafi do szafy.
03Transmisja
Odczyty docierają do bramki LoRaWAN oddalonej nawet o 15 km w linii wzroku — sieć ciepłownicza rozsiana po mieście pokrywa się z jednej bramki, bez osobnej przy każdym węźle.
04Nadzór
Dane trafiają do Milesight Development Platform z gotowym pulpitem albo do dowolnego standardowego serwera sieciowego LoRaWAN, jeśli integrator ma już swój.
Materiał wideo
UC100 — Materiał wideo producenta
Specyfikacja
Interfejs Modbus
| Port | 1 × RS485 |
| Złącze | blok zaciskowy 2-pin 3,5 mm |
| Rezystor terminujący | 1 × 120 Ω, przełączany |
| Prędkość transmisji | 1200 … 115200 bps |
| Protokół | Modbus RTU, tryb transparentny (pass-through, aktywny lub dwukierunkowy) |
| Kanały Modbus | do 32, każdy z własnym adresem urządzenia (slave), typem rejestru, kolejnością bajtów i znakiem |
Transmisja bezprzewodowa
| Technologia | LoRaWAN, Milesight D2D |
| Antena | wbudowana (UC100-868M) albo zewnętrzna przez złącze SMA 50 Ω (UC100-868M-EA) |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm @300 bps |
| Tryb pracy | OTAA/ABP, klasa C |
| Zasięg | do 15 km: otwarty teren, linia wzroku |
Oprogramowanie i automatyka
| Konfiguracja | lokalnie przez USB-C (ToolBox) albo zdalnie przez downlink |
| Interwał raportowania | 1 … 1080 min, domyślnie 20 min |
| Pamięć lokalna | do 800 zapisanych odczytów(1) |
| Retransmisja danych | zapytanie serwera o okres historyczny albo automatyczne wznowienie po odzyskaniu zasięgu |
| Reguły IF-THEN | do 16, maks. 3 akcje na regułę |
| Alarmy | progowy oraz przy zmianie wartości kanału |
| Milesight D2D | kontroler (wysyła komendę) albo agent (odbiera komendę) |
| Aktualizacja oprogramowania | lokalnie przez USB-C albo zdalnie przez FUOTA |
| Kopia konfiguracji | eksport i import pliku JSON |
Zasilanie i środowisko
| Zasilanie | 5 … 24 V DC (zacisk) albo 5 V/1 A (USB-C) |
| Złącze zasilania | blok zaciskowy 2-pin 3,5 mm, z zabezpieczeniem przeciwprzepięciowym i przed odwrotną polaryzacją |
| Pobór mocy | < 0,5 W |
| Zakres pracy | −20 … 60 °C |
| Wilgotność względna | 0 … 95%, bez kondensacji |
| Stopień ochrony | IP30(2) |
Konstrukcja i certyfikaty
| Materiał i kolor | PC+ABS, biały |
| Wymiary | 70 × 45 × 13 mm (bez złączy) |
| Waga | 32 g |
| Montaż | biurko albo ściana (wkręty) |
| USB | 1 × USB-C, zasilanie, konfiguracja i konsola |
| Dioda LED | 1 × System |
| Przycisk reset | 1 ×, wewnątrz obudowy |
| Certyfikaty | CE, FCC, RoHS(3) |
Zawartość zestawu
| W zestawie | 1 × UC100, 1 × kabel USB-C 1,2 m z zasilaczem, 1 × blok zaciskowy, 4 × kołki montażowe, 1 × skrócona instrukcja |
| Zamawiane osobno | zestaw zasilacza AC/DC-DC PC24051 (Type-C, 5 V/1 A) |
Warunki i uwagi
- Bufor odpowiada 11 dniom zapasu przy domyślnym interwale raportowania 20 min
- IP30 obejmuje wyłącznie suche wnętrza
- Certyfikaty CE, FCC i RoHS są zgodne z deklaracją zgodności producenta
