Producent: Milesight
- 6 wejść analogowych, 4 wejścia cyfrowe, 2 wyjścia cyfrowe, 1x RS-232 + 1x RS-485
- Przetwornik temperatury
- Inteligentny system wyzwalania
- Autonomiczne działanie
- Komunikacja LoRaWAN lub 4G LTE
Cena od 542,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC300-868MModuł I/O LoRaWAN 4xDI, 2xDO, 4xAI, 2xRTD, RS-232, RS-485W magazynieGwarancja: 542,00 zł666,66 złZaloguj się, aby poznać swoją cenę UC300-868MModuł I/O LoRaWAN 4xDI, 2xDO, 4xAI, 2xRTD, RS-232, RS-485Dostępność:W magazynieCena netto:542,00 zł
Opis

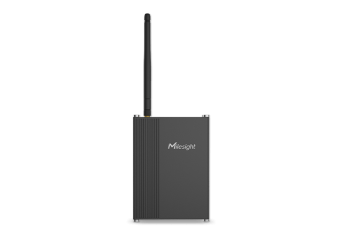

Kontroler I/O przemysłowy · LoRaWAN EU868
W szafie automatyki liczniki i czujniki łączą się przez RS485, RS232, 4-20 mA, 0-10 V lub PT100, a doprowadzenie osobnej sieci Ethernet bywa niewykonalne. UC300 zbiera dane z 4 wejść cyfrowych, 2 wyjść przekaźnikowych, 4 analogowych i 2 wejść PT100, po czym raportuje je przez LoRaWAN. Silnik 16 reguł IF-THEN i pamięć 1000 rekordów utrzymują automatykę przy zerwanym łączu.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
12 kanałów I/O + RS485
WEJŚCIA I WYJŚCIA
Dwanaście kanałów w jednej skrzynce
UC300 udostępnia 4 wejścia cyfrowe, 2 wyjścia przekaźnikowe, 2 wejścia 4-20 mA, 2 wejścia 0-10 V, 2 wejścia PT100 oraz porty RS232 i RS485 na zaciskach 3,5 mm.
Jedna skrzynka na szynie DIN zastępuje kilka osobnych modułów I/O i koncentrator RS485, skracając liczbę urządzeń w szafie automatyki.
16 reguł IF-THEN offline
AUTOMATYKA LOKALNA
Działa dalej, gdy nie ma zasięgu
Do 16 reguł IF-THEN, każda z 2 warunkami i 3 akcjami, wykonuje się w samym UC300 niezależnie od połączenia z serwerem LoRaWAN.
Sterowanie zaworem czy alarmem działa nawet przy przerwie w zasięgu, bez czekania na decyzję z serwera sieciowego.
D2D bez bramy
STEROWANIE BEZPOŚREDNIE
Komenda prosto do innego urządzenia Milesight
Milesight D2D wysyła 2-bajtową komendę bezpośrednio do innego urządzenia Milesight, sterując jego wyjściem DO albo magistralą RS485.
Prosta blokada bezpieczeństwa albo przekazanie sygnału alarmowego obywa się bez serwera sieciowego i bez dodatkowej bramy.
Mostek Modbus RTU
INTEGRACJA RS485
Most między RS485 a LoRaWAN
Port RS485 UC300 odpytuje do 32 kanałów Modbus RTU i przekazuje odczyty w sieci LoRaWAN, zgodnej ze standardowymi serwerami sieciowymi.
Istniejące liczniki i sterowniki PLC na magistrali RS485 trafiają do systemu nadrzędnego bez zewnętrznego konwertera protokołu.
Cechy
- Wejścia 4-20 mA i 0-10 V mają rozdzielczość 12 bit — zachowują dokładność odczytu przy pomiarach ciśnienia i przepływu
- Wejścia PT100 mierzą w zakresie −200 … 800 °C, 2- lub 3-przewodowo — obejmują czujniki od chłodni do pieców przemysłowych bez wymiany sondy
- Wejścia cyfrowe liczą impulsy do 4000 Hz — zliczają przepływ lub obroty bez zewnętrznego licznika impulsów
- Pamięć lokalna na 1000 rekordów retransmituje dane po powrocie sieci — nie traci pomiarów podczas przerw w zasięgu LoRaWAN
- Przekaźniki SPDT przełączają obciążenia do 3 A przy 250 V AC — uruchamiają pompy i zawory bez dodatkowego stycznika
- Metalowa obudowa IP30 pracuje w zakresie −20 … 60 °C — znosi wahania temperatury w nieogrzewanych pomieszczeniach technicznych
- Zacisk zasilania 5 … 24 V DC jest wyposażony w zabezpieczenie przeciwprzepięciowe i przed odwrotną polaryzacją — pomyłka biegunów przy podłączeniu w szafie nie uszkadza urządzenia
- Interwał raportowania 1 … 1080 min konfiguruje aplikacja ToolBox po USB-C — dopasowuje częstotliwość transmisji do budżetu czasu antenowego
- Port RS232 obsługuje prędkości 1200 … 115200 bps z konfigurowalną długością ramki — podłącza istniejące sterowniki transparentnie, bez zmiany ich nastaw
Zastosowania
Węzły ciepłownicze i kotłownie
Czujniki PT100 mierzą temperaturę wody i pieca, a przetworniki 4-20 mA podają ciśnienie w instalacji. Port RS485 odpytuje do 32 kanałów Modbus RTU u licznika ciepła i przekazuje odczyty przez LoRaWAN do systemu nadrzędnego.
Hale produkcyjne i linie montażowe
Wejścia cyfrowe raportują stan czujników krańcowych i przekaźników maszyn, a wyjścia DO uruchamiają sygnalizację albo blokadę linii. Reguły IF-THEN reagują na awarię lokalnie, bez oczekiwania na polecenie z serwera.
Uzdatnianie wody i przepompownie
Wejścia cyfrowe odbierają sygnał z pływakowych czujników poziomu, a wejścia 4-20 mA — z przetworników ciśnienia pompy. Milesight D2D uruchamia zawór albo pompę bezpośrednio, bez czekania na decyzję serwera sieciowego.
Szafy elektryczne i rozdzielnie NN
Czujniki PT100 śledzą temperaturę szyn zbiorczych i transformatora w zakresie do 800 °C. Metalowa obudowa IP30 i montaż na szynie DIN pozwalają zamknąć UC300 w tej samej rozdzielni, bez osobnej skrzynki.
Serwerownie i centra danych
Wejście cyfrowe pilnuje stanu drzwi i czujnika zalania, a PT100 raportuje temperaturę powietrza z klimatyzatora. Pamięć na 1000 rekordów zachowuje historię pomiarów nawet przy krótkiej przerwie w zasięgu LoRaWAN.
Szklarnie i obiekty rolnicze
Wejścia 4-20 mA i 0-10 V odbierają dane z czujników gleby i klimatu, a wyjścia przekaźnikowe uruchamiają zawory nawadniania. Reguły IF-THEN utrzymują podlewanie według harmonogramu nawet bez łącza do serwera.
Jak to działa
01Montaż
UC300 stoi na biurku, wisi na ścianie na dołączonym wsporniku, albo trzyma się szyny DIN klipsem z 3 wkrętami. Przewody DI/DO/AI/PT100/RS232/RS485 i zasilania podłącza się do zdejmowanych złączek śrubowych 3,5 mm.
02Konfiguracja
Urządzenie łączy się z komputerem przez USB-C i konfiguruje w aplikacji ToolBox: parametry LoRaWAN, interwał raportowania, tryb wejść/wyjść oraz kanały Modbus RTU na porcie RS485.
03Transmisja
Dane z wejść i kanałów Modbus trafiają do serwera LoRaWAN co ustawiony interwał, a reguły IF-THEN i komendy Milesight D2D działają lokalnie także przy przerwie w łączu.
04Nadzór
Operator odczytuje wartości i steruje wyjściami przez Milesight IoT Cloud albo własny serwer sieciowy, a diody SYS i ACT na obudowie sygnalizują stan pracy i połączenia z siecią.
Materiał wideo
UC300 — Materiał wideo producenta
Specyfikacja
Wejścia i wyjścia cyfrowe
| Wejścia cyfrowe | 4 × opto-izolowane, 3-24 V DC |
| Tryb pracy wejść | wejście cyfrowe albo licznik impulsów |
| Częstotliwość wejścia | do 4000 Hz(1) |
| Wyjścia cyfrowe | 2 × przekaźnik SPDT |
| Obciążalność przekaźnika | 3 A @ 30 V DC lub 250 V AC |
| Złącza I/O | blok zaciskowy 3,5 mm |
Wejścia analogowe i PT100
| Wejścia prądowe | 2 × 4-20 mA |
| Wejścia napięciowe | 2 × 0-10 V |
| Dokładność wejść analogowych | 4-20 mA: ±5%; 0-10 V: ±1% |
| Rozdzielczość | 12 bit |
| Wejścia PT100 | 2 ×, 2- lub 3-przewodowe |
| Zakres PT100 | −200 … 800 °C |
Porty szeregowe
| RS232 | 1 ×, tryb transparentny |
| RS485 | 1 ×, tryb transparentny albo Modbus RTU |
| Prędkość transmisji | 1200 … 115200 bps |
| Kanały Modbus | do 32, każdy z własnym adresem urządzenia (slave)(2) |
Transmisja bezprzewodowa
| Technologia | LoRaWAN, Milesight D2D |
| Antena | zewnętrzna przez złącze SMA 50 Ω |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm @300 bps |
| Tryb pracy | OTAA/ABP, klasa C |
Oprogramowanie i automatyka
| Konfiguracja | lokalnie przez USB-C (ToolBox) albo zdalnie przez downlink |
| Interwał raportowania | 1 … 1080 min, domyślnie 20 min(3) |
| Reguły IF-THEN | do 16, maks. 2 warunki i 3 akcje na regułę |
| Pamięć lokalna | do 1000 zapisanych rekordów |
| Retransmisja danych | zapytanie serwera o okres historyczny albo automatyczne wznowienie po odzyskaniu zasięgu |
| Milesight D2D | kontroler (wysyła komendę) albo agent (odbiera komendę) |
| Aktualizacja oprogramowania | lokalnie przez USB-C (ToolBox) |
| Kopia konfiguracji | eksport i import pliku JSON |
Zasilanie i środowisko
| Zasilanie | 5 … 24 V DC (zacisk) albo 5 V (USB-C) |
| Złącze zasilania | blok zaciskowy 2-pin 3,5 mm, z zabezpieczeniem przeciwprzepięciowym i przed odwrotną polaryzacją |
| Zakres pracy | −20 … 60 °C |
| Wilgotność względna | 0 … 95%, bez kondensacji |
| Stopień ochrony | IP30 |
Konstrukcja i certyfikaty
| Materiał i kolor | metal, czarny |
| Wymiary | 93 × 70 × 22 mm (bez złącza antenowego) |
| Waga | 142,3 g |
| Montaż | biurko, ściana albo szyna DIN |
| USB | 1 × USB-C, zasilanie, konfiguracja i konsola |
| Diody LED | 1 × SYS (stan systemu), 1 × ACT (stan sieci) |
| Przycisk reset | 1 ×, wewnątrz obudowy |
| Certyfikaty | CE, FCC, RoHS |
Zawartość zestawu
| W zestawie | 1 × UC300, 1 × antena LoRaWAN, 1 × zasilacz, 5 × bloków zaciskowych, 1 × klips do szyny DIN, 1 × wspornik naścienny, 4 × zestawy montażowe, 4 × wkręty, 1 × skrócona instrukcja, 1 × karta gwarancyjna |
| Zamawiane osobno | antena magnetyczna LoRaWAN 868/915 MHz, złącze SMA, 29 × 225 mm |
Warunki i uwagi
- Licznik impulsów: filtr cyfrowy zalecany przy okresie impulsu dłuższym niż 250 µs.
- Kanał Modbus działa tylko w trybie Modbus RTU; w trybie dwukierunkowym (Two-way Pass-through) kanały Modbus są wyłączone.
- Transmisja RS232 nie podlega interwałowi raportowania.
