Producent: Milesight
- Dwukierunkowe zliczanie osób
- Zliczanie osób w strefach oraz pomiar czasu przebywania (Dwell Time)
- Dostępna wersja do montażu na wysokim suficie – aż do 6,5 m
- Wodoodporność w klasie IP65
- Ultrawysoka dokładność — 99,8%
- W 100% anonimowa detekcja (zgodna z RODO)
- Tryb pracy przyjazny dla środowiska oparty na radarze (ESG)
- Detekcja pracowników oraz rozróżnianie dorosłych i dzieci
- Zaawansowane zliczanie grup oraz rozszerzona funkcja mapy cieplnej (Heat Map)
- Możliwość rozszerzenia poprzez łączenie wielu urządzeń (Multi-Device Stitching)
Cena od 2 914,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
Filtruj: ()
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajVS135-868MLicznik osób z Ultra ToFW magazynieGwarancja: 2 946,00 zł3 623,58 złZaloguj się, aby poznać swoją cenę VS135-868MLicznik osób z Ultra ToFDostępność:W magazynieCena netto:2 946,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajVS135-868M-HCLicznik osób z Ultra ToF, wysoki montażNa zamówienie Gwarancja: 3 245,00 zł3 991,35 złZaloguj się, aby poznać swoją cenę VS135-868M-HCLicznik osób z Ultra ToF, wysoki montażDostępność: Na zamówienieCena netto:3 245,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajVS135-PLicznik osób z Ultra ToF z PoENa zamówienie Gwarancja: 2 914,00 zł3 584,22 złZaloguj się, aby poznać swoją cenę VS135-PLicznik osób z Ultra ToF z PoEDostępność: Na zamówienieCena netto:2 914,00 zł
Opis

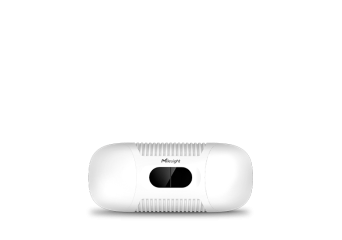

Czujnik zliczania osób ToF · cztery wersje łącza · PoE · LTE · Wi-Fi HaLow · LoRaWAN
Na lotnisku, w hipermarkecie i w hali dworcowej sufit wisi wyżej niż zasięg typowego licznika osób, a każdy obiekt ma inne łącze. VS135 liczy osoby wiązką ToF 940 nm z dokładnością do 99,8 %, w wykonaniu wysokosufitowym z montażem do 6,5 m. Ten sam czujnik występuje w wersji PoE, komórkowej, Wi-Fi HaLow i LoRaWAN, bez rejestrowania obrazu.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Montaż do 6,5 m
Optyka
Dwa warianty optyki w jednej obudowie
Wykonanie standardowe obejmuje 98° w poziomie przy montażu do 3,5 m. Wykonanie wysokosufitowe zawęża kąt do 60° i sięga zakresem detekcji 2 … 6,5 m.
Ten sam model obsługuje wejście do sklepu na wysokości 3 m i halę odpraw z sufitem na 6,5 m, bez obniżania czujnika na wysięgniku.
Cztery wersje łącza
Łączność
PoE, LTE, Wi-Fi HaLow albo LoRaWAN
Wersja PoE prowadzi dane portem RJ45 z zasilaniem 802.3at, wersja komórkowa modemem LTE CAT 4 z kartą nano SIM, wersja HaLow łączem 802.11ah, wersja LoRaWAN nadajnikiem 16 dBm.
Ten sam czujnik wchodzi do obiektu z gotową siecią LAN, do obiektu bez okablowania i do sieci czujników LoRaWAN, bez zmiany oprogramowania nadrzędnego.
Sklejanie do 8 urządzeń
Szerokie wejścia
Kilka czujników jako jeden obszar zliczania
Funkcja Multi-Device Stitching łączy 8 urządzeń w wersji PoE albo 4 w pozostałych wersjach w jeden ciągły obszar pomiarowy.
Hala odpraw i wejście o szerokości kilkunastu metrów są zliczane jako jedno przejście, bez sumowania wyników z osobnych urządzeń.
Kompensacja przechyłu
Dokładność montażu
Czujniki trzyosiowe korygują pochylenie
Wbudowane czujniki w 3 osiach wykrywają pochylenie obudowy względem poziomu i wprowadzają poprawkę do obliczeń. Wysokość montażu urządzenie ustala samo.
Montaż na pochyłym suficie i na nadprożu nie wymaga poziomowania uchwytu ani ręcznej korekty obszaru pomiarowego.
Cechy
- Optyka wysokosufitowa obejmuje 60° w poziomie i 45° w pionie przy zakresie detekcji 2 … 6,5 m — pokrywa halę dworcową i sklep wielkopowierzchniowy bez obniżania czujnika
- Optyka standardowa obejmuje 98° i 80° przy dokładności pomiaru odległości ±3,5 cm — pokrywa całą szerokość wejścia do lokalu przy suficie na 3 m
- Wersja PoE prowadzi dane portem RJ45 z izolacją 1,5 kV RMS i zasilaniem 802.3at PoE+ — jeden przewód doprowadza zasilanie i dane, bez osobnego zasilacza przy czujniku
- Wersja PoE obsługuje BACnet/IP oraz wejście i wyjście alarmowe — dane o obłożeniu trafiają wprost do systemu BMS, bez bramki pośredniczącej
- Integracja przez HTTP(s), MQTT(s) i CGI w wersjach PoE, komórkowej i Wi-Fi HaLow — wyniki zliczania trafiają do istniejącego systemu analitycznego bez konwertera protokołu
- Tryb ESG oparty na radarze przechodzi w uśpienie przy poborze 4 W, gdy w obszarze nie ma ludzi — obniża zużycie energii w godzinach zamknięcia obiektu bez wyłączania czujnika
- Zliczanie wózków sklepowych z rozróżnieniem stopnia wypełnienia, w wersjach PoE, komórkowej i HaLow — odróżnia klienta z pełnym wózkiem od osoby przechodzącej, bez ręcznej analizy nagrań
- Pamięć lokalna mieści 1 000 000 rekordów, a walidacja wideo obejmuje 1 kanał przez 4 h — pozwala zweryfikować poprawność zliczania na miejscu i uzupełnić dane po przerwie w łączności
- Zarządzanie flotą przez Milesight DeviceHub i Milesight Development Platform — konfiguracja i aktualizacje obejmują wszystkie czujniki obiektu bez wizyty serwisowej
Zastosowania
Lotniska i hale dworcowe
Zlicza podróżnych w halach odpraw i przejściach o wysokości sufitu do 6,5 m, gdzie zwykły licznik nie sięga. Sklejanie 8 urządzeń obejmuje całą szerokość przejścia jako jeden obszar.
Sklepy wielkopowierzchniowe
Liczy klientów przy wejściach i przy kasach, rozróżniając wózki według stopnia wypełnienia. Dane trafiają do systemu analitycznego przez MQTT albo HTTP, bez konwertera protokołu.
Biurowce z systemem BMS
Podaje obłożenie stref i sal wprost do systemu BMS przez BACnet/IP w wersji PoE. Wejście i wyjście alarmowe pozwala powiązać przekroczenie obłożenia z lokalną sygnalizacją.
Galerie handlowe i pasaże
Mierzy natężenie ruchu w ciągach komunikacyjnych i przy wejściach do lokali, z mapą ciepła ruchu i czasu przebywania. Wersja komórkowa działa w lokalach bez doprowadzonej sieci LAN.
Obiekty sportowe i widowiskowe
Kontroluje obłożenie trybun, foyer i wejść w obiektach z limitem osób. Zliczanie obszarowe podaje liczbę osób i czas przebywania osobno dla każdej wyznaczonej strefy.
Obiekty w sieci LoRaWAN
Wersja LoRaWAN dołącza czujnik do istniejącej sieci czujników obiektu w trybie Class C. Wyniki trafiają do Milesight IoT Cloud albo do dowolnego standardowego serwera sieciowego.
Jak to działa
01Montaż
Czujnik mocuje się do sufitu czterema wkrętami przez otwory Ø 4 mm, oknem ToF w dół. Opcjonalny uchwyt wielofunkcyjny pozwala zawiesić je na wysięgniku albo na nadprożu. Przewód zasilający albo sieciowy wchodzi we wnękę przyłączy na krawędzi obudowy.
02Konfiguracja
Instalator łączy się z punktem dostępowym Wi-Fi urządzenia i otwiera Web GUI. Na podglądzie mapy głębi wyznacza do 4 linii zliczania i do 4 obszarów pomiarowych. Wysokość montażu i pochylenie obudowy czujnik ustala sam.
03Transmisja
Wyniki zliczania, czasy przebywania i stan urządzenia trafiają do systemu nadrzędnego łączem właściwym dla wykonania: Ethernet z PoE, modem LTE CAT 4, Wi-Fi HaLow albo LoRaWAN w trybie Class C.
04Nadzór
Milesight DeviceHub i Milesight Development Platform prowadzą zdalną konfigurację i aktualizacje całej floty. Walidacja wideo na 1 kanale przez 4 h pozwala zweryfikować poprawność zliczania.
Materiał wideo
vs135 — Materiał wideo producenta
Specyfikacja
Wersje
| Wersja PoE | VS135-P — port RJ45 z zasilaniem PoE+, BACnet/IP oraz wejście i wyjście alarmowe |
| Wersja komórkowa | VS135-L08EU — modem LTE CAT 4 z gniazdem nano SIM |
| Wersja Wi-Fi HaLow | VS135-HL-868M — łącze IEEE 802.11ah w paśmie 863,5 … 867,5 MHz |
| Wersja LoRaWAN | VS135-868M — nadajnik LoRaWAN w paśmie EU868 |
| Wykonanie standardowe | optyka 98° × 80°, montaż do 3,5 m |
| Wykonanie wysokosufitowe | optyka 60° × 45°, montaż do 6,5 m |
Pomiar i zliczanie osób
| Technologia | ToF drugiej generacji z algorytmem AI opartym na uczeniu głębokim |
| Dokładność zliczania | do 99,8 %(1) |
| Kąt widzenia — wykonanie standardowe | 98° w poziomie · 80° w pionie |
| Kąt widzenia — wykonanie wysokosufitowe | 60° w poziomie · 45° w pionie |
| Wiązka ToF | 940 nm, niewidoczna |
| Dokładność pomiaru odległości | ±3,5 cm w wykonaniu standardowym · ±6,5 cm w wykonaniu wysokosufitowym |
| Zakres detekcji | 0,5 … 3,5 m w wykonaniu standardowym · 2 … 6,5 m w wykonaniu wysokosufitowym |
| Wysokość montażu | do 3,5 m w wykonaniu standardowym · do 6,5 m w wykonaniu wysokosufitowym |
| Wykrywanie wysokości montażu | automatyczne, po uruchomieniu urządzenia |
| Kompensacja pochylenia | czujniki w 3 osiach, poprawka wprowadzana automatycznie |
| Tryb oświetlenia | automatyczny · stale załączony · według harmonogramu |
Funkcje analityczne
| Zliczanie dwukierunkowe | do 4 linii zliczania |
| Filtr zawracania | odrzucanie powtórnych zliczeń osób krążących w obszarze linii |
| Zliczanie obszarowe i czas przebywania | do 4 obszarów pomiarowych, każdy jako wielokąt do 10 boków |
| Zliczanie grupowe | obsługiwane |
| Rozróżnianie dorosłych i dzieci | obsługiwane |
| Wykrywanie personelu | obsługiwane, po znacznikach identyfikacyjnych |
| Wykrywanie przesłonięcia | obsługiwane |
| Zliczanie wózków sklepowych | z rozróżnieniem stopnia wypełnienia(2) |
| Mapa ciepła | mapa ruchu oraz mapa czasu przebywania |
| Sklejanie urządzeń | do 8 urządzeń w wersji PoE · do 4 urządzeń w pozostałych wersjach |
| Retransmisja danych | 8 × 50000 pakietów w wersji PoE, komórkowej i Wi-Fi HaLow · 4000 pakietów w wersji LoRaWAN |
| Walidacja wideo | 1 kanał, czas trwania 4 h |
| Tryb ESG | praca pełną wydajnością przy wykryciu osób, uśpienie przy braku ruchu, na podstawie czujnika radarowego |
Łącze — wersja PoE (VS135-P)
| Port Ethernet | 1 × RJ45 10/100 Mbps, PoE PD |
| Izolacja portu | 1,5 kV RMS |
| Protokoły sieciowe | HTTP, HTTPS, MQTT, MQTTS, NTP, 802.1x, SSH, LLDP, BACnet/IP |
| Wejście i wyjście alarmowe | 1 wejście / 1 wyjście |
Łącze — wersja komórkowa (VS135-L08EU)
| Pasma | LTE (CAT 4): B1/B3/B7/B8/B20/B28 · WCDMA: B1/B8 · GSM: B3/B8 |
| Gniazdo SIM | 1 × nano SIM (4FF), 1,8 V / 3 V |
| Protokoły sieciowe | HTTP, HTTPS, MQTT, MQTTS, NTP, SSH |
Łącze — wersja Wi-Fi HaLow (VS135-HL-868M)
| Standard i tryb | IEEE 802.11ah, tryb stacji |
| Częstotliwość | 863,5 … 867,5 MHz |
| Protokoły sieciowe | HTTP, HTTPS, MQTT, MQTTS, NTP, SSH |
Łącze — wersja LoRaWAN (VS135-868M)
| Protokół | LoRaWAN |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm @300 bps |
| Tryb pracy | OTAA / ABP, Class C |
| Serwer sieciowy | Milesight IoT Cloud oraz dowolny standardowy serwer sieciowy LoRaWAN |
Pozostałe interfejsy
| Wi-Fi | IEEE 802.11 b/g/n, 2,4 GHz(3) |
| Przycisk | 1 × reset i Wi-Fi |
| Dioda LED | 1 × RGB |
| Zasilanie | 1 × gniazdo DC |
| Zarządzanie zdalne | Milesight DeviceHub oraz Milesight Development Platform |
Zasilanie i dane
| Zasilanie — wersja PoE | 802.3at PoE+ albo DC 12 V / 2 A |
| Zasilanie — pozostałe wersje | DC 12 V / 2 A |
| Pobór mocy — wersja PoE | standardowa: średnio 8 W, maks. 17 W · wysokosufitowa: średnio 10 W, maks. 24 W |
| Pobór mocy — wersja komórkowa | standardowa: średnio 8 W, maks. 17 W · wysokosufitowa: średnio 9 W, maks. 22 W |
| Pobór mocy — wersja HaLow i LoRaWAN | standardowa: średnio 7 W, maks. 15 W · wysokosufitowa: średnio 8 W, maks. 20 W |
| Pobór mocy w uśpieniu | 5 W w wersji PoE i komórkowej · 4 W w wersji HaLow i LoRaWAN |
| Pamięć lokalna | do 1 000 000 rekordów, eksport do pliku CSV |
Środowisko i obudowa
| Temperatura pracy | −20 … 50 °C |
| Wilgotność względna | 0 … 95 % RH, bez kondensacji |
| Stopień ochrony | IP40(4) |
| Wymiary | 200 × 35 × 85 mm (7,87 × 1,38 × 3,35 in) |
| Masa | 419 g w wersji PoE · 412,8 g w wersji komórkowej · 409,8 g w wersji HaLow i LoRaWAN |
| Kolor | biały albo czarny |
| Montaż | sufitowy · sufitowy na wysięgniku · na nadprożu(5) |
Obszar widzenia i obszar detekcji
| Standardowa, wysokość 2,5 m | obszar widzenia 5,75 × 4,20 m · obszar detekcji 1,84 × 1,34 m(6) |
| Standardowa, wysokość 3,0 m | obszar widzenia 6,90 × 5,03 m · obszar detekcji 2,99 × 2,18 m(6) |
| Standardowa, wysokość 3,5 m | obszar widzenia 8,05 × 5,87 m · obszar detekcji 4,14 × 3,02 m(6) |
| Wysokosufitowa, wysokość 3,5 m | obszar widzenia 4,04 × 2,90 m · obszar detekcji 2,08 × 1,49 m(6) |
| Wysokosufitowa, wysokość 5,5 m | obszar widzenia 6,35 × 4,56 m · obszar detekcji 4,39 × 3,15 m(6) |
| Wysokosufitowa, wysokość 6,5 m | obszar widzenia 7,51 × 5,38 m · obszar detekcji 5,54 × 3,98 m(6) |
Certyfikaty
| Zgodność — wersja PoE, HaLow i LoRaWAN | FCC · CE |
| Zgodność — wersja komórkowa | CE |
| Ochrona danych | GDPR |
Zawartość zestawu
| Urządzenie | 1 × VS135 w wybranej wersji łącza i wykonaniu optyki |
| Wyposażenie opcjonalne | uchwyt wielofunkcyjny do montażu na wysięgniku i na nadprożu |
| Zamawiane osobno | switch PoE+ 802.3at albo zasilacz 12 V · karta nano SIM w wersji komórkowej · bramka LoRaWAN w wersji LoRaWAN |
Warunki i uwagi
- Wartość podana jako górna granica dokładności zliczania osób.
- Funkcja dostępna w wersji PoE, komórkowej i Wi-Fi HaLow.
- Punkt dostępowy Wi-Fi służy wyłącznie do konfiguracji urządzenia przez Web GUI.
- Suche wnętrza, bez ochrony przed wodą.
- Montaż na wysięgniku i na nadprożu wymaga opcjonalnego uchwytu wielofunkcyjnego.
- Obszar widzenia to zakres widoczny dla urządzenia, prezentowany na podglądzie na żywo. Obszar detekcji to część obszaru widzenia, w której urządzenie wykrywa zmianę liczby osób.
