Producent: Milesight
- Bezprzewodowe wdrożenie w technologii LoRaWAN
- Elastyczne dwukierunkowe zliczanie osób
- Wysoka dokładność przy zachowaniu korzystnej ceny
- W 100% anonimowa detekcja
- Duży obszar detekcji
- Do 4 lat pracy na baterii przy wysokiej częstotliwości raportowania
- Unikalna komunikacja Milesight D2D
- Zarządzanie urządzeniami i rozwijanie aplikacji
Cena od 384,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajVS350-868MLicznik przechodzących osóbNa zamówienie Gwarancja: 384,00 zł472,32 złZaloguj się, aby poznać swoją cenę VS350-868MLicznik przechodzących osóbDostępność: Na zamówienieCena netto:384,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajVS351-868MLicznik ludzi z AI z detekcją ciepła, przewodowyNa zamówienie Gwarancja: 605,00 zł744,15 złZaloguj się, aby poznać swoją cenę VS351-868MLicznik ludzi z AI z detekcją ciepła, przewodowyDostępność: Na zamówienieCena netto:605,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajVS351-868M-BatLicznik ludzi z AI z detekcją ciepła, bateryjnyNa zamówienie Gwarancja: 761,00 zł936,03 złZaloguj się, aby poznać swoją cenę VS351-868M-BatLicznik ludzi z AI z detekcją ciepła, bateryjnyDostępność: Na zamówienieCena netto:761,00 zł
Opis

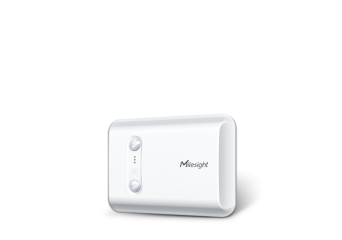

Czujnik zliczania osób w przejściu · LoRaWAN EU868 · Milesight D2D · podwójny PIR
W korytarzach biurowych, w przejściach sklepowych i przy wejściach do węzłów sanitarnych liczba przechodzących osób rozstrzyga o harmonogramie sprzątania i o wykorzystaniu powierzchni. Milesight VS350 rozdziela kierunki ruchu dwoma torami PIR w przejściu o szerokości do 3,1 m, bez rejestracji obrazu. Dwa wymienne ogniwa 2700 mAh utrzymują raport co 10 min przez 9,7 roku (SF7, EU868).
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Zliczanie dwukierunkowe
pomiar ruchu osób
Dwa tory PIR rozdzielają kierunek przejścia
Dwa czujniki PIR obserwują przejście z przesunięciem względem siebie. Kolejność, w jakiej zmienia się promieniowanie podczerwone na obu torach, wyznacza kierunek ruchu, a licznik prowadzi wejścia i wyjścia osobno.
Jedno urządzenie nad drzwiami podaje obłożenie sali, a nie samą liczbę przejść. Licznik okresowy i licznik skumulowany są raportowane równolegle, więc stan bieżący i ruch dobowy czyta się z tego samego pakietu.
Przejście do 3,1 m
obszar detekcji
Szerokość detekcji rośnie z wysokością montażu
Przy montażu sufitowym na wysokości 2 m czujnik obejmuje przejście o szerokości 1,85 m, a na wysokości 3 m sięga 3,1 m. Montaż ścienny na wysokości 1,2 … 1,3 m obsługuje przejście do 2,3 m.
Typowe drzwi dwuskrzydłowe i korytarz biurowy mieszczą się w zasięgu jednego czujnika. Szerokość obszaru dobiera się wysokością zawieszenia, bez dokupowania drugiego urządzenia do tego samego przejścia.
Detekcja w pełni anonimowa
ochrona danych
Pomiar oparty na promieniowaniu podczerwonym
Czujnik rejestruje wyłącznie zmianę promieniowania podczerwonego w polu widzenia obu torów PIR. Pakiet LoRaWAN niesie liczniki wejść i wyjść, temperaturę oraz stan ogniw, a tor pomiarowy nie tworzy obrazu.
Zgodność z RODO wynika wprost z braku obrazu w torze pomiarowym. Czujnik zawiesza się w toalecie, w przebieralni i w poczekalni przychodni, gdzie zgoda na nagrywanie wizerunku jest nie do uzyskania.
Sterowanie Milesight D2D
automatyka obiektowa
Polecenie do urządzenia wykonawczego bez bramki
Czujnik pracuje jako kontroler Milesight D2D i po przekroczeniu progu wysyła polecenie o długości 2 bajtów wprost do urządzenia wykonawczego, łączem LoRa i bez pośrednictwa bramki LoRaWAN.
Przekroczenie progu liczby osób zapala oświetlenie korytarza albo uruchamia wentylację przez odbiornik Milesight D2D. Ten sam alarm trafia równolegle do bramki LoRaWAN, jeśli włączono uplink radiowy.
Cechy
- Dwa tory PIR w jednym korpusie rozdzielają kierunek ruchu w przejściu o szerokości do 3,1 m — podaje obłożenie sali zamiast samej liczby przejść przez drzwi
- Szerokość detekcji rośnie z wysokością zawieszenia, od 1,85 m przy 2 m do 3,1 m przy 3 m — dobiera obszar do konkretnego przejścia bez drugiego czujnika nad drzwiami
- Montaż ścienny na wysokości 1,2 … 1,3 m obsługuje przejście o szerokości do 2,3 m — pozwala nadzorować wejście w pomieszczeniu o suficie podwieszanym
- Wbudowany czujnik temperatury w zakresie −30 … 70 °C z dokładnością ±0,5 °C — raportuje warunki w przejściu i wyzwala osobny próg alarmowy
- Pamięć 1000 rekordów i retransmisja z domyślnym odstępem 600 s — odtwarza liczniki z okresu, w którym bramka LoRaWAN pozostawała niedostępna
- 2 progi liczby osób, okresowy i skumulowany, z wyzwalaniem jednorazowym albo wielokrotnym — zgłasza zapełnienie sali natychmiast, bez czekania na koniec interwału
- Obudowa z tworzywa PC o obniżonej palności i szczelności IP30, zakres pracy −20 … 60 °C — przeznacza czujnik do suchych wnętrz biur, sklepów i węzłów sanitarnych
- Dwa wymienne ogniwa ER14505 2700 mAh starczają na 9,7 roku przy raporcie co 10 min (SF7, EU868) — utrzymuje licznik bez zasilania z instalacji i bez przewodu nad drzwiami
- Konfiguracja przez NFC w aplikacji ToolBox, transmisja LoRaWAN EU868 w trybie OTAA albo ABP klasy A — zestawia czujnik z bramką LoRaWAN i z Milesight Development Platform
Zastosowania
Biura i przestrzenie coworkingowe
Zliczanie wejść i wyjść w korytarzach oraz przy wejściach na open space. Licznik skumulowany pokazuje dobowe wykorzystanie piętra, a licznik okresowy — bieżące obłożenie, na podstawie którego planuje się powierzchnię najmu.
Toalety w obiektach publicznych
Pomiar liczby wejść do węzła sanitarnego na dworcu, w galerii i w urzędzie. Serwis sprzątający dostaje próg liczby osób zamiast stałego harmonogramu, a brak obrazu w torze pomiarowym dopuszcza montaż w takim pomieszczeniu.
Sklepy i galerie handlowe
Zliczanie ruchu w przejściach między strefami sprzedaży i przy wejściach do lokali o szerokości do 3,1 m. Dobowe zestawienie wejść zestawia się z liczbą paragonów i wyznacza współczynnik konwersji.
Sale konferencyjne i szkoleniowe
Kontrola liczby osób w sali podczas szkoleń i spotkań. Po przekroczeniu progu czujnik wysyła polecenie Milesight D2D do sterownika wentylacji, zanim stężenie dwutlenku węgla zdąży wzrosnąć.
Muzea, biblioteki i centra kultury
Rejestracja frekwencji w salach wystawowych i czytelniach, wymagana w sprawozdaniach dla organizatora. Pomiar bez rejestracji obrazu nie narusza komfortu zwiedzających i nie wymaga oznakowania monitoringu.
Automatyka oświetlenia i wentylacji
Wyzwalanie scen świetlnych i nawiewu z progu liczby osób w przejściu. Polecenie Milesight D2D trafia wprost do urządzenia wykonawczego, a odczyty z całej floty czujników zbiera Milesight Development Platform.
Jak to działa
01Montaż
Tylna pokrywa mocuje się do stropu dwoma kołkami, w odległości co najmniej 45 cm od ściany, albo do ściany na wysokości 1,2 … 1,3 m. Strzałka kierunku ruchu odlana w pokrywie musi wskazywać oś przejścia, po czym korpus wpina się w pokrywę.
02Kalibracja
Aplikacja ToolBox łączy się z czujnikiem przez NFC i przyjmuje sposób montażu oraz wysokość zawieszenia. Czujnik wylicza z nich i z temperatury otoczenia czułość detekcji, a korekta ręczna podnosi ją przy pominięciach i obniża przy podwójnych zliczeniach.
03Transmisja
Czujnik nadaje w paśmie EU868 z mocą 16 dBm i czułością −137 dBm, w trybie OTAA albo ABP klasy A. Raport okresowy wychodzi domyślnie co 10 min, na równych znacznikach zegara albo od chwili uruchomienia, a pakiet progowy natychmiast.
04Nadzór
Pakiet okresowy niesie liczniki wejść i wyjść, wartości skumulowane, temperaturę, czułość detekcji i stan ogniw. Pamięć 1000 rekordów oraz retransmisja co 600 s uzupełniają liczniki po przerwie w łączności.
Specyfikacja
Zliczanie osób
| Zasada pomiaru | podwójny czujnik PIR |
| Zliczanie dwukierunkowe | obsługiwane |
| Wysokość montażu sufitowego | 2 … 3 m |
| Wysokość montażu ściennego | 1,2 … 1,3 m |
| Szerokość przejścia przy montażu sufitowym | 3,1 m przy wysokości 3 m(1) |
| Szerokość przejścia przy montażu ściennym | poniżej 2,3 m(1) |
| Optymalna temperatura pracy detektora | 15 … 30 °C(2) |
| Czułość detekcji | wyliczana z wysokości montażu i temperatury otoczenia, z korektą ręczną |
| Liczniki | okresowy oraz skumulowany, osobno dla wejść i wyjść(3) |
Obszar detekcji przy montażu sufitowym
| Wysokość montażu 2,0 m | szerokość przejścia 1,85 m(4) |
| Wysokość montażu 2,2 m | szerokość przejścia 2,1 m(4) |
| Wysokość montażu 2,4 m | szerokość przejścia 2,5 m(4) |
| Wysokość montażu 2,6 m | szerokość przejścia 2,7 m(4) |
| Wysokość montażu 2,8 m | szerokość przejścia 2,9 m(4) |
| Wysokość montażu 3,0 m | szerokość przejścia 3,1 m(4) |
Pomiar temperatury
| Zakres pomiaru | −30 … 70 °C |
| Dokładność | ±0,5 °C |
| Rozdzielczość | 0,1 °C |
| Raport temperatury | w pakiecie okresowym, do wyłączenia(5) |
Progi alarmowe i sterowanie
| Próg liczby osób w oknie raportowania | pakiet alarmowy wysyłany raz, licznik zerowany na koniec okna |
| Próg liczby osób narastająco | tryb jednorazowy albo wielokrotny(6) |
| Próg temperatury | pakiet alarmowy oraz pakiet ustania alarmu(7) |
| Milesight D2D | urządzenie pracuje jako kontroler |
| Polecenie D2D | 2 bajty w zapisie szesnastkowym, wysyłane bez pośrednictwa bramki |
| Uplink LoRaWAN po alarmie D2D | opcjonalny |
| Parametry okna RX2 | przepływność i częstotliwość do ustawienia |
Pamięć i odtwarzanie danych
| Pamięć lokalna | 1000 rekordów(8) |
| Eksport danych | plik CSV przez aplikację ToolBox(9) |
| Retransmisja danych | odstęp domyślny 600 s, zmienny komendą downlink(10) |
| Odczyt danych historycznych | komendą downlink dla zadanego przedziału czasu |
Transmisja radiowa
| Protokoły | LoRaWAN, Milesight D2D |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm |
| Tryb dołączenia | OTAA albo ABP, klasa A(11) |
| Wersja LoRaWAN | V1.0.2 albo V1.0.3 |
| Port aplikacyjny | 85 domyślnie |
| Antena | wewnętrzna |
Konfiguracja i sygnalizacja
| Konfiguracja | aplikacja mobilna przez NFC, komendy downlink |
| Emulacja karty NFC | obsługiwana |
| Interwał raportowania | 10 min domyślnie |
| Tryb raportowania | na równych znacznikach zegara albo od chwili uruchomienia |
| Synchronizacja czasu | aplikacja ToolBox albo serwer sieciowy(12) |
| Dioda sygnalizacyjna | 1 × LED, wewnętrzna |
| Przycisk | 1 × reset, wewnętrzny |
| Zarządzanie zdalne | Milesight IoT Cloud, Milesight Development Platform |
Zasilanie
| Ogniwa | 2 × ER14505 Li-SOCl₂, 2700 mAh, wymienne |
| Czas pracy (SF7) | 9,7 roku(13) |
| Czas pracy (SF10) | 5,2 roku(13) |
| Wymiana ogniw | pod tylną pokrywą |
Obudowa i warunki pracy
| Materiał obudowy | PC o obniżonej palności |
| Kolor | biały |
| Wymiary | 100 × 70 × 21 mm |
| Masa | 99 g z ogniwami |
| Szczelność | IP30 |
| Temperatura pracy | −20 … 60 °C |
| Wilgotność względna | 0 … 95% bez kondensacji |
| Montaż | do stropu albo do ściany(14) |
| Orientacja | strzałka kierunku ruchu odlana w tylnej pokrywie |
Zawartość zestawu i certyfikaty
| Zestaw | czujnik, 2 × zestaw montażowy, instrukcja montażu, karta gwarancyjna |
| Ochrona danych | pomiar bez rejestracji obrazu, zgodność z RODO |
| Zgodność radiowa | CE, FCC |
| Środowiskowe | RoHS |
Warunki i uwagi
- Zasięg detekcji podany dla temperatury otoczenia 20 °C; maleje wraz ze wzrostem temperatury.
- Czułość czujników PIR silnie zależy od temperatury otoczenia; poza tym zakresem dokładność zliczania spada. Przy temperaturze od 29 do 30 °C zalecany jest montaż ścienny zamiast sufitowego.
- Wartość skumulowana jest zerowana samoczynnie po osiągnięciu 65535, także przy wyłączonym zerowaniu automatycznym.
- Wartości podane dla temperatury otoczenia 20 °C.
- Wyłączenie raportu temperatury nie wpływa na pakiety alarmowe progu temperatury.
- Tryb wielokrotny wysyła pakiet alarmowy przy każdej kolejnej wielokrotności zadanego progu. Funkcja wymaga włączonego raportu wartości skumulowanej.
- Pakiet alarmowy jest wysyłany także po przekroczeniu 30 °C, nawet przy wyłączonym progu temperatury.
- Zapisywane są wyłącznie dane zliczania osób. Dane są gromadzone także wtedy, gdy sieć pozostaje nieaktywna, a poprawny znacznik czasu wymaga wcześniejszej synchronizacji zegara.
- Aplikacja ToolBox eksportuje dane najwyżej z ostatnich 14 dni, więc eksport trzeba powtarzać regularnie.
- Retransmisja wymaga włączonej pamięci lokalnej, zwiększa liczbę transmisji w łączu nadawczym i skraca czas pracy ogniw.
- Połączenie z Milesight IoT Cloud oraz z Milesight Development Platform wymaga trybu OTAA.
- Synchronizacja z serwera sieciowego wymaga wersji LoRaWAN V1.0.3 i powtarza się co 5 dni; strefę czasową ustawia się osobno.
- Wartość dla raportu co 10 min przy 25 °C i 1000 osób dziennie, zmierzona w warunkach laboratoryjnych i podana wyłącznie w celach poglądowych.
- Przy montażu sufitowym należy zachować co najmniej 45 cm odstępu od ściany, ustawić czujnik prostopadle do posadzki i unikać sąsiedztwa źródeł ciepła, chłodu oraz silnych strumieni powietrza. Przy montażu ściennym czujnik nie może być skierowany na przezroczystą przegrodę, ponieważ czujnik PIR wykrywa ruch przez szkło.
