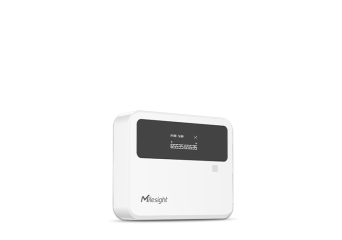

Producent: Milesight
- Dwukierunkowe zliczanie osób
- Wykorzystanie wiązek podczerwieni (IR)
- Wysoka odporność na warunki środowiskowe
- Dokładna i ekonomiczna detekcja
- 100% ochrona prywatności (zgodność z RODO)
- Żywotność baterii do 3 lat
- Bezprzewodowe wdrożenie
Cena od 650,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajVS360-868MLicznik osób na podczerwieńW magazynieGwarancja: 650,00 zł799,50 złZaloguj się, aby poznać swoją cenę VS360-868MLicznik osób na podczerwieńDostępność:W magazynieCena netto:650,00 zł
Opis
Licznik osób z barierą podczerwieni · LoRaWAN · Milesight D2D · zestaw dwóch urządzeń
W wejściach do sal konferencyjnych, na korytarzach i przy schodach ruchomych liczba przechodzących osób bywa szacowana z rezerwacji albo z obserwacji, a kamera wnosi rejestrację wizerunku. Milesight VS360 pracuje jako para urządzeń ustawionych naprzeciw siebie w odstępie 1,2 … 3 m i zlicza przejścia w obu kierunkach przerwaniem wiązki podczerwieni.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Zliczanie w dwóch kierunkach
Pomiar
Wejścia i wyjścia liczone osobno
Para urządzeń rozpina wiązkę podczerwieni w poprzek przejścia na wysokości 0,7 … 1,2 m. Przerwanie wiązki jest zliczane, a licznik rozdziela przejścia na wejścia i wyjścia.
Jeden zestaw na drzwiach sali podaje obie liczby osobno, więc obłożenie pomieszczenia wynika z różnicy między nimi.
Bez rejestracji obrazu
Prywatność
Detekcja przerwaniem wiązki, nie obrazem
Urządzenie rozpoznaje wyłącznie przerwanie wiązki podczerwieni. Nie rejestruje obrazu ani dźwięku i nie przechowuje danych pozwalających rozpoznać osobę.
W szkole, przychodni albo biurze pomiar odbywa się bez rejestracji wizerunku osób przechodzących przez wejście.
Bateria na 4 lata
Zasilanie
Cztery ogniwa ER14505 w zestawie
Każde z dwóch urządzeń pracuje na 2 ogniwach ER14505 2700 mAh. Urządzenie master wytrzymuje 4 lata (SF7, EU868, raport co 10 min, 12 h pracy dziennie).
Zestawy rozstawione po całym obiekcie nie wymagają przeglądu zasilania przez kilka lat od montażu.
Sterowanie bez bramki
Milesight D2D
Komenda wprost do urządzenia wykonawczego
W trybie kontrolera D2D wybrane zdarzenie wysyła 2-bajtową komendę do urządzenia wykonawczego Milesight, z pominięciem bramki i serwera sieciowego.
Wejście osoby do sali uruchamia oświetlenie albo wentylację w tym samym pomieszczeniu, także przy niedostępnym serwerze.
Cechy
- Bariera podczerwieni o rozstawie 1,2 … 3 m między urządzeniem master i node — obejmuje typowe drzwi i przejście korytarzowe jednym zestawem
- Zliczanie dwukierunkowe przy montażu na wysokości 0,7 … 1,2 m — rozdziela wejścia i wyjścia bez kamery nad przejściem
- Zakres pracy −20 … 50 °C przy detekcji niezależnej od temperatury otoczenia — pracuje w nieogrzewanym przedsionku i w zaciemnionym korytarzu
- Pamięć 1000 zapisów historycznych z retransmisją danych — odtwarza odczyty z czasu, w którym łącze radiowe było niedostępne
- Ekran OLED urządzenia master z licznikiem, poziomem baterii i stanem justowania — potwierdza poprawne ustawienie pary na miejscu montażu
- Cztery ogniwa ER14505 2700 mAh na 4 lata pracy (SF7, EU868) — ogranicza obsługę zestawu do wymiany baterii raz na kilka lat
- Tryb hibernacji z harmonogramem oraz tryby zliczania High i Low Traffic Period — dopasowuje pobór energii do godzin pracy obiektu i natężenia ruchu
- Konfiguracja z aplikacji ToolBox przez NFC i przełącznik DIP zasięgu w urządzeniu node — uruchamia zestaw na miejscu montażu, bez podłączania go do sieci
- Protokół Milesight D2D z 2-bajtową komendą i zgodność z bramkami LoRaWAN — przekazuje zdarzenia do systemu obiektu i steruje urządzeniem wykonawczym
Zastosowania
Sale konferencyjne i szkoleniowe
Pomiar rzeczywistego obłożenia sali względem rezerwacji w kalendarzu. Licznik rozdziela wejścia i wyjścia, a komenda Milesight D2D uruchamia oświetlenie i wentylację po wejściu pierwszej osoby.
Korytarze i klatki schodowe
Zliczanie natężenia ruchu na ciągach komunikacyjnych w ciągu doby. Zestaw montowany na dwóch przeciwległych ścianach nie wymaga tras kablowych ani przewiertów przez korytarz.
Schody ruchome i przejścia
Kontrola liczby osób korzystających z przejścia w kolejnych godzinach. Detekcja przerwaniem wiązki pozostaje odporna na zmiany oświetlenia i na kolor odzieży przechodzących.
Sklepy tymczasowe i wyspy handlowe
Liczenie odwiedzających w punkcie działającym przez kilka tygodni. Montaż na taśmie 3M i zasilanie bateryjne pozwalają zdjąć zestaw po zakończeniu ekspozycji bez śladów na ścianie.
Przychodnie i poczekalnie
Pomiar liczby pacjentów wchodzących do poczekalni w kolejnych godzinach przyjęć. Pomiar obywa się bez rejestracji obrazu, a zestaw pracuje na bateriach przez kilka lat.
Muzea i sale wystawowe
Zliczanie zwiedzających przy wejściu do sali ekspozycyjnej. Odczyty z kolejnych sal pokazują rozkład ruchu po wystawie i trafiają do systemu przez bramkę LoRaWAN obsługującą budynek.
Jak to działa
01Montaż
Urządzenie node mocuje się na wysokości 0,7 … 1,2 m taśmą 3M albo na wkręty, a przełącznik DIP ustawia w pozycji Short do 2 m i Long powyżej. Urządzenie master trafia równolegle naprzeciw, bez przeszkód między nimi.
02Konfiguracja
Aplikacja Milesight ToolBox odczytuje urządzenie master przez NFC. Ustawia się tryb OTAA lub ABP, pasmo EU868, interwał raportu, tryb zliczania oraz harmonogram hibernacji. Klucz i komendy Milesight D2D wpisuje się w tym samym kroku.
03Transmisja
Przerwanie wiązki jest zliczane z podziałem na kierunki, a wynik wychodzi ramką LoRaWAN klasy A w paśmie EU868 z mocą 16 dBm. Zapisy z pamięci na 1000 pozycji są retransmitowane po odzyskaniu łączności.
04Nadzór
Serwer sieciowy przekazuje odczyty do Milesight Development Platform, gdzie porównuje się ruch w kolejnych strefach obiektu. Ekran OLED urządzenia master pokazuje bieżący licznik, poziom baterii i stan justowania pary.
Specyfikacja
Pomiar i detekcja
| Technologia | bariera podczerwieni (IR breakbeam) |
| Budowa zestawu | urządzenie master i urządzenie node |
| Zliczanie dwukierunkowe | tak |
| Wysokość montażu | 0,7 … 1,2 m |
| Zasięg detekcji | 1,2 … 3 m(1) |
Transmisja radiowa
| Protokół | LoRaWAN, Milesight D2D |
| Pasmo pracy | EU868(2) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbioru | −137 dBm |
| Tryb pracy | OTAA/ABP, klasa A |
| Antena | wewnętrzna |
Obsługa i funkcje
| Ekran | 1 × OLED w urządzeniu master(3) |
| Sygnalizacja | 1 × dioda w urządzeniu node |
| Przyciski | 1 × przycisk zasilania w każdym urządzeniu; 1 × przycisk reset (wewnętrzny, urządzenie master) |
| Włączanie i wyłączanie | przycisk zasilania albo aplikacja mobilna przez NFC |
| Konfiguracja | NFC przez aplikację mobilną (urządzenie master) |
| Pamięć danych | 1000 zapisów |
| Funkcje zaawansowane | tryb hibernacji, retransmisja danych, odczyt danych historycznych, kontroler Milesight D2D |
| Tryby zliczania | High Traffic Period Mode, Low Traffic Period Mode |
Zasilanie
| Bateria | 2 × ER14505 Li-SOCl2 2700 mAh w każdym urządzeniu |
| Czas pracy urządzenia master | do 4 lat (SF7, EU868); do 3 lat (SF10, EU868)(4) |
| Czas pracy urządzenia node | do 4 lat w trybie Low Traffic Period; do 3 lat w trybie High Traffic Period(5) |
Obudowa i warunki pracy
| Stopień ochrony | IP30 |
| Materiał i kolor | poliwęglan samogasnący, biały(6) |
| Wymiary | 76 × 62 × 20 mm |
| Masa | master 88,4 g, node 85 g (z bateriami); master 53 g, node 49,6 g (bez baterii) |
| Montaż | na ścianie, taśmą 3M albo na wkręty |
| Temperatura pracy | −20 … 50 °C |
| Wilgotność względna | 0 … 95 %(7) |
Certyfikaty i zawartość opakowania
| Certyfikaty | CE, FCC |
| Zawartość opakowania | zestaw VS360, 2 × pokrywa tylna, 4 × zestaw montażowy, 2 × taśma dwustronna 3M, skrócona instrukcja, karta gwarancyjna |
Warunki i uwagi
- Odległość między urządzeniem master a urządzeniem node. Wartości katalogowe zmierzono przy rozstawie 1,5 m.
- Urządzenie produkowane jest także w wersjach CN470, IN865, RU864, US915, AU915, KR920 i AS923-1/2/3/4; oferta obejmuje wyłącznie wersję EU868.
- Ekran pokazuje poziom baterii, licznik osób i stan justowania pary.
- Wartości dla interwału raportu 10 min, 12 h pracy dziennie i temperatury 25 °C, zmierzone w warunkach laboratoryjnych i podane wyłącznie w celach poglądowych.
- Wartości dla 12 h pracy dziennie i temperatury 25 °C, zmierzone w warunkach laboratoryjnych i podane wyłącznie w celach poglądowych.
- Kolor czarny dostępny na zamówienie.
- Wartość bez kondensacji.
