Producent: Milesight
- Łatwe wykonywanie wielu akcji za pomocą przycisku
- Wykorzystanie możliwości technologii LoRaWAN
- Konfiguracja za pomocą NFC
- Niezawodna żywotność baterii do 5 lat
Cena od 189,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWS101-868MSmart buttonNa zamówienie Gwarancja: 189,00 zł232,47 złZaloguj się, aby poznać swoją cenę WS101-868MSmart buttonDostępność: Na zamówienieCena netto:189,00 zł
Opis

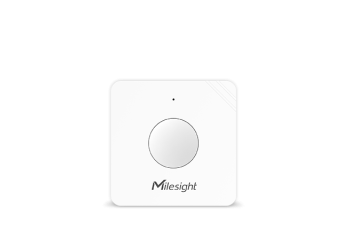

Przycisk przywoławczy · LoRaWAN · Milesight D2D · bateria ER14335
W toaletach ogólnodostępnych, salach lekcyjnych i pokojach hotelowych zgłoszenie usterki albo wezwanie obsługi wymaga telefonu do recepcji, a obsługa dowiaduje się o nim z opóźnieniem. Milesight WS101 rozróżnia 3 akcje przycisku - krótkie, długie i podwójne naciśnięcie - i nadaje każdą z nich w paśmie EU868 z mocą 16 dBm. Protokół Milesight D2D przekazuje komendę wprost do innego urządzenia Milesight.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Trzy akcje przycisku
Obsługa zdarzeń
Krótkie, długie i podwójne naciśnięcie
Jeden przycisk rozróżnia trzy akcje: naciśnięcie krótkie, długie powyżej 3 s oraz podwójne w odstępie do 3 s. Każdej akcji przypisuje się osobne zdarzenie w aplikacji ToolBox.
Jedno urządzenie na ścianie obsługuje zgłoszenie sprzątania, wezwanie obsługi technicznej i alarm, bez dokładania kolejnych przycisków.
Sterowanie bez bramki
Milesight D2D
Komenda wprost do urządzenia wykonawczego
W trybie kontrolera D2D każda akcja wysyła 2-bajtową komendę do urządzenia wykonawczego Milesight, z pominięciem bramki i serwera sieciowego. Obie strony łączy wspólny klucz D2D.
Naciśnięcie przycisku przełącza gniazdo lub oświetlenie w tym samym pomieszczeniu także wtedy, gdy łącze do serwera jest niedostępne.
Bateria na 9,5 roku
Zasilanie
Wymienne ogniwo ER14335 Li-SOCl2
Ogniwo 1650 mAh w formacie ER14335 zasila przycisk do 9,5 roku (SF7, EU868, raport co 1080 min, 10 naciśnięć dziennie). Baterię wymienia się po zdjęciu tylnej pokrywy.
Przyciski rozstawione po całym obiekcie nie wymagają przeglądu zasilania przez kilka lat od montażu.
Konfiguracja przez NFC
Uruchomienie
Odczyt i zapis ustawień telefonem
Aplikacja Milesight ToolBox odczytuje i zapisuje ustawienia przez NFC po przyłożeniu telefonu do obudowy. Gotowy zestaw ustawień zapisuje się jako szablon.
Partię przycisków dla całego piętra konfiguruje się jednym szablonem, bez podłączania każdego z nich do sieci.
Cechy
- Jeden przycisk rozróżnia 3 akcje: naciśnięcie krótkie, długie i podwójne — przypisuje trzy różne zgłoszenia do jednego urządzenia na ścianie
- Tryb kontrolera Milesight D2D z 2-bajtową komendą sterującą — przełącza gniazdo lub sterownik Milesight bez pośrednictwa bramki i serwera
- Zasięg transmisji do 15 km w terenie otwartym przy mocy nadawania 16 dBm — obejmuje budynki rozrzucone po kampusie jedną bramką LoRaWAN
- Czułość odbioru −137 dBm i praca w klasie A w trybie OTAA lub ABP — dołącza przycisk do sieci LoRaWAN pracującej już w obiekcie
- Obudowa z samogasnącego poliwęglanu w stopniu ochrony IP30, zakres pracy −20 … 60 °C — pracuje w salach, na korytarzach i w pokojach hotelowych
- Wymienne ogniwo ER14335 Li-SOCl2 1650 mAh na 9,5 roku pracy (SF7, EU868) — ogranicza obsługę przycisku do wymiany baterii raz na kilka lat
- Raport poziomu baterii w interwale od 1 min do 1080 min — dopasowuje kontrolę zasilania do liczby przycisków w instalacji
- Masa 38,8 g i montaż na wkręty, taśmę 3M albo smycz — przenosi przycisk między salą a stanowiskiem pracy bez śladów na ścianie
- Zgodność z bramkami LoRaWAN, platformą Milesight Development Platform i Milesight IoT Cloud — przekazuje zgłoszenia do systemu, z którego korzysta już obsługa obiektu
Zastosowania
Toalety ogólnodostępne
Zgłoszenie braku papieru lub zabrudzenia przez osobę korzystającą z toalety. Krótkie naciśnięcie wysyła wezwanie serwisu sprzątającego, a długie zgłasza usterkę armatury do osobnego zdarzenia w systemie.
Pokoje hotelowe i pensjonaty
Wezwanie obsługi z pokoju, łazienki albo sali śniadaniowej. Przycisk mocowany na taśmie 3M nie wymaga wiercenia w wykończonej ścianie i przenosi się razem z aranżacją pokoju.
Domy opieki i placówki opiekuńcze
Przywołanie personelu przez podopiecznego z pokoju lub łazienki. Czerwony przycisk w wersji SOS odróżnia się od przycisku scen, a zgłoszenie trafia do dyżurki przez bramkę LoRaWAN obsługującą całe piętro.
Szkoły i sale lekcyjne
Zgłoszenie awarii projektora lub wezwanie konserwatora z sali lekcyjnej. Jedna bramka w budynku odbiera zgłoszenia ze wszystkich sal, a każde naciśnięcie jest potwierdzane diodą i buzzerem.
Biura i sale konferencyjne
Uruchamianie scen w sali konferencyjnej: oświetlenia, gniazda albo rolety. Komenda Milesight D2D trafia wprost do urządzenia wykonawczego, więc scena działa niezależnie od dostępności serwera.
Hale produkcyjne i magazyny
Wezwanie brygadzisty lub wózka do stanowiska kompletacji. Przycisk na smyczy albo przykręcony do regału zgłasza zdarzenie do systemu nadrzędnego przez bramkę pracującą w hali.
Jak to działa
01Montaż
Przycisk mocuje się taśmą 3M na gładkiej powierzchni albo na wkręty: tylną pokrywę zdejmuje się, przykręca do kołków w ścianie i zatrzaskuje na niej korpus. Otwór przy krawędzi obudowy przyjmuje smycz do noszenia przycisku przy sobie.
02Konfiguracja
Aplikacja Milesight ToolBox odczytuje przycisk przez NFC po przyłożeniu telefonu do obudowy. Ustawia się tryb OTAA lub ABP, pasmo EU868, zdarzenie dla każdej akcji oraz klucz i komendy Milesight D2D. Ustawienia zapisuje się jako szablon.
03Transmisja
Naciśnięcie wysyła ramkę LoRaWAN klasy A do bramki, a w trybie kontrolera D2D także komendę wprost do urządzenia wykonawczego. Dioda i buzzer potwierdzają akcję, a osobny raport przekazuje poziom naładowania baterii.
04Nadzór
Serwer sieciowy przypisuje każdej akcji własne zdarzenie i przekazuje je do Milesight Development Platform lub Milesight IoT Cloud. Rozładowanie ogniwa zgłasza osobna ramka, a ustawienia zmienia się zdalnie komendą downlink.
Specyfikacja
Transmisja radiowa
| Technologia | LoRaWAN, Milesight D2D |
| Pasmo pracy | EU868(1) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbioru | −137 dBm(2) |
| Antena | wewnętrzna |
| Tryb pracy | OTAA/ABP, klasa A |
| Zasięg | do 15 km(3) |
Przycisk i sygnalizacja
| Przycisk zewnętrzny | 1 × przycisk naciskowy, średnica 20 mm |
| Akcje przycisku | naciśnięcie krótkie, długie (powyżej 3 s), podwójne (odstęp do 3 s)(4) |
| Przycisk wewnętrzny | 1 × przycisk reset |
| Sygnalizacja optyczna | 1 × dioda stanu i alarmu |
| Sygnalizacja dźwiękowa | 1 × buzzer |
Konfiguracja i funkcje
| Konfiguracja | aplikacja mobilna przez NFC lub komenda downlink |
| Funkcja zaawansowana | kontroler Milesight D2D |
| Interwał raportu poziomu baterii | 1080 min domyślnie, zakres 1 … 1080 min |
| Platformy | Milesight Development Platform, Milesight IoT Cloud |
Zasilanie
| Bateria | 1 × ER14335 Li-SOCl2, 1650 mAh |
| Czas pracy | do 9,5 roku (SF7, EU868); do 7,7 roku (SF10, EU868)(5) |
Obudowa i warunki pracy
| Stopień ochrony | IP30 |
| Materiał obudowy | poliwęglan samogasnący |
| Kolor | biały; przycisk biały (wersja Scene) lub czerwony (wersja SOS) |
| Wymiary | 50 × 50 × 18 mm |
| Masa | 38,8 g (z baterią) |
| Montaż | na gładkiej powierzchni na wkręty lub taśmę 3M, na smyczy |
| Temperatura pracy | −20 … 60 °C |
| Wilgotność względna | 90 %(6) |
Certyfikaty i zawartość opakowania
| Certyfikaty | CE, FCC, LoRaWAN Certified |
| Zgodność środowiskowa | RoHS |
| Zawartość opakowania | przycisk WS101, 2 × zestaw montażowy, skrócona instrukcja, karta gwarancyjna |
| Zastosowanie | przywoływanie i sterowanie(7) |
Warunki i uwagi
- Urządzenie produkowane jest także w wersjach CN470, IN865, RU864, US915, AU915, KR920 i AS923-1/2/3/4; oferta obejmuje wyłącznie wersję EU868.
- Wartość dla przepływności 300 bps.
- Wartość dla bezpośredniej widoczności między urządzeniem a bramką.
- Podwójne naciśnięcie można wyłączyć w aplikacji ToolBox.
- Wartości dla interwału raportu 1080 min, 10 naciśnięć dziennie i temperatury 25 °C, zmierzone w warunkach laboratoryjnych i podane wyłącznie w celach poglądowych.
- Wartość bez kondensacji.
- Urządzenie pełni funkcję przycisku przywoławczego i sterującego; producent zastrzega, że nie może być jedynym środkiem wzywania pomocy w sytuacji zagrożenia.
