Producent: Milesight
- Odpowiedni do różnych dozowników ręczników papierowych
- Dokładne monitorowanie poziomu napełnienia dzięki technologii ToF
- Żywotność baterii do 2 lat z jedną baterią pastylkową
- Bezprzewodowa instalacja i łatwa konserwacja
Cena od 202,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWS201-868MCzujnik zapełnieniaNa zamówienie Gwarancja: 202,00 zł248,46 złZaloguj się, aby poznać swoją cenę WS201-868MCzujnik zapełnieniaDostępność: Na zamówienieCena netto:202,00 zł
Opis
Czujnik poziomu napełnienia · LoRaWAN EU868 · pomiar ToF · ogniwo CR2450
W toaletach galerii handlowych, biurowców i dworców zapas papieru sprawdza się obchodem, a pusty podajnik zgłasza dopiero użytkownik. Milesight WS201 mierzy odległość do zapasu w zakresie od 1 cm do 55 cm z dokładnością ±1 cm i podaje pozostałą ilość w procentach. Ogniwo CR2450 wystarcza na 3,6 roku pracy (SF7, EU868, raport co 60 min).
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Pomiar ToF od 1 do 55 cm
Pomiar odległości
Wiązka 25° i martwa strefa 1 cm
Czujnik ToF mierzy czas przelotu wiązki do powierzchni zapasu, w polu widzenia 25° z tolerancją kąta ±5°. Zakres obejmuje od 1 cm do 55 cm przy dokładności ±1 cm i rozdzielczości 1 mm.
Martwa strefa 1 cm pozwala umieścić czujnik tuż nad zapasem, po wewnętrznej stronie pokrywy podajnika. Pomiar odbywa się bezdotykowo, bez części ruchomych stykających się z papierem.
Próg zapasu w procentach
Zgłaszanie zapasu
Dwa progi alarmowe i zgłoszenie ustąpienia
Zmierzona odległość jest przeliczana na pozostałą ilość względem zadanej głębokości podajnika, ustawianej w przedziale od 1 cm do 55 cm. Próg alarmu wynosi domyślnie 30%.
Serwis otrzymuje zgłoszenie w chwili spadku zapasu poniżej progu, a nie przy najbliższym obchodzie. Powrót powyżej progu wysyła osobny pakiet potwierdzający uzupełnienie podajnika.
3,6 roku pracy na ogniwie
Autonomia
Ogniwo CR2450 i tryb uśpienia
Zasilanie stanowi wymienne ogniwo CR2450 o pojemności 590 mAh. Przy raporcie co 60 min praca trwa 3,6 roku przy SF7 i 2,3 roku przy SF10 w paśmie EU868.
Tryb uśpienia wstrzymuje pomiar i transmisję w zaplanowanych godzinach, na przykład po zamknięciu galerii. Wymiana ogniwa odbywa się po zsunięciu tylnej pokrywy, bez narzędzi.
Montaż taśmą 3M bez narzędzi
Zabudowa
Obudowa mieszcząca się w podajniku

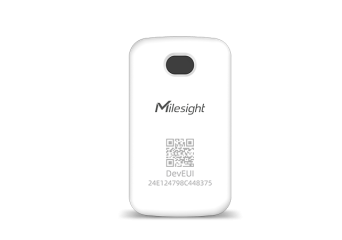

Obudowa z ABS i PC w wykonaniu trudnopalnym ma grubość 12 mm i mocuje się taśmą 3M do płaskiej powierzchni. Wnętrze pokrywa powłoka przeciwwilgociowa.
Czujnik mieści się w pokrywie typowego podajnika i nie zmienia sposobu jego otwierania. Kod DevEUI wydrukowany na obudowie skraca rejestrację urządzenia do zeskanowania.
Cechy
- Czujnik ToF o polu widzenia 25° i martwej strefie 1 cm — mierzy zapas tuż pod pokrywą podajnika, bez kontaktu z papierem
- Zakres pomiaru od 1 cm do 55 cm przy dokładności ±1 cm — obejmuje podajniki od najpłytszych po pełnowymiarowe rolki przemysłowe
- Rozdzielczość 1 mm i przeliczenie odległości na procent zapasu — podaje stan napełnienia w jednostce zrozumiałej dla służb sprzątających
- Dwa progi alarmowe w przedziale 0 … 100%, domyślnie 30% — rozdziela zgłoszenie ostrzegawcze od zgłoszenia o całkowitym braku papieru
- Powłoka przeciwwilgociowa wewnątrz obudowy z ABS i PC trudnopalnego — utrzymuje pracę w wilgotnym powietrzu sanitariatów i przy zabudowie metalowej
- Ogniwo CR2450 590 mAh na 3,6 roku (SF7, EU868, raport co 60 min) — ogranicza obsługę urządzenia do wymiany ogniwa raz na kilka lat
- Tryb uśpienia z harmonogramem dobowym i tygodniowym — wstrzymuje pomiar po zamknięciu obiektu i wydłuża pracę ogniwa
- Konfiguracja przez NFC w aplikacji ToolBox oraz komendą downlink — pozwala ustawić głębokość podajnika i progi bez otwierania obudowy
- Moc nadawania 16 dBm w EU868, zgodność z bramami LoRaWAN i Milesight IoT Cloud — włącza czujnik do istniejącej sieci obiektu bez osobnej bramy i serwera
Zastosowania
Toalety w galeriach handlowych
Nadzór nad zapasem papieru w kilkudziesięciu podajnikach na kilku poziomach. Zgłoszenie progowe kieruje obsługę do konkretnej kabiny zamiast do obchodu całego piętra, a tryb uśpienia wycisza czujniki po zamknięciu obiektu.
Biurowce i budynki administracji
Kontrola sanitariatów na kondygnacjach obsługiwanych przez jeden zespół serwisowy. Odczyt pozostałej ilości w procentach trafia do serwera sieciowego LoRaWAN wspólnego z pozostałymi czujnikami budynku.
Dworce, lotniska i metro
Monitorowanie toalet o bardzo dużym natężeniu ruchu, gdzie zapas kończy się w ciągu godzin. Raport co 60 min i natychmiastowy pakiet progowy kierują obsługę do podajnika przed skargą podróżnego.
Hotele i obiekty konferencyjne
Nadzór nad toaletami części ogólnodostępnej w czasie kongresów i bankietów. Powłoka przeciwwilgociowa utrzymuje pracę w wilgotnym powietrzu, a obudowa mocowana taśmą nie narusza wyposażenia wnętrza.
Szkoły i uczelnie
Kontrola sanitariatów w czasie przerw międzylekcyjnych i sesji egzaminacyjnej. Harmonogram uśpienia dopasowuje pracę czujnika do godzin zajęć i oszczędza ogniwo w czasie ferii oraz wakacji.
Szpitale i przychodnie
Nadzór nad toaletami dla pacjentów i personelu, gdzie brak papieru zgłaszany jest rzadko i późno. Pomiar bezdotykowy nie wymaga otwierania podajnika ani kontaktu personelu z jego wnętrzem.
Jak to działa
01Montaż
Czujnik przykleja się taśmą 3M do płaskiej powierzchni po wewnętrznej stronie pokrywy podajnika, okienkiem pomiarowym w stronę zapasu. Do podajników metalowych dostępny jest opcjonalny zestaw magnetyczny do mocowania urządzenia bez kleju.
02Pomiar i próg
Po ustawieniu głębokości podajnika czujnik przelicza zmierzoną odległość na pozostałą ilość w procentach. Przekroczenie progu, domyślnie 30%, wysyła pakiet alarmowy natychmiast, poza kolejnym raportem okresowym.
03Transmisja
Pakiet trafia do bramy LoRaWAN w paśmie EU868 z mocą 16 dBm, w interwale od 60 do 1080 min. Ładunek zawiera poziom naładowania ogniwa, zmierzoną odległość w milimetrach i pozostałą ilość w procentach.
04Nadzór
Serwer sieciowy przekazuje odczyty do Milesight IoT Cloud albo Milesight Development Platform. Powrót zapasu powyżej progu wysyła pakiet potwierdzający uzupełnienie, więc lista podajników do obsługi obejmuje wyłącznie pozycje bieżące.
Materiał wideo
WS201 — Materiał wideo producenta
Specyfikacja
Transmisja radiowa
| Standard | LoRaWAN |
| Pasmo | EU868 |
| Antena | wewnętrzna |
| Moc nadawania | 16 dBm |
| Czułość odbioru | −132 dBm(1) |
| Tryb pracy | OTAA/ABP, klasa A |
| Interwał raportu | 60 … 1080 min, domyślnie 1080 min |
Pomiar odległości
| Zasada pomiaru | czas przelotu wiązki (ToF) |
| Pole widzenia | 25° |
| Tolerancja kąta pola widzenia | ±5° |
| Zakres pomiarowy | 1 … 55 cm |
| Dokładność | ±1 cm |
| Rozdzielczość | 1 mm |
| Interwał zbierania danych | konfigurowalny, niezależny od interwału raportu |
Zgłaszanie zapasu
| Głębokość podajnika | 1,0 … 55,0 cm, ustawiana w konfiguracji |
| Pozostała ilość | raportowana w procentach(2) |
| Progi alarmowe | 2, w przedziale 0 … 100%, domyślnie 30% |
| Alarm progowy | wysyłany natychmiast po przekroczeniu progu |
| Zgłoszenie ustąpienia alarmu | konfigurowalne |
| Tryb uśpienia | harmonogram dobowy i tygodniowy(3) |
| Zawartość pakietu | poziom naładowania ogniwa, odległość w milimetrach, pozostała ilość w procentach |
Zasilanie
| Ogniwo | 1 × CR2450, 590 mAh, wymienne |
| Czas pracy (SF7, EU868) | 3,6 roku(4) |
| Czas pracy (SF10, EU868) | 2,3 roku(4) |
Interfejsy i konfiguracja
| Przycisk | 1 × reset, wewnętrzny |
| Dioda sygnalizacyjna | 1 × wewnętrzna |
| Konfiguracja | aplikacja przez NFC, komenda downlink |
| Oznaczenie urządzenia | kod DevEUI nadrukowany na obudowie |
Obudowa i warunki pracy
| Materiał i kolor | ABS + PC trudnopalny, biały |
| Wykończenie wewnętrzne | powłoka przeciwwilgociowa |
| Wymiary | 66 × 38 × 12 mm |
| Masa | 24,7 g z ogniwem, 18,1 g bez ogniwa |
| Szczelność | IP30 |
| Temperatura pracy | −10 … +60 °C |
| Wilgotność względna | 0 … 95% bez kondensacji |
| Montaż | taśma 3M do płaskiej powierzchni(5) |
Zawartość opakowania
| Urządzenie | 1 × WS201 |
| Zasilanie | 1 × ogniwo CR2450 |
| Montaż | 1 × taśma 3M |
| Akcesoria | 1 × ściereczka do czyszczenia okna pomiarowego |
| Dokumentacja | 1 × skrócona instrukcja |
Certyfikaty
| Zgodność | CE, FCC |
| Środowiskowe | RoHS |
Warunki i uwagi
- Wartość dla przepływności 300 bps.
- Pozostała ilość wynika z różnicy między zadaną głębokością podajnika a zmierzoną odległością.
- W trybie uśpienia urządzenie wstrzymuje pomiar i transmisję.
- Wartość zmierzona w warunkach laboratoryjnych, na ogniwie dostarczanym przez producenta, przy raporcie co 60 min, dwóch zgłoszeniach braku papieru dziennie, 13 godzinach pracy dziennie i temperaturze 25 °C.
- Zestaw magnetyczny do montażu na powierzchni metalowej stanowi wyposażenie opcjonalne.
