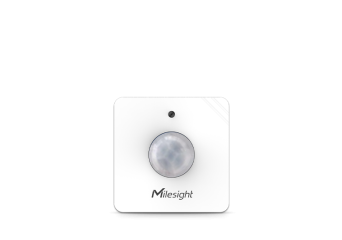

Producent: Milesight
- Precyzyjne wykrywanie obecności w technologii PIR
- Dokładny pomiar natężenia światła
- Niezawodna bezprzewodowa transmisja LoRaWAN
- Łatwa konfiguracja dzięki technologii NFC
Cena od 169,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWS202-868MCzujnik PIR i natężenia światłaW magazynieGwarancja: 169,00 zł207,87 złZaloguj się, aby poznać swoją cenę WS202-868MCzujnik PIR i natężenia światłaDostępność:W magazynieCena netto:169,00 zł
Opis
Czujnik ruchu i światła · LoRaWAN
Korytarz biurowca albo sala szkoleniowa świeci się non stop, choć stoi pusta większość dnia. WS202 wykrywa obecność w promieniu do 8 m i mierzy jasność otoczenia do 60 000 lx, więc światło włącza się tylko wtedy, gdy w pomieszczeniu jest ciemno i ktoś faktycznie w nim jest. Jedno ogniwo ER14335 starcza na 4,2 roku pracy, a pakiet LoRaWAN dociera do bramy nawet zza kilku ścian i stropów.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
4,2 roku
Zasilanie
Bateria ER14335, wymienna
Jedno ogniwo litowe 1650 mAh Li-SOCl2 wystarcza na 4,2 roku przy SF7 i na 2,4 roku przy SF10 — obie wartości dla EU868, raportu co 30 min i 30 wyzwoleń na dobę, w 25 °C.
Baterię wymienia się po zdjęciu tylnej pokrywy obudowy — jedynym dopuszczonym ogniwem zamiennym jest ER14335 Li-SOCl2.
60 000 lx
Czujnik światła
Próg jasności decyduje, czy alarm leci od razu
Wbudowany czujnik mierzy natężenie światła w zakresie 1 … 60 000 lx i klasyfikuje je jako Jasno albo Ciemno według progu ustawionego w aplikacji.
Gdy ruch i stan światła spełniają zadany warunek jednocześnie, WS202 wysyła alarm natychmiast. W pozostałych przypadkach zdarzenie czeka na najbliższy raport okresowy.
D2D
Bez bramy
Komenda prosto do przełącznika albo sterownika
Po wykryciu ruchu lub zmianie progu jasności czujnik wysyła komendę wprost do innego urządzenia Milesight — na przykład przełącznika WS50x albo sterownika oświetlenia WS558 — z pominięciem bramy i serwera sieciowego.
Światło włącza się nawet wtedy, gdy brama akurat nie odpowiada. Równoległe wysłanie pakietu do bramy włącza się osobno, niezależnie od komendy D2D.
NFC
Konfiguracja
Telefon zamiast serwisowego laptopa
Tryb dołączenia, interwał raportu, próg jasności i komendy D2D ustawia się, przykładając telefon do obudowy. Zapis ustawień chroni hasło.
Gotowe ustawienia zapisują się w aplikacji jako szablon i przechodzą na kolejne sztuki bez przepisywania. Urządzenie obsługuje też tryb emulacji karty NFC.
Cechy
- Czujnik PIR o zasięgu do 8 m sprzężony z pomiarem jasności otoczenia — wysyła alarm ruchu natychmiast tylko przy zgodnym progu światła — inne zdarzenia trafiają do najbliższego raportu
- Soczewka Fresnela z polem detekcji 120° w poziomie i 100° w pionie — zawężają je naklejki maskujące z kompletu do 70°/60°, gdy czujnik ma pomijać ruch przy sąsiednim stanowisku
- Zgodność potwierdzona certyfikatami CE, FCC i LoRaWAN Certified — oznacza zgodność ze specyfikacją LoRa Alliance oraz normami bezpieczeństwa, zbadaną, nie tylko deklarowaną
- Obudowa IP30 pracująca w zakresie −20 … +60 °C — obejmuje suche wnętrza bez klimatyzacji — korytarz techniczny czy nieogrzewaną halę, nie zalane ani zapylone otoczenie
- Ogniwo ER14335 1650 mAh Li-SOCl2 starcza na 4,2 roku przy SF7 — kończy się wymianą baterii po zdjęciu tylnej pokrywy, nie wymianą całego czujnika
- Konfiguracja przez NFC obsługuje tryb emulacji karty — pozwala czytnikowi kontroli dostępu odczytać urządzenie jak kartę zbliżeniową, bez dodatkowej aplikacji
- Pojedyncza dioda sygnalizuje 3 zdarzenia — ruch, dołączenie do sieci i reset — osobnymi wzorami mrugania — umożliwia sprawdzenie stanu czujnika na miejscu, bez logowania do serwera sieciowego
- Komenda Milesight D2D trafia wprost do przełącznika WS50x albo sterownika WS558 — pomija bramę i serwer sieciowy, więc światło reaguje nawet przy przerwie w łączności bramy
- 3 opcje serwera sieciowego: Milesight Development Platform, Milesight IoT Cloud lub dowolny standardowy serwer LoRaWAN — pozwalają podłączyć czujnik bez zmiany infrastruktury, a otwarte dekodery pakietów ułatwiają integrację
Zastosowania
Korytarze i klatki w biurowcach
Światło na korytarzu świeci się cały dzień, choć ktoś przechodzi nim raz na kilkanaście minut. Czujnik na suficie obejmuje do 8 m i włącza oprawę komendą D2D wyłącznie wtedy, gdy jest ciemno i ktoś faktycznie idzie.
Sale konferencyjne i szkoleniowe
Sala stoi pusta między spotkaniami, a oświetlenie zostaje włączone z poprzedniego. Raport obecności trafia do systemu zarządzania budynkiem bez montażu czujnika w instalacji elektrycznej.
Korytarze i sale lekcyjne w szkołach
Korytarz szkolny świeci się non stop między lekcjami, choć stoi pusty przez większość dnia. Bateryjny montaż na suficie nie wymaga ciągnięcia przewodu do każdej oprawy z osobna.
Alejki regałowe w magazynie
Oświetlenie całej alejki magazynowej włączone na zapas kosztuje więcej niż punktowe załączanie przy obecności wózka czy pracownika. Zasięg do 8 m obejmuje typową szerokość alejki regałowej.
Zaplecza i pomieszczenia socjalne
Zaplecze magazynu czy pomieszczenie socjalne bywa puste większość zmiany, a światło zostaje włączone przez przypadkowe wejście. Próg jasności odróżnia dzień od nocy, więc czujnik nie reaguje na ruch przy w pełni dziennym świetle z okna.
Serwerownie i pomieszczenia techniczne
Pomieszczenie techniczne bez stałej obsługi ma odnotowywać, kiedy ktoś w nim przebywał. Obudowa IP30 wystarcza w suchym, ogrzewanym pomieszczeniu bez konieczności instalacji elektrycznej czujnika.
Jak to działa
01Montaż
Czujnik montuje się na suficie albo ścianie, wkrętami z kompletu albo na taśmie 3M. Kierunek montażu dobiera się pod kątem detekcji — zasilania i przewodu sygnałowego nie ma w ogóle.
02Konfiguracja
Wyciągnięcie paska izolacyjnego baterii uruchamia czujnik. Tryb dołączenia, interwał raportu, próg jasności i komendy D2D wprowadza się z telefonu przez NFC, jeszcze przed zawieszeniem urządzenia.
03Transmisja
Pakiet trafia do bramy LoRaWAN, w otwartym terenie nawet z 15 km. W budynku o zasięgu decyduje liczba stropów i ścian między czujnikiem a bramą, a nie odległość w linii prostej.
04Nadzór
Dane lądują w Milesight Development Platform albo w chmurze Milesight IoT Cloud. Działa też dowolny standardowy serwer LoRaWAN.
Specyfikacja
Detekcja ruchu (PIR)
| Zasada działania | pasywna podczerwień (PIR) za soczewką Fresnela |
| Pole detekcji | 120° w poziomie · 100° w pionie |
| Zasięg detekcji | maksymalnie 8 m |
| Naklejki maskujące | 3 szt. w komplecie; każda zasłania ok. 180°(1) |
Czujnik światła
| Zakres pomiaru | 1 … 60 000 lx |
| Klasyfikacja | Jasno / Ciemno według progu Min./Maks. w luksach, ustawianego w aplikacji |
| Sprzężenie z PIR | alarm ruchu wysyłany natychmiast tylko przy zgodności stanu światła z progiem; w przeciwnym razie zdarzenie trafia do najbliższego raportu okresowego |
| Włączanie pomiaru | zbieranie danych oświetlenia można włączyć lub wyłączyć osobno |
Transmisja bezprzewodowa
| Technologia | LoRaWAN, Milesight D2D |
| Antena | wewnętrzna |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm przy 300 bps |
| Tryb pracy | OTAA / ABP, klasa A |
| Zasięg | do 15 km w otwartym terenie, w linii wzroku |
| Tryb kanałowy | standardowy albo jednokanałowy |
| Port aplikacji | 85 domyślnie, konfigurowalny |
| Serwer sieciowy | Milesight Development Platform, Milesight IoT Cloud oraz dowolny standardowy serwer LoRaWAN |
Raportowanie i alarmy
| Interwał raportu okresowego | 30 min domyślnie, zakres 1…1080 min |
| Zawartość raportu | poziom baterii, stan obecności (Zajęte/Wolne), stan światła (Jasno/Ciemno) |
| Zgłoszenie obecności | stan Zajęte wysyłany natychmiast po wykryciu ruchu |
| Czas do zgłoszenia Wolne | 120 s domyślnie, konfigurowalny — brak ruchu przez ten czas przełącza stan na Wolne |
| Alarm progu światła | wysyłany natychmiast, gdy ruch i stan światła spełniają próg jednocześnie |
| Alarm niskiego poziomu baterii | jednorazowo, po spadku poziomu do 1 % |
| Milesight D2D | czujnik pracuje jako sterownik; osobna dwubajtowa komenda na zdarzenie, wysyłana bez pośrednictwa bramy |
| D2D LoRa Uplink | opcjonalne równoległe wysłanie pakietu do bramy po komendzie D2D |
| Synchronizacja czasu | przez aplikację ToolBox albo żądanie DeviceTimeReq do serwera sieciowego (LoRaWAN 1.0.3) |
| Pakiet startowy | wersja sprzętowa, wersja oprogramowania, wersja protokołu, numer seryjny, klasa urządzenia |
Zasilanie
| Bateria | 1 × ER14335 1650 mAh Li-SOCl2, wymienna |
| Czas pracy | ok. 4,2 roku przy SF7 · ok. 2,4 roku przy SF10(2) |
| Wymiana | po zdjęciu tylnej pokrywy; wyłącznie ogniwa ER14335 Li-SOCl2 |
Środowisko i obudowa
| Temperatura pracy | −20 … +60 °C |
| Wilgotność względna | do 90 %RH, bez kondensacji |
| Stopień ochrony | IP30 — obudowa do suchych wnętrz(3) |
| Materiał | poliwęglan trudnopalny |
| Kolor | biały |
| Wymiary | 50 × 50 × 23,8 mm |
| Średnica soczewki PIR | 17,2 mm |
| Masa | 40 g z baterią |
| Montaż | powierzchnie płaskie, na wkręty albo na taśmę 3M(4) |
Konfiguracja i sygnalizacja
| Konfiguracja | NFC, aplikacja Milesight ToolBox na telefon |
| Tryb emulacji karty | obsługiwany — urządzenie odczytywane jak karta zbliżeniowa przez czytnik kontroli dostępu |
| Szablon ustawień | zapis konfiguracji w aplikacji i przeniesienie na kolejne urządzenia tego samego modelu; eksport do pliku JSON |
| Zabezpieczenie | hasło zapisu ustawień |
| Aktualizacja oprogramowania | lokalnie przez aplikację ToolBox (Android) |
| Sygnalizacja | 1 × dioda stanu i alarmu — wykrycie ruchu, dołączenie do sieci, reset do ustawień fabrycznych; możliwa do wyłączenia |
| Przyciski | 1 × reset wewnętrzny |
| Dekodery pakietów | publikowane przez producenta jako otwarty kod |
Certyfikaty
| Zgodność | CE · FCC · RoHS |
| Protokół | LoRaWAN Certified |
| Bezpieczeństwo | EN62368-1 |
Zawartość zestawu
| Urządzenie | 1 × WS202 |
| Mocowanie | 2 × kotwa montażowa · 1 × taśma 3M |
| Akcesoria | 3 × naklejka maskująca pole detekcji |
| Dokumenty | 1 × skrócona instrukcja |
| Zamawiane osobno | brama LoRaWAN |
Warunki i uwagi
- Pole 70°/60° obowiązuje po wklejeniu wszystkich trzech naklejek wzdłuż pełnego obwodu soczewki; ręczne oklejenie może wprowadzać błąd pola.
- Warunki laboratoryjne: raport co 30 min, 30 wyzwoleń na dobę, 25 °C. Wartość orientacyjna.
- Stopień IP30 wymaga braku kondensacji.
- Zalecany montaż na wysokości 1,5…2,5 m nad podłogą; obszar detekcji bez poruszających się firan, wentylatorów czy innych przeszkód.
