Producent: Milesight
- Czułe wykrywanie ruchu
- Regulowane kąty detekcji
- Wysokoprecyzyjny pomiar temperatury i wilgotności
- Wysoka integralność danych dzięki funkcjom zapisu i retransmisji
- Komunikacja Milesight D2D
- Ultraniskie zużycie energii
- Łatwe wdrażanie i instalacja
Cena od 202,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWS203-868MCz. temp, wilg i ruchuW magazynieGwarancja: 202,00 zł248,46 złZaloguj się, aby poznać swoją cenę WS203-868MCz. temp, wilg i ruchuDostępność:W magazynieCena netto:202,00 zł
Opis

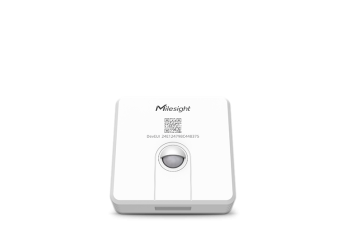

Czujnik ruchu, temperatury i wilgotności · LoRaWAN
W biurze albo placówce medycznej trudno bez obchodu ocenić, czy sala jest zajęta i czy panuje w niej komfortowa temperatura. WS203 łączy czujnik PIR o zasięgu do 6 m z pomiarem temperatury i wilgotności w jednej obudowie, raportując oba stany w tym samym pakiecie LoRaWAN. Bateria ER18505 podtrzymuje pracę do 10,7 roku bez wymiany, a lokalny zapis do 1000 wpisów chroni historię przy zaniku zasięgu.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
4 osłony PIR
Zasięg wykrywania
Pole detekcji dobierane zatrzaskiwaną osłoną
Cztery osłony PIR zmieniają pole widzenia soczewki od wąskiego pasa 38° aż po pełne 120° w poziomie, w skokach co 30° w rowku mocowania.
Jeden model dopasowuje się do wąskiego korytarza i do otwartej sali bez zmiany miejsca montażu.
do 10,7 lat baterii
Zasilanie
Bateria ER18505 utrzymuje wieloletnią pracę
Bateria litowa 4000 mAh ER18505 zasila urządzenie samodzielnie, bez zasilania sieciowego.
Przy raporcie co 30 min i 64 wyzwoleniach dziennie (SF7, dioda wyłączona, 25 °C) starcza na 10,7 roku pracy bez wymiany baterii.
1000 wpisów lokalnie
Ciągłość danych
Historia pomiarów przeżywa zanik zasięgu
Urządzenie zapisuje lokalnie do 1000 rekordów ze znacznikiem czasu i wysyła je ponownie po powrocie do sieci.
Krótka przerwa w zasięgu LoRaWAN nie oznacza dziury w historii temperatury, wilgotności ani obecności.
bez bramki
Sterowanie D2D
D2D wysyła komendę wprost do innego urządzenia
Po wykryciu zdarzenia WS203 wysyła 2-bajtową komendę D2D bezpośrednio do innego urządzenia Milesight, z pominięciem bramki i serwera sieciowego.
Reakcja — na przykład włączenie innego urządzenia — zachodzi nawet przy chwilowej awarii infrastruktury sieciowej.
Cechy
- Cztery zatrzaskiwane osłony PIR zawężają pole widzenia od 120° do 38° w poziomie — obejmują jedną sztuką i wąski korytarz, i otwartą salę, bez zmiany montażu
- Milesight D2D wysyła 2-bajtową komendę sterującą wprost do innego urządzenia Milesight — uniezależnia reakcję na wykryty ruch od bramki i serwera sieciowego
- Pakiet zdarzenia PIR niesie w 1 uplinku również temperaturę i wilgotność — trafiają do serwera jednym raportem, nie dwoma osobnymi zgłoszeniami
- Obudowa PC+ABS spełnia klasę palności UL94 V0 — pozwala montować urządzenie także w pomieszczeniach technicznych obok innej aparatury
- Zakres pracy od −20 °C do 60 °C przy wilgotności do 95 %RH bez kondensacji — znosi nieogrzewane zaplecza i korytarze zimą, o ile powietrze się nie skrapla
- Bateria ER18505 4000 mAh starcza na 10,7 roku pracy (SF7, raport co 30 min) — instalacja działa bez wymiany baterii przez większość życia budynku
- Konfiguracja przez NFC odbywa się 1 dotknięciem telefonu, bez otwierania obudowy — zmiana ustawień zajmuje chwilę przy urządzeniu już zamontowanym na ścianie
- Do 1000 wpisów zapisanych lokalnie wraca do serwera przez retransmisję po powrocie sieci — krótki zanik zasięgu LoRaWAN nie kasuje historii pomiarów
- 3 opcje serwera sieciowego — standardowy LoRaWAN, Milesight IoT Cloud lub Development Platform — łączą urządzenie z istniejącą infrastrukturą bez dodatkowego oprogramowania producenta
Zastosowania
Poczekalnia w placówce medycznej
Czujnik potwierdza obecność pacjenta w poczekalni i raportuje temperaturę oraz wilgotność powietrza w jednym urządzeniu.
Sala konferencyjna w biurze
Wykrycie obecności uruchamia raport o zajętości sali, a odczyt temperatury pomaga skoordynować pracę klimatyzacji.
Archiwum lub pomieszczenie techniczne
Rejestruje wejścia do pomieszczenia oraz warunki przechowywania — temperaturę i wilgotność — bez stałego nadzoru.
Korytarze w budynkach publicznych
Wykryty ruch włącza przez Milesight D2D oświetlenie w danym odcinku korytarza, bez pośrednictwa bramki.
Zadaszone pomieszczenie hodowlane
Łączy obecność zwierząt z temperaturą i wilgotnością w jednym raporcie, ułatwiając ocenę komfortu w oborze czy chlewni.
Pokój gościnny w obiekcie noclegowym
Wykrycie obecności gościa i bieżący odczyt TH pomagają dostosować ogrzewanie pokoju do faktycznego pobytu.
Jak to działa
01Montaż
Urządzenie mocuje się taśmą 3M lub wkrętami na wysokości 2 m, z osłoną PIR dobraną do szerokości pomieszczenia założoną na soczewkę.
02Konfiguracja
Telefon z aplikacją Milesight ToolBox odczytuje i zapisuje ustawienia przez NFC — interwał raportu, progi alarmowe i klucz D2D — bez otwierania obudowy.
03Transmisja
Urządzenie wysyła raport okresowy co 1 … 1440 min (domyślnie 30), a zmianę stanu PIR zgłasza natychmiast, w tym samym pakiecie co bieżącą temperaturę i wilgotność.
04Nadzór
Serwer LoRaWAN lub Milesight IoT Cloud pokazuje historię obecności i warunków, a do 1000 zapisanych lokalnie wpisów można wyeksportować przez aplikację ToolBox.
Materiał wideo
WS203 — Materiał wideo producenta
Specyfikacja
Detekcja ruchu (PIR)
| Zasada działania | pasywna podczerwień (PIR) za soczewką Fresnela |
| Pole detekcji (osłona fabryczna) | 120° w poziomie · 100° w pionie |
| Zasięg detekcji | maksymalnie 6 m |
| Wymienne osłony PIR | 4 szt. w komplecie — zawężają pole do 38° w poziomie i/lub 50° w pionie; kąt ustawia się w rowku mocowania co 30°(1) |
Czujnik temperatury i wilgotności
| Zakres temperatury | −20 … +60 °C |
| Dokładność temperatury | typ. ±0,3 °C (−20…0 °C) · ±0,2 °C (0…60 °C) |
| Rozdzielczość temperatury | 0,1 °C |
| Zakres wilgotności | 0…100 %RH |
| Dokładność wilgotności | typ. ±2 %RH (przy 25 °C) |
| Rozdzielczość wilgotności | 0,5 %RH |
| Wyzwalanie odczytu | każda zmiana stanu PIR dołącza bieżącą temperaturę i wilgotność do tego samego pakietu |
Transmisja bezprzewodowa
| Technologia | LoRaWAN, Milesight D2D |
| Antena | wewnętrzna |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm |
| Tryb pracy | OTAA / ABP, klasa A |
| Port aplikacji | 85 domyślnie, konfigurowalny |
| Serwer sieciowy | Milesight Development Platform, Milesight IoT Cloud oraz dowolny standardowy serwer LoRaWAN |
Raportowanie i alarmy
| Interwał raportu okresowego | 30 min domyślnie, zakres 1 … 1440 min |
| Zawartość raportu | poziom baterii, temperatura, wilgotność, stan PIR (Occupied/Vacant) |
| Zgłoszenie ruchu | pakiet wysyłany natychmiast po zmianie stanu PIR, z bieżącą temperaturą i wilgotnością w tym samym uplinku |
| Czas do zgłoszenia stanu Vacant | 5 min domyślnie, zakres 1…60 min |
| Alarm progu temperatury | wysyłany natychmiast po przekroczeniu progu Min./Maks.; ponownie dopiero po powrocie do normy i kolejnym przekroczeniu |
| Retransmisja danych | domyślny interwał 600 s (30…1200 s konfigurowalny), uruchamia się po powrocie łączności |
| Zapis lokalny | do 1000 wpisów ze znacznikiem czasu; eksport CSV przez ToolBox, maksymalnie ostatnie 14 dni |
| Milesight D2D | urządzenie pracuje jako sterownik; 2-bajtowa komenda na zdarzenie, wysyłana bez pośrednictwa bramy |
| D2D LoRa Uplink | opcjonalne równoległe wysłanie pakietu do bramy po komendzie D2D |
| Synchronizacja czasu | przez aplikację ToolBox albo żądanie DeviceTimeReq do serwera sieciowego (LoRaWAN 1.0.3), co 5 dni |
| Pakiet startowy | wersja sprzętowa, wersja oprogramowania, wersja protokołu, numer seryjny, klasa urządzenia |
Zasilanie
| Bateria | 1 × ER18505 4000 mAh Li-SOCl2, wymienna |
| Czas pracy | ok. 10,7 roku przy SF7 · ok. 5,4 roku przy SF10 (EU868)(2) |
| Wymiana | po zdjęciu tylnej pokrywy baterii; wyłącznie ogniwa ER18505 Li-SOCl2(3) |
Środowisko i obudowa
| Temperatura pracy | −20 … +60 °C |
| Wilgotność względna | do 95 %RH, bez kondensacji |
| Stopień ochrony | IP30 — obudowa do suchych wnętrz(4) |
| Materiał | PC + ABS trudnopalny, klasa UL94 V0 |
| Kolor | biały + szary |
| Wymiary | 73 × 73 × 26 mm (bez osłony PIR) |
| Średnica soczewki PIR | ok. 22 mm |
| Masa | 89,6 g z baterią |
| Montaż | taśma 3M albo wkręty montażowe(5) |
Konfiguracja i sygnalizacja
| Konfiguracja | NFC, aplikacja Milesight ToolBox na telefon |
| Tryb emulacji karty | obsługiwany — urządzenie odczytywane jak karta zbliżeniowa przez czytnik kontroli dostępu |
| Szablon ustawień | zapis konfiguracji w aplikacji i przeniesienie na kolejne urządzenia tego samego modelu; eksport do pliku JSON |
| Zabezpieczenie | hasło zapisu ustawień (domyślne do zmiany przy pierwszej konfiguracji) |
| Aktualizacja oprogramowania | lokalnie przez aplikację ToolBox |
| Sygnalizacja | 1 × dioda stanu — zasilanie i reset zawsze, zmiana stanu PIR opcjonalnie, osobnymi wzorami mrugania (czerwony/zielony); możliwa do wyłączenia |
| Przyciski | 1 × power/reset, wewnętrzny |
| Dekodery pakietów | publikowane przez producenta jako otwarty kod |
Certyfikaty
| Zgodność | CE · FCC · RoHS |
Zawartość zestawu
| Urządzenie | 1 × WS203 |
| Osłony PIR | 4 ×, różne pola detekcji |
| Mocowanie | 2 × zestaw kotew montażowych · 1 × taśma 3M |
| Dokumenty | 1 × skrócona instrukcja · 1 × karta gwarancyjna |
| Zamawiane osobno | brama LoRaWAN |
Warunki i uwagi
- Wartości maksymalne dotyczą montażu na wysokości 2 m; zalecane pole detekcji jest węższe, np. dla fabrycznej osłony 98° w poziomie i 88,8° w pionie na dystansie 5 m.
- Warunki laboratoryjne: raport co 30 min, 64 wyzwolenia na dobę, dioda wyłączona, 25 °C. Wartość orientacyjna.
- Nie stosować zamiennie baterii alkalicznych.
- Stopień IP30 wymaga braku kondensacji.
- Zalecana wysokość montażu: 2 m nad podłogą.
