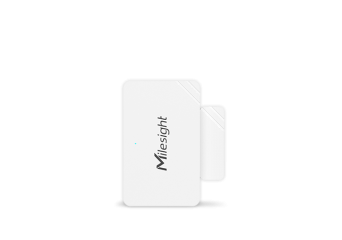

Producent: Milesight
- Ochrona przed nieoczekiwanym wejściem
- Bezprzewodowa i bezproblemowa instalacja
- Długa żywotność baterii – od 4 do 7 lat
- Prosta konfiguracja oparta na technologii NFC
Cena od 202,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWS301-868MKontaktron magnetycznyW magazynieGwarancja: 202,00 zł248,46 złZaloguj się, aby poznać swoją cenę WS301-868MKontaktron magnetycznyDostępność:W magazynieCena netto:202,00 zł
Opis
Czujnik otwarcia · LoRaWAN
Szafę rozdzielczą w bezobsługowej stacji otwiera się kilka razy w roku i nikt tego nie zapisuje. WS301 mocuje się na drzwiach bez zasilania sieciowego i bez okablowania, zgłasza każde otwarcie natychmiast, niezależnie od ustawionego interwału raportu 1080 min. Bateria ER14250 podtrzymuje pracę do 6,8 roku, a zasięg LoRaWAN do 15 km utrzymuje łączność nawet z odległych zakamarków obiektu.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
6,8 roku
Zasilanie
Bateria ER14250, wymienna
Jedno ogniwo litowe 1200 mAh Li-SOCl2 wystarcza na 6,8 roku przy SF7 i na 4,2 roku przy SF10 — obie wartości dla EU868, raportu okresowego co 1080 min i 30 wyzwoleń na dobę, w 25 °C.
Różnica między jedną a drugą wartością zależy od jakości łącza z bramą — słabszy zasięg wymusza wyższy współczynnik SF i krótszą pracę baterii.
D2D
Bez bramy
Komenda prosto do drugiego urządzenia
Po zmianie stanu czujnik wysyła komendę wprost do innego urządzenia Milesight, z pominięciem bramy i serwera sieciowego. Osobna komenda dla otwarcia, osobna dla zamknięcia.
Urządzenie po drugiej stronie reaguje niezależnie od tego, czy brama i serwer akurat odpowiadają. Równoległe wysłanie pakietu do bramy włącza się osobno.
NFC
Konfiguracja
Telefon zamiast serwisowego laptopa
Tryb dołączenia, interwał raportu i komendy D2D ustawia się, przykładając telefon do obudowy. Zapis ustawień chroni hasło.
Gotowe ustawienia zapisują się w aplikacji jako szablon i przechodzą na kolejne sztuki bez przepisywania. Przy większej instalacji każdy następny czujnik dostaje dokładnie te same parametry.
20 mm odstępu
Montaż
Dwie osobne części bez połączenia
Czujnik i magnes działają w odstępie roboczym do 20 mm w płaszczyźnie montażu, przy różnicy wysokości między częściami poniżej 20 mm.
Obie części montuje się do drzwi i okien z różnych materiałów, bez połączenia mechanicznego ani elektrycznego między nimi.
Cechy
- Przycisk sabotażowy (kanał 04) na spodzie obudowy dociskany jest przez powierzchnię montażową — zgłasza oderwanie czujnika od ściany osobno, nawet gdy magnes nie drgnął
- Odstęp roboczy do 20 mm między czujnikiem a magnesem, przy różnicy wysokości poniżej 20 mm — montuje się do drzwi i okien z różnych materiałów, bez połączenia mechanicznego ani elektrycznego
- Raport okresowy co 1080 min niesie poziom baterii i stan obu kanałów — brak raportu w spodziewanym oknie sam w sobie mówi, że czujnik zamilkł
- Zgodność potwierdzona certyfikatami CE, RoHS i LoRaWAN Certified — oznacza zgodność ze specyfikacją LoRa Alliance zbadaną, a nie tylko deklarowaną
- Niski poziom baterii zgłaszany 1 raz, po spadku do 1 % — zostawia jedno zdarzenie w dzienniku zamiast serii powtarzanych ostrzeżeń
- Ogniwo ER14250 1200 mAh wymienia się po zdjęciu tylnej pokrywy — koniec pracy baterii nie oznacza wymiany całego czujnika
- 1 dioda potwierdza dołączenie do sieci, zmianę stanu i sabotaż — pozwala sprawdzić na miejscu, czy czujnik działa, bez zaglądania do serwera
- W komplecie 3 wkręty montażowe, bez taśmy 3M — montaż na taśmie wymaga zamówienia jej osobno
- Otwarte dekodery pakietów i 3 opcje serwera sieciowego — łączą urządzenie z istniejącą infrastrukturą bez odtwarzania formatu danych z dokumentacji
Zastosowania
Rozdzielnice i szafy sterownicze
Drzwi rozdzielnicy stoją wewnątrz stacji albo węzła, w suchym pomieszczeniu bez stałej obsługi. Czujnik ma własną baterię, więc rejestruje otwarcie także wtedy, gdy w obiekcie zanikło napięcie.
Serwerownie i szafy rack
Rejestr otwarć drzwi szafy jest częścią dokumentacji dostępu, a nie systemem alarmowym. Każda szafa dostaje tę samą informację bez ciągnięcia okablowania po pomieszczeniu.
Drzwi ewakuacyjne i techniczne
Drzwi, które mają pozostać zamknięte, bywają zablokowane w otwarciu na całą zmianę. Jedna brama LoRaWAN obsługuje skrzydła rozrzucone po całym budynku, także na kondygnacjach bez doprowadzonej sieci.
Bramy i drzwi w magazynie
Drzwi między halą a strefą chłodzoną zostawione otwarte to strata, której z hali nie widać. Obudowa jest przewidziana do suchych wnętrz, więc czujnik montuje się po cieplejszej stronie przegrody.
Okna w biurach i szkołach
Uchylone okno przy pracującym ogrzewaniu widać dopiero na rachunku. Magnes o szerokości 13,5 mm mieści się na ramie skrzydła, gdzie na większy element nie ma miejsca.
Apteki i magazyny leków
Szafa z lekami pod nadzorem ma mieć zapis każdego otwarcia. Obie części mieszczą się wewnątrz mebla, bez ingerencji w jego konstrukcję.
Jak to działa
01Montaż
Czujnik na ościeżnicę, magnes na skrzydło. Wkrętak płaski do zdjęcia tylnych pokryw i wkręty z kompletu — albo sama taśma. Zasilania i przewodów nie ma w ogóle.
02Konfiguracja
Wyciągnięcie paska izolacyjnego baterii uruchamia czujnik. Parametry sieci, interwał raportu i komendy D2D wprowadza się z telefonu, jeszcze przed powieszeniem obu części.
03Transmisja
Pakiet trafia do bramy LoRaWAN, w otwartym terenie nawet z 15 km. W budynku o zasięgu decyduje liczba stropów i ścian między czujnikiem a bramą, a nie odległość w linii prostej.
04Nadzór
Dane lądują w Milesight Development Platform albo w chmurze Milesight IoT Cloud. Działa też dowolny standardowy serwer LoRaWAN.
Specyfikacja
Detekcja
| Zasada działania | styk magnetyczny — czujnik z elektroniką i bierny magnes jako dwie osobne części |
| Odstęp roboczy | 20 mm — maksymalna odległość w płaszczyźnie montażu między czujnikiem a magnesem |
| Dopuszczalne przesunięcie | różnica wysokości między częściami poniżej 20 mm |
| Ustawienie części | oznaczone pola indukcyjne obu części zwrócone do siebie |
| Podłoże | drzwi i okna z różnych materiałów; części nie wymagają styku ani połączenia |
| Wykrywanie sabotażu | przycisk na spodzie obudowy czujnika, dociskany przez powierzchnię montażową; zgłaszany osobnym kanałem |
Transmisja bezprzewodowa
| Technologia | LoRaWAN, Milesight D2D |
| Antena | wewnętrzna |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm przy 300 bps |
| Tryb pracy | OTAA / ABP, klasa A |
| Zasięg | do 15 km w otwartym terenie, w linii wzroku |
| Tryb kanałowy | standardowy albo jednokanałowy |
| Port downlink | 85 domyślnie, konfigurowalny |
| Serwer sieciowy | Milesight Development Platform, Milesight IoT Cloud oraz dowolny standardowy serwer LoRaWAN |
Raportowanie i alarmy
| Interwał raportu okresowego | 1080 min domyślnie, zakres 1 … 1080 min |
| Zawartość raportu | poziom baterii, stan magnesu, stan sabotażu |
| Alarm zmiany stanu | wysyłany w chwili zmiany stanu magnesu lub sabotażu, niezależnie od ustawionego interwału |
| Alarm niskiego poziomu baterii | jednorazowo, po spadku poziomu do 1 % |
| Milesight D2D | czujnik pracuje jako sterownik; osobna dwubajtowa komenda dla otwarcia i dla zamknięcia, wysyłana bez pośrednictwa bramy |
| D2D LoRa Uplink | opcjonalne równoległe wysłanie pakietu do bramy po komendzie D2D |
| Pakiet startowy | wersja sprzętowa, wersja oprogramowania, wersja protokołu, numer seryjny, klasa urządzenia |
Zasilanie
| Bateria | 1 × ER14250 1200 mAh Li-SOCl2, wymienna |
| Czas pracy | ok. 6,8 roku przy SF7 · ok. 4,2 roku przy SF10(1) |
| Wymiana | po zdjęciu tylnej pokrywy; wyłącznie ogniwa ER14250 Li-SOCl2(2) |
Środowisko i obudowa
| Temperatura pracy | −20 … +60 °C |
| Wilgotność względna | do 90 %RH, bez kondensacji |
| Stopień ochrony | IP20 — obudowa do suchych wnętrz |
| Kolor | biały |
| Wymiary czujnika | 50,5 × 31 × 19 mm |
| Wymiary magnesu | 50,5 × 13,5 × 13 mm |
| Masa czujnika | 27,9 g z baterią |
| Masa magnesu | 13,7 g |
| Montaż | powierzchnie płaskie, na wkręty albo na taśmę 3M |
Konfiguracja i sygnalizacja
| Konfiguracja | NFC, aplikacja Milesight ToolBox na telefon |
| Szablon ustawień | zapis konfiguracji w aplikacji i przeniesienie na kolejne urządzenia tego samego modelu; eksport do pliku JSON |
| Zabezpieczenie | hasło zapisu ustawień |
| Aktualizacja oprogramowania | lokalnie przez NFC |
| Sygnalizacja | 1 × dioda stanu i alarmu — dołączenie do sieci, zmiana stanu magnesu, sabotaż; możliwa do wyłączenia |
| Przyciski | 1 × reset wewnętrzny · 1 × sabotażowy |
| Dekodery pakietów | publikowane przez producenta jako otwarty kod |
Certyfikaty
| Zgodność | CE · FCC · Telec · ISED |
| Protokół | LoRaWAN Certified |
| Środowisko | RoHS |
Zawartość zestawu
| Urządzenie | 1 × WS301 — czujnik i magnes |
| Mocowanie | 3 × wkręt montażowy |
| Dokumenty | 1 × karta gwarancyjna · 1 × skrócona instrukcja |
| Zamawiane osobno | taśma 3M, jeżeli montaż ma być bezinwazyjny; brama LoRaWAN |
Warunki i uwagi
- Warunki laboratoryjne: raport co 1080 min, 30 wyzwoleń na dobę, 25 °C. Wartość orientacyjna.
- Nie stosować zamiennie baterii alkalicznych.
