Producent: Milesight
- Dokładny pomiar poziomu hałasu
- Wskaźnik alarmowy LED
- Żywotność baterii od 1,5 do 4 lat
- Łatwa konfiguracja przez NFC
Cena od 215,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWS302-868MCzujnik poziomu dźwiękuW magazynieGwarancja: 215,00 zł264,45 złZaloguj się, aby poznać swoją cenę WS302-868MCzujnik poziomu dźwiękuDostępność:W magazynieCena netto:215,00 zł
Opis

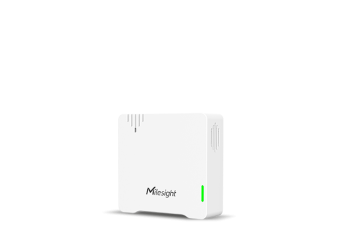

Czujnik poziomu dźwięku · mikrofon z ważeniem A i C · LoRaWAN
W salach lekcyjnych, na oddziałach szpitalnych i w biurach otwartych skargi na hałas trafiają do zarządcy bez zapisu, który dałoby się zweryfikować. WS302 mierzy poziom dźwięku w zakresie 30 … 120 dBA z rozdzielczością 0,1 dB i w każdym raporcie podaje wartość chwilową SPL, poziom równoważny Leq oraz maksimum Lmax. Odczyty wysyła przez LoRaWAN, a przekroczenie progu sygnalizuje diodą na obudowie.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Zakres 30 … 120 dBA
Pomiar akustyczny
Trzy wartości w jednym raporcie
Mikrofon obejmuje pasmo 30 Hz … 8 kHz przy rozdzielczości 0,1 dB. Każdy raport niesie wartość chwilową SPL, poziom równoważny Leq i maksimum Lmax z tego samego okresu raportowania.
Pojedyncze zdarzenie widać w Lmax, a średnie obciążenie hałasem w Leq. Obie wartości pochodzą z jednego okna czasowego, co zdejmuje potrzebę zestawiania osobnych pomiarów.
Ważenie A i C przełączane
Charakterystyki
Jeden model do cichych i głośnych wnętrz
Charakterystykę częstotliwościową wybiera się w aplikacji, bez wymiany czujnika. Ważenie A obejmuje 30 … 120 dBA i odwzorowuje czułość ucha, ważenie C obejmuje 35 … 120 dBC z pełnym udziałem niskich tonów.
Ten sam egzemplarz obsługuje czytelnię i halę z maszynami: w cichym wnętrzu pracuje na ważeniu A, a powyżej 100 dB przechodzi na ważenie C.
Do 5 lat na dwóch bateriach
Zasilanie
Wymienne ogniwa ER14505 w tylnej komorze
Zasilanie stanowią 2 baterie ER14505 Li-SOCl2 o pojemności 2700 mAh, wymieniane po zdjęciu tylnej pokrywy. Stan naładowania trafia do sieci w każdym raporcie okresowym.
Czas pracy sięga 5 lat (SF7, EU868, raport co 10 min, 25 °C, ważenie czasowe fast wyłączone), więc punkt pomiarowy powstaje bez zasilania sieciowego i bez okablowania danych.
Alarm progowy z diodą
Sygnalizacja
Przekroczenie progu widać w pomieszczeniu
Przekroczenie progu utrzymujące się dłużej niż 1 minutę uruchamia pakiet alarmowy poza harmonogramem i zapala diodę na przedniej ściance obudowy.
Osoba w pomieszczeniu widzi sygnał bez dostępu do systemu nadrzędnego, a dyżurny odbiera to samo zdarzenie przez LoRaWAN.
Cechy
- Mikrofon mierzy w zakresie 30 … 120 dBA oraz 35 … 120 dBC przy rozdzielczości 0,1 dB — obejmuje jednym czujnikiem czytelnię i halę z maszynami
- Każdy raport niesie trzy wartości z okresu raportowania: chwilową SPL, równoważną Leq i maksymalną Lmax — pokazuje zarówno pojedyncze zdarzenie, jak i średnie obciążenie hałasem
- Pasmo akustyczne 30 Hz … 8 kHz i dokładność ±3 dB w zakresie 0 … 45 °C — obejmuje zakres mowy oraz hałas instalacji wentylacyjnej i urządzeń biurowych
- Kalibracja liczbowa SPL zapisana w urządzeniu jest doliczana do wartości surowej w każdym raporcie — zrównuje wskazania z miernikiem odniesienia bez przeliczania danych w systemie nadrzędnym
- Obudowa PC+ABS w klasie IP30 pracuje w zakresie −20 … 60 °C przy wilgotności do 95 % RH bez kondensacji — utrzymuje pomiar w szkolnych salach, biurach i halach przez cały rok
- 2 wymienne baterie ER14505 Li-SOCl2 2700 mAh dają do 5 lat pracy (SF7, EU868, raport co 10 min, 25 °C) — punkt pomiarowy powstaje bez zasilania sieciowego i bez okablowania danych
- Interwał raportowania 1 … 1080 min, progi i ważenie ustawiane aplikacją Milesight ToolBox przez NFC — instalator zmienia konfigurację stykiem telefonu do obudowy, bez zdejmowania czujnika ze ściany
- Alarm progowy wysyła pakiet dopiero po przekroczeniu wartości przez ponad 1 minutę — pomija trzaśnięcie drzwiami, a zgłasza hałas utrzymujący się w pomieszczeniu
- Nadajnik 16 dBm w paśmie EU868, czułość −137 dBm, tryb Class A z dołączeniem OTAA lub ABP — raportuje do Milesight IoT Cloud oraz do dowolnego standardowego serwera sieciowego LoRaWAN
Zastosowania
Sale lekcyjne i świetlice szkolne
Rejestruje poziom hałasu w salach i na korytarzach w czasie przerw, z wartością równoważną Leq dla całej lekcji. Odczyty trafiają przez LoRaWAN do systemu nadzoru, bez prowadzenia okablowania danych do każdej sali.
Biura w układzie otwartym
Mierzy tło akustyczne na powierzchni biurowej i przy strefach socjalnych, gdzie hałas bywa przedmiotem skarg pracowników. Ważenie A odwzorowuje odbiór ucha w zakresie typowym dla rozmowy i urządzeń biurowych.
Oddziały szpitalne i przychodnie
Nadzoruje ciszę nocną na korytarzach i w salach chorych bez kamery i bez mikrofonu zapisującego dźwięk. Przekroczenie progu trafia natychmiast do dyżurki osobnym pakietem alarmowym.
Hotele i obiekty noclegowe
Dokumentuje przestrzeganie ciszy nocnej w pokojach i na korytarzach obiektu noclegowego. Recepcja odbiera zdarzenie przez LoRaWAN, a dioda na obudowie sygnalizuje przekroczenie progu na miejscu.
Hale produkcyjne i warsztaty
Mierzy obciążenie hałasem na stanowiskach pracy przy poziomach powyżej 100 dB, na ważeniu C. Wartość Lmax z każdego okresu raportowania wskazuje najgłośniejsze zdarzenie zmiany.
Lokale gastronomiczne i kluby
Śledzi poziom dźwięku na sali i w ogródku zadaszonym, gdzie skargi sąsiadów wymagają zapisu z konkretnych godzin. Historia odczytów pozostaje w Milesight IoT Cloud lub we własnym serwerze sieciowym.
Jak to działa
01Montaż
Tylna pokrywa mocuje się do ściany dwoma kompletami kołków z wkrętami albo taśmą 3M na gładkiej powierzchni. Korpus zatrzaskuje się na pokrywie i blokuje wkrętem zabezpieczającym od spodu. Zalecana wysokość montażu wynosi 1,2 … 1,5 m.
02Konfiguracja
Aplikacja Milesight ToolBox odczytuje i zapisuje ustawienia po zbliżeniu telefonu do przedniej ścianki (NFC) albo przez downlink. Instalator wybiera ważenie A lub C, włącza ważenie czasowe fast i ustawia interwał, próg alarmowy oraz kalibrację.
03Transmisja
Czujnik pracuje w trybie Class A z dołączeniem OTAA lub ABP. Co ustawiony interwał wysyła SPL, Leq, Lmax i stan baterii, a przekroczenie progu utrzymujące się ponad 1 minutę zgłasza osobnym pakietem alarmowym poza harmonogramem.
04Nadzór
Milesight IoT Cloud albo dowolny standardowy serwer sieciowy LoRaWAN gromadzi bieżące odczyty i historię przekroczeń z każdego punktu pomiarowego. Aplikacja ToolBox zapisuje komplet ustawień i przenosi go na kolejne czujniki tego samego modelu i pasma.
Materiał wideo
ws302 — Materiał wideo producenta
Specyfikacja
Pomiar akustyczny
| Przetwornik | mikrofon wbudowany |
| Zakres — ważenie A | 30 … 120 dBA |
| Zakres — ważenie C | 35 … 120 dBC |
| Dokładność | ±3 dB(1) |
| Rozdzielczość | 0,1 dB |
| Pasmo akustyczne | 30 Hz … 8 kHz |
| Ważenie częstotliwościowe | A albo C, przełączane programowo |
| Ważenie czasowe | fast, załączane programowo(2) |
| Wartości raportowane | SPL (wartość chwilowa) · Leq (poziom równoważny) · Lmax (wartość maksymalna) |
| Kalibracja | liczbowa wartość SPL zapisana w urządzeniu, doliczana do wartości surowej w każdym raporcie |
Transmisja bezprzewodowa
| Technologia | LoRaWAN |
| Antena | wewnętrzna |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm @300 bps |
| Tryb pracy | OTAA / ABP, Class A |
| Wersja LoRaWAN | V1.0.2 oraz V1.0.3 |
| Port aplikacji | 85 domyślnie, konfigurowalny |
| Tryb potwierdzany | przy braku ACK z serwera sieciowego dane są wysyłane ponownie jeden raz |
| ADR | załączany programowo |
| Serwer sieciowy | Milesight IoT Cloud oraz dowolny standardowy serwer sieciowy LoRaWAN |
Raportowanie i alarmy
| Interwał raportu okresowego | 10 min domyślnie, zakres 1 … 1080 min |
| Zawartość raportu okresowego | SPL, Leq, Lmax, tryb ważenia, stan naładowania baterii |
| Alarm progowy | pakiet wysyłany poza harmonogramem po przekroczeniu progu SPL(3) |
| Alarm niskiego poziomu baterii | raport przy spadku stanu naładowania do 1 % |
| Aktualizacja oprogramowania | aplikacja Milesight ToolBox(4) |
| Kopia ustawień | eksport i import kompletu ustawień między urządzeniami tego samego modelu i pasma |
Zasilanie
| Zasilanie | 2 × ER14505 Li-SOCl2 2700 mAh, wymienne(5) |
| Czas pracy — ważenie fast wyłączone | 5 lat (SF7, EU868) · 3,3 roku (SF10, EU868)(6) |
| Czas pracy — ważenie fast załączone | 1,7 roku (SF7, EU868) · 1,5 roku (SF10, EU868)(6) |
| Włączanie i wyłączanie | aplikacja Milesight ToolBox przez NFC albo przytrzymanie przycisku zasilania przez 3 s |
Środowisko i obudowa
| Temperatura pracy | −20 … 60 °C |
| Wilgotność względna | do 95 % RH, bez kondensacji |
| Stopień ochrony | IP30(7) |
| Materiał i kolor | PC+ABS, biały |
| Wymiary | 68 × 65 × 20,5 mm (2,68 × 2,56 × 0,81 in) |
| Masa | 79,1 g z bateriami |
| Montaż | płaskie powierzchnie, wkręty z kołkami albo taśma dwustronna 3M(8) |
| Zabezpieczenie korpusu | wkręt zabezpieczający w gwintowanym otworze tylnej pokrywy |
Konfiguracja i sygnalizacja
| Konfiguracja | NFC albo downlink, aplikacja Milesight ToolBox |
| Dioda LED | 1 × wskaźnik stanu i alarmu progowego |
| Przycisk | 1 × zasilanie i reset — włączenie albo wyłączenie po 3 s, przywrócenie ustawień fabrycznych po 10 s |
Certyfikaty
| Zgodność | CE · FCC · Telec |
| Środowisko | RoHS |
Zawartość zestawu
| Urządzenie | 1 × WS302 z zamontowanymi bateriami |
| Mocowanie | 2 × komplet montażowy ścienny · 1 × taśma dwustronna 3M |
| Zabezpieczenie | 1 × wkręt zabezpieczający |
| Dokumenty | 1 × skrócona instrukcja · 1 × karta gwarancyjna |
| Zamawiane osobno | bramka LoRaWAN |
Warunki i uwagi
- Dokładność podana dla zakresu 0 … 45 °C, węższego niż zakres temperatury pracy urządzenia. Urządzenie nie jest przeznaczone do pracy jako miernik odniesienia.
- Ważenie czasowe fast zwiększa pobór energii i skraca czas pracy baterii.
- Pakiet alarmowy jest wysyłany po przekroczeniu progu utrzymującym się dłużej niż 1 minutę; kolejny alarm dopiero po skasowaniu i ponownym wyzwoleniu.
- Aktualizacja oprogramowania jest obsługiwana wyłącznie w wersji ToolBox dla systemu Android.
- Dopuszczone są wyłącznie ogniwa ER14505 Li-SOCl2; baterie alkaliczne nie są obsługiwane.
- Czas pracy zmierzony w warunkach laboratoryjnych, wyłącznie w celach poglądowych, przy interwale raportowania 10 min i temperaturze 25 °C.
- Suche wnętrza, bez kondensacji.
- Zalecana wysokość montażu 1,2 … 1,5 m, co najmniej 1 m od ścian i powierzchni odbijających oraz około 1,5 m od drzwi i okien. Mikrofon nie może być zasłonięty.
