Producent: Milesight
- Zdalne włączanie/wyłączanie na żądanie
- Precyzyjne śledzenie zużycia energii
- Komunikacja Milesight D2D
- Łatwa konfiguracja za pomocą NFC
Cena od 325,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWS513-868MInteligentne gniazdko ścienneW magazynieGwarancja: 325,00 zł399,75 złZaloguj się, aby poznać swoją cenę WS513-868MInteligentne gniazdko ścienneDostępność:W magazynieCena netto:325,00 zł
Opis

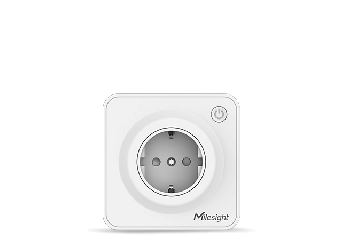

Gniazdo podtynkowe z pomiarem energii · LoRaWAN i Milesight D2D
W sali konferencyjnej i w biurze ekspres, grzejnik i ładowarki zostają pod napięciem przez weekend, a licznik pokazuje jedną sumę dla całego piętra. WS513 zastępuje zwykłe gniazdo 86 × 86 mm w istniejącej puszce, rozłącza obwód 16 A na komendę z serwera i raportuje napięcie, prąd, moc czynną, współczynnik mocy oraz zużycie energii — fabrycznie co 20 min.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Pomiar ±3 %
Pięć wielkości
Zużycie liczone przy odbiorniku
Gniazdo mierzy napięcie, prąd, moc czynną, współczynnik mocy i zużycie energii, z dokładnością typowo ±3 %, maksymalnie ±5 %.
Zużycie zostaje przypisane do konkretnego stanowiska, a nie do całego obwodu w rozdzielnicy. Raport okresowy biegnie fabrycznie co 20 min, w zakresie 1 … 1080 min, a zmiana stanu gniazda jest zgłaszana od razu osobnym pakietem.
Odcięcie przy 130 %
Ochrona nadprądowa
Próg nastawny i próg sprzętowy
Próg nadprądowy ustawia się w amperach, osobno dla alarmu i osobno dla rozłączenia. Niezależnie od nich obwód zostaje rozłączony, gdy prąd przekroczy prąd znamionowy o 30 %.
Przy prądzie znamionowym 16 A twardy próg wypada na 20,8 A. Alarm wysyła stan gniazda razem z kompletem parametrów elektrycznych, więc w zapisie zostaje nie tylko fakt rozłączenia, ale i wartości tuż przed nim.
Sterowanie bez bramki
Milesight D2D
Do 16 komend od kontrolera
Gniazdo pracuje jako agent Milesight D2D i przyjmuje komendy wprost od kontrolerów tego samego producenta — do 16 komend sterujących w jednym urządzeniu.
Przycisk albo czujnik w sali przełącza gniazdo bez drogi przez bramkę i serwer sieciowy. Warunkiem jest zgodny klucz D2D oraz ta sama częstotliwość i przepływność okna RX2 po obu stronach.
Puszka od 40 mm
Montaż podtynkowy
35 mm za płytą czołową
Płyta czołowa 86,3 × 86,3 mm w standardzie 86, rozstaw otworów montażowych 60 × 60 mm, a za płytą 35 mm korpusu przy głębokości całkowitej 45,8 mm w wersji EU.
Gniazdo zastępuje dotychczasowe, bez kucia ściany i bez osobnej obudowy na elektronikę. Puszka instalacyjna musi być szersza niż 40 mm, a przekrój żyły nie większy niż 2,5 mm²; komplet zawiera dwa wkręty montażowe.
Cechy
- Pomiar napięcia, prądu, mocy czynnej, współczynnika mocy i zużycia energii, dokładność typowo ±3 % — zużycie zostaje przypisane do pojedynczego stanowiska
- Rozłącznik 16 A przy napięciu 100 … 250 VAC i częstotliwości 50 … 60 Hz — jedno urządzenie załącza grzejnik, ekspres i ładowarkę bez osobnego stycznika
- Ochrona nadprądowa z progiem nastawnym w amperach, obok osobnego alarmu — gniazdo rozłącza zasilanie samo, a serwer dostaje wartości sprzed rozłączenia
- Klasa C LoRaWAN z odbiorem ciągłym, 16 dBm w paśmie EU868, czułość −137 dBm — komenda dociera w dowolnej chwili, nie dopiero po raporcie gniazda
- Milesight D2D: do 16 komend sterujących wprost od kontrolera — przycisk w sali przełącza gniazdo bez drogi przez bramkę
- Cztery grupy multicast z własnymi adresami i kluczami — całe piętro gniazd przełącza jedna komenda z serwera sieciowego
- Blokada przycisku przy zachowanym resecie sprzętowym — w sali lekcyjnej odbiornika nie wyłączy się ręcznie z płyty czołowej
- Przesłona ochronna w gnieździe i poliwęglan UL94 V0 — otwory pozostają zasłonięte, dopóki oba bolce nie wejdą jednocześnie
- Konfiguracja przez NFC z aplikacji ToolBox oraz komendami downlink — parametry wgrywa się telefonem przy zamontowanej płycie czołowej
Zastosowania
Sala konferencyjna
Ekspres i czajnik przy ścianie bocznej. Zadanie opóźnione rozłącza gniazdo o zadanej godzinie, a raport pokazuje, czy sprzęt pracował poza rezerwacją.
Biuro w układzie otwartym
Monitor, ładowarki i lampka na jednym stanowisku. Grupa multicast wyłącza całe piętro jedną komendą po godzinach pracy.
Sala lekcyjna
Blokada przycisku zostawia sterowanie po stronie systemu, a reset sprzętowy pozostaje dostępny dla obsługi technicznej.
Pokój hotelowy
Czajnik i ładowarki przy biurku. Po wymeldowaniu gniazdo rozłącza się komendą, a po powrocie zasilania wraca do stanu ustawionego w konfiguracji.
Przestrzeń coworkingowa
Zużycie liczone osobno dla każdego biurka, licznik zerowany komendą downlink na początku okresu rozliczeniowego.
Pokój w domu studenckim
Alarm nadprądowy zgłasza odbiornik przekraczający ustawiony próg prądu, a ochrona nadprądowa rozłącza samo gniazdo, nie cały obwód.
Jak to działa
01Montaż
Przy wyłączonym zabezpieczeniu obwodu zdejmuje się dotychczasowe gniazdo. Żyły o przekroju do 2,5 mm² trafiają do zacisków L, N i ochronnego, korpus mocuje się w puszce szerszej niż 40 mm dwoma wkrętami przy rozstawie 60 × 60 mm. Na koniec wraca płyta czołowa.
02Konfiguracja
Telefon z NFC i aplikacją ToolBox przykłada się do płyty czołowej. Zapisywane są tryb dołączenia, interwał raportu, progi alarmu i ochrony, blokada przycisku, praca diody oraz stan po powrocie zasilania — jako szablon do przeniesienia na kolejne sztuki.
03Transmisja
Dane trafiają do serwera przez LoRaWAN EU868 w klasie C, mocą 16 dBm i portem 85. Raport okresowy biegnie co 20 min, a zmiana stanu gniazda jest wysyłana od razu. Równolegle działa Milesight D2D — komendy od kontrolera z pominięciem bramki.
04Nadzór
Serwer pokazuje stan gniazda oraz napięcie, prąd, moc czynną, współczynnik mocy i narastające zużycie energii. Przekroczenie progu uruchamia alarm nadprądowy z kompletem parametrów, a grupy multicast obejmują komendą wiele gniazd naraz.
Materiał wideo
WS513 — Materiał wideo producenta
Specyfikacja
Obwód i przełączanie
| Typ gniazda | wersja EU — typ F (Schuko) z przesłoną ochronną; wersja FR — typ E z bolcem ochronnym i przesłoną ochronną |
| Napięcie wejściowe | 100 … 250 VAC, 50 … 60 Hz |
| Prąd znamionowy | 16 A (maks.) |
| Sterowanie zasilaniem | przycisk na płycie czołowej albo komenda zdalna |
| Zadanie opóźnione | jedno zadanie naraz, czas w sekundach, akcja załączenia albo rozłączenia; kolejna komenda zastępuje poprzednią |
| Stan po powrocie zasilania | nastawny: stan sprzed zaniku, załączone albo rozłączone |
| Blokada przycisku | nastawna; blokuje przełączanie z płyty czołowej, nie blokuje resetu sprzętowego |
Pomiar energii
| Mierzone wielkości | napięcie (V), prąd całkowity (mA), współczynnik mocy (%), moc czynna (W), zużycie energii (Wh) |
| Dokładność pomiaru | typowo ±3 %, maksymalnie ±5 % (±1 % na zamówienie)(1) |
| Rozdzielczość napięcia | 0,1 V |
| Moc czynna przy rozłączonym gnieździe | 0 W |
| Licznik energii | narastający, zliczanie można wyłączyć; osobna komenda downlink zeruje licznik |
| Raport okresowy | fabrycznie co 20 min, zakres 1 … 1080 min |
| Raport zmiany stanu | wysyłany od razu przy zmianie stanu gniazda, z rozróżnieniem na przełączenie komendą i przyciskiem |
Ochrona nadprądowa
| Alarm nadprądowy | nastawny, próg w amperach; wysyła stan gniazda razem z parametrami elektrycznymi |
| Ochrona nadprądowa | nastawna, próg w amperach; rozłącza zasilanie |
| Próg sprzętowy | rozłączenie zasilania i pakiet alarmowy przy przekroczeniu prądu znamionowego o 30 % (20,8 A przy 16 A), niezależnie od ustawień alarmu i ochrony(2) |
Transmisja bezprzewodowa
| Protokoły | LoRaWAN®, Milesight D2D |
| Pasmo | EU868(3) |
| Tryb pracy | OTAA/ABP, klasa C |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm |
| Antena | wewnętrzna |
| Zasięg | do 15 km w linii wzroku(4) |
| Port aplikacji | 85 (fabrycznie) |
| Tryb potwierdzeń | przy braku ACK z serwera dane są wysyłane ponownie raz |
| Multicast | do 4 grup, każda z własnym adresem i kluczami; wszystkie urządzenia w grupie muszą mieć ten sam port aplikacji |
| Milesight D2D | praca jako agent, do 16 komend sterujących; wymaga zgodnego klucza D2D oraz tej samej częstotliwości i przepływności okna RX2 co kontroler |
Konfiguracja i obsługa lokalna
| Konfiguracja | aplikacja mobilna przez NFC albo komendy downlink |
| Pole NFC | dolna część płyty czołowej; obsługuje też tryb emulacji karty |
| Szablony ustawień | zapis bieżącej konfiguracji jako szablon i przeniesienie jej na kolejne sztuki tego samego modelu i pasma |
| Aktualizacja oprogramowania | z aplikacji ToolBox (wersja na Androida) |
| Przycisk | 1 × przycisk zasilania, pełni też funkcję resetu |
| Reset do ustawień fabrycznych | przytrzymanie przycisku ponad 10 s albo polecenie z aplikacji; nie blokuje go blokada przycisku ani wyłączona dioda |
| Dioda sygnalizacyjna | 1 × dioda stanu sieci i zasilania, można ją wyłączyć |
| Sygnalizacja diody | jedno mignięcie — wysłane żądanie dołączenia do sieci; dwa mignięcia — dołączenie przyjęte; szybkie miganie — reset |
Budowa i środowisko
| Stopień ochrony | IP20(5) |
| Materiał i kolor | poliwęglan (UL94 V0), biały |
| Wymiary — wersja EU | 86,3 × 86,3 × 45,8 mm |
| Wymiary — wersja FR | 86,3 × 86,3 × 43,3 mm |
| Głębokość za płytą czołową | 35 mm |
| Masa | 98,8 g |
| Temperatura pracy | −20 … +60 °C |
| Wilgotność względna | 0 … 95 %RH, bez kondensacji |
Montaż
| Sposób montażu | podtynkowy, w puszce instalacyjnej; standard płyty 86(6) |
| Rozstaw otworów montażowych | 60 × 60 mm |
| Szerokość puszki | powyżej 40 mm(7) |
| Przekrój żyły | nie większy niż 2,5 mm² |
| Zaciski | śrubowe: L, N oraz ochronny (oznaczony G) |
| Wkręty montażowe | 2 × w komplecie; przy innych wkrętach szerokość łba nie większa niż 9 mm |
Zawartość zestawu i certyfikaty
| Zawartość zestawu | 1 × gniazdo WS513; 2 × wkręt montażowy; skrócona instrukcja; karta gwarancyjna |
| Zamawiane osobno | bramka LoRaWAN® |
| Oznaczenia handlowe | WS513 16A-W11-EU (typ F), WS513 16A-W11-FR (typ E) |
| Certyfikaty | CE |
| Środowiskowe | RoHS, WEEE |
Warunki i uwagi
- Pomiar energii nie jest przeznaczony do rozliczeń podlegających prawnej kontroli metrologicznej.
- Rozłączenie sprzętowe działa również przy wyłączonym alarmie nadprądowym i wyłączonej ochronie nadprądowej — jest to zabezpieczenie samego urządzenia, a nie zamiennik zabezpieczenia obwodu w rozdzielnicy.
- Parametry radiowe podano dla pasma EU868.
- Zasięg do 15 km podano dla warunków linii wzroku; w budynku decyduje o nim rozkład przegród i położenie bramki.
- Stopień ochrony IP20 i wilgotność bez kondensacji: wyłącznie suche, ogrzewane pomieszczenia wewnątrz budynku, mimo zakresu temperatury pracy od −20 °C.
- Montaż i obsługa: prace wykonuje osoba z uprawnieniami, przy wyłączonym zabezpieczeniu obwodu, zgodnie z lokalnymi przepisami o bezpieczeństwie instalacji elektrycznych.
- Nie wolno wiercić otworów w obudowie ani pozostawiać przedmiotów w puszce podczas montażu.
