Opis
Sterownik oświetlenia na 8 obwodów · LoRaWAN EU868 · Class C · 100 … 240 VAC
W biurowcach, galeriach i obiektach konferencyjnych oświetlenie dzieli się na kilkanaście obwodów sterowanych z rozdzielnicy, a doprowadzenie sygnału do każdego z nich oznacza nową trasę kablową. Milesight WS558 przełącza 8 obwodów z jednego urządzenia na szynie DIN albo na ścianie. Wykonanie LN mierzy dodatkowo napięcie, prąd, moc czynną i zużycie energii.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Osiem obwodów oświetlenia
Sterowanie
Osiem wyjść, osiem przycisków, osiem diod
Sterownik przełącza 8 niezależnych obwodów. Każdy ma własny przycisk na froncie i własną diodę stanu, a obciążalność sięga 10 A rezystancyjnie na wyjście, przy 16 A łącznie.
Przyciski na froncie działają, zanim sterownik dołączy do sieci. Elektryk sprawdza każdy obwód zaraz po podłączeniu przewodów, bez bramki i bez serwera sieciowego.
Wykonanie LN albo stykowe
Wykonania
Wyjścia pod napięciem albo styki bezpotencjałowe
WS558-LN podaje napięcie wprost na oprawy i mierzy parametry elektryczne obwodów. WS558-Switch zwiera styki bezpotencjałowe, które sterują cudzym układem zasilania opraw.
Wykonanie dobiera się do zastanego okablowania, bez przekładania tras. Instalacja z przewodem fazowym i neutralnym przy oprawie przyjmuje LN, a instalacja ze stycznikami przyjmuje wykonanie stykowe.
Szyna DIN lub montaż ścienny
Montaż
Szyna DIN albo cztery uchwyty ścienne

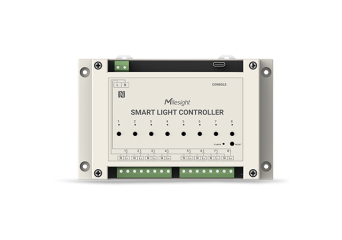

Obudowa z ABS w kolorze kremowej bieli ma cztery uchwyty narożne pod wkręty i mocowanie na szynę DIN. Zaciski wyjściowe zajmują całą dolną krawędź, a przyłącze zasilania i port USB-C górną.
Sterownik wchodzi do istniejącej rozdzielnicy oświetleniowej albo na ścianę przy oprawach. Przewody wychodzą osobnymi krawędziami, więc zasilanie nie krzyżuje się z obwodami odbiorczymi.
Milesight D2D bez bramki
Integracja
Wyzwalanie przez czujniki Milesight
Protokół Milesight D2D pozwala czujnikowi obecności albo przyciskowi Milesight przełączyć obwód bezpośrednio, z pominięciem bramki. Multicast obsługuje grupę sterowników jedną komendą z serwera sieciowego.
Oświetlenie korytarza reaguje na czujnik obecności bez pośrednictwa serwera i bez opóźnienia po stronie sieci. Jedna komenda gasi oświetlenie w całym budynku po godzinach pracy.
Cechy
- 8 niezależnych obwodów, każdy z własnym przyciskiem na froncie i własną diodą stanu — zastępuje osiem osobnych sterowników w jednej rozdzielnicy
- Przyciski miejscowe działają przed dołączeniem sterownika do sieci LoRaWAN — pozwala sprawdzić każdy obwód zaraz po podłączeniu przewodów
- Obciążalność wyjścia w wykonaniu LN: 10 A rezystancyjnie i 5 A indukcyjnie, łącznie 16 A — przełącza oprawy bez pośredniczących styczników w rozdzielnicy
- Pomiar napięcia, prądu, współczynnika mocy, mocy czynnej i zużycia energii w wykonaniu LN — rozlicza zużycie oświetlenia osobno dla każdej strefy budynku
- Wykonanie WS558-Switch zwiera styki bezpotencjałowe zamiast podawać napięcie — steruje istniejącym układem zasilania opraw, bez zmiany okablowania
- Obudowa z ABS mocowana na szynie DIN albo czterema wkrętami przez uchwyty narożne — wchodzi do rozdzielnicy oświetleniowej albo na ścianę przy oprawach
- Zasilanie 100 … 240 VAC przy 50 … 60 Hz, z osobnego przyłącza na górnej krawędzi — oddziela tor zasilania od zacisków obwodów odbiorczych
- Konfiguracja przez NFC, port USB-C albo komendy downlink — ustawia się telefonem w rozdzielnicy albo komputerem przy stanowisku
- Opóźnione załączanie, zabezpieczenie nadprądowe, multicast oraz protokół Milesight D2D — wiąże oświetlenie z czujnikami Milesight bez pośrednictwa bramki
Zastosowania
Biurowce i strefy open space
Podział oświetlenia kondygnacji na osiem stref sterowanych osobno z jednego urządzenia. Pomiar zużycia energii w wykonaniu LN pokazuje, które strefy pozostają załączone poza godzinami pracy.
Galerie handlowe i lokale usługowe
Załączanie oświetlenia ciągów handlowych i witryn według godzin otwarcia obiektu. Jedna komenda multicast przełącza sterowniki rozstawione na wszystkich poziomach galerii.
Szkoły i uczelnie
Sterowanie oświetleniem sal i korytarzy z harmonogramu zajęć, bez przebudowy rozdzielnic. Przyciski na froncie zostawiają obsłudze technicznej sterowanie miejscowe każdym obwodem.
Hotele i obiekty konferencyjne
Przełączanie scen oświetleniowych w salach wielofunkcyjnych z poziomu systemu rezerwacji. Opóźnione załączanie rozkłada w czasie start opraw, żeby ograniczyć udar prądowy w rozdzielnicy.
Rozdzielnice oświetleniowe
Montaż na szynie DIN obok zabezpieczeń nadprądowych, z zasilaniem z tej samej szyny. Zaciski obwodów odbiorczych zajmują dolną krawędź, więc przewody prowadzi się jak w typowej rozdzielnicy.
Korytarze i części wspólne
Wyzwalanie oświetlenia czujnikiem obecności Milesight przez protokół D2D, z pominięciem bramki. Oświetlenie reaguje bez opóźnienia po stronie sieci i pracuje także przy przerwie w łączności.
Jak to działa
01Montaż
Sterownik mocuje się na szynie DIN albo czterema wkrętami przez uchwyty narożne. Zasilanie wprowadza się na przyłącze na górnej krawędzi, a 8 obwodów odbiorczych na listwę zaciskową wzdłuż dolnej krawędzi.
02Uruchomienie
Po podłączeniu przewodów przyciski na froncie przełączają obwody miejscowo, jeszcze przed dołączeniem do sieci. Elektryk sprawdza w ten sposób każdą oprawę, a diody stanu pokazują, który obwód jest załączony.
03Transmisja
Sterownik dołącza do sieci jako węzeł klasy C w trybie OTAA lub ABP, w paśmie EU868 i z mocą 16 dBm. Raport ze stanem obwodów, a w wykonaniu LN także z wynikami pomiaru, wychodzi domyślnie co 20 min.
04Nadzór
Milesight IoT Cloud i serwer sieciowy pokazują stan ośmiu obwodów oraz zużycie energii. Komenda multicast przełącza grupę sterowników naraz, a protokół Milesight D2D wiąże obwód z czujnikiem Milesight bez pośrednictwa bramki.
Materiał wideo
WS558 — Materiał wideo producenta
Specyfikacja
Obwód i obciążenie
| Wykonania | WS558-LN (wyjścia pod napięciem) · WS558-Switch (styki bezpotencjałowe) |
| Napięcie zasilania | 100 … 240 VAC, 50 … 60 Hz |
| Liczba obwodów | 8 |
| Wyjścia, wykonanie LN | 8 wyjść pod napięciem |
| Wyjścia, wykonanie stykowe | 8 styków bezpotencjałowych |
| Obciążenie rezystancyjne, wykonanie LN | maks. 10 A na wyjście, łącznie 16 A(1) |
| Obciążenie pojemnościowe i indukcyjne, wykonanie LN | maks. 5 A na wyjście, łącznie 16 A(1) |
| Obciążenie rezystancyjne, wykonanie stykowe | maks. 10 A na styk(2) |
| Obciążenie pojemnościowe i indukcyjne, wykonanie stykowe | maks. 5 A na styk(2) |
Pomiar energii
| Wielkości mierzone, wykonanie LN | napięcie (VAC), prąd (mA), współczynnik mocy (%), moc (W), zużycie energii (kW·h) |
| Pomiar, wykonanie stykowe | brak(3) |
Transmisja bezprzewodowa
| Protokół | LoRaWAN®, Milesight D2D |
| Antena | wewnętrzna |
| Pasmo częstotliwości | EU868(4) |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbiornika | −137 dBm |
| Tryb pracy | OTAA/ABP Class C(5) |
| Zasięg | do 15 km(6) |
Sterowanie i sygnalizacja
| Przyciski obwodów | 8 przycisków, po jednym na obwód(7) |
| Przycisk resetu | 1 × |
| Diody stanu obwodów | 8 diod, po jednej na obwód |
| Dioda zasilania | 1 × |
| Sterowanie zdalne | serwer sieciowy LoRaWAN, Milesight IoT Cloud |
Konfiguracja i funkcje
| Konfiguracja | NFC, port USB-C, komendy downlink(8) |
| Port serwisowy | 1 × USB-C, konfiguracja i konsola |
| Interwał raportowania | domyślnie 20 min, zakres 1 … 1080 min |
| Opóźnione załączanie | obsługiwane |
| Zabezpieczenie i alarm nadprądowy | obsługiwane |
| Multicast | obsługiwany, sterowanie grupą urządzeń jedną komendą |
| Milesight D2D | rola odbiornika |
| Stan po powrocie zasilania | konfigurowalny dla każdego obwodu |
Obudowa i montaż
| Materiał i kolor | ABS, kremowa biel |
| Wymiary | 145 × 90 × 40 mm |
| Masa | WS558-LN 274 g · WS558-Switch 261,3 g |
| Temperatura pracy | −20 … +60 °C |
| Wilgotność względna | do 95 %, bez kondensacji |
| Montaż | na ścianie albo na szynie DIN |
| Stopień ochrony | nieokreślony(9) |
| Zawartość opakowania | sterownik, 4 × zestaw montażowy, skrócona instrukcja, karta gwarancyjna |
Zgodność
| Certyfikaty | CE, FCC |
| Zgodność środowiskowa | RoHS |
Warunki i uwagi
- Wartość łączna 16 A dotyczy sumy wszystkich ośmiu wyjść i jest niższa niż suma wartości jednostkowych.
- Dla wykonania stykowego nie określono wartości łącznej; styki nie prowadzą prądu opraw.
- Wykonanie WS558-Switch nie prowadzi pomiaru parametrów elektrycznych.
- Dane dotyczą wykonania na rynek europejski, pasmo EU868.
- Klasa C utrzymuje okno odbiorcze otwarte poza czasem własnej transmisji urządzenia.
- Zasięg do 15 km dotyczy warunków bezpośredniej widoczności między urządzeniem a bramką.
- Przyciski przełączają obwody także wtedy, gdy sterownik nie dołączył jeszcze do sieci LoRaWAN.
- Sterownik obsługuje tryb emulacji karty NFC.
- Stopnia ochrony IP nie określono. Sterownik jest przeznaczony do montażu wewnątrz budynku, w rozdzielnicy albo na ścianie.
