Producent: Milesight
- Dostosowany do wielu systemów HVAC
- Bezprzewodowa komunikacja LoRaWAN
- Szeroka kompatybilność (BACnet i inne)
- 4 konfigurowalne tryby kontroli temperatury i 3 tryby pracy wentylatora
- Proaktywne zarządzanie temperaturą
- Niezależne lokalne harmonogramy
- Unikalna komunikacja Milesight D2D i multicast
- Łatwa zdalna aktualizacja FUOTA
Cena od 501,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWT201-868MInteligentny termostat ściennyNa zamówienie Gwarancja: 501,00 zł616,23 złZaloguj się, aby poznać swoją cenę WT201-868MInteligentny termostat ściennyDostępność: Na zamówienieCena netto:501,00 zł
Opis

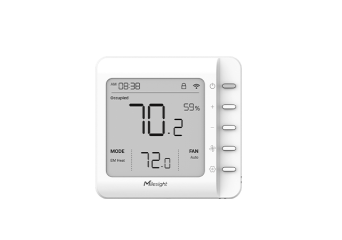

Termostat naścienny instalacji HVAC · LoRaWAN
W hotelu czy biurowcu każdy termostat nastawiony inaczej podnosi zużycie energii ogrzewania i klimatyzacji całego budynku. WT201 steruje instalacją 24VAC przez LoRaWAN, pracuje w 7 trybach z harmonogramem i zgłasza nastawę z każdego pomieszczenia do jednego systemu zarządzania.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Obsługa systemów 24VAC
Zgodność HVAC
Sterowanie piecami, pompami ciepła i klimatyzacją
Termostat obsługuje większość instalacji 24VAC — piece i klimatyzatory (2H/2C), pompy ciepła (4H/2C lub 3H/2C plus grzałka AUX), kotły i urządzenia PTAC, przez wspólne złącza RC, RH, W1/W2, Y1/Y2, G i O/B.
Jeden model zastępuje osobne termostaty dobierane do każdego typu instalacji w budynku wielolokalowym.
LoRaWAN Class C
Łączność radiowa
Milesight D2D steruje bez pośrednictwa bramki
Urządzenie pracuje w klasie C LoRaWAN i dodatkowo obsługuje protokół Milesight D2D do komunikacji bezpośrednio z innymi czujnikami i bramkami.
Sterowanie ogrzewaniem reaguje na sygnał z czujnika D2D bez oczekiwania na trasę przez serwer sieciowy.
Widoczność w BACnet
Integracja BMS
Odczyty i sterowanie widoczne w systemie BACnet
Bramka LoRaWAN Milesight udostępnia termostat w systemie BACnet, obok Milesight Development Platform i chmury Milesight IoT Cloud.
Budynek z istniejącą automatyką BMS włącza termostat do panelu nadzoru bez nowej magistrali w pomieszczeniu.
Zamek antykradzieżowy
Ochrona instalacji
Blokowana płyta montażowa i blokada przycisków
Urządzenie zatrzaskuje się na płycie montażowej 150 × 125 mm i blokuje się przed zdjęciem, a osobna blokada chroni przyciski przed przypadkową zmianą nastaw.
Hotel czy budynek publiczny ogranicza gościom dostęp do samego odczytu, zachowując zdalne sterowanie z systemu.
Cechy
- Cyfrowy czujnik CMOSens mierzy temperaturę z dokładnością ±0,5 °C i wilgotność z dokładnością ±3 %RH — daje odczyt zgodny z odczuciem komfortu w pomieszczeniu, bez osobnego czujnika
- Termostat obsługuje instalacje 24VAC z pompami ciepła 4H/2C, piecami, klimatyzatorami i kotłami — zastępuje osobne modele dobierane do każdego typu centrali w budynku
- Protokół Milesight D2D steruje ogrzewaniem bezpośrednio z czujnika, z pominięciem bramki — skraca czas reakcji instalacji przy zdarzeniach wymagających natychmiastowej zmiany
- Zatrzaskiwana płyta montażowa 150 × 125 mm i blokada przycisków chronią termostat przed manipulacją — zabezpieczają nastawy w hotelach i obiektach publicznych bez nadzoru personelu
- Wbudowany zegar RTC zachowuje poprawny czas przez 72 godziny bez zasilania — harmonogram wraca do pracy natychmiast po awarii zasilania 24VAC
- Pobór mocy poniżej 1,2 W przy zasilaniu 24 VAC ±15% — upraszcza dobór transformatora nawet przy kilkudziesięciu termostatach w budynku
- Konfiguracja przez NFC oraz aktualizacje FUOTA obejmują całą flotę termostatów naraz — skracają uruchomienie i serwis instalacji bez wizyty przy każdym urządzeniu osobno
- Pamięć na 1000 wpisów i automatyczna retransmisja zabezpieczają historię przy zaniku zasięgu — chronią dane serwisowe po dłuższej przerwie w łączności z bramką
- Urządzenie widoczne jest w systemie BACnet oraz na Milesight Development Platform i w Milesight IoT Cloud — trafia do istniejącego systemu BMS budynku bez dodatkowej bramki protokołów
Zastosowania
Hotele i obiekty noclegowe
Integracja z systemem kart hotelowych włącza ogrzewanie lub klimatyzację dopiero po zameldowaniu gościa. Zamek antykradzieżowy i blokada przycisków chronią nastawy przed manipulacją w pokoju.
Biurowce i budynki komercyjne
Termostaty z wielu pięter raportują do jednego systemu BMS przez BACnet i bramkę LoRaWAN Milesight. Harmonogram 7 trybów pracy ogranicza ogrzewanie i klimatyzację poza godzinami pracy biura.
Apartamentowce i osiedla mieszkaniowe
Zarządca nastawia jedną politykę energetyczną dla dziesiątek lokali bez wizyty w każdym z nich. Milesight D2D łączy termostat z lokalnym czujnikiem otwartego okna bez dodatkowej bramki.
Szpitale i placówki medyczne
Alarm progowy i ochrona przeciwzamrożeniowa sygnalizują nietypową temperaturę w salach i gabinetach zabiegowych. Zdarzenie trafia do systemu nadzoru, zanim warunki zagrożą pacjentom lub sprzętowi.
Centra i galerie handlowe
Wspólna sieć LoRaWAN obejmuje termostaty w wielu lokalach najemców bez osobnego okablowania sieciowego do każdego z nich. Multicast wysyła jedną komendę zmiany trybu do całej grupy urządzeń naraz.
Kampusy i portfele wielu budynków
Administrator aktualizuje floty termostatów zdalnie (FUOTA) przez Milesight Development Platform, a odczyty trafiają też do Milesight IoT Cloud lub dowolnego standardowego serwera sieciowego LoRaWAN.
Jak to działa
01Montaż
Termostat montuje się na płycie montażowej 150 × 125 mm przykręcanej do ściany, a przewody instalacji 24VAC podłącza się do złączy RC, RH, W1/W2, Y1/Y2, G i O/B. Urządzenie zatrzaskuje się na płycie i blokuje przed zdjęciem.
02Konfiguracja przez NFC
Telefon z aplikacją mobilną odczytuje i zapisuje ustawienia przez NFC, bez otwierania obudowy. Downlink z serwera sieciowego pozwala zmienić te same parametry zdalnie.
03Transmisja
Termostat pracuje w klasie C LoRaWAN i raportuje temperaturę, wilgotność oraz stan pracy do bramki Milesight. Protokół Milesight D2D dodatkowo przekazuje sterowanie bezpośrednio innym urządzeniom, bez pośrednictwa serwera.
04Nadzór
Milesight Development Platform, Milesight IoT Cloud oraz system BACnet odbierają odczyty i przyjmują zmiany nastaw. Multicast wysyła jedną komendę do wielu termostatów jednocześnie.
Materiał wideo
WT201 — Materiał wideo producenta
Specyfikacja
Pomiar temperatury i wilgotności
| Element pomiarowy | cyfrowy czujnik CMOSens (MEMS), wbudowany |
| Zakres pomiaru temperatury | −20 … 60 °C |
| Dokładność temperatury | ±0,5 °C (0 … 60 °C) · ±1 °C (−20 … 0 °C) |
| Rozdzielczość temperatury | raport 0,1 °C · wyświetlacz 0,5 °C |
| Zakres pomiaru wilgotności | 0 … 100 %RH |
| Dokładność wilgotności | ±3 %RH (40 … 85 %RH) · ±5 %RH (0 … 40 %RH i 85 … 100 %RH) |
| Rozdzielczość wilgotności | raport 0,5 %RH · wyświetlacz 1 %RH |
Sterowanie i tryby pracy
| Tryby regulacji | Heat, Cool, Emergency Heat, Auto |
| Tryby wentylatora | Auto, On, Circulate |
| Harmonogram | 7 trybów pracy, do 16 harmonogramów na tryb |
| Funkcje regulacji | lokalny harmonogram, ochrona przeciwzamrożeniowa, opóźnienie wentylatora, sterowanie osuszaniem |
| Wejście cyfrowe | 1 × DI, styk bezpotencjałowy dla przełączników kart hotelowych lub magnetycznych — tylko przełączniki i przyciski fizyczne |
Transmisja bezprzewodowa
| Technologia | LoRaWAN, Milesight D2D |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm (868 MHz) |
| Czułość odbiornika | −137 dBm |
| Tryb pracy | OTAA / ABP, klasa C |
Przekaźniki i złącza instalacyjne
| Zgodność z instalacją | większość systemów 24VAC — piece i klimatyzatory (2H/2C), pompy ciepła (4H/2C lub 3H/2C plus grzałka AUX), kotły, PTAC |
| Złącza przewodów | RC, RH, C, W1, W2/AUX, E, Y1, Y2/GL, G/GH, O/B, PEK, DI, GND |
| Przekaźnik WT201 | 24VAC, typ. 150 mA, maks. 1 A |
| Przekaźnik WT211 | 24VAC, typ. 1 A, maks. 3 A na kanał, 5 A łącznie |
Interfejs i konfiguracja
| Wyświetlacz | LCD segmentowy 4,2 cala, podświetlenie białe |
| Przyciski zewnętrzne | 5 — zasilanie, temperatura +/-, tryb pracy, bieg wentylatora(1) |
| Port USB | 1 × Type-C, wewnętrzny, wyłącznie do serwisu (konsola) |
| Konfiguracja | NFC aplikacją mobilną albo downlinkiem |
| Zegar RTC | podtrzymuje poprawny czas przez 72 godziny bez zasilania |
Funkcje zaawansowane
| Alarm progowy | konfigurowalny |
| Blokada rodzicielska | blokada przycisków |
| Pamięć wewnętrzna | 1000 zapisów |
| Retransmisja | automatyczne dosyłanie zaległych danych; odczyt historii na żądanie |
| Czujnik zewnętrzny | tryb pracy z zewnętrznym czujnikiem temperatury |
| Milesight D2D | sterownik i agent, odbiór danych D2D bez pośrednictwa bramki |
| Multicast | sterowanie grupowe wielu urządzeń jedną komendą |
| FUOTA | aktualizacja oprogramowania układowego przez radio |
Zasilanie
| Zasilanie WT201 | 24VAC ±15%, typ. 150 mA, maks. 1 A |
| Zasilanie WT211 | 24VAC ±15%, typ. 1 A, maks. 3 A na kanał, 5 A łącznie |
| Pobór mocy | poniżej 1,2 W |
Konstrukcja i wymiary
| Obudowa | PC+ABS (UL94 V0), biała |
| Wymiary termostatu | 113 × 110 × 21 mm |
| Waga | 172 g |
| Płyta montażowa | 150 × 125 mm, zatrzaskiwana, z zamkiem antykradzieżowym |
| Montaż | wkręty w ścianę |
| Stopień ochrony | IP30 |
Warunki pracy
| Temperatura pracy | −20 … 60 °C |
| Wilgotność względna | 0 … 95 %RH, bez kondensacji |
Certyfikaty
| Zgodność | FCC, ISED |
Zawartość zestawu
| Urządzenie | WT201 albo WT211 — 1 szt., z płytą montażową |
Warunki i uwagi
- Restart i reset urządzenia wykonuje się kombinacją przycisków, bez osobnego szóstego przycisku.
