Producent: Milesight
- Kompatybilny z 2-rurowymi/4-rurowymi klimakonwektorami (FCU)
- Obsługa 8 niestandardowych harmonogramów
- Ekran E-Ink o przekątnej 2,7 cala
- Ergonomicznie zaprojektowane przyciski
- Wykrywanie otwarcia okna / ochrona przed sabotażem / ochrona przed zamarzaniem
- 3 tryby kontroli temperatury, 4 tryby pracy wentylatora
- Łatwy w instalacji design
- Obsługa interfejsu DI
Cena od 462,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
WT303/WT304
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWT303-868MInteligentny termostat ściennyW magazynieGwarancja: 462,00 zł568,26 złZaloguj się, aby poznać swoją cenę WT303-868MInteligentny termostat ściennyDostępność:W magazynieCena netto:462,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWT304-868MInteligentny termostat ściennyW magazynieGwarancja: 462,00 zł568,26 złZaloguj się, aby poznać swoją cenę WT304-868MInteligentny termostat ściennyDostępność:W magazynieCena netto:462,00 zł
Opis
Termostat klimakonwektora · LoRaWAN
Pokój hotelowy chłodzony przez całą noc, choć gość wyjechał przed południem. Zwykły termostat przy klimakonwektorze utrzymuje jedną nastawę i nie wysyła nic dalej — WT30x raportuje temperaturę i wilgotność pomieszczenia przez LoRaWAN i przyjmuje nastawę 5 … 35 °C z systemu albo z przycisków na ścianie.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
±0,5 °C
Pomiar
Dokładność wbudowanego czujnika
Czujnik CMOSens mierzy temperaturę z dokładnością ±0,5 °C w zakresie 0 … +60 °C i wilgotność z dokładnością ±2 %RH.
Histerezę regulacji można zawęzić bez ryzyka, że zawór zacznie się przełączać po błędzie pomiaru.

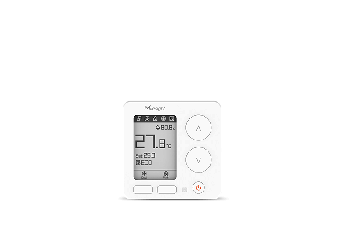

Ekran E-ink 2,7”
Odczyt na ścianie
Ekran E-ink 2,7 cala
Czarno-biały ekran 2,7” pokazuje temperaturę i wilgotność pomieszczenia, tryb pracy, bieg wentylatora i stan zaworu.
Nie emituje światła, więc nie rozświetla pokoju w nocy. Poza zakresem 0 … +40 °C ekran wyłącza się, a regulacja i raportowanie pracują dalej.
8 × 16 programów
Harmonogram
Osiem planów, po szesnaście przedziałów
Termostat przechowuje 8 planów, każdy z maksymalnie 16 przedziałami czasowymi.
Plan wykonuje się w samym urządzeniu, więc przerwa w łączności z bramą nie zatrzymuje grzania ani chłodzenia.
BACnet
Integracja
Widoczny w systemie BACnet
Odczyty i sterowanie trafiają do systemu BACnet przez bramę LoRaWAN Milesight — nie przez sam termostat.
Termostat zgłasza się do istniejącej automatyki budynku bez kładzenia nowej magistrali.
Cechy
- Obsługuje instalacje 2- i 4-rurowe, z wentylatorem 3-biegowym albo EC — jeden typ termostatu obsługuje większość central w budynku
- WT303 dla zaworu on/off dwu- i trzyprzewodowego, WT304 dla zaworu 0 … 10 V i wentylatora EC — dobór modelu sprowadza się do dwóch pytań o istniejącą centralę
- Wejście stykowe przyjmuje kartę hotelową albo czujnik otwarcia okna — wyjęcie karty przełącza pokój w tryb ECO bez udziału systemu nadrzędnego
- Wykrywanie otwartego okna i ochrona przeciwzamrożeniowa wykonują się w termostacie — reagują od razu, bez pytania systemu nadrzędnego o zgodę
- Cztery źródła danych: czujnik wbudowany, sonda NTC, inne czujniki Milesight, dane z serwera — termostat może wisieć tam, gdzie wygodnie go obsługiwać, a mierzyć tam, gdzie trzeba
- Obudowa z PC+ABS w klasie palności UL94 V0, zgodność CE i FCC — tworzywo nie podtrzymuje płomienia po odjęciu źródła ognia
- Zasilanie 100 … 240 VAC, pobór poniżej 2 W bez obciążeń — bez baterii do wymiany i bez osobnego zasilacza w puszce
- Konfiguracja przez NFC z telefonu, aktualizacja firmware przez FUOTA — uruchomienie i późniejsze zmiany bez otwierania obudowy
- Pracuje z dowolnym standardowym serwerem LoRaWAN — odczyty trafiają do systemu, który już działa w obiekcie
Zastosowania
Hotel
Karta w czytniku ustawia komfort, wyjęta przełącza pokój w ECO. Recepcja nie musi pamiętać o pustych pokojach, a gość nie traci sterowania nastawą.
Biurowiec po wymianie termostatów
Stare termostaty przy klimakonwektorach wymienia się na WT30x bez ruszania instalacji — te same przewody, ta sama puszka, ten sam zawór.
Lokal w galerii handlowej
Zarządca ustawia harmonogram godzin otwarcia, najemca zmienia nastawę u siebie. Każdy lokal jest osobną strefą z własnym planem.
Przychodnia
Kilkanaście gabinetów, każdy z własnym klimakonwektorem i własną nastawą. Ekran przy drzwiach pokazuje też wilgotność pomieszczenia.
Sala konferencyjna
Plan podnosi temperaturę przed rezerwacją i wraca do ECO po niej. Między spotkaniami sala nie jest chłodzona na pusto.
Apartament na wynajem krótkoterminowy
Mieszkanie stoi puste po dwa tygodnie w styczniu. Ochrona przeciwzamrożeniowa pilnuje wymiennika, a nastawa wraca do komfortu na dobę przed przyjazdem.
Jak to działa
01Montaż
Listwa zaciskowa odchodzi od obudowy, przewody wkręca się w nią wkrętakiem, a listwa wraca do istniejącej puszki 60 lub 86 mm. Nowego okablowania nie trzeba; do puszek 118 i 120 mm dochodzi płyta adaptacyjna.
02Konfiguracja
Telefon przyłożony do pola NFC ustawia typ instalacji, źródło pomiaru i plany czasowe. Brama nie jest do tego potrzebna.
03Transmisja
Odczyty trafiają do bramy LoRaWAN, a polecenie z systemu działa od razu, nie przy następnym raporcie — termostat jest zasilany z sieci, więc nasłuchuje bez przerwy.
04Nadzór
Dane lądują na platformie Milesight albo na dowolnym standardowym serwerze LoRaWAN. Jedna komenda grupowa zmienia nastawę we wszystkich termostatach naraz.
Materiał wideo
WT30x — Materiał wideo producenta
Specyfikacja
Zgodność z instalacją
| Obsługiwane instalacje | klimakonwektory 2-rurowe i 4-rurowe, AC 100 … 240 V |
| WT303 | zawór on/off dwu- lub trzyprzewodowy z wentylatorem 3-biegowym AC. W instalacji 4-rurowej zawór on/off dwuprzewodowy |
| WT304 | zawór proporcjonalny 0 … 10 V albo wentylator EC (0 … 10 V), w instalacji 2- i 4-rurowej |
| Dobór modelu | zawór on/off i wentylator 3-biegowy — WT303. Zawór 0 … 10 V albo wentylator EC — WT304 |
| Obciążalność styków zaworu i wentylatora | rezystancyjne 4 A, indukcyjne 3 A(1) |
| Udokumentowane schematy połączeń | 3 dla WT303, 6 dla WT304 |
| Przekrój przewodów | AWG 14 … 26 |
Regulacja i wejścia
| Zakres nastawy | 5 … 35 °C |
| Tryby regulacji | grzanie, chłodzenie, wentylacja |
| Tryby wentylatora | niski, średni, wysoki, auto |
| Wejście NTC | 1 × 10k ±1 %, B 3950 |
| Wejście DI | 1 × styk bezpotencjałowy — karta hotelowa, kontaktron okienny(2) |
| Funkcje regulacji | harmonogram lokalny, ochrona przeciwzamrożeniowa, wykrywanie otwartego okna, opóźnienie wentylatora, regulacja temperatury i osuszanie |
| Harmonogramy | 8 planów, do 16 przedziałów czasowych w każdym |
| Źródła danych pomiarowych | czujnik wbudowany, zewnętrzna sonda NTC, inne czujniki Milesight, dane z serwera sieciowego |
Pomiar — czujniki wbudowane
| Zasada pomiaru | cyfrowa, CMOSens (MEMS) |
| Zakres temperatury | −20 … +60 °C |
| Dokładność temperatury | ±0,5 °C (0 … +60 °C), ±1 °C (−20 … 0 °C) |
| Rozdzielczość temperatury | 0,1 °C |
| Zakres wilgotności | 0 … 100 %RH |
| Dokładność wilgotności | typowo ±2 %RH, maks. ±5 %RH |
| Rozdzielczość wilgotności | 0,1 %RH |
Transmisja bezprzewodowa
| Protokół | LoRaWAN, Milesight D2D |
| Antena | wewnętrzna |
| Pasmo | EU868 |
| Moc nadawania | 16 dBm |
| Czułość odbiornika | −137 dBm |
| Tryb pracy | OTAA/ABP, klasa C |
| Sterowanie grupowe | multicast |
| BACnet | przez bramę LoRaWAN Milesight |
| Aktualizacja firmware | FUOTA, przez sieć radiową |
Ekran, przyciski i konfiguracja
| Ekran | E-ink czarno-biały, 2,7” |
| Wskazywane na ekranie | temperatura i wilgotność pomieszczenia, temperatura zadana, tryb regulacji, bieg wentylatora, stan zaworu, status sieci LoRaWAN, blokada przycisków, ochrona przeciwzamrożeniowa, wykrycie otwartego okna |
| Przyciski | 5 — włączenie instalacji, temperatura +/-, tryb regulacji, bieg wentylatora, restart i reset |
| Dioda sygnalizacyjna | 1 × sygnalizacja restartu i resetu |
| Złącze serwisowe | 1 × USB-C |
| Konfiguracja | NFC z aplikacji mobilnej albo komendą downlink |
| Funkcje programowe | alarm progowy, blokada przycisków, multicast, Milesight D2D controller, Milesight D2D agent, tryb czujnika zewnętrznego, odbiór danych D2D |
Zasilanie i środowisko
| Zasilanie | 100 … 240 VAC, 50 … 60 Hz |
| Pobór mocy | poniżej 2 W(3) |
| Temperatura pracy | −20 … +60 °C |
| Temperatura pracy ekranu | 0 … +40 °C(4) |
| Wilgotność pracy | 0 … 95 %, bez kondensacji |
| Stopień ochrony | IP20 |
Konstrukcja, montaż i certyfikaty
| Kolor i materiał | biały, PC + ABS (UL94 V0) |
| Wymiary | 86 × 86 × 42 mm |
| Montaż | puszka 86 mm kwadratowa albo europejska 60 mm okrągła |
| Montaż w puszkach 118 i 120 mm | przez płytę adaptacyjną WP01, zamawianą osobno |
| Certyfikaty | CE, FCC |
Akcesoria zamawiane osobno
| Zewnętrzna sonda temperatury NTC | 10k ±1 % przy 25 °C, B 3950 ±1 % (25/50 °C), zakres −40 … +105 °C, przewód 2,5 m |
| Płyta adaptacyjna WP01 | 106 × 106 × 4 mm oraz 150 × 150 × 6 mm, PC+GF — do puszek 118 i 120 mm |
Zawartość zestawu
| Termostat WT303 albo WT304 | 1 szt. |
| Wkręty montażowe M4×25 | 2 szt. |
| Przewód sygnałowy dwupinowy | 1 szt. |
| Wkręt zabezpieczający M2×4 | 1 szt. |
| Skrócona instrukcja i karta gwarancyjna | po 1 szt. |
| Zamawiane osobno | zewnętrzna sonda NTC, płyta adaptacyjna WP01 — żadna z nich nie wchodzi w skład zestawu |
Warunki i uwagi
- Obciążenia pojemnościowe nie są obsługiwane.
- Wejście DI przyjmuje wyłącznie przełączniki lub przyciski fizyczne, nie sygnał zasilany.
- Wartość dotyczy pracy bez obciążeń — bez wentylatora i zaworu, które termostat steruje.
- Poza zakresem ekran wyłącza się, a przyciski zostają zablokowane; regulacja i raportowanie pracują dalej.
