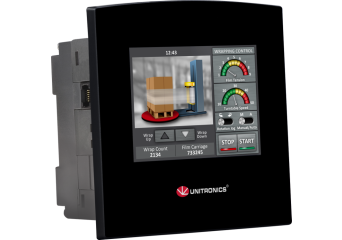

SM35-J-TA22

Sterownik z LCD 3,5'': 12 wejść dwustanowych 24 Vdc w tym 2 wejścia analogowe (0-10V, 0/4-20mA)/cyfrowe) oraz 2 PT100/TC; 8 wyjść tranzystorowych; 2 wyjścia analogowe (0-10V,4-20mA)

Sterownik PLC z kolorowym, dotykowym, graficznym panelem HMI 3,5'':

  • 12 wejść dwustanowych 24 Vdc w tym 2 wejścia analogowe (0-10V, 0/4-20mA)/cyfrowe oraz 2 PT100/TC,
  • 8 wyjść tranzystorowych,
  • 2 wyjścia analogowe (0-10V,4-20mA)

niezawodny sterownik do urządzeń przemysłowych

zgodny z międzynarodowymi standardami

zaprojektowany do pracy w przemysłowych warunkach

świetnie sprawdza się jako panel operatorski

możliwość łączenia w sieć Modbus Master/Slave za pomocą portu RS232 lub opcjonalnie port RS232/485

możliwość łączenia w sieć CANbus lub Ethernet (opcja)



Więcej informacji znajduje się na tej stronie: https://www.elmark.com.pl/producenci/sklep/unitronics-seria-samba

Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

Akcesoria

Opis produktu

Samba SM35-J-TA22 to kontroler wielkości dłoni z nowej serii zawierający wszystko w jednym (PLC, HMI, I/O). Zaprojektowany specjalnie do zastosowań przemysłowych, przystosowany do pracy w trudnych warunkach środowiskowych oraz posiadający szereg zabezpieczeń. Sterownik z tej serii umożliwia użytkownikom korzystanie z zaawansowanych funkcji zarówno z panelu operatorskiego jak i PLC, przy jednoczesnym zachowaniu niskiego budżetu, skróceniu czasu programowania i minimalizacji okablowania.



Cechy charakterystyczne:

zintegrowany kolorowy panel dotykowy (TFT LCD 320 x 240 pikseli (QVGA), 3,5")

do 24 ekranów użytkownika i 40 obrazów na aplikacje

pamięć aplikacji  0,5MB, 1MB na wizualizację, czcionka 512K

12 wejść cyfrowych w tym 2 cyfrowo/analogowe (10 bit, 0-10V, 0-20mA),2 wejścia temperaturowe (PT100 lub TC) i jedno szybkie wejście licznikowo/enokoderowe (max. częstotliwość 30 kHz dla HSC)

8 wyjść tranzystorowych

2 wyjścia analogowe

wbudowany port komunikacyjny RS232 plus opcjonalnie dwa porty Serial/Ethernet i CANbus

obsługa protokołu Modbus TCP/IP (poprzez opcjonalny port Ethernetowy), CANbus

obsługa protokołu Modbus Master/Slave

obsługa modemów w tym GPRS/GSM

biblioteka String – skraca czas wykonywania aplikacji, alarmy, trendy – dynamiczne wykresy, tabele danych, export danych do programu Excel

wiadomości SMS, email

zdalny dostęp przez CANbus

zegar czasu rzeczywistego RTC

pełne podtrzymanie pamięci (7 lat)

2 niezależne pętle regulatora PID

temperatura pracy od 0° do +50°C

zasilanie 24VDC

2 letnia gwarancja

stopień ochrony IP66 przy montażu panelowym



Sterownik Samba można rozbudować o dodatkowe wejścia/wyjścia korzystając z adaptera rozszerzeń EX-RC1. Adapter łączy się ze sterownikiem za pomocą magistrali CAN po protokole UniCAN. Do pojedynczego adaptera można podłączyć 8 modułów  I/O (max. 60 urządzeń w sieci).

Specyfikacja techniczna

  • Wejścia i wyjścia
Wejścia cyfrowe 10 w tym 1 szybkie
Wejścia uniwersalne cyfrowo/analogowe 2 (0-10V, 0/4-20mA)
Wejścia temperaturowe 2 (PT100/TC)
Wyjścia tranzystorowe 8
Wyjścia analogowe 2
  • Ogólne
Zasilanie 24VDC
Bateria Żywotność: 7 lat przy temperaturze 25 stopni celcjusza
Pamięć 0,5MB na drabinkę, 1MB na zdjęcia, 512K na czcionki
Ilość elementów drabinki 512 cewek, 256rejestrów, 32long integers(32 bit), 32double words (32 bit unsigned), 24floats, 32 timery (32 bit), 32 liczniki, dodatkowo: 64 X-bits, 32 X-integers, 16 X-long integers, 16 X-double words
Tabela danych 32K danych dynamicznych, 16K danych (tylko do odczytu)
Możliwości Obsługuje trendy, alarmy, bibliotekę stringów
Stopień ochrony IP66/IP65/NEM4X (od frontu)
  • Klawiatura
Liczba przycisków wyświetlana klawiatura wirtualna
  • Panel operatorski
Typ TFT LCD 65536 kolorów
Wielkość 320 x 240 pixeli (QVGA), 3,5"- ekran dotykowy
