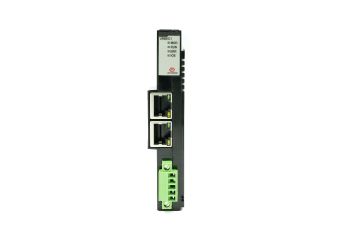

URB-EC1

Adapter wysp zdalnych I/O - EtherCAT

Producent: UNITRONICS

możliwość podłączenia do 16 modułów I/O,
zdalna konfiguracja z wykorzystaniem oprogramowania UniLogic,
komunikacja z PLC za pomocą EtherCAT.

Kompatybilne moduły I/O znajdziesz na stronie: https://www.elmark.com.pl/sklep/modulowe-systemy-wejsc-wyjsc

Cena od 1 296,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania
Polecane produkty

URB-EC1

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
URB-EC1 Adapter rozszerzeń zdalnych EtherCAT	Na zamówienie	Gwarancja:		1 296,00 zł 1 594,08 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

URB-EC1

Adapter rozszerzeń zdalnych EtherCAT

Dostępność: Na zamówienie

Cena netto:

1 296,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

URB-EC1 to adapter rozszerzeń zdalnych EtherCAT (Remote I/O), który pozwala na podłączenie do 16 modułów I/O do systemu nadrzędnego. Najczęściej wykorzystywany jest do połączenia z:

sterownikiem PLC Unistream USC (potrzebny moduł UAC-01EC2),
sterownikiem Beckhoff,
innymi sterownikami z komunikację EtherCAT.

Zobacz kompatybilne moduły I/O

Zastosowanie wysp zdalnych i zdecentralizowanego systemu pozwala na:

redukcję kosztów okablowania (zamiast ciągnąć pojedyncze przewody od PLC do każdego czujnika czy urządzenia, można zastosować wyspę, która zbierze wszystkie sygnały z dalszej odległości i prześle do PLC jednym przewodem Ethernet),
skrócenie czasu instalacji (mniej przewodów to krótszy czas instalacji),
łatwą diagnostykę i konserwację (wyspy zdalne mają wbudowane funkcje diagnostyczne, takie jak monitorowanie stanu sygnałów, zasilania czy komunikacji, co usprawnia rozwiązywanie problemów),
skalowalność i elastyczność (można łatwo dodawać kolejne moduły I/O, czy dołączyć kolejną wyspę zdalną, bez zmiany całego układu okablowania),
redukcję złożoności,
zwiększoną niezawodność (mniejsze zakłócenia elektromagnetyczne i większa odporność na uszkodzenia mechaniczne).

Zobacz kompatybilne moduły I/O

Specyfikacja

Typ adaptera	Węzeł podrzędny (ID EtherCAT)
Maksymalna liczba slotów rozszerzeń	16 slotów
Rozmiar danych I/O	Maks. 256 bajtów wejściowych / 256 bajtów wyjściowych W PLC Unistream: po 128 bajtów
Maksymalna długość linii magistrali	Do 100m od huba/switcha Ethernet z użyciem skrętki CAT5 UTP/STP
Maksymalna liczba węzłów w sieci	65,535 (w Unistream do 8 adapterów)
Szybkość transmisji	10/100Mbps
Połączenie magistrali	2 x RJ-45
Adres MAC / IP	Nie wymagany
Wskaźniki	4 diody LED 1 Zielona/Czerwona - Stan Modułu (MOD) 1 Zielona - Bieżący Stan Komunikacji (RUN) 1 Czerwona - Stan Błędu (ERR) 1 Zielona/Czerwona - Stan Modułu Rozszerzeń I/O (IOS)
Zasilanie systemu	Napięcie zasilania: 24VDC nominalne, klasa 2 Zakres napięcia: 15~28.8VDC Ochrona: Ochrona przed odwróceniem polaryzacji
Zużycie energii	40mA typowo przy 24VDC
Prąd dla modułów I/O	1.0A przy 5VDC
Izolacja	Zasilanie systemowe do logiki wewnętrznej: Brak izolacji Zasilanie systemowe do sterownika I/O: Izolowane
Zasilanie obszaru roboczego	Napięcie zasilania: 24VDC typowe (Maks. 28.8VDC) *Zakres napięcia zasilania obszaru roboczego zależy od serii modułów IO. Zapoznaj się ze specyfikacją modułów IO.
Maksymalny prąd obciążenia obszaru roboczego	DC 8A maks.
Okablowanie I/O	Przewód max. 2.0mm² (AWG 14)
Waga	76g
Wymiary modułu	22mm x 109mm x 70mm
Temperatura działania	Od -20°C do 60°C
