US5-C10-TA32

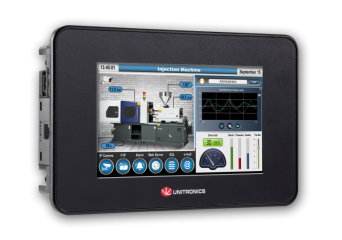

UniStream B10 - sterownik PLC z wbudowanym wyświetlaczem HMI w wersji PRO o przekątnej 5 cali - 13DI,6AI,2TC/PT,8TO,3AO z wbudowaną usługą UniCloud na okres 5 lat

Producent: UNITRONICS

Wbudowana chmura UniCloud na 5 lat
13 wejść cyfrowych Sink/Source ( w tym 2 szybkie do 90kHz - 32bit)
6 wejść analogowych 0-10V lub 0(4)-20mA (2 wejścia 14bit izolowane + 4 wejścia 12bit nieizolowane),
2 wejścia temperaturowe TC/PT100/Ni100/Ni120/PT1000/Ni1000
3 wyjścia analogowe 0-10V (12bit) lub ±10V (11bit+znak) lub 0(4)-20mA (12bit)
8 wyjść tranzystorowych
Wbudowany przemysłowy sterownik PLC
Wbudowany panel HMI 5"

Cena od 8 132,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Akcesoria
Opis
Specyfikacja
Pliki do pobrania
Polecane produkty
Baza wiedzy

US5-C10-TA32

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
US5-C10-TA32 Unistream Zintegrowany C10 z HMI 5" - 13DI, 6AI, 2TC/PT, 8TO, 3AO	Na zamówienie	Gwarancja:		8 132,00 zł 10 002,36 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

US5-C10-TA32

Unistream Zintegrowany C10 z HMI 5" - 13DI, 6AI, 2TC/PT, 8TO, 3AO

Dostępność: Na zamówienie

Cena netto:

8 132,00 zł

Zaloguj się, aby poznać swoją cenę

Akcesoria

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
UAC-CX-01CAN Unistream Zintegrowany - port CAN	W dostawie	Gwarancja:		375,00 zł 461,25 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

UAC-CX-01CAN

Unistream Zintegrowany - port CAN

Dostępność: W dostawie

Cena netto:

375,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
UAC-CX-01RS2 Unistream Zintegrowany - port RS232	W magazynie	Gwarancja:		221,00 zł 271,83 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

UAC-CX-01RS2

Unistream Zintegrowany - port RS232

Dostępność:

W magazynie

Cena netto:

221,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
UAC-CX-01RS4 Unistream Zintegrowany - port RS485	W magazynie	Gwarancja:		221,00 zł 271,83 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

UAC-CX-01RS4

Unistream Zintegrowany - port RS485

Dostępność:

W magazynie

Cena netto:

221,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

Przemysłowy sterownik PLC ze zintegrowanym HMI sprawdzi się wszędzie tam gdzie:

masz ograniczone miejsce w szafie sterowniczej.
potrzebujesz panelu HMI, a nie chcesz dwóch oddzielnych urządzeń,
chcesz ograniczyć ilość ciągniętych kabli. Duża ilość komponentów (lampki, przyciski) znajdują się na panelu przednim maszyny, a jednocześnie musisz zwizualizować dane dla operatora.
poszukujesz kompaktowego rozwiązania ze wbudowanymi wejściami/wyjściami.

Którą serię sterownika wybrać?

Jeśli zastanawiasz się, który model sterownika wybrać pod kątem funkcjonalności i ilości wbudowanych I/O to nasza tabelka porównawcza Ci w tym pomoże:

Konfiguracja I/O sterowników PLC UniStream

Rozbudowa o dodatkowe I/O

Jeśli wbudowana liczba wejść i wyjść nie jest wystarczająca, bez problemu możemy sterownik rozszerzyć o moduły:

lokalne

Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O.

Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.

zdalne

do 8 wysp zdalnych po Modbus TCP/IP (każda wyspa do 63 zdalnych modułów I/O) oraz do 8 masterów IO-Link.

Komunikacja

wbudowana
- Ethernet/IP Scanner/Adapter,
- Modbus TCP/IP Client/Server,
- własna ramka po TCP/IP lub UDP,
- VNC Client/Server,
- SNMP v3,
- MQTT Client,
- OPC UA Client,
- BacnetIP Server,
- REST API Client,
- OCPP,
- FTP Client/Server,
- obsługa chmury Unicloud,
- email,
- SMS,
- SQL (w wersji B10),
- Webserver (w wersji B10),

rozszerzana modułem
- EtherCAT Master,
- Modbus RTU Master/Slave,
- własna ramka po RS232,
- własna ramka po RS485,
- CANOpen Master,
- własna ramka po CANbus.

Programowanie

Sterowniki serii Unistream programuje się w wielokrotnie nagradzanym i bezpłatnym środowisku UniLogic. W jednym środowisku:

zaprogramujemy logikę PLC,
zaprojektujemy wizualizację HMI,
sparametryzujemy i zdiagnozujemy falowniki oraz serwonapędy,
dodamy moduły lokalne i wyspy zdalne,
przeprowadzimy diagnostykę programu oraz napędów,
skonfigurujemy połączenie z chmurą UniCloud.

Oprogramowanie można pobrać ze strony producenta: https://www.unitronicsplc.com/software-unilogic-for-programmable-controllers/

Może inna wielkość HMI?

Sterowniki zintegrowane serii UniStream występują zawsze w 3 różnych wielkościach:

Panel 5": US5-C5-TA32 lub US5-C10-TA32 (tutaj jesteś)
Panel 7": US7-C5-TA32 lub US7-C10-TA32
Panel 10,1": US10-C5-TA32 lub US10-C10-TA32

Dodatkowo każdy sterownik obsługuje VNC (Klient/serwer), dzięki czemu, żeby wyświetlić wizualizację czy sterować maszyną potrzebujesz jedynie komputera lub telefonu i darmowego VNC Viewera.

Chmura

Sterowniki, dzięki obsłudze MQTT mogą komunikować się z chmurą UniCloud. Dzięki niej zyskasz:

zdalny dostęp VPN i VNC,
archiwizowanie i analizę danych,
wizualizacje, wykresy, wskaźniki,
powiadomienia mailowe i SMS w przypadku wystąpienia awarii,
generowanie raportów w PDF,
monitorowanie KPI w czasie rzeczywistym.

Ten sterownik posiada wbudowaną chmurę UniCloud na 5 lat (wersja StartUp). O tym, dlaczego warto jej użyć, przeczytasz tu: https://info.elmark.com.pl/opis-poznaj-mozliwosci-chmury-umc

Specyfikacja

US5-C10-TA32
Typ urządzenia	Sterownik PLC z wbudowanym panelem HMI o przekątnej 5" serii UniStream z wbudowaną usługą UniCloud na okres 5 lat

Wbudowane wejścia i wyjścia
Wejścia cyfrowe (izolowane)	13 wejść cyfrowych; sink/source
Wejścia szybkie/enkoderowe	2 wejścia; 90kHz; 32-bit Wejścia szybkie wliczone w łączną liczbę wejść cyfrowych
Wejścia temperaturowe, RTD/TC	2 (izolowane) Termopara, PT100/NI100/NI120/PT1000/NI1000
Wejścia analogowe	Łącznie 6: 2 wejścia analogowe (izolowane); 0-10V, 0-20mA, 4-20mA; 14-bit 4 wejścia analogowe (nieizolowane); 0-10V, 0-20mA, 4-20mA; 12-bit
Wyjścia tranzystorowe	8 wyjść cyfrowych; source (pnp)
Wyjścia szybkie	2 wyjścia szybkie; 3kHz Wyjścia szybkie wliczone w łączną liczbę wyjść tranzystorowych
Wyjścia przekaźnikowe	-
Wyjścia analogowe	3 wyjścia analogowe; 0-10V 12-bit, ±10V 11-bit+znak 0-20mA, 4-20mA 12-bit
Maksymalna ilość I/O	do 2048 punktów
Dodatkowe rozszerzenia wejść i wyjść
Doczepiane moduły I/O	-
Lokalne moduły I/O	Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O™. Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.
Zdalne wyspy	Tak, URB-TCP do 63 modułów lub URB-TCP2 do 6 modułów Do 8 masterów IO-Link Unitronics.

Wyświetlacz HMI
Czy wbudowany?	Tak, 5 calowy ekran HMI
Ekran dotykowy	Rezystancyjny, analogowy
Obszar wyświetlania szerokość x wysokość (mm)	108 x 64,8
Otwór montażowy szerokość x wysokość (mm)	148,2 x 93,2
Rozdzielczość	800 x 480 (WVGA)
Kolory	65536 (16bit)
Klawiatura	Wirtualna

Zasilanie
Napięcie zasilania	24VDC
Zakres napięcia zasilania	20.4VDC to 28.8VDC
Max. Pobór prądu	0.44A@24VDC

Porty komunikacyjne
Wbudowane	1 porty Ethernet; 1 port USB host; 1 mini USB do programowania
Dodatkowe	CANbus; RS485; RS232 Do 3 modułów, maksymalnie 2 porty szeregowe
Port Ethernet	10/100 Base-T (RJ45); Napięcie izolacji: 500 VAC przez 1 minutę Kabel ekranowany CAT5e, do 100 m
USB host	USB 2.0 (480Mbps), typ A, Długość przewodu < 3m
CAN	-
Obsługiwane protokoły
Wbudowane	Ethernet/IP Scanner/Adapter, Modbus TCP/IP Client/Server, własna ramka po TCP/IP lub UDP, VNC Client/Server, SNMP v3, MQTT Client, OPC UA Client, BacnetIP Server, REST API Client, OCPP, FTP Client/Server, obsługa chmury Unicloud, email, SMS, SQL (w wersji B10), Webserver (w wersji B10),
Przez dodatkowy port	EtherCAT Master, Modbus RTU Master/Slave, własna ramka po RS232, własna ramka po RS485, CANOpen Master, własna ramka po CANbus.
Usługa chmurowa	Wbudowana chmura UniCloud na 5 lat w wersji StartUp. Więcej informacji: https://info.elmark.com.pl/opis-poznaj-mozliwosci-chmury-umc

Pamięć
Pamięć wbudowana	RAM: 1GB ROM: Pamięć systemowa 6GB; Pamięć użytkowania 2GB
Pamięć drabinki	1MB
Zewnętrzna pamięć	Karta microSD lub microSDHC Pamięć do 32GB Prędkość do 200Mbps
Bateria	3V CR2032; 4 lata przy pracy w temp. 25°C odpowiada za zapamiętywanie danych systemowych, zmiennych oraz RTC
Środowisko
Stopień ochrony	Montaż panelowy (przód): IP66, NEMA 4X Tył: IP20, NEMA1
Temperatura pracy	-20°C to 55°C
Standardy	UL, CE, UKCE, EAC
