Wstęp
Współczesne sieci przemysłowe stają się coraz bardziej złożone, a liczba urządzeń wymagających stałej, niezawodnej łączności stale rośnie. W takich warunkach brak widoczności sieci i narzędzi do skutecznego nadzoru może prowadzić do poważnych problemów operacyjnych oraz zwiększonego ryzyka bezpieczeństwa. MXview One to narzędzie zaprojektowane z myślą o tych wyzwaniach. Wspiera użytkowników w codziennym monitoringu, diagnostyce oraz utrzymaniu infrastruktury OT, oferując przejrzysty, graficzny wgląd stanu urządzeń i połączeń.
W niniejszym artykule rozpoczynamy serię poświęconą możliwościom MXview One. Skupimy się na funkcjach związanych z automatycznym wykrywaniem urządzeń, wizualizacją topologii, monitorowaniem ruchu sieciowego, redundancją połączeń, zasilaniem PoE oraz wizualizacją bezpieczeństwa sieci.
Spis treści
- Dlaczego warto skorzystać z MXview One?
- Automatyczne wykrywanie urządzeń
- Wizualizacja topologii sieciowej
- Dashboard z podsumowanie statusu urządzeń
- Analiza połączeń
- Zaawansowane monitorowanie ruchu sieciowego i obciążeń w MXview One
- Bezpieczeństwo sieci zgodne z normą IEC 62443
- Podgląd parametrów wkładek światłowodowych
- Podsumowanie
Dlaczego warto skorzystać z MXview One?
MXview One to rozwiązanie, które wspiera zarówno integratorów systemów, jak i użytkowników końcowych w budowie, zarządzaniu i zabezpieczaniu sieci przemysłowych.
- Dla integratorów stanowi niezastąpione narzędzie przy wdrażaniu infrastruktury, pozwala szybko utworzyć kompletną inwentaryzację urządzeń, automatycznie wykryć i rozrysować topologię sieci. Dzięki funkcjom zarządzania zmianami, kontroli wersji i możliwości centralnej konfiguracji urządzeń, praca nad projektem staje się szybsza, bardziej przewidywalna i zgodna ze standardami bezpieczeństwa, takimi jak IEC 62443.
- Z kolei dla użytkowników końcowych MXview One zapewnia bieżący nadzór nad infrastrukturą. Ułatwia identyfikowanie problemów, monitorowanie połączeń i obciążeń, a także analizę incydentów. Daje też dostęp do narzędzi kontroli dostępu i harmonogramowania backupów, co umożliwia skuteczną ochronę środowiska OT. Co najważniejsze całość prezentowana jest w sposób graficzny i intuicyjny, dzięki czemu nawet osoby bez specjalistycznej wiedzy sieciowej mogą efektywnie korzystać z systemu i dbać o bezpieczeństwo oraz niezawodność infrastruktury.
Automatyczne wykrywanie urządzeń

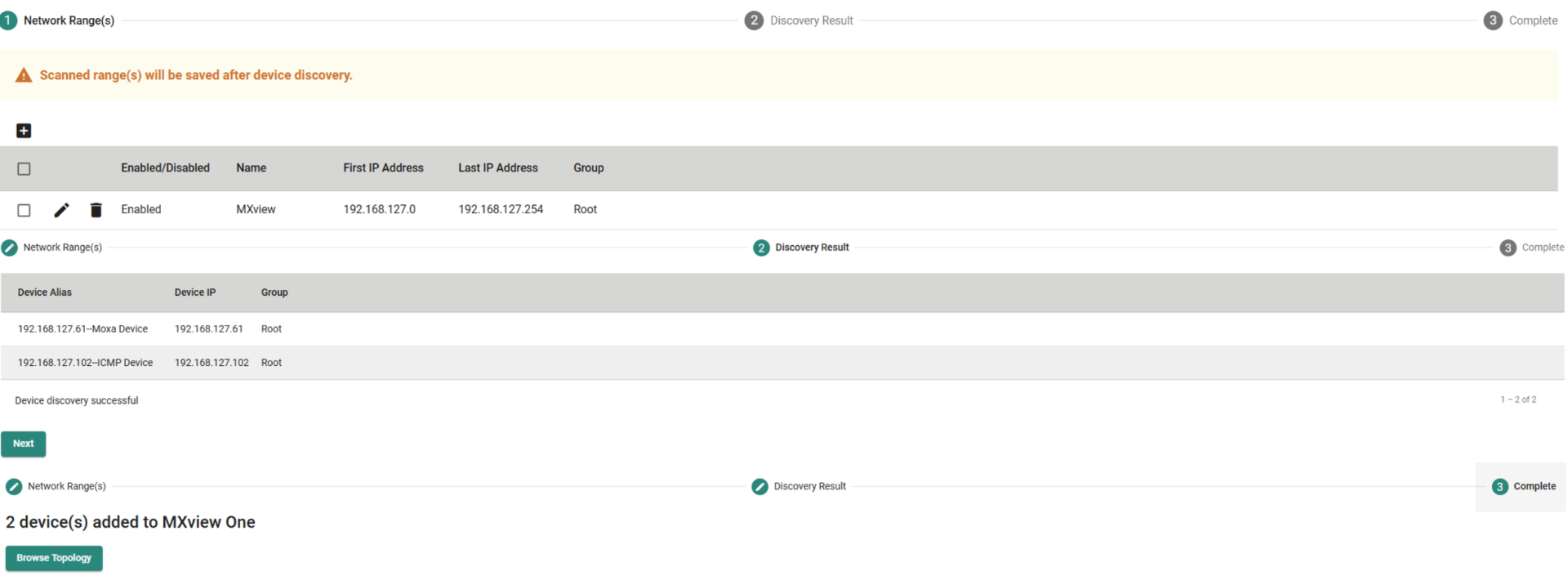

MXview One umożliwia szybkie i automatyczne wykrywanie urządzeń sieciowych. Wystarczy zdefiniować zakresy adresów IP do skanowania. System samodzielnie przeszuka wskazany obszar sieci i odnajdzie dostępne urządzenia, które następnie zostaną automatycznie dodane do mapy topologii. Wiele takich zakresów można zdefiniować równolegle, korzystając z funkcji Device Discovery. Do wykrywania urządzeń MXview One wykorzystuje protokoły SNMP oraz ICMP. Aby urządzenie mogło zostać odnalezione i poprawnie zintegrowane z systemem, musi umożliwiać komunikację za pomocą co najmniej jednego z tych protokołów. Pełna funkcjonalność bez potrzeby dodatkowej konfiguracji jest dostępna tylko dla urządzeń Moxa, jednak dzięki wykorzystywaniu otwartych protokołów istnieje możliwość integracji urządzeń innych producentów, które wspierają ICMP lub SNMP (w przypadku SNMP należy importować OID’y).
Po dodaniu urządzeń, MXview One cyklicznie je odpytuje w określonych interwałach czasowych. W przypadku braku odpowiedzi, status urządzenia na mapie topologii automatycznie zmienia się na żółty (brak połączenia z SNMP) lub czerwony (brak odpowiedzi na ICMP). Jednocześnie generowany jest odpowiedni wpis w dzienniku zdarzeń, ułatwiający diagnostykę problemów.
Wizualizacja topologii sieciowej

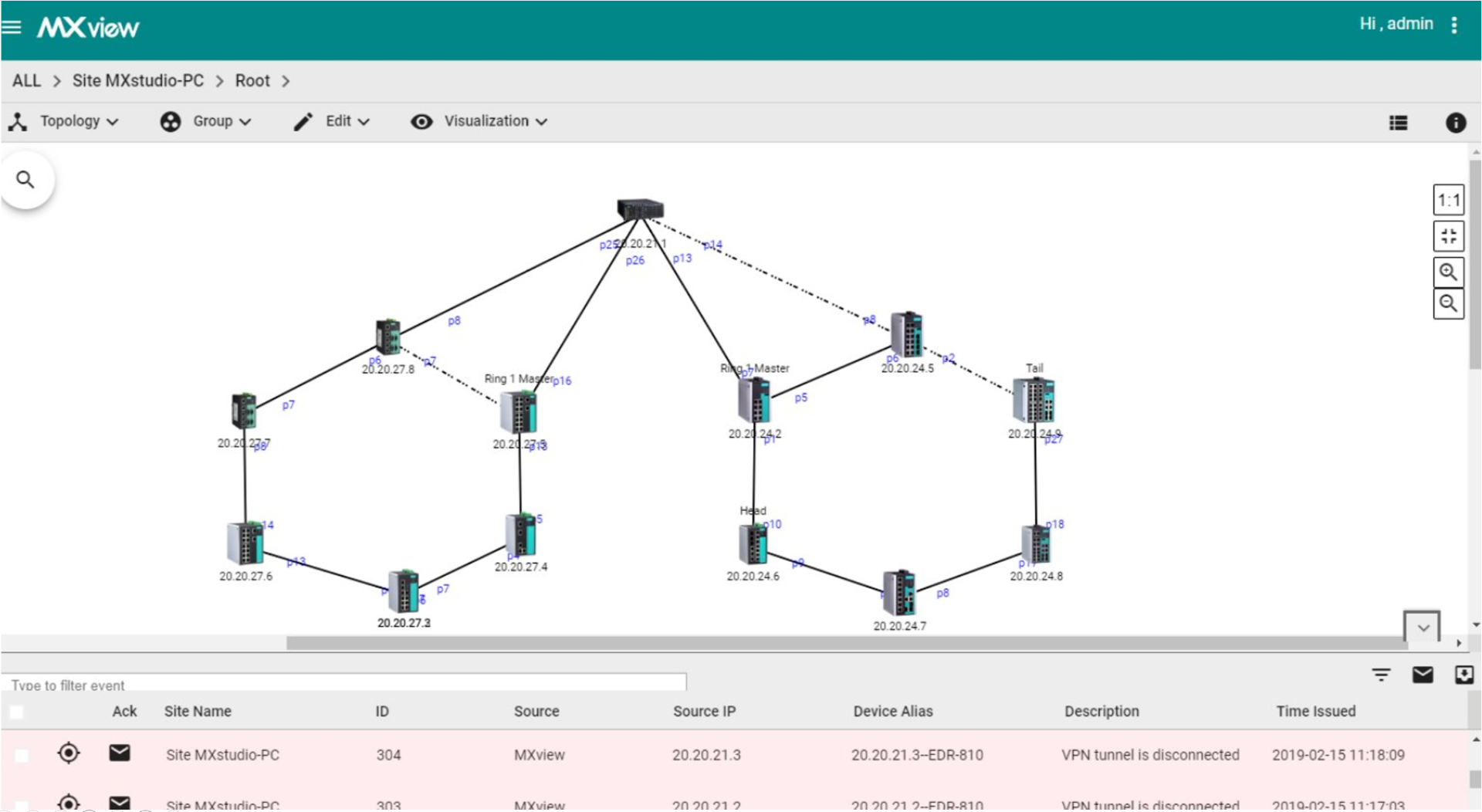

W przypadku urządzeń zgodnych z protokołem LLDP (Link Layer Discovery Protocol), system automatycznie pobiera informacje o ich wzajemnych połączeniach i na ich podstawie tworzy przejrzystą, graficzną mapę topologii. Mapa ta przedstawia zarówno połączenia przewodowe, jak i bezprzewodowe. Jeśli urządzenia nie obsługują LLDP, MXview One wykorzystuje mechanizmy protokołu ARP (Address Resolution Protocol), aby oszacować strukturę połączeń pomiędzy urządzeniami. Ekran Topology w MXview One zapewnia graficzną reprezentację rzeczywistej sieci i umożliwia jej szybkie diagnozowanie. Domyślnie pełna funkcjonalność wizualizacji topologii, podobnie jak automatyczne wykrywanie, jest dostępna dla urządzeń Moxa, obsługa sprzętu innych dostawców wymaga odpowiedniej konfiguracji.
Dashboard z podsumowanie statusu urządzeń

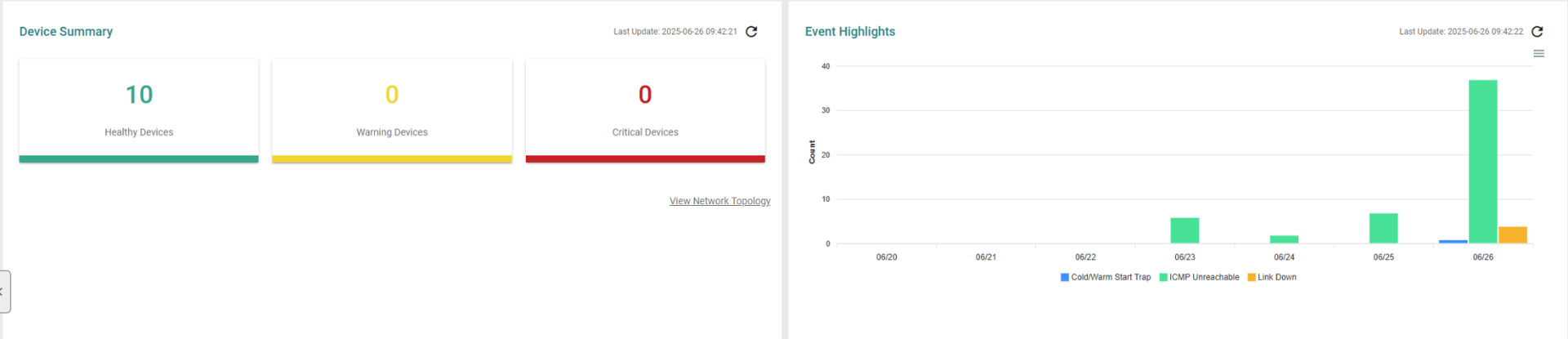

Sprawdzając sieć po chwilowej nieobecności, warto zapoznać się z podsumowaniem jej działania. W tym celu została wprowadzona funkcja Device Summary, która w przejrzysty sposób informuje nas o aktualnym stanie urządzeń w sieci.
Widget przedstawia liczbę urządzeń w trzech kategoriach:
- Healthy Devices – urządzenia działające poprawnie, bez żadnych ostrzeżeń ani błędów krytycznych
- Warning Devices – urządzenia zgłaszające ostrzeżenia
- Critical Devices – urządzenia, na których wystąpiły zdarzenia krytyczne
Kliknięcie w daną kategorię umożliwia szybkie uzyskanie bardziej szczegółowych informacji o danym urządzeniu. To pozwala na błyskawiczną ocenę stanu całej infrastruktury i szybkie podjęcie działań naprawczych w razie potrzeby. Dodatkowo, panel Event Highlights umożliwia przegląd najważniejszych zdarzeń z ostatnich siedmiu dni. Wizualizacja danych w formie wykresu słupkowego pozwala na szybkie rozpoznanie dni, w których wystąpiły kluczowe incydenty takie jak:
- Cold/warm startup – informujące o restarcie urządzenia,
- ICMP unreachable – konkretna liczba powiadomień informująca o niedostępności urządzeń w przeszłości, np. w przypadku chwilowych problemów z zasilaniem lub portami
- Link down – powiadomienie o zamknięciu portu, które może pojawić się w przypadku awarii przewodu lub w przypadku odłączenia przewodu od urządzenia
Dzięki tym funkcjonalnościom MXview One pozwala na skuteczne reagowanie na problemy. Nawet jeśli administrator był chwilowo nieobecny.
Analiza połączeń
Skuteczne zarządzanie i utrzymanie infrastruktury sieciowej wymaga dziś nie tylko zaawansowanych rozwiązań, ale również intuicyjnych i przejrzystych narzędzi diagnostycznych. Moxa, jako uznany producent urządzeń sieciowych, oferuje szereg funkcjonalności, które znacząco ułatwiają codzienną pracę inżyniera.
Podstawowa funkcjonalność

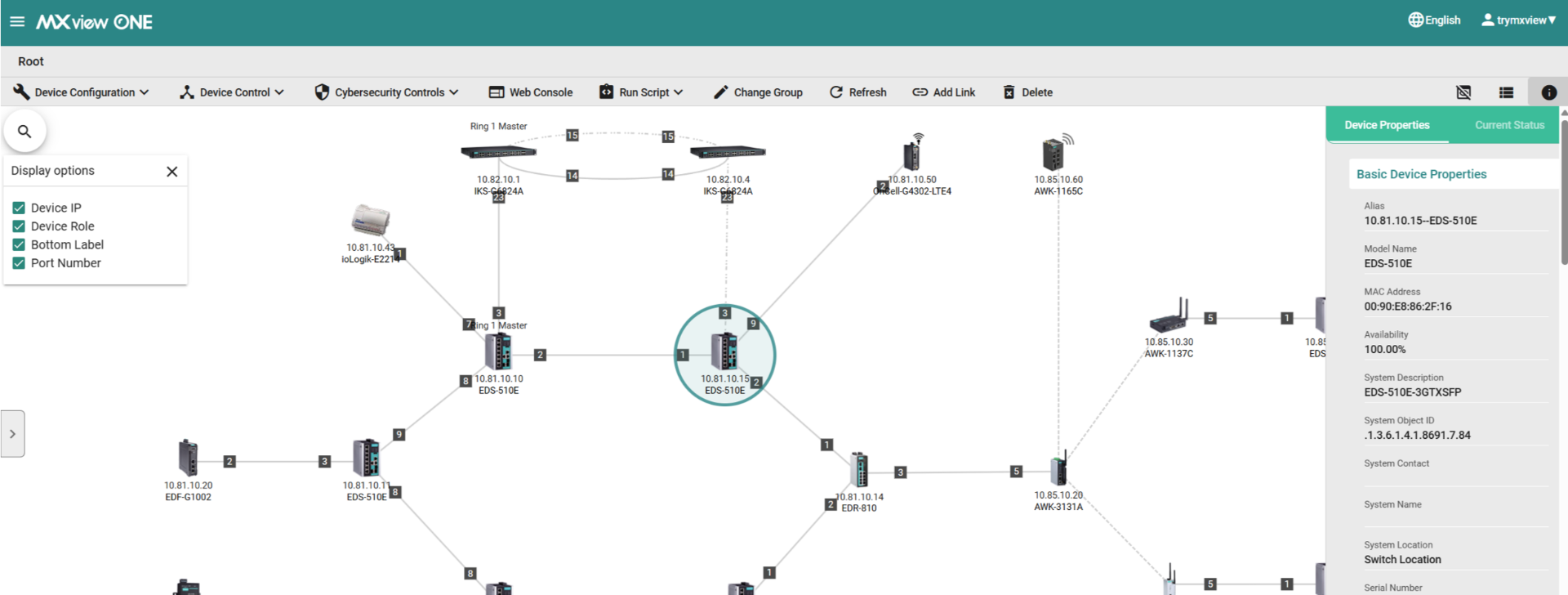

Już sam widok topologii sieciowej dostarcza wielu cennych informacji. Dzięki czytelnej wizualizacji stanu urządzeń, ich adresów IP oraz statusu poszczególnych portów, jesteśmy w stanie szybko zidentyfikować potencjalne problemy bez konieczności sięgania po specjalistyczne analizy. Takie podejście znacząco skraca czas reakcji i minimalizuje wpływ awarii na ciągłość działania systemu.
Dodatkowo klikając w urządzenie otworzy nam się okienko zawierające więcej informacji o urządzeniu między innymi jego adres mac pełna nazwa modelu czy też jego aktualny status.
Połączenia redundantne

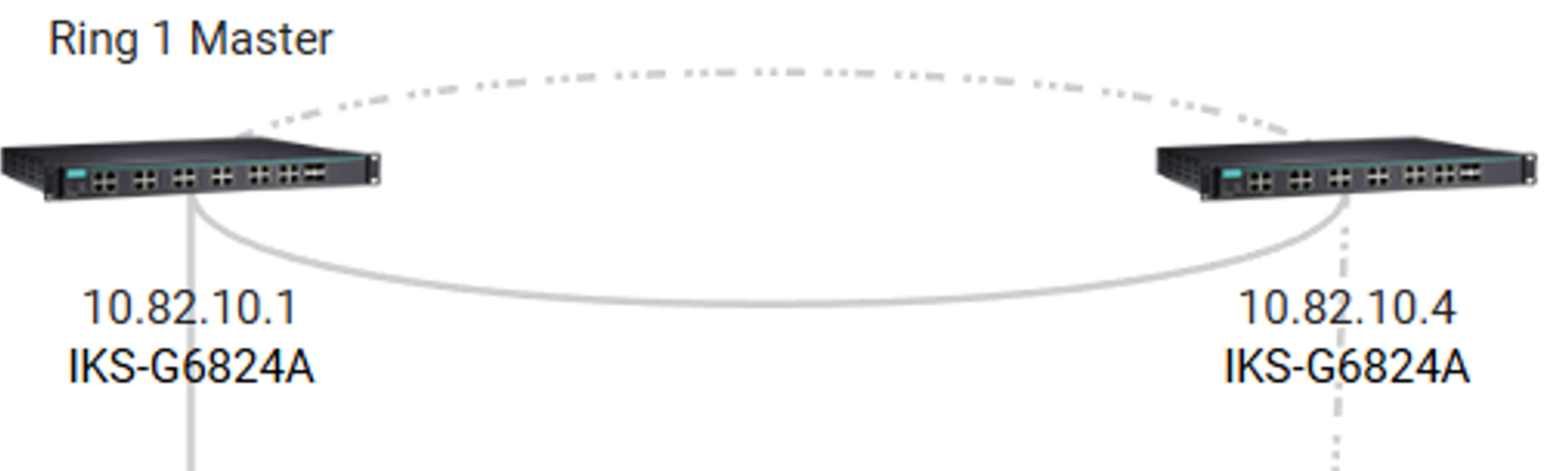

Jedną z kluczowych funkcjonalności jest monitorowanie stanu połączeń redundantnych. Jak głosi popularne przysłowie wśród sieciowców: „Dwa to jeden, a jeden to nic”. W praktyce oznacza to, że dobrze zaprojektowana sieć powinna posiadać mechanizmy zapewniające ciągłość komunikacji nawet w przypadku wystąpienia awarii jednego z łączy. Takie podejście wiąże się jednak z powiększeniem ilości urządzeń występujących w naszej infrastrukturze, a co za tym idzie wzrasta wysiłek monitorowania tych urządzeń. Naprzeciw tym problemom wychodzi Moxa umożliwiając wizualne śledzenie aktywnej ścieżki transmisji danych oraz natychmiastowe informowanie o jej zmianie zarówno poprzez zmianę kolorystyki połączeń w topologii, jak i wpisy w dzienniku zdarzeń. System pokazuje również role, jakie pełnią poszczególne urządzenia w mechanizmach redundancji takich jak RSTP, Turbo Ring czy Turbo Chain. Dzięki temu łatwo można ocenić, które urządzenia odpowiadają za zarządzanie ruchem, a które są tylko uczestnikami.
Technologia Power over Ethernet

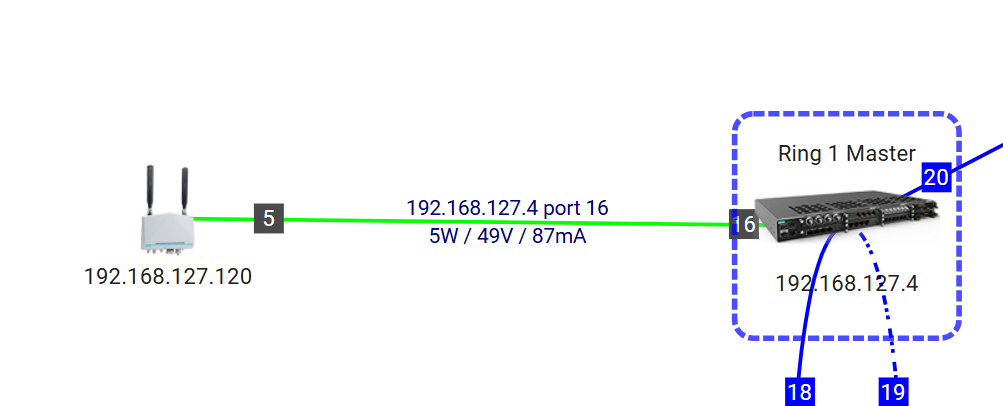

W kontekście technologii PoE MXview one umożliwia szczegółowy podgląd stanu zasilania na poszczególnych portach przełączników, w tym aktualnych wartości napięcia, natężenia oraz mocy dostarczanej do urządzeń końcowych. Dzięki temu rozwiązaniu możliwe jest szybkie wykrywanie awarii lub nieprawidłowości w pracy urządzeń zasilanych przez PoE, co znacząco ułatwia utrzymanie ciągłości działania infrastruktury sieciowej
Zaawansowane monitorowanie ruchu sieciowego i obciążeń w MXview One
Dla pełnej kontroli nad stanem sieci MXview One oferuje szereg funkcji związanych z monitorowaniem ruchu pomiędzy urządzeniami. Narzędzie to pozwala nie tylko obserwować przepustowość i obciążenie łączy, ale również wykrywać błędy w transmisji oraz analizować wykorzystanie portów.
Wizualizacja ruchu i właściwości łączy

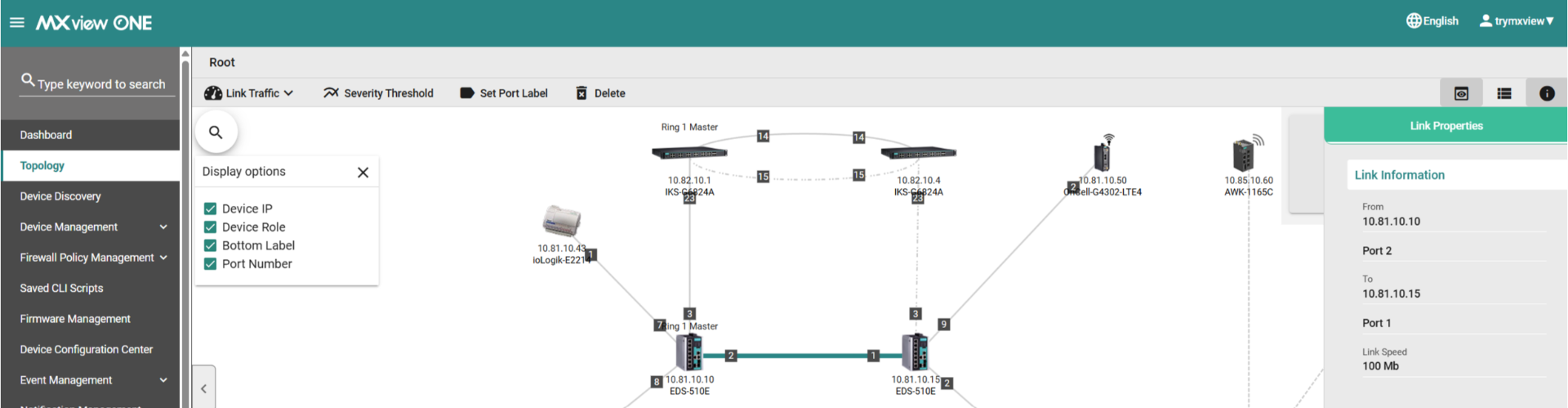

W widoku Topology, kliknięcie w dowolne połączenie między urządzeniami wyświetla szczegółowe informacje o wybranym łączu w panelu Link Properties. To intuicyjne rozwiązanie pozwala szybko ocenić stan połączenia oraz przejść do bardziej zaawansowanych analiz, takich jak wykorzystanie portów czy wskaźniki błędów transmisji.
Monitorowanie ruchu na portach

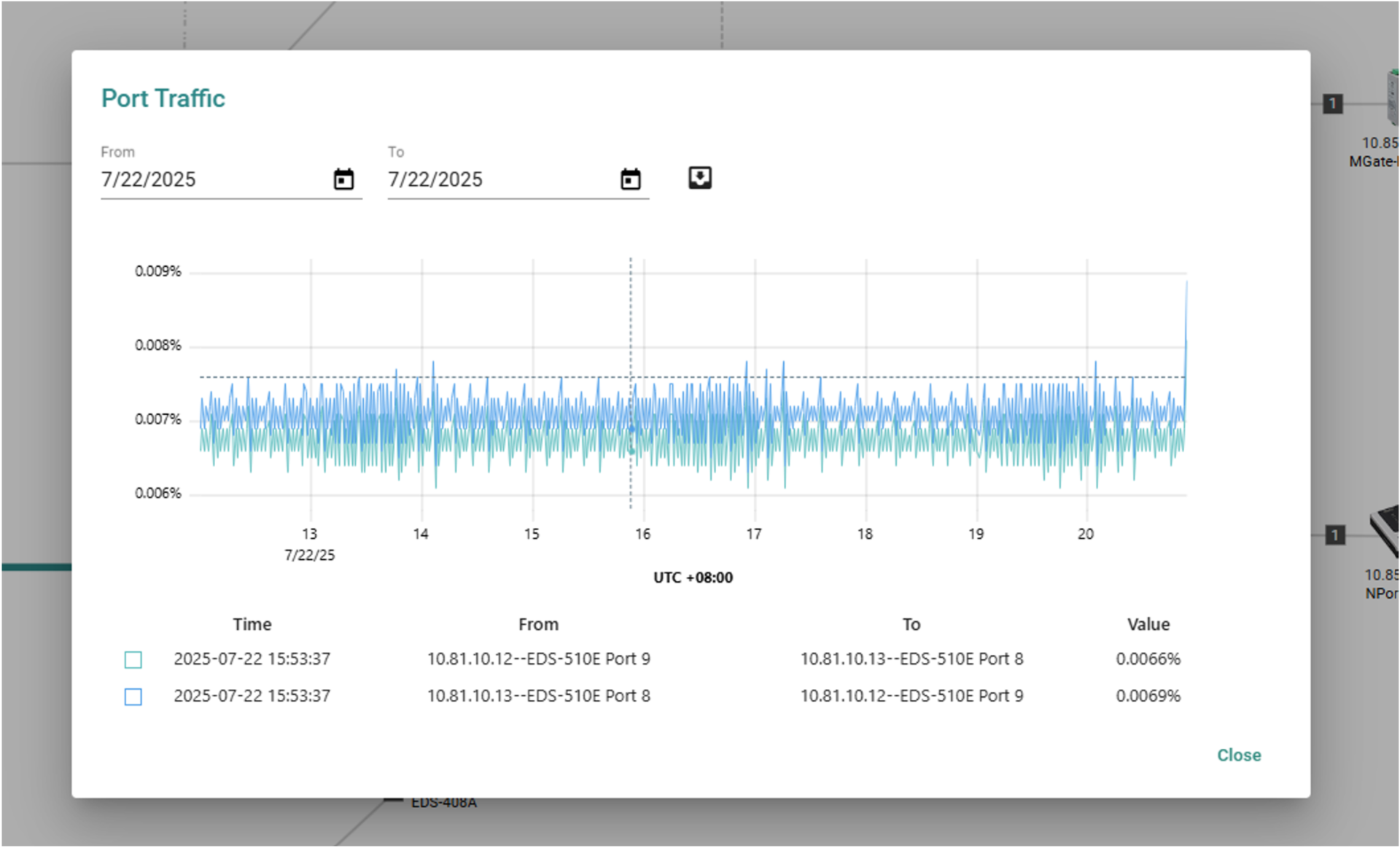

W zakładce Port Traffic dostępny jest wykres pokazujący procentowe wykorzystanie przepustowości danego portu w czasie. Użytkownik może samodzielnie zdefiniować zakres dat, aby przeanalizować historyczne trendy w ruchu sieciowym. Interaktywna forma wykresu pozwala na łatwe identyfikowanie kierunku transmisji oraz przeciążonych odcinków infrastruktury.
Analiza błędów pakietów

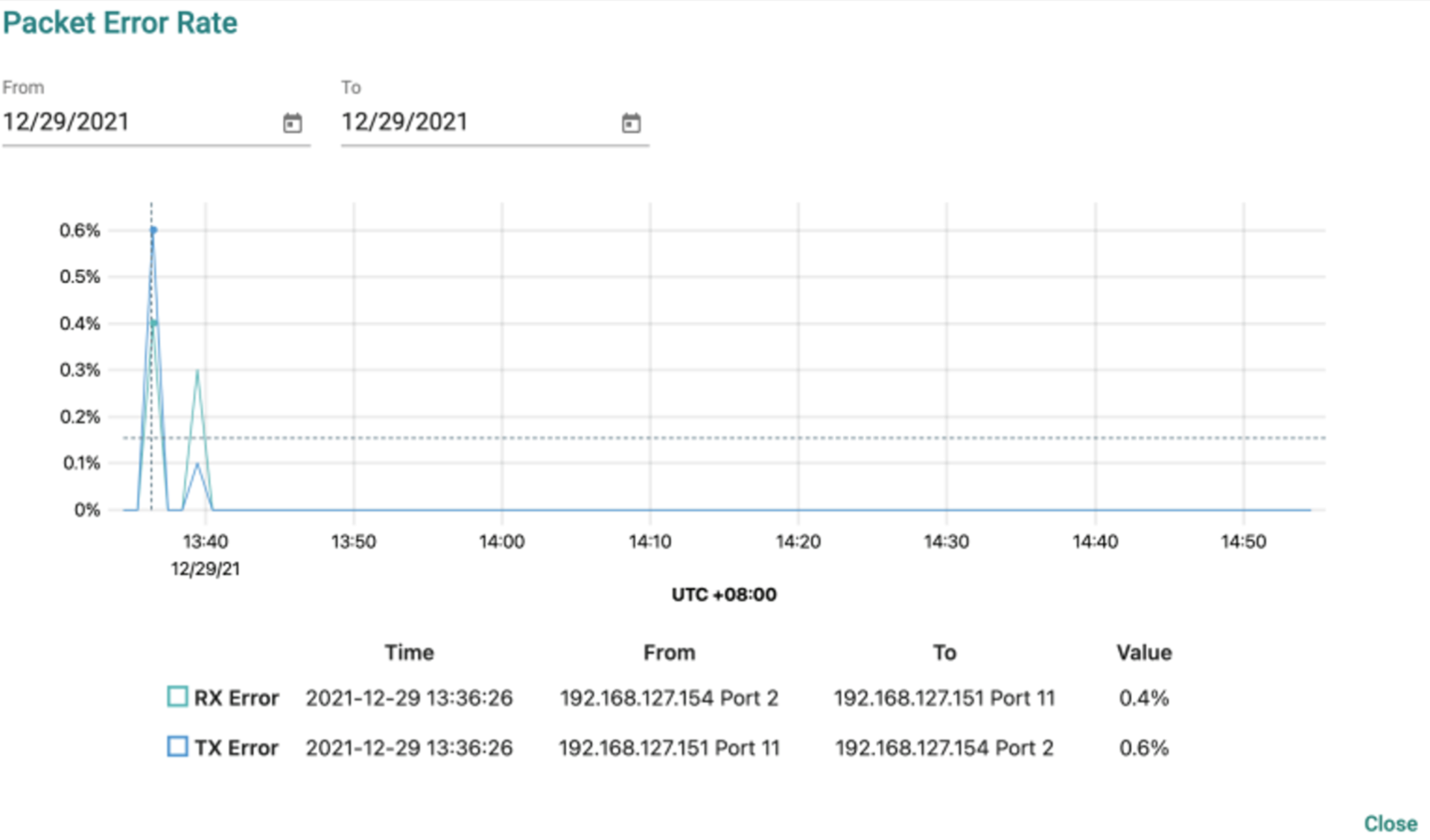

MXview One umożliwia również weryfikację jakości transmisji danych poprzez funkcję Packet Error Rate. Graficzna prezentacja wskaźnika błędów pakietów (w funkcji czasu) pozwala szybko zidentyfikować odcinki sieci, na których mogą występować problemy z jakością połączenia, np. zakłócenia czy wadliwe porty. Tak jak w przypadku port traffic, użytkownik ma możliwość definiowania zakresu czasowego analizy.
Sieciowy widok obciążenia

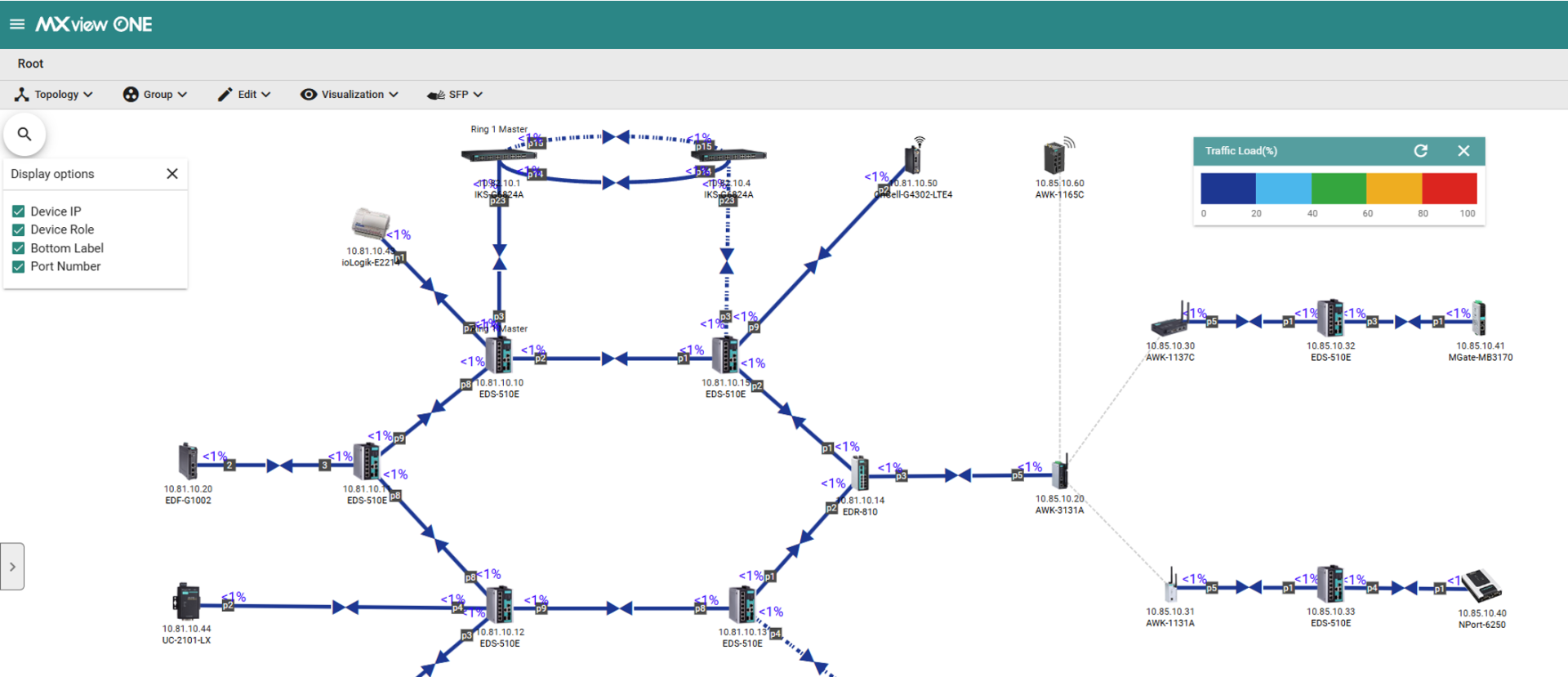

Dla jeszcze bardziej globalnego spojrzenia na stan sieci, dostępna jest funkcja Traffic View w ramach zakładki Visualization. Po jej aktywacji, mapa topologii zostaje wzbogacona o kolorystyczne oznaczenia poziomu wykorzystania każdego z łączy. To niezwykle przydatne narzędzie pozwala szybko wychwycić przeciążone połączenia w sieci i podjąć działania zapobiegawcze zanim doprowadzą one do pogorszenia wydajności lub przerw w komunikacji.
Bezpieczeństwo sieci zgodne z normą IEC 62443
W dobie rosnących zagrożeń cybernetycznych w środowiskach przemysłowych, standard IEC 62443 staje się kluczowym odniesieniem w kontekście zabezpieczania infrastruktury OT. MXview One wspiera te zalecenia, dostarczając narzędzia do sprawdzania i egzekwowania poziomu bezpieczeństwa urządzeń sieciowych.
Widok bezpieczeństwa (Security View)

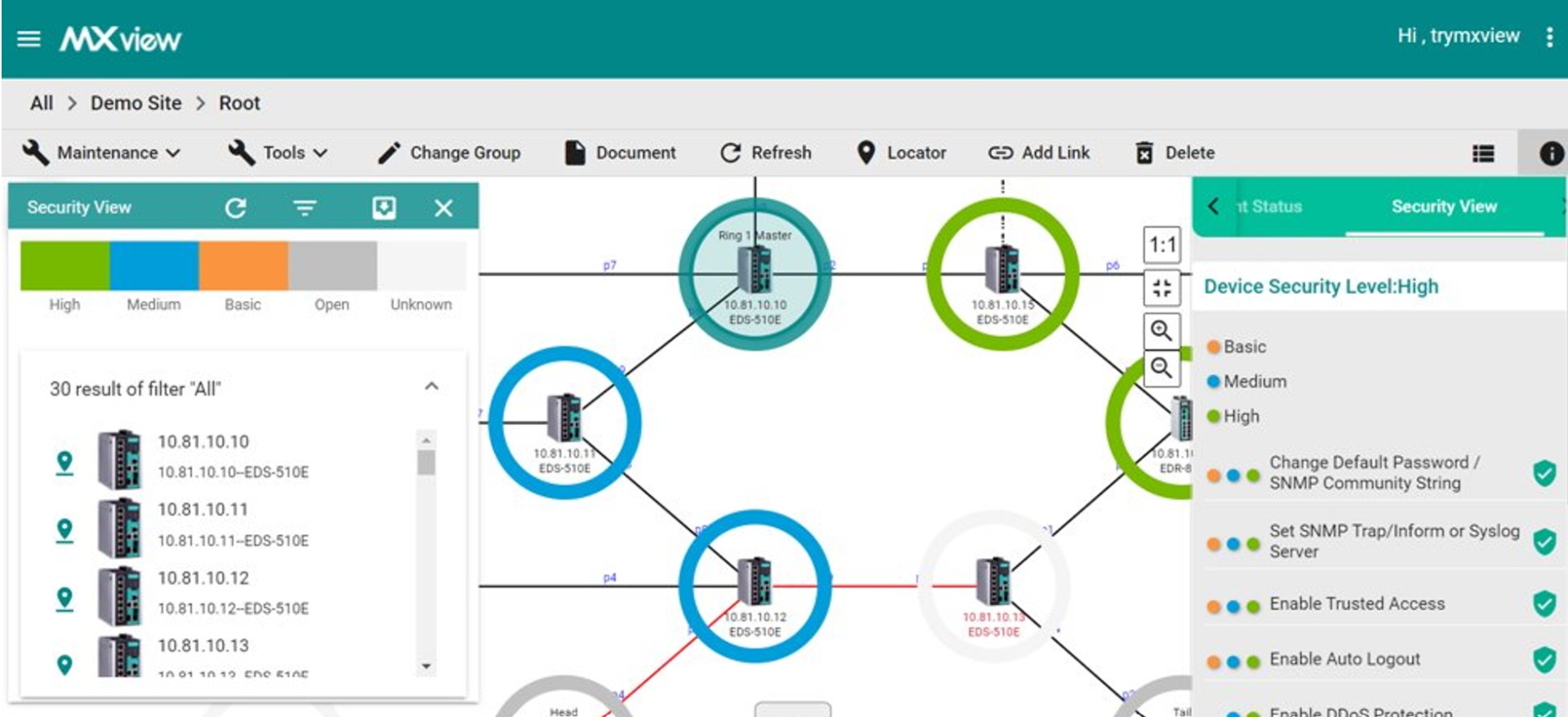

Funkcja Security View umożliwia szybką ocenę poziomu zabezpieczeń urządzeń w topologii sieci. Każde urządzenie oznaczone jest kolorowym pierścieniem, wskazującym przypisany poziom bezpieczeństwa. Użytkownik ma możliwość filtrowania urządzeń według poziomu zabezpieczeń, lokalizowania ich w topologii oraz przeglądania szczegółowych informacji o konfiguracjach związanych z bezpieczeństwem. Dodatkowo, dostępna jest opcja eksportu raportu Security View Report do pliku CSV lub PDF, co umożliwia łatwą dokumentację oraz audyt zgodności z polityką bezpieczeństwa.
Personalizacja i profile bezpieczeństwa
Administratorzy mogą zdefiniować własne profile bezpieczeństwa i przypisać je do różnych typów urządzeń (np. switchy, nportów, modułów wejść i wyjść). System pozwala również zmienić kolory identyfikujące poziomy bezpieczeństwa oraz ustawić wartości progowe, co ułatwia dopasowanie narzędzia do polityki wewnętrznej organizacji.
Podgląd parametrów wkładek światłowodowych

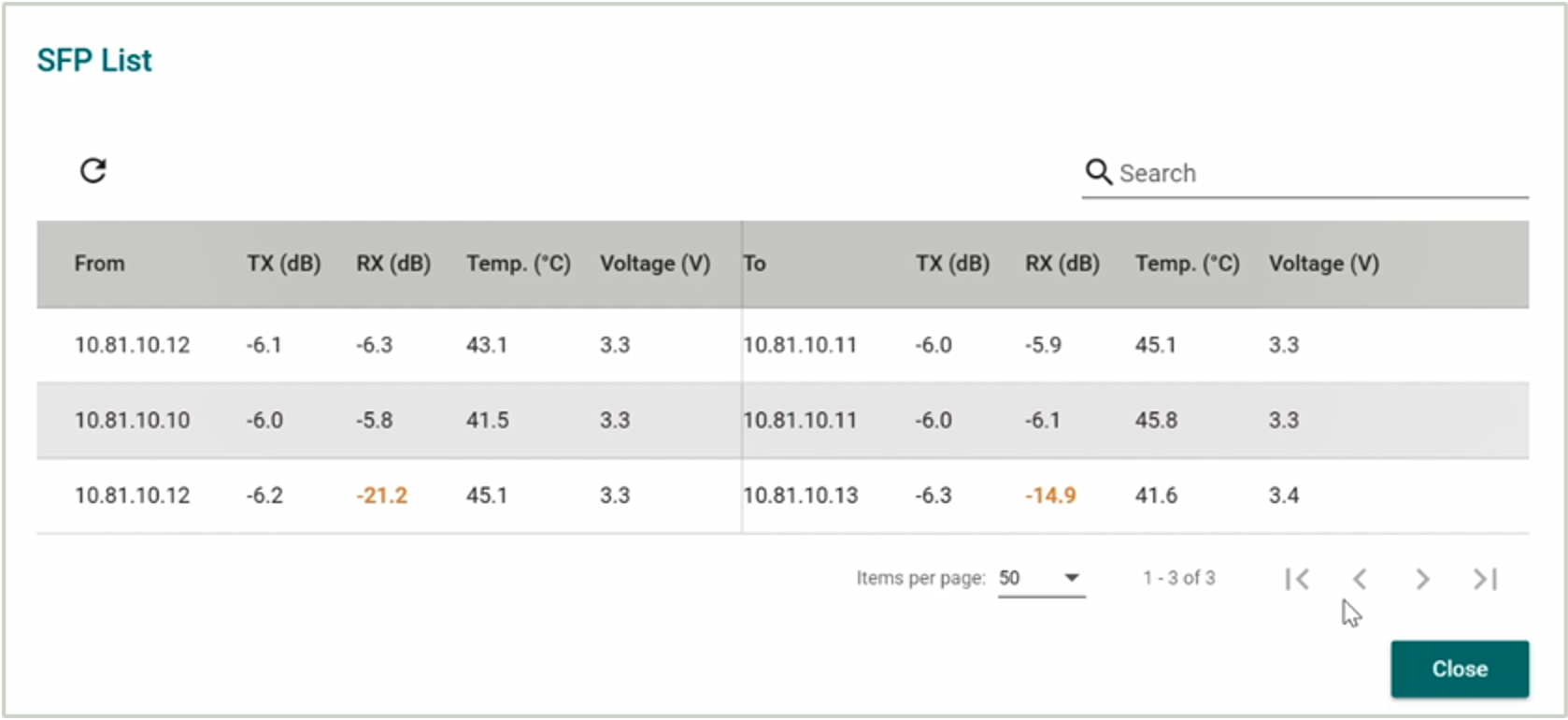

MXview One umożliwia szczegółowy wgląd w stan wkładek światłowodowych dzięki zakładce SFP > SFP List, w której w przejrzystej formie tabeli prezentowane są najważniejsze parametry pracy każdego z aktywnych modułów.
Dane te są pobierane bezpośrednio z urządzeń i są automatycznie aktualizowane w czasie rzeczywistym, co pozwala na szybką identyfikację potencjalnych anomalii, takich jak osłabienie sygnału optycznego czy przegrzewanie się modułu.
Podsumowanie
MXview One to praktyczne narzędzie, które pozwala szybko zorientować się w stanie sieci i reagować na problemy zanim wpłyną one na działanie infrastruktury. Dzięki czytelnym wizualizacjom, automatycznemu wykrywaniu urządzeń i integracji z funkcjami bezpieczeństwa, system wspiera zarówno codzienną pracę, jak i długofalowe utrzymanie sieci przemysłowej.
W kolejnej części skupimy się na możliwościach konfiguracji urządzeń, zarządzaniu powiadomieniami i dopasowywaniu systemu do specyfiki konkretnego środowiska.
