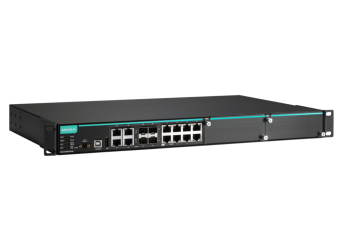

IKS-6728A

Switch modułowy L2 do szafy Rack 19", 28 portów Ethernet

  • 4 wbudowane porty gigabit + 8 portów Fast Ethernet
  • 2 gniazda na dodatkowe moduły rozszerzeń
  • Zgodny ze standardem IPv6
  • Wsparcie protokołu V-ON
  • Wsparcie dla SNMP v1/v2c/v3
  • Funkcja Line Swap Fast Recovery
  • Konfiguracja urządzenia poprzez przeglądarkę web, sesję telnet, konsolę szeregową bądź linię komend (CLI)
  • Zakres temperatury pracy od -40 do +75°C
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-4GTXSFP-24-T
    Baza switcha modułowego, 4 porty combo (gigabitowe), 8 portów RJ45 (Fast Ethernet), 2 sloty na moduły rozszerzeń, zasilanie pojedyncze 24VDC, temp. pracy: -40...75 st.C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    7 159,00 zł
    8 805,57 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-4GTXSFP-24-24-T
    Baza switcha modułowego, 4 porty combo (gigabitowe), 8 portów RJ45 (Fast Ethernet), 2 sloty na moduły rozszerzeń, zasilanie redundantne 24VDC, temp. pracy: -40...75 st.C
    W magazynie
    Gwarancja:
    60 miesięcy
    8 281,00 zł
    10 185,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-4GTXSFP-48-T
    Baza switcha modułowego, 4 porty combo (gigabitowe), 8 portów RJ45 (Fast Ethernet), 2 sloty na moduły rozszerzeń, zasilanie pojedyncze 48VDC, temp. pracy: -40...75 st.C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    7 159,00 zł
    8 805,57 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-4GTXSFP-48-48-T
    Baza switcha modułowego, 4 porty combo (gigabitowe), 8 portów RJ45 (Fast Ethernet), 2 sloty na moduły rozszerzeń, zasilanie redundantne 48VDC, temp. pracy: -40...75 st.C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    8 281,00 zł
    10 185,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-4GTXSFP-HV-T
    Baza switcha modułowego, 4 porty combo (gigabitowe), 8 portów RJ45 (Fast Ethernet), 2 sloty na moduły rozszerzeń, zasilanie pojedyncze 85-264 VAC, temp. pracy: -40...75 st.C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    5 784,00 zł
    7 114,32 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-4GTXSFP-HV-HV-T
    Baza switcha modułowego, 4 porty combo (gigabitowe), 8 portów RJ45 (Fast Ethernet), 2 sloty na moduły rozszerzeń, zasilanie redundantne 85-264 VAC, temp. pracy: -40...75 st.C
    W magazynie
    Gwarancja:
    60 miesięcy
    6 947,00 zł
    8 544,81 zł
    Zaloguj się, aby poznać swoją cenę

Akcesoria

Opis produktu

Seria switchy przemysłowych IKS-66728A-4GTXSFP to nowsza wersja switchy IKS-6726/6728. Baza switcha jest wyposażona w odpowiednio 4 gigabitowe porty combo (RJ45/sloty na moduły SFP) oraz 8 portów Fast Ethernet RJ45. Dodatkowo dzięki 2 slotom na moduły rozszerzeń liczba portów Fast Ethernet może zostać zwiększona. Szczegółowa lista dostępnych modułów rozszerzeń znajduje się w zakładce "Modele i ceny". Jest to seria urządzeń przemysłowych, pozbawionych ruchomych elementów (wentylatorów) i przystosowanych do montażu w szafie Rack 19". Urządzenie (w zależności od wersji) może być zasilane napięciem 24 VDC, 48 VDC bądź 230 VAC. Dodatkowo istnieją wersje z redundantnymi modułami zasilania. Dzięki zaimplementowanym protokołom Moxa Turbo Ring oraz RSTP możliwe jest stworzenie w sieci połączeń nadmiarowych poprawiających bezpieczeństwo i niezawodność komunikacji. IKS-66728A-4GTXSFP wyposażone są w wiele zaawansowanych funkcjonalności, takich jak zgodność ze standardem IPv6, obsługę sieci VLAN 802.1Q, wsparcie protokołu SNMP i wiele innych.

Cechy charakterystyczne:

  • Obsługa warstwy drugiej (L2)
  • Moxa Turbo Ring (redundantna, niezawodna sieć w architekturze pierścienia o bardzo wygodnej konfiguracji), Turbo Chain lub RSTP/STP (IEEE802.1W/D), MSTP
  • Wsparcie IGMP v1/v2 oraz GMRP przeznaczone do filtrowania pakietów rozgłoszeniowych pochodzących np. od sterowników
  • Obsługa IEEE 802.1Q VLAN
  • obsługa QoS-IEEE802.1p/1Q
  • Wsparcie protokołów podnoszących bezpieczeństwo sieci IEEE 802.1X, https/SSH
  • obsługa SNMP V1/V2c/V3
  • Obsługa protokołu multicastingowego V-ON
  • Protokół RMON przeznaczony do monitorowania sieci
  • Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub'a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
  • Automatyczne powiadamianie o zajściu zdarzenia przez email lub przekaźnik alarmowy
  • Uniwersalne zakresy napięć zasilających
  • Szeroki zakres temperatur pracy od -40 do 75°C



Specyfikacja techniczna

  • Baza switcha
IKS-6726A-base
  • Technologia
Standardy IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Konfiguracja IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
Filtrowanie 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP
Protokoły redundantne
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock
Czas systemowy SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Protokoły przemysłowe
EtherNet/IP, Modbus/TCP, PROFINET
MIB
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  • Właściwości urządzenia
Kolejki priorytetów ruchu
4
Maks. liczba sieci VLAN
64
Zakres znaczników VLAN ID
VID 1 to 4094
Grupy IGMP (IGMP Groups) 2048
Wielkość tablicy adresów MAC (MAC Table Size) 16000
Wielkość bufora pakietów (Packet Buffer Size) 12 Mbit
Maks. wielkość ramek Jumbo (Jumbo frame size) 9,6 kB
  • Interfejsy
Porty Fast Ethernet

8 portów RJ45 10/100BaseT(X) (wbudowane w bazę switcha),

2 gniazda na dodatkowe moduły rozszerzeń (zawierające 8 bądź 6 portów w standardzie 10/100BaseT(X), 100BaseFX (złącza SC/ST) bądź 100BaseSFP

Porty Gigabit Ethernet
4 porty combo RJ45/SFP 10/100/1000BaseT(X) RJ45 bądź 100/1000BaseSFP
Konsola poprzez kabel USB-serial console (złącze typu B)
Port pamięci masowej (USB) USB storage (złącze Typu A dla ABC-02-USB)
Przekaźnik alarmowy
1 przekaźnik alarmowy z obciążalnością prądową 3 A @ 30 VDC bądź 3 A @ 240 VAC
  • Zasilanie
Napięcie • dla modeli z zasilaniem 24: 24 VDC
• dla modeli z zasilaniem 48 VDC: 48 VDC
• dla modeli z zasilaniem HV: 110/220 VAC
Zakres napięć
  • • dla modeli z zasilaniem 24 VDC: 18 do 36 VDC
  • • dla modeli z zasilaniem 48 VDC: 36 do 72 VDC

• dla modeli z zasilaniem HV: 85 do 264 VAC

Prąd (bez dodatkowych modułów)
• Maks. 0.36 A @ 24 VDC
• Maks. 0.19 A @ 48 VDC
• Maks. 0.28/0.14 A @ 110/220 VAC
Zabezpieczenie przed przeciążeniem
Jest
Zabezpieczenie przed odwrotną polaryzacją
Jest
  • Obudowa
Obudowa Metal, stopień ochrony IP30
Masa 4100 g
Wymiary 440 x 44 x 280 mm
Montaż w szafie Rack 19" (wysokość switcha 1U)
  • Warunki środowiskowe
Temperatura pracy
-40 do 75°C
Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 60950-1, EN 60950-1
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8
Rail Traffic
EN 50121-4
Marine DNV, GL, LR, ABS, NK
Shock IEC 60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
MTBF (meantime between failures), Time
IKS-6728A: 148687 hrs
Database: Telcordia (Bellcore), GB
