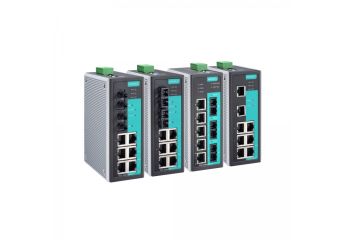

EDS-408A
8-portowe przemysłowe switche zarządzalne na szynę DIN
- Moxa Turbo Ring V2 - redundantna niezawodna sieć Ethernet o czasie rekonfiguracji <20ms
- QoS, Port-based VLAN, SNMP V1/V2c/V3, RMON
- automatyczne powiadamianie o wystąpieniu zdarzenia poprzez e-mail lub przekaźnik alarmowy
- wygodne i przyjazne zarządzanie poprzez stronę Web
- temperatura pracy 0°...+60° C lub -40°...+75° C dla wersji rozszerzonej
- różnice między serią urządzeń EDS-405A/408A vs EDS-505A/508A dostępne są pod linkiem.
Modele
Filtruj: ()
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408Aswitch zarządzalny, 8 portów 10/100BaseTx, temp. pracy od 0 do 60 stopniW magazynie - Gwarancja:
- 60 miesięcy
2 016,00 zł2 479,68 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-MM-SCswitch zarządzalny, 6 portów 10/100BaseTx, 2 porty światłowodu wielomodowego SC, temp. pracy od 0 do 60 stopni CW magazynie - Gwarancja:
- 60 miesięcy
2 936,00 zł3 611,28 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-MM-STswitch zarządzalny, 6 portów 10/100BaseTx, 2 porty światłowodu wielomodowego ST, temp. pracy od 0 do 60 stopni CW magazynie - Gwarancja:
- 60 miesięcy
2 936,00 zł3 611,28 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-SS-SCswitch zarządzalny, 6 portów 10/100BaseTx, 2 porty światłowodu jednomodowego SC, temp. pracy od 0 do 60 stopni CW magazynie - Gwarancja:
- 60 miesięcy
4 142,00 zł5 094,66 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-1M2S-SCswitch zarządzalny, 5 portów 10/100BaseTx, 1 port światłowodu wielomodowego SC, 2 porty światłowodu jednomodowego SC, temp. pracy od 0 do 60 stopniBrak w magazynie - Gwarancja:
- 60 miesięcy
4 650,00 zł5 719,50 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-2M1S-SCswitch zarządzalny, 5 portów 10/100BaseTx, 1 port światłowodu jednomodowego SC, 2 porty światłowodu wielomodowego SC, temp. pracy od 0 do 60 stopniBrak w magazynie - Gwarancja:
- 60 miesięcy
4 231,00 zł5 204,13 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3M-SCswitch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu wielomodowego SC, temp. pracy od 0 do 60 stopniW magazynie - Gwarancja:
- 60 miesięcy
3 854,00 zł4 740,42 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3M-STswitch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu wielomodowego ST, temp. pracy od 0 do 60 stopniBrak w magazynie - Gwarancja:
- 60 miesięcy
3 854,00 zł4 740,42 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3S-SCswitch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu jednomodowego SC, temp. pracy od 0 do 60 stopniBrak w magazynie - Gwarancja:
- 60 miesięcy
5 030,00 zł6 186,90 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-Tswitch zarządzalny, 8 portów 10/100BaseTx, temp. pracy od -40 do 75 stopni CW magazynie - Gwarancja:
- 60 miesięcy
2 767,00 zł3 403,41 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-MM-SC-Tswitch zarządzalny, 6 portów 10/100BaseTx, 2 porty światłowodu wielomodowego SC, temp. pracy od -40 do 75 stopni CW magazynie - Gwarancja:
- 60 miesięcy
3 681,00 zł4 527,63 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-MM-ST-Tswitch zarządzalny, 6 portów 10/100BaseTx, 2 porty światłowodu wielomodowego ST, temp. pracy od -40 do 75 stopni CW magazynie - Gwarancja:
- 60 miesięcy
3 681,00 zł4 527,63 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajPolecany EDS-408A-SS-SC-Tswitch zarządzalny, 6 portów 10/100BaseTx, 2 porty światłowodu jednomodowego SC, temp. pracy od -40 do 75 stopniW magazynie - Gwarancja:
- 60 miesięcy
4 482,00 zł5 512,86 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-1M2S-SC-Tswitch zarządzalny, 5 portów 10/100BaseTx, 1 port światłowodu wielomodowego SC, 2 porty światłowodu jednomodowego SC, temp. pracy od -40 do 75 stopni CBrak w magazynie - Gwarancja:
- 60 miesięcy
4 982,00 zł6 127,86 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-2M1S-SC-Tswitch zarządzalny, 5 portów 10/100BaseTx, 1 port światłowodu jednomodowego SC, 2 porty światłowodu wielomodowego SC, temp. pracy od -40 do 75 stopni CBrak w magazynie - Gwarancja:
- 60 miesięcy
4 613,00 zł5 673,99 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3M-SC-Tswitch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu wielomodowego SC, temp. pracy od -40 do 75 stopni CBrak w magazynie - Gwarancja:
- 60 miesięcy
4 190,00 zł5 153,70 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3M-ST-Tswitch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu wielomodowego ST, temp. pracy od -40 do 75 stopni CBrak w magazynie - Gwarancja:
- 60 miesięcy
4 190,00 zł5 153,70 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3S-SC-Tswitch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu jednomodowego SC, temp. pracy od -40 do 75 stopni CW magazynie - Gwarancja:
- 60 miesięcy
5 356,00 zł6 587,88 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3S-SC-48switch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu jednomodowego SC, zasilanie +/-24/48 VDC, temp. pracy od 0 do 60 st. CBrak w magazynie - Gwarancja:
- 60 miesięcy
5 909,00 zł7 268,07 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-408A-3S-SC-48-Tswitch zarządzalny, 5 portów 10/100BaseTx, 3 porty światłowodu jednomodowego SC, zasilanie +/-24/48 VDC, temp. pracy od -40 do 75 st. CBrak w magazynie - Gwarancja:
- 60 miesięcy
6 316,00 zł7 768,68 złZaloguj się, aby poznać swoją cenę
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 30W 24V 1.5AW magazynie - Gwarancja:
- 36 miesięcy
55,00 zł67,65 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUchwyt montażowy do szafy RACK 19"W magazynie - Gwarancja:
- 24 miesiące
620,00 zł762,60 złZaloguj się, aby poznać swoją cenę
Opis produktu
MOXA EDS-408A to seria 8 portowych (skrętka/światłowód) zarządzalnych switchy Ethernetowych zaprojektowanych do zastosowań przemysłowych.
Korzystając z przełączników tej rodziny, dzięki zaimplementowanemu protokołowi Moxa Turbo Ring V2 , można w bardzo prosty i szybki sposób zbudować redundantną oraz niezawodną sieć Ethernet o czasie rekonfiguracji krótszym niż 20 ms, przy maksymalnym obciążeniu. Ponadto w celu zwiększenia determinizmu i łatwości planowania sieci Ethernet przełączniki zostały wyposażone dodatkowo w obsługę: SNMP, Port-based VLAN/IEEE 802.1Q VLAN, QoS, RMON, sterowanie dostępnym pasmem, port Mirroring oraz bieżące przekazywanie informacji o stanie sieci poprzez wiadomości e-mail, SNMP lub przekaźnik alarmowy. Zarządzanie przełącznikami odbywa się w prosty i przejrzysty sposób poprzez stronę Web, konsolę Telnet/Serial lub też oprogramowanie Windows.
Producent dysponuje również urządzeniami przeznaczonymi specjalnie do zastosowań w telekomunikacji. Cechują się one możliwością zasilania redundantnym napięciem +/-24 VDC bądź +/-48 VDC.
Switche serii MOXA EDS-408A stanowią solidne i wygodne narzędzie do tworzenia redundantnych i niezawodnych przemysłowych sieci Ethernet, nawet w bardzo surowych warunkach zewnętrznych (zakres temperatury pracy od -40 do +75° C w przypadku wersji rozszerzonych).
Cechy charakterystyczne
- Moxa Turbo Ring V2 (redundantna, niezawodna sieć w architekturze pierścienia o czasie rekonfiguracji przy pełnym obciążeniu zawsze < 20 ms) lub RSTP (IEEE802.1W)
- obsługa Port-based VLAN oraz IEEE 802.1Q VLAN umożliwiającego w prosty sposób podział sieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci
- RMON umożliwiający kontrolowanie stanu sieci
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem (m.in. poprzez oprogramowanie (SCADA/HMI)
- zarządzanie pasmem pozwalające uniknąć nieprzewidywalnych stanów w sieci
- Port mirroring (kopiowanie ruchu pomiędzy danymi portami i przesyłanie go na inny port) w celu łatwego monitorowania i usuwania błędów pracy innych urządzeń komunikacyjnych
- Obsługa technologii IGMP Snooping
- automatyczne powiadamianie o zajściu danego zdarzenia poprzez przekaźnik alarmowy lub wiadomość e-mail
- Line-swap fast recovery
- prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows
Specyfikacja techniczna
- Technologia
| Standardy | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100Base FX IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1p for Class of Service IEEE 802.1Q VLAN |
| Protokoły | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, PROFINET, EtherNet/IP, Modbus/TCP, IPv6, NTP Server/Client |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Kontrola przepływu |
IEEE 802.3x flow control, back pressure flow control |
- Właściwości urządzenia
| Kolejki priorytetyzowania |
4 |
| Maks. ilość obsługiwanych sieci VLAN | 64 |
| Zakres ID VLAN-ów |
VID 1 to 4094 |
| Grupy IGMP |
256 |
- Interfejsy
| Porty RJ45 |
10/100BaseT(X) auto negotiation speed, F/H duplix mode oraz auto MDI/MDI-X connection |
| Porty optyczne |
porty 100BaseFX ports (złącza SC/ST) |
| Konsola | RS-232 (RJ45) |
| Wskaźniki LED |
PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M |
| Przełączniki DIP |
Turbo Ring, Master, Coupler, Reserve |
| Przekaźnik alarmowy |
DO1 relay output with current carrying capacity of 1A @ 24 VDC |
- Światłowód
 |
- Zasilanie
| Napięcie | 24 VDC (12 do 45 VDC), redundantne zasilanie Dla wersji EDS-408A-3S-SC-48(-T) +/-24/+/-48 VDC (-60 do -19 VDC bądź 19 do 60 VDC), redundantne zasilanie (brak możliwość stosowania różnej polaryzacji na każdym ze złącz zasilania) |
| Prąd pobierany |
EDS-408A: 0.26 A @ 24 V EDS-408A-MM/SS: 0.35 A @ 24 V EDS-408A-3S-SC-48: 0.32A @ 24V |
| Złącze | Jeden 6-pinowy bloczek (odłączany) |
| Zabezpieczenie przed przeciążeniem |
Jest |
| Zabezpieczenie przed odwrotną polaryzacją |
Jest |
- Obudowa
| Obudowa | Metal, stopień ochrony IP30 |
| Masa | 650 g |
| Wymiary | 53.6 x 135 x 105 mm |
| Montaż | na szynie DIN, opcjonalnie na ścianie (wymagany dodatkowy uchwyt) |
- Warunki środowiskowe
| Temperatura pracy |
Modele standardowe: 0 do 60°C Modele rozszerzone (-T): -40 do 75°C |
| Temperatura przechowywania |
-40 do 85°C |
| Wilgotność | 5 do 95% (bez kondensacji) |
- Certyfikaty
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 |
| Hazardous Location | UL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Zone 2, Ex nC IIC |
| Safety | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| Shock | IEC 60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Maritime | DNV, GL |
| MTBF (meantime between failures) | Time: EDS-408A Series: 363,000 hrs Database: Telcordia (Bellcore), GB |
