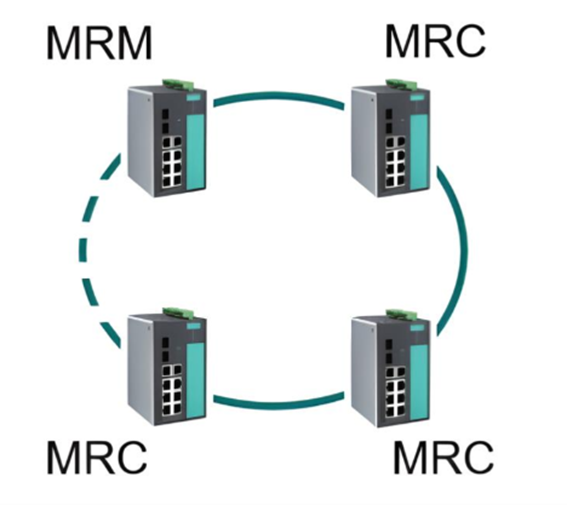

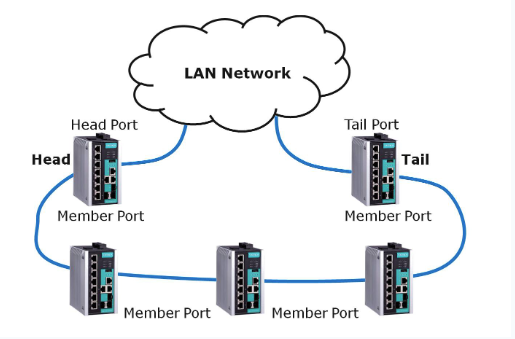

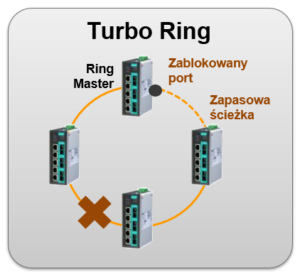

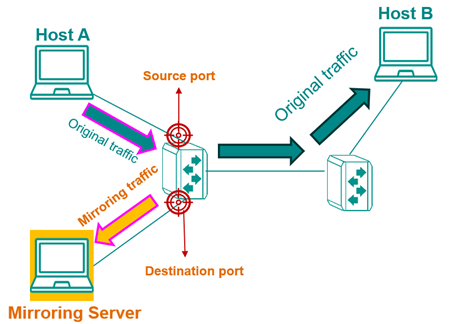

Funkcje zarządzalnych switchy Moxa

Konfiguracja i zarządzanie

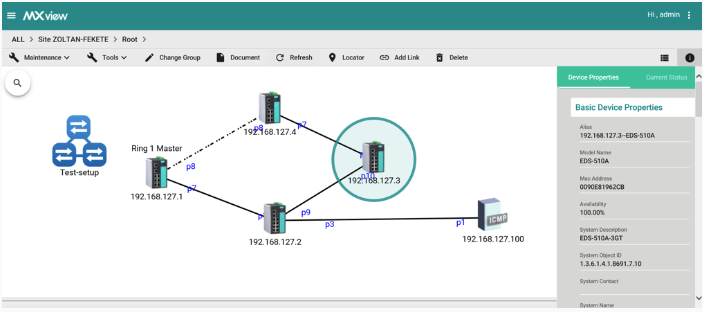

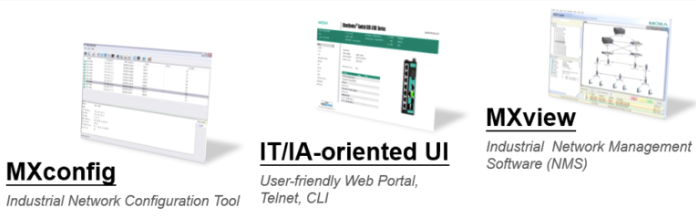

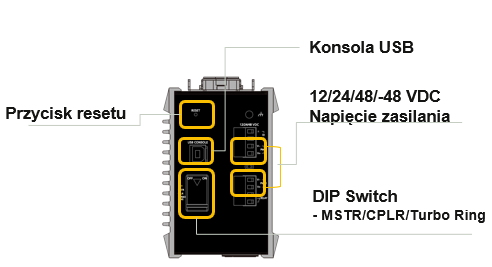

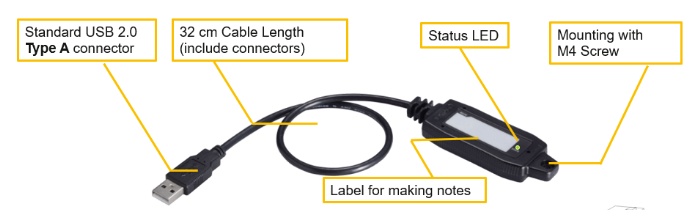

Przemysłowe switche Moxa charakteryzują się prostą konfiguracją, za pomocą intuicyjnego interfejsu graficznego, konsoli szeregowej (USB lub RS-232), telnetu i linii komend. Masowa konfiguracja i zarządzanie siecią możliwe są z wykorzystaniem pakietu MXstudio. W skład pakietu MXstudio wchodzi m.in. program MXconfig do masowej konfiguracji, wymiany oprogramowania, wgrywania ustawień oraz MXview – oprogramowanie do zarządzania infrastrukturą sieciową, obsługi powiadomień SNMP i wiele innych. Więcej szczegółowych informacji o pakiecie MXstudio można znaleźć na naszym blogu – Problematyka konfiguracji i zarządzania sieciami Ethernet na przykładzie pakietu MXstudio

VLAN

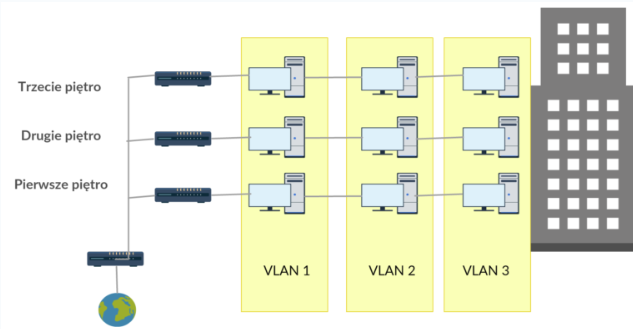

Wirtualna sieć lokalna, VLAN (od ang. Virtual Local Area Network) to sieć komputerowa wydzielona logicznie z innej, większej, fizycznej sieci. Sieci VLAN umożliwiają administratorowi segmentację sieci na podstawie różnych czynników – na przykład rodzaj podłączonych urządzeń, funkcji w całej sieci.  Urządzenia w sieci VLAN działają tak, jakby znajdowały się we własnej, niezależnej sieci, nawet jeżeli mają wspólną infrastrukturę z innymi sieciami VLAN. Korzyści płynące z zastosowania VLAN to przede wszystkim większe bezpieczeństwo sieci, lepsza wydajność, kontrola ruchu, redukcja kosztów oraz prostsze zarządzanie i organizacja sieci. Na blogu Moxa znajduje się artykuł poświęcony części teoretycznej i konfiguracji sieci VLAN na switchach zarządzalnych Moxa.

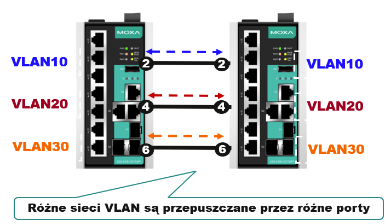

Konfiguracja sieci VLAN na urządzeniach Moxa.

Switche Moxa warstwy 3 wspierają funkcję IEEE 802.1ad QinQ pozwalającą przełącznikowi na obsługę podwójnie tagowanych ramek VLAN 802.1Q. Wprowadza to dodatkowy poziom zarządzania sieciami VLAN, umożliwiając tworzenie kilku niezależnych sieci wirtualnych w ramach nadrzędnie przydzielonej sieci VLAN.

Broadcast Storm Protection

Funkcja Broadcast Storm Ptorection uniemożliwia rozprzestrzenianie się w sieci pakietów broadcast, które mogą być wysyłane przez zepsute urządzenie.
Broadcast Storm Protection (BSP) zlicza pakiety broadcast w każdej sekundzie, a w przypadku osiągnięcia skonfigurowanego progu w danej sekundzie, blokuje port na pozostałą część sekundy. Dla każdych kolejnych sekund procedura jest powtarzana.
Próg może być ustalony w konfiguracji oprogramowania, w zależności od urządzenia lub jest predefiniowaną stałą wartością, np. dla EDS-G516E (switch zarządzalny) jest to około 64k (64 tysięcy) pakietów na sekundę. Po przekroczeniu progu, pozostałe pakiety broadcast zostaną odrzucone, a licznik zeruje się po każdej sekundzie.

NTP/SNTP Server/Client

SNTP (od ang. Simple Network Time Protocol) to protokół wykorzystywany do synchronizacji czasu używanego przez urządzenie do uwierzytelniania z serwerem czasu SNTP . Czas używany przez urządzenie może być regularnie synchronizowany z wzorcowym czasem UTC (Coordinated Universal Time) przekazywanym przez serwer czasu SNTP. Switch może pracować jako Client NTP/SNTP, a także może być serwerem czasu dla innych urządzeń.

IEEE 1588 PTP

Protokół PTP (ang. umożliwia osiągnięcie dokładności synchronizacji zegarów w sieci Ethernet poniżej mikrosekundy, co umożliwia zastosowanie go do synchronizacji urządzeń końcowych we wrażliwych czasowo aplikacjach automatyki przemysłowej, telekomunikacji oraz energetyki, gdzie implementacja tego protokołu jest istotnym elementem zapewnienia komunikacji w stacjach energetycznych tworzonych w oparciu o normę IEC 61850. Zastosowanie protokołu PTP pozwala uniknąć konieczności stosowania odbiorników GPS w urządzeniach końcowych

PoE

Standard PoE (Power over Ethernet) umożliwia zasilanie sieci przemysłowej przez Ethernet bez konieczności stosowania dodatkowych kabli zasilających.

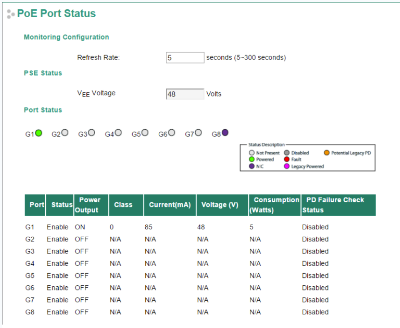

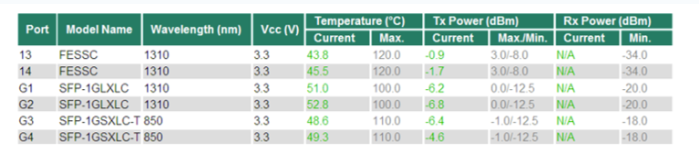

Moxa, w swojej ofercie posiada całą serię switchy zarządzalnych z portami PoE. Switche zarządzalne serii EDS zapewniają szereg narzędzi do diagnostyki. Na poniższym zdjęciu można zobaczyć zrzut ekranu przedstawiający status portów PoE z przełącznika zarządzalnego EDS-G512E-8PoE. W przejrzysty sposób zaznaczone są porty, które obecnie pracują. Ponadto uzyskujemy również informacje odnośnie błędów (FAULT), podłączonej karcie sieciowej (NIC) oraz zasilaniu starszego typu urządzeń (tzw. legacy PD – czyli urządzenia powstałe zanim PoE zostało znormalizowane przez IEEE). Drugą rzeczą, która również rzuca się w oczy, są informacje o poborze prądu, dostarczanym napięciu oraz aktualnie pobieranej mocy.

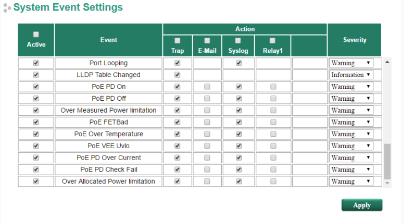

Kolejnym aspektem przemawiającym za stosowaniem przełączników zarządzalnych jest złożony system powiadomień, który można zdefiniować na przełącznikach zarządzalnych. W zależności od zdarzenia, możemy otrzymać stosowny komunikat (lub wszystkie) tj. za pomocą trapów SNMP/e-mail/syslog/przekaźnika.

Dodatkowo, zaimplementowana funkcja PoE Device Failure Check pozwala na bezobsługowe monitorowanie i restart urządzenia zasilanego z PoE. Na naszym blogu poświęciliśmy osobny artykuł, aby szczegółowo omówić tę funkcję. Zapraszamy do lektury.

Zawieszające się kamery PoE? Rozwiąż problem dzięki PoE Device Failure Check!

QoS

Pod hasłem QoS (ang. Quality of Service) kryje się kilka mechanizmów, których głównym zadaniem jest uczynienie ruchu sieciowego bardziej niezawodnym.
QoS na switchach zarządzalnych Moxa umożliwia przede wszystkim priorytetyzację ruchu, tak aby przy pomocy reguł umożliwić niezawodne dostarczanie danych. Jedną z funkcji QoS jest usługa Class of Service (CoS), która pozwala na klasyfikację pakietów w warstwie 2 – L2 modelu OSI, poprzez sprawdzanie trzech bitów (802.1p), aby określić priorytet każdej ramki. Dzięki temu możliwe jest przypisanie priorytetów w zależności od rodzaju przesyłanych informacji – np. wyższy priorytet może mieć transmisja video. W przypadku warstwy 3, następuje inspekcja bitu ToS (Type of service) w ramce IPv4. Czasami w sieci rozgłaszane są pakiety broadcast wysyłane przez wadliwe urządzenia – powodują one tzw. burze broadcastowe. Funkcja Rate Limiting, w zależności od modelu urządzenia, umożliwia m.in. wyłączenie takiego portu na zadany okres czasu, tak aby zapobiec rozprzestrzenianiu się pakietów broadcast dalej.

Loop Protection

W przypadku niewłaściwego podłączenia tego samego patchcordu do dwóch portów w switchu, funkcja loop protection, zabezpiecza przed powstaniem pętli w sieci. W takim przypadku, oba porty zostaną zablokowane, a na switchu zaświeci się dioda sygnalizująca błąd.

IGMP Snooping

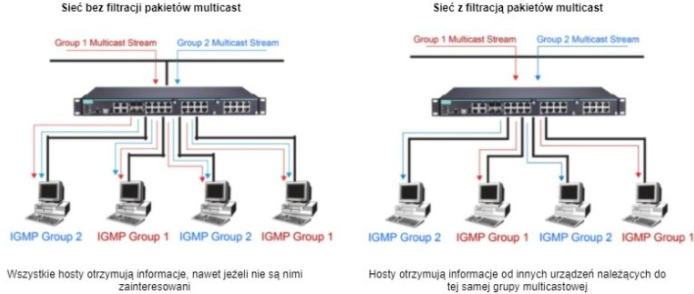

IGMP (ang. Internet Group Management Protocol) – protokół umożliwiający tworzenie grup multicastowych w sieciach opartych o protokół IP. Pakiet danych multicast, wysyłany przez jedno urządzenie, trafia do wielu urządzeń, które znajdują się w tej samej grupie multicastowej. Filtracja pakietów multicast wykorzystywana jest najczęściej w transmisji video, gdzie duże ilości danych trafiają tylko do zainteresowanych urządzeń. Wpływa to na lepszą wydajność sieci, QoS – nie jest generowany niepotrzebny ruch w sieci. Funkcja IGMP Snooping umożliwia przekazywanie przez switch pakietów multicast tylko do określonych portów.

Firma Moxa, wraz wieloma ekspertami z dziedziny cyberbezpieczeństwa przemysłowego jest zdania iż najlepszą drogą i początkiem do zapewnienia bezpieczeństwa sieci przemysłowych jest zapewnienia oczekiwanego poziomu bezpieczeństwa przez urządzenia które je tworzą, czyli przez switche przemysłowe. W odpowiedzi na tego typu oczekiwania Moxa przygotowała specjalną aktualizacje oprogramowania swoich przełączników, tzw. „Turbo Pack 3”. Zapewnia ona pełną zgodność z wymaganiami wskazanymi w IEC 62443-4-2 (poziom 2). W szerszym stopniu temat bezpieczeństwa sieci przemysłowych został poruszony na naszym blogu w artykule – Cyberbezpieczeństwo przemysłowych sieci Ethernet – standard IEC 62443.

HTTPS/SSL/SSH

Switche przemysłowe Moxa zapewniają wiele rodzajów funkcji bezpieczeństwa. Z poziomu użytkownika są to między innymi certyfikaty uwierzytelnienia SSL/SSH, konfiguracja zaufanego dostępu – Trusted Access, który umożliwia dostęp do urządzenia tylko wskazanym adresom IP.
SSH jest protokołem komunikacyjnym, następcą protokołu Telnet, używany jest do terminalowego łączenia się ze z urządzeniami. Wyróżniającą cechą SSH jest transfer wszelkich danych w postaci zaszyfrowanej oraz identyfikacja użytkowników na wiele różnych sposobów. Certyfikat SSL zabezpiecza transmisję danych w obrębie domeny i potwierdza jej autentyczność.  Certyfikat SSL powinien być stosowany wszędzie tam, gdzie użytkownik podaje dane.

IEEE 802.1X

Wykorzystanie i implementacja protokołu 802.1x na switchach zarządzalnych Moxa  zabezpiecza sieć przed nieautoryzowanym dostępem już na poziomie warstwy drugiej modelu OSI. Głównym zadaniem protokołu jest uwierzytelnianie klientów, tak aby mogli oni swobodnie korzystać z zasobów sieci.

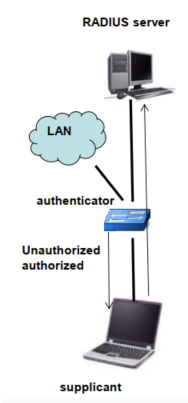

W przypadku sieci opartej o protokół IEE 802.1x można wyróżnić trzy urządzenia:

• suplikant (ang. supplicant) – urządzenie, które próbuje uzyskać dostęp do sieci.
• autentykator (ang. authenticator) – urządzenie pośredniczące – urządzeniem pełniącym tę rolę jest switch zarządzalny. Autentykator jest jednocześnie klientem serwera RADIUS
• serwer uwierzytelniający – serwer (najczęściej serwer RADIUS) udzielający dostępu suplikantowi.

W momencie podłączenia hosta do switcha, port zostanie ustawiony w trybie unauthorized – ruch sieciowy pochodzący od hosta próbującego uzyskać dostęp do chronionej sieci, w momencie podłączenia jest blokowany. Blokada nie dotyczy wymiany pakietów, które są niezbędne do przeprowadzenia procesu uwierzytelniania. Dozwolony jest tylko ruch EAP over LAN (EAPOL).

Switch zarządzalny po wykryciu hosta próbującego uzyskać dostęp do chronionej sieci, wysyła do niego komunikat EAP request – żadanie identyfikacji. Host odpowiada pakietem EAP response podając swoje dane logowania, które sa przesyłane do serwera uwierzytelniającego. Serwer po otrzymaniu i analizie żądania podejmuje decyzję o udzieleniu bądź odmowie dostępu do sieci.

Aby komputer mógł być uwierzytelniony za pomocą serwera RADIUS musi mieć zainstalowane i uruchomione oprogramowanie RADIUS Client.

Port Security

Przełączniki zarządzalne Moxa wspierają funkcję Port Security, która umożliwia przepływ pakietów danych z zaszytym określonym adresem MAC.
Obsługiwane są dwa tryby ochrony portów: Static Port Lock i adres MAC Address Sticky.

• Static Port Lock: umożliwia użytkownikom skonfigurowanie określonych adresów MAC, które mogą uzyskać dostęp do portu.
• Adres MAC Sticky: pozwala użytkownikom skonfigurować maksymalną liczbę adresów MAC, których switch może się „nauczyć”. Użytkownik może skonfigurować działania, które zostaną podjęte, gdy zostanie przekroczona maksymalna liczba adresów MAC i nowe urządzenie będzie chciało uzyskać dostęp do portów. Adresy MAC przechowywane są w MAC Address Control Table.

Nieużywane porty można również całkowicie wyłączyć.

SNMP v3

SNMP – Simple Network Management Protocol – protokół warstwy aplikacyjnej modelu OSI. Kwestie bezpieczeństwa są największym problemem użytkowników protokołu SNMP w wersji pierwszej i drugiej. SNMPv3 znacząco poprawia bezpieczeństwo protokołu poprzez wprowadzenie bardziej zaawansowanych metod szyfrowania i autoryzacji

ACL

Mechanizm ACL  jest bardzo ważnym elementem konfiguracji routera gdyż pozwala na ustalenie zasad, które niepożądanym użytkownikom zabronią dostępu do sieci a tym zaufanym udostępnią niezbędne usługi. ACL (ang. access control list) to lista zdefiniowanych instrukcji zezwoleń lub zakazów, która jest wykonywana sekwencyjnie – od góry do dołu. Instrukcje zawierają informacje od adresach IP (IP Based) lub adresach MAC (MAC Based) co do których jest podejmowana decyzja o przepuszczeniu, bądź odrzuceniu danego pakietu.
W przypadku ACL, dopasowanie jest sprawdzane linijka po linijce – pierwsza linijka, do której nastąpi dopasowanie jest stosowana. Jeżeli w warunku lista została zdefiniowana jako deny – pakiet zostanie odrzucony, a jeżeli permit – pakiet zostanie przepuszczony. Kolejne warunki ACL nie są sprawdzane.
Listy ACL najczęściej wykorzystywane są na switchach brzegowych, czyli łączących dwa różne obszary sieci.
