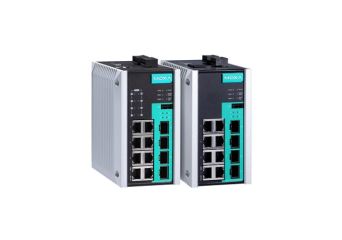

EDS-G512E-8PoE

12-portowy switch zarządzalny PoE full Gigabit Ethernet, 8x PoE+, 4x SFP, budżet mocy PoE do 240W

  • do 4 portów światłowodowych SFP-miniGBIC
  • Protokoły Moxa Turbo Ring/Turbo Chain, RSTP/STP, MSTP dla zapewnienia redundancji sieci
  • Programowe wsparcie obsługi standardu IEEE 1588 (PTP v2)
  • Bezpieczeństwo zgodne z IEC-62443
  • Bezpieczeństwo transmisji dzięki zastosowaniu IEEE 802.1X, https oraz SSH
  • Konfiguracja urządzenia poprzez wbudowany port USB (poprzez komputer bądź ABC-02-USB)
  • Szczegółowa lista modułów SFP dostępna pod linkiem: Moduły SFP
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    EDS-G512E-8PoE-4GSFP
    Switch zarządzalny 8 portów gigabitowych RJ45 (PoE+), 4 porty SFP, zasilanie 48VDC, temp. pracy: -10...60 st. C.
    W magazynie
    Gwarancja:
    60 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    EDS-G512E-8PoE-4GSFP-T
    Switch zarządzalny 8 portów gigabitowych RJ45 (PoE+), 4 porty SFP, zasilanie 48VDC, temp. pracy: -40...75 st. C.
    W magazynie
    Gwarancja:
    60 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    zasilacz na szynę DIN 240W 48V 5A
    W magazynie
    Gwarancja:
    36 miesięcy
    190,00 zł
    233,70 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 2 kilometry, temp. pracy 0...60 stopni
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    967,00 zł
    1 189,41 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy 0...60 stopni
    W magazynie
    Gwarancja:
    60 miesięcy
    897,00 zł
    1 103,31 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł gigabitowy SFP, transmisja do 500 metrów, światłowód wielomodowy, temp. pracy od 0 do 60 stopni
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    507,00 zł
    623,61 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł SFP, 1x 10/100/1000Base-T, RJ45
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    1 115,00 zł
    1 371,45 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Switche serii EDS-G512E-8PoE to kolejne urządzenie z rodziny przełączników zarządzalnych wyposażonych w porty PoE (PoE+), przeznaczone do montażu na szynie DIN. Cztery porty gigabitowe występują w postaci gniazd na moduły SFP (w których można zainstalować zarówno moduły światłowodowe jak i moduł skrętkowy - RJ45). Dzięki takiemu rozwiązaniu użytkownik ma do wyboru medium transmisyjne, jakie zastosuje w swojej sieci, ponadto ma możliwość skorzystania z maksymalnej liczby portów skrętkowych (gdy porty światłowodowe nie są potrzebne). Ta seria urządzeń może być konfigurowana poprzez konsolowy kabel USB. Istnieje również możliwość zgrywania konfiguracji poprzez dodatkowy port USB (z wykorzystaniem adaptera ABC-02-USB). Dzięki zaimplementowanym protokołom redundancji - Moxa Turbo Ring oraz RSTP/STP istnieje możliwość zestawienia redundantnej sieci w topologii pierścienia - zapewnia to nieprzerwaną komunikację nawet w przypadku awarii któregoś z segmentów sieci.

Urządzenie posiada dodatkowo funkcje monitorowania pracy portów PoE oraz ich indywidualnej konfiguracji.
EDS-G512E-8PoE to seria urządzeń gigabitowych zaprojektowanych do działania w trudnych warunkach przemysłowch - temperatura pracy od -40 do 75 stopni (dla wersji "-T"), redundantne wejście zasilania, uchwyt do montażu na szynie DIN oraz solidna, aluminiowa obudowa IP30 zapewniają bezawaryjną prace w najbardziej wymagających aplikacjach przemysłowych.

Cechy charakterystyczne:

8 portów z zasilaniem PoE (PoE+) + 4 porty SFP (gigabitowe)

  • Moxa Turbo Ring/Turbo Chain oraz RSTP/STP (IEEE 802.1w/D), MSTP
  • Wsparcie protokołu V-ON
  • Port-based VLAN, IEEE802.1Q VLAN oraz GVRP ułatwiające dzielenie sieci na segmenty
  • Link Aggregation umożliwiający optymalizację pasma
  • IEEE 802.1X, HTTPS oraz SSH dla zapewnienia bezpieczeństwa w sieci
  • SNMP v1/v2c/v3 - zarządzanie siecią
  • Fukcja Lock Port zapobiegająca nieautoryzowanemu dostępowi do sieci
  • Port Mirroring
  • Automatyczne powiadamianie o zajściu zdarzenia poprzez email lub przekaźnik alarmowy
  • ABC-02-USB do tworzenia kopii zapasowej plików konfiguracyjnych poprzez port USB
  • przekaźnik alarmowy rozwierany w przypadku awarii zasilania lub awarii portu
  • sloty na moduły SFP z możliwością instalowania wkładek światłowodowych oraz skrętkowych (RJ45)
  • redundantne wejście zasilania



Specyfikacja techniczna

  • Technologia
Standardy IEEE 802.3af/at for Power-over-Ethernet
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Konfiguracja IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
Filtrowanie 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP
Protokoły redundantne
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock
Czas systemowy SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Protokoły przemysłowe
EtherNet/IP, Modbus/TCP, PROFINET IO
MIB
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  • Właściwości urządzenia
Kolejki priorytetów ruchu
4
Maks. liczba sieci VLAN
2056
Zakres znaczników VLAN ID
VID 1 to 4094
Grupy IGMP (IGMP Groups) 2048
Wielkość tablicy adresów MAC (MAC Table Size) 8000
Wielkość bufora pakietów (Packet Buffer Size) 1 Mbit
Maks. wielkość ramek Jumbo (Jumbo frame size) 9,6 kB
  • Interfejsy
Porty RJ45
10/100/1000BaseT(X), auto negotiation speed
Porty optyczne
100/1000BaseSFP (porty combo)
Konsola poprzez kabel USB-serial console (złącze typu B)
Port pamięci masowej (USB) USB storage (złącze Typu A dla ABC-02-USB)
Rozkład pinów (PoE Pinout) V+, V+, V-, V- przypisane do pinów nr 1, 2, 3, 6 (Endspan, MDI Alternative A)
Przełączniki DIP (DIP switches)
Turbo Ring, Master, Coupler, Reserve
Przekaźnik alarmowy
1 przekaźnik alarmowy z obciążalnością prądową 1 A @ 24 VDC
Wejścia cyfrowe
1 wejście, odizolowane od elektroniki
+13 do +30V dla stanu logicznego '1'
-30 do +3V dla stanu logicznego '0'
Maks. prąd: 8 mA
  • Zasilanie
Napięcie 48 VDC (44 do 57 VDC), podwójne wejście (redundantne), dla zasilania odbiorników PoE rekomendowane zasilanie powyżej 50 VDC
Prąd 5,42 A @ 48 VDC
Złącza 2 złącza 4-pinowe (zdejmowalne)
Zużycie mocy
Max. 20.16 W, przy pełnym obciążeniu bez odbiorników PoE (PD)
Budżet mocy Maks. 240 W na wszystkie porty, maks. 36 W na jeden port PoE
Zabezpieczenie przed odwrotną polaryzacją
Jest
  • Obudowa
Obudowa Metal, stopień ochrony IP30
Masa 1540 g
Wymiary 79.2 x 135 x 137 mm
Montaż na szynie DIN, na ścianie (wymagany dodatkowy uchwyt)
  • Warunki środowiskowe
Temperatura pracy
Modele standardowe: -10 do 60°C
Modele rozszerzone (-T): -40 do 75°C
Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 508, EN60950-1 (LVD)
EMC EN 61000-6-2/6-4
EMI CISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: Signal: 10 kV
IEC 61000-4-8
Electrical Substations
IEC 61850-3, IEEE 1613
Rail Traffic
EN 50121-4
Shock IEC 60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
MTBF (meantime between failures) Time: 361368 hrs.
Database: Telcordia (Bellcore), GB
