- Wspiera protokoły Modbus RTU/ASCII/TCP master/client
- Obsługuje protokoły BACnet / IP slave / server
- Dostępne modele ze wsparciem do maks. 600 lub 1200 punktów
- Wspiera COV - szybka transmisja danych
- Wspiera wirtualne węzły BACnet/IP, dzięki czemu każde urządzenie Modbus jest traktowane jako oddzielne urządzenie BACnet/IP
- Szybka i wygodna konfiguracja protokołu Modbus poprzez edycję arkusza kalkulacyjnego Excel
- Wbudowane w interfejs webowy informacje o transmisji i diagnostyce ułatwiające rozwiązywanie problemów
- 2 porty Ethernet umożliwiające łączenie kaskadowe urządzeń
- Przemysłowa konstrukcja urządzenia, możliwość pracy w temperaturach od -40 do 75 ° C
- Port szeregowy z izolacją 2 kV
- Podwójne zasilanie AC / DC
- Funkcje bezpieczeństwa oparte na normie IEC 62443
Wysoka cena? Zaloguj się i kupuj taniej
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5217I-600-T2-portowa brama Modbus RTU/ASCII/TCP na BACnet/IP, temp. pracy od -40 do 75°C, 600 punktówPolecane
W magazynieGwarancja: 2 982,00 zł3 667,86 złZaloguj się, aby poznać swoją cenę MGate 5217I-600-T2-portowa brama Modbus RTU/ASCII/TCP na BACnet/IP, temp. pracy od -40 do 75°C, 600 punktówPolecane
Dostępność:W magazynieCena netto:2 982,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5217I-1200-T2-portowa brama Modbus RTU/ASCII/TCP na BACnet/IP, temp. pracy od -40 do 75°C, 1200 punktówNa zamówienie Gwarancja: 5 409,00 zł6 653,07 złZaloguj się, aby poznać swoją cenę MGate 5217I-1200-T2-portowa brama Modbus RTU/ASCII/TCP na BACnet/IP, temp. pracy od -40 do 75°C, 1200 punktówDostępność: Na zamówienieCena netto:5 409,00 zł
Opis

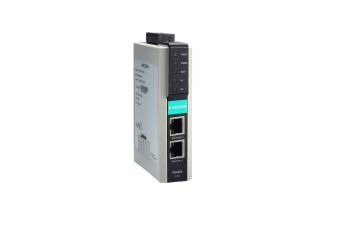

MGate 5217I – Konwerter protokołu BACnet na Modbus
Seria MGate 5217I obejmuje 2-portowe bramki BACnet, które mogą konwertować Modbus RTU / ACSII / TCP na protokół BACnet / IP. W zależności od wielkości i skali sieci, bramy te oferują 2 modele, obsługujące 600 oraz 1200 punktów. Oba modele mają wytrzymałą konstrukcje, można je montować na szynie DIN, działają w szerokim zakresie temperatur i posiadają wbudowaną izolację 2 kV na interfejsach szeregowych.
Prosta konfiguracja konwertera przez interfejs Webowy
Seria MGate 5217I jest wyposażona w intuicyjny interfejs użytkownika, który ułatwia konfigurację. Dzięki temu można łatwo uzyskać dostęp konfiguracji konwersji i szybciej przeprowadzić wdrożenie, bez dodatkowych aplikacji narzędziowych. Poza tym MGate posiada możliwość konfiguracji zapytań Modbus poprzez import pliku Excel, co szczególnie w przypadku dużej liczby zapytań może znacznie przyspieszyć ten proces.
Funkcja monitorowania transmisji Modbus i BACnet/IP
Bramki MGate 5217I wspierają funkcje do monitorowania i diagnostyki transmisji danych Modbus i BACnet / IP, co znacznie ułatwia rozwiązywanie problemów, zwłaszcza na etapie instalacji. Problemy z komunikacją mogą być spowodowane nieprawidłowymi parametrami komunikacyjnymi, takimi jak błędny identyfikator slave'a, niewłaściwy adres rejestru lub nieprawidłowa konfiguracja zapytania. Dzięki Diagnostyce można szybko sprawdzić stan komunikacji i podejrzeć wartości rejestrów. Dzięki monitorowi ruchu protokołu Modbus / BACnet można sprawdzić przechwycone dane i łatwo zidentyfikować pierwotną przyczynę ewentualnych problemów.
IEC 62443 – Bezpieczeństwo
Używanie urządzeń sieciowych zgodnych z normą IEC 62443-4-2 i wyposażonych w podstawowe funkcje bezpieczeństwa jest skutecznym środkiem zapobiegawczym w ochronie przed cyberatakami. Seria MGate 5217I oferuje kilka podstawowych funkcji bezpieczeństwa, w tym ochronę przed złamaniem hasła, ochronę przed narzędziami skanującymi (sniffery) i zapobieganie włamaniom, białe listy dostępu i zarządzanie kontami.
Specyfikacja
- Interfejs Ethernet
Porty 10 / 100BaseT (X) (złącze RJ45) | 2 Auto MDI / MDI-X |
Ochrona izolacji magnetycznej | 1,5 kV (wbudowane) |
- Parametry Ethernet
Protokoły przemysłowe | client Modbus TCP (nadrzędny), serwer BACnet / IP (podrzędny) |
Opcje konfiguracji | Konsola webowa (HTTP / HTTPS), aplikacja Device Search Utility (DSU), Konsola Telnet |
Zarządzanie | ARP, client DHCP, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1 / v2c / v3, TCP / IP, Telnet, UDP, client NTP |
MIB | RFC1213, RFC1317 |
Zarządzanie czasem | client NTP |
- Interfejs szeregowy
Liczba portów | 2 |
Złącze | DB9 male |
Standardy szeregowe | RS-232/422/485 |
szybkość transmisji | Od 50 do 921,6 kb / s |
Bity danych | 7, 8 |
Parytet | Brak, parzysty, nieparzysty, odstęp, marker (stan wysoki) |
Bity stopu | 1, 2 |
Kontrola przepływu | Przełącznik RTS (tylko RS-232), RTS / CTS, DTR / DSR |
Sterowanie kierunkiem danych RS-485 | ADDC® (automatyczna kontrola kierunku danych) |
Rezystor pull high/low dla RS-485 | 1 kohm, 150 kohms |
Rezystor terminujący dla RS-485 | 120 omów |
Izolacja | 2 kV (wbudowane) |
- Sygnały szeregowe
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-2w | Dane +, dane-, GND |
RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
- Wspierane protokoły szeregowe Modbus
Protokoły przemysłowe | Modbus RTU / ASCII Master |
- Modbus RTU / ASCII
Tryb | Master |
Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 16 |
Maks. Liczba zapytań | MGate 5217I-600-T: 600 (do 300 poleceń / na port szeregowy) MGate 5217I-1200-T: 1200 (do 600 poleceń / na port szeregowy) |
- Modbus TCP
Tryb | client (Master) |
Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 16 |
Maks. Liczba połączeń z serwerem | 32 |
Maks. Liczba poleceń | MGate 5217I-600-T: 600 MGate 5217I-1200-T: 1200 |
- BACnet / IP
Tryb | Serwer (slave) |
Rozmiar pamięci | MGate 5217I-600-T: 600 punktów MGate 5217I-1200-T: 1200 punktów |
Obsługiwany obiekt BACnet | Wejście binarne Wyjście binarne Wartość binarna Wejście analogowe Wyjście analogowe Wartość analogowa Wejście wielostanowe Wyjście wielostanowe Wartość wielostanowa Wartość całkowita Dodatnia wartość całkowita |
- Parametry zasilania
Napięcie wejściowe | 24 VAC, 12 do 48 VDC |
Prąd wejściowy | 300 mA @ 24 VAC 510 mA @ 12 VDC |
Złącze zasilania | Terminal śrubowy |
- Przekaźniki
Prąd nominalny | Obciążenie rezystancyjne: 1 A przy 30 VDC |
- Charakterystyka fizyczna
Obudowa | Tworzywo sztuczne |
Klasa IP | IP30 |
Wymiary (bez uszu) | 29 x 89,2 x 118,5 mm (1,14 x 3,51 x 4,67 cala) |
Wymiary (z uszami) | 29 x 89,2 x 124,5 mm (1,14 x 3,51 x 4,90 cala) |
Waga | 380 g (0,84 funta) |
- Parametry otoczenia
temperatura robocza | Od -40 do 75 ° C (od -40 do 167 ° F) |
Temperatura przechowywania (w pudełku) | -40 do 85 ° C (-40 do 185 ° F) |
Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
- Normy i certyfikaty
EMC | EN 55032/35 |
EMI | CISPR 32, FCC część 15B klasa A |
EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
Bezpieczeństwo | UL 62368-1, IEC 62368-1 |
Upadki | IEC 60068-2-32 |
Udar | IEC 60068-2-27 |
Wibracje | IEC 60068-2-6, IEC 60068-2-64 |
- MTBF
Czas | 1 277 500 godz |
Normy | Telcordia SR332 |
- Gwarancja
Okres gwarancyjny | 5 lat |
