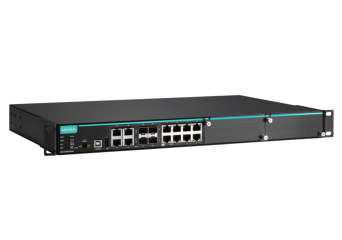

IKS-6728A-8PoE

Modułowy switch zarządzalny do szafy RACK 19" z portami PoE(+)

Uwagi odnośnie wyboru modelu i konfiguracji poszczególnych modułów:

  • baza switcha zawiera 4 gigabitowe porty combo oraz 8 wbudowanych portów Fast Ethernet RJ45 z funkcją PoE. Liczbę portów można rozszerzyć poprzez zainstalowanie dwóch opcjonalnych modułów zawierających porty Fast Ethernet
  • switch pozwala na uzyskanie łącznie do 28 portów w różnych konfiguracjach (porty RJ45 lub światłowodowe)

Modułowy switch zarządzalny do szafy Rack 19"

  • Możliwość dostarczenia do 720W energii do wszystkich portów PoE+ (wymagane zasilanie 48VDC)
  • Protokół Moxa Turbo Ring oraz RSTP/MSTP dla zapewnienia redundancji połączeń
  • Redundantne wejścia zasilania
  • Zabezpieczenie portów LAN do 3kV
  • 8 portów z funkcją PoE+ w bazie switcha (pozostałe dostępne opcjonalnie jako moduły)
  • Możliwość dostarczenia do 36W na jeden port (PoE+ high power)
  • Zakres temperatury pracy: -40...+75°C
Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-8PoE-4GTXSFP-48-T
    Switch zarządzalny, 8portów Fast Ethernet RJ45 PoE(+), 4 porty Gigabit Ethernet combo (RJ45 bądź SFP), 2 sloty na moduły serii IM-6700A, zasilanie pojedyncze 48VDC, temp. pracy: -40...75 st. C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    9 515,00 zł
    11 703,45 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-8PoE-4GTXSFP-48-48-T
    Switch zarządzalny, 8portów Fast Ethernet RJ45 PoE(+), 4 porty Gigabit Ethernet combo (RJ45 bądź SFP), 2 sloty na moduły serii IM-6700A, zasilanie redundantne 48VDC, temp. pracy: -40...75 st. C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    10 682,00 zł
    13 138,86 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-8PoE-4GTXSFP-HV-HV-T
    Switch zarządzalny, 8portów Fast Ethernet RJ45 PoE(+), 4 porty Gigabit Ethernet combo (RJ45 bądź SFP), 2 sloty na moduły serii IM-6700A, zasilanie redundantne HV, temp. pracy: -40...75 st. C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    9 242,00 zł
    11 367,66 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    IKS-6728A-8PoE-4GTXSFP-HV-T
    Switch zarządzalny, 8portów Fast Ethernet RJ45 PoE(+), 4 porty Gigabit Ethernet combo (RJ45 bądź SFP), 2 sloty na moduły serii IM-6700A, zasilanie pojedyncze HV, temp. pracy: -40...75 st. C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    8 110,00 zł
    9 975,30 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł interfejsowy Fast Ethernet: 2 porty światłowodu wielomodowego ze złączami SC, 4 porty RJ45
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    1 123,00 zł
    1 381,29 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł rozszerzeń Fast Ethernet, 2 porty światłowodu wielomodowego (złącza ST), 4 porty RJ45
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    1 123,00 zł
    1 381,29 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł rozszerzeń Fast Ethernet, 2 porty światłowodu jednomodowego (złącza SC), 4 porty RJ45
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    1 793,00 zł
    2 205,39 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł interfejsowy Fast Ethernet: 4 porty światłowodu wielomodowego ze złączami SC, 2 porty RJ45
    W magazynie
    Gwarancja:
    60 miesięcy
    1 579,00 zł
    1 942,17 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł interfejsowy Fast Ethernet: 4 porty światłowodu wielomodowego ze złączami ST, 2 porty RJ45
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    1 579,00 zł
    1 942,17 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł interfejsowy Fast Ethernet: 4 porty światłowodu jednomodowego ze złączami SC, 2 porty RJ45
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    2 884,00 zł
    3 547,32 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł interfejsowy: 6 portów światłowodu wielomodowego ze złączami SC (Fast Ethernet)
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    2 008,00 zł
    2 469,84 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł rozszerzeń Fast Ethernet, 6 portów światłowodu wielomodowego (złącza ST)
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    2 008,00 zł
    2 469,84 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł interfejsowy: 6 portów światłowodu jednomodowego ze złączami SC (Fast Ethernet)
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    4 015,00 zł
    4 938,45 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł interfejsowy: 8 portów RJ45 Fast Ethernet z obsługą PoE(+)
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    1 988,00 zł
    2 445,24 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł rozszerzeń Fast Ethernet, 8 gniazd na moduły SFP FE
    W magazynie
    Gwarancja:
    60 miesięcy
    1 341,00 zł
    1 649,43 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł rozszerzeń Fast Ethernet, 8 portów RJ45
    W magazynie
    Gwarancja:
    60 miesięcy
    596,00 zł
    733,08 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

IKS-6728A-8PoE to rodzina switchy przemysłowych przeznaczonych do montażu w szafie RACK 19" i wyposażona w porty umożliwiające korzystanie z technologii Power over Ethernet (PoE), zaprojektowana do pracy w trudnych warunkach przemysłowych. Standardowo baza switcha wyposażona jest w 8 portów Fast Ethernet z możliwością obsługi technologii PoE(+) oraz 4 porty gigabitowe combo (RJ45 bądź moduły SFP). Poprzez dołożenie dwóch dodatkowych modułów serii IM-6700A-8PoE można rozbudować switcha o kolejne 16 portów PoE(+) Fast Ethernet.

Switche z serii IKS-6728A-8PoE zapewniają bezawaryjne działanie sieci przemysłowych w szerokim zakresie temperatur pracy (-40 do 75°C) w środowiskach gdzie zastosowanie urządzeń biurowych (office/enterprice) nie jest możliwe. Dzięki zaimplementowanym protokołom Moxa Turbo Ring, Turbo Chain oraz RSTP/MSTP możliwe jest stworzenie w sieci połączeń redundantnych o bardzo szybkich czasach rekonfiguracji. Podwójne wejścia zasilania zapewniają nieprzerwaną pracę switchy nawet w wypadku awarii podstawowego zasilacza. Dzięki modułowej budowie istnieje możliwość swobodnego doboru liczby i rodzaju portów zainstalowanych w switchu bazowym (także zastosowanie dodatkowych portów światłowodowych). Urządzenie może być zasilane napięciem 48VDC bądź HV (110/230 VAC) jednak na potrzeby zasilania odbiorników PoE konieczne jest dostarczenie dodatkowego zasilania 48VDC (dotyczy wersji HV).

Cechy charakterystyczne:

  • Możliwość dostarczenia do 720W mocy do wszystkich portów PoE(+)
  • Zabezpieczenia przeciwprzepięciowe na portach RJ45 (do 3kV)
  • Funkcja diagnostyki portów PoE(+)
  • Moxa Turbo Ring (redundantna, niezawodna sieć w architekturze pierścienia o bardzo wygodnej konfiguracji), Turbo Chain lub RSTP/STP (IEEE802.1W/D), MSTP
  • IGMP Snooping and GMRP przeznaczone do filtrowania pakietów rozgłoszeniowych pochodzących np. od sterowników
  • Obsługa IEEE 802.1Q VLAN oraz GVRP dla ułatwienia planowania struktury sieci
  • obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci (przesyłanie pakietów zgodnie z ich priorytetami)
  • 802.3ad, LACP dla zoptymalizowania szerokości pasma przesyłowego
  • IEEE 802.1X, https/SSH dla zapewnienia bezpieczeństwa przesyłanych danych
  • obsługa SNMP V1/V2c/V3 pozwalająca na wygodną i zintegrowaną z innymi urządzeniami w systemie administrację całym projektem
  • Port mirroring
  • Automatyczne powiadamianie o zajściu zdarzenia przez email, komunikat SNMP lub przekaźnik alarmowy
  • Uniwersalne zakres napięć zasilających: 48 VDC lub 110/220 VAC (bez portów PoE)
  • Szeroki zakres temperatur pracy od -40 do 75°C



Specyfikacja techniczna

  • Baza switcha
  • Technologia
Standardy IEEE 802.3af/at for PoE/PoE+ output
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Konfiguracja IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
Filtrowanie 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP
Protokoły redundantne
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock
Czas systemowy SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Protokoły przemysłowe
EtherNet/IP, Modbus/TCP, PROFINET
MIB
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  • Właściwości urządzenia
Kolejki priorytetów ruchu
4
Maks. liczba sieci VLAN
2056
Zakres znaczników VLAN ID
VID 1 to 4094
Grupy IGMP (IGMP Groups) 2048
Wielkość tablicy adresów MAC (MAC Table Size) 16000
Wielkość bufora pakietów (Packet Buffer Size) 12 Mbit
Maks. wielkość ramek Jumbo (Jumbo frame size) 9,6 kB
  • Interfejsy
Porty RJ45

8 portów RJ45 10/100BaseT(X)/PoE+ 10/100BaseT(X) (wbudowane w bazę switcha),

2 gniazda na dodatkowe moduły rozszerzeń (zawierające 8 bądź 6 portów w standardzie 10/100BaseT(X), 100BaseFX (złącza SC/ST), 100Base SFP bądź porty PoE+ 10/100BaseT(X)

Porty optyczne
4 porty combo RJ45/SFP 10/100/1000BaseT(X) RJ45 bądź 100/1000BaseSFP
Konsola poprzez kabel USB-serial console (złącze typu B)
Port pamięci masowej (USB) USB storage (złącze Typu A dla ABC-02-USB)
Przekaźnik alarmowy
1 przekaźnik alarmowy z obciążalnością prądową 3 A @ 30 VDC
  • Zasilanie
Napięcie Modele z zasilaniem HV:
• 110/220 VAC na potrzeby funkcjonowania samego switcha
• 48 VDC na potrzeby zasilania portów PoE switcha (dla odbiorników PoE+ rekomendowane zasilanie to 53...57 VDC)
Modele z zasilaniem 48 VDC:
• 48 VDC (46 do 57 VDC) na potrzeby samego switcha i portów PoE
Zakres napięć Modele HV:
• 85 do 264 VAC na potrzeby samego switcha
• 46 do 57 VDC na potrzeby zasialania portów PoE switcha
Modele 48 VDC:
• 46 do 57 VDC na potrzeby zasilania zarówno switcha jak i portów PoE
Prąd Modele HV:
• Pobór prądu przez sam switch (bez podłączonych odbiorników PoE):
Maks. 0.33 A @ 110 VAC
Maks. 0.24 A @ 230 VAC
• Pobór prądu systemu zasilania portów PoE (EPS input current for PoE system):
Maks. 0.29 A @ 48 VDC (bez prądu dostarczonego do samych odbiorników PoE)
Modele 48 VDC:
• Pobór prądu systemu zasilania portów PoE (PWR/EPS input current for switch and PoE systems):
Maks. 0.53 A @ 48 VDC (bez prądu dostarczonego do samych odbiorników PoE)
Zabezpieczenie przed przeciążeniem
Jest
Zabezpieczenie przed odwrotną polaryzacją
Jest
  • Obudowa
Obudowa Metal, stopień ochrony IP30
Masa

IKS-6728A-8PoE-4GTXSFP-HV-HV-T: 4250 g

IKS-6728A-8PoE-4GTXSFP-HV-T: 4150 g
IKS-6728A-8PoE-4GTXSFP-48-48-T: 4250 g
IKS-6728A-8PoE-4GTXSFP-48-T: 4150 g

Wymiary 440 x 44 x 280 mm
Montaż w szafie Rack 19" (wysokość switcha 1U)
  • Warunki środowiskowe
Temperatura pracy
-40 do 75°C
Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 60950-1, EN 60950-1
EMC EN 55032/24
EMI FCC Part 15 Subpart B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 3 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8
Rail Traffic
EN 50121-4
Shock IEC 60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
MTBF (meantime between failures), Time
IKS-6728A-8PoE-4GTXSFP-48-T: 224420 hrs
IKS-6728A-8PoE-4GTXSFP-48-48-T: 215994 hrs
IKS-6728A-8PoE-4GTXSFP-HV-T: 159173 hrs
IKS-6728A-8PoE-4GTXSFP-HV-HV-T: 120731hrs
Database: Telcordia (Bellcore), GB
