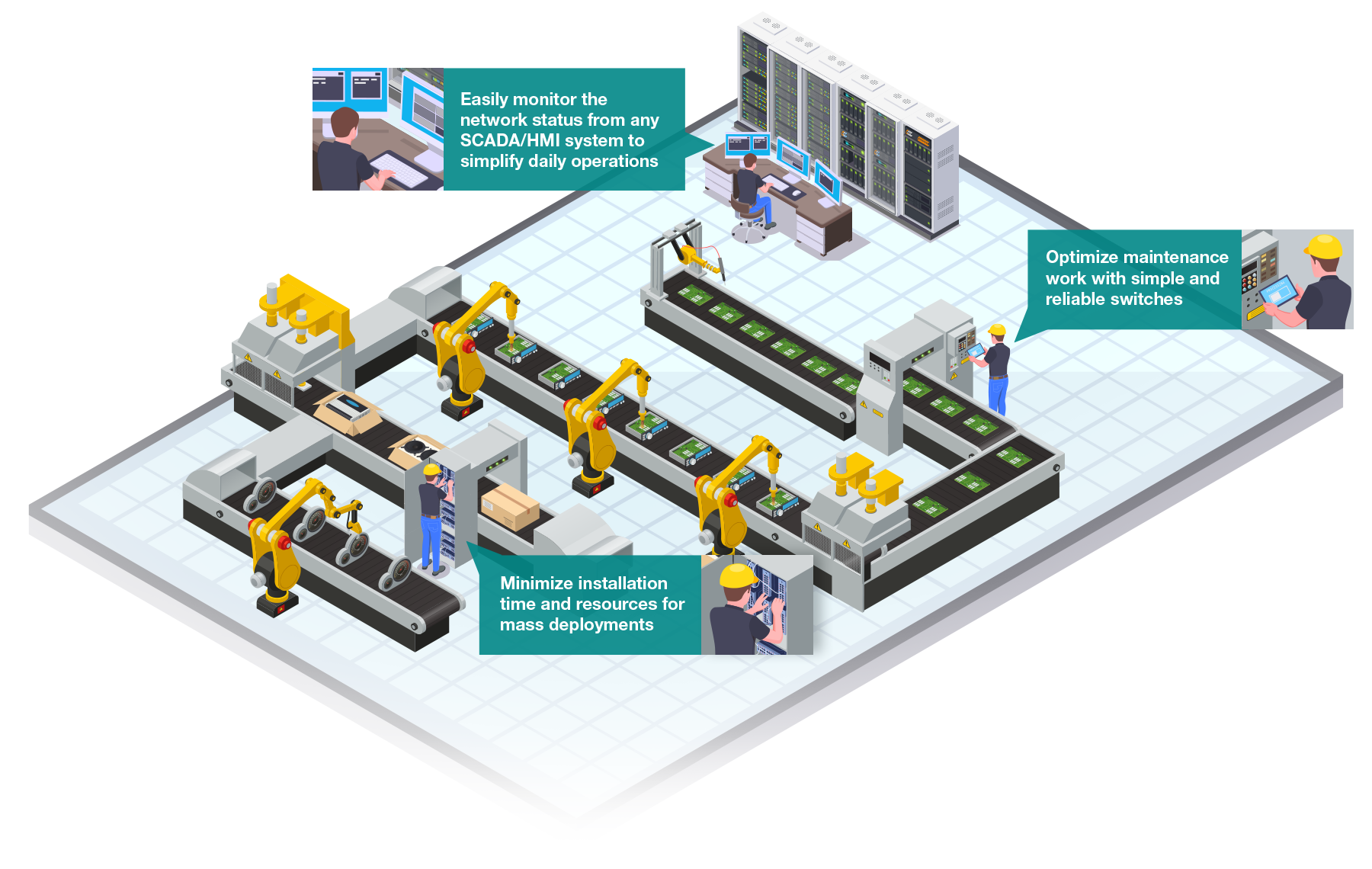

W dążeniu do zapewnienia niezawodnej pracy systemów, inżynierowie automatyki przemysłowej coraz większy nacisk kładą na sieci Ethernet będące integralną częścią systemów sterowania. W wielu instalacjach OT – od prostych maszyn, przez linie technologiczne, aż po budżetowe systemy CCTV – nadal dominują switche niezarządzalne. Są tanie, łatwe w uruchomieniu i „po prostu działają”. Problem pojawia się jednak w momencie, gdy sieć cała komunikacja przestaje działać stabilnie i ciężko okreslić przyczynę takiego stanu rzeczy. Regularne monitorowanie danych i statystyk sieciowych w ramach systemów SCADA staję się wtedy kluczowe, umożliwia szybką reakcję na zdarzenia, lokalizacje źródła problemów i skuteczne minimalizowanie przestojów. Kluczowym elementem optymalizacji sieci przemysłowych jest wybór przełączników Ethernet zapewniających oczekiwane funkcjonalności wraz możliwościami diagnostyki, stabilność pracy z jednoczesnym zachowaniem intuicyjnego interfejsu konfiguracji dostosowanego do potrzeb automatyków. Takie rozwiązanie nie tylko upraszcza obsługę i zarządzanie infrastrukturą, ale również przyczynia się do obniżenia całkowitego kosztu posiadania (TCO) oraz zwiększenia ogólnej produktywności.
Natywne wsparcie PROFINET, EtherNet/IP i Modbus TCP

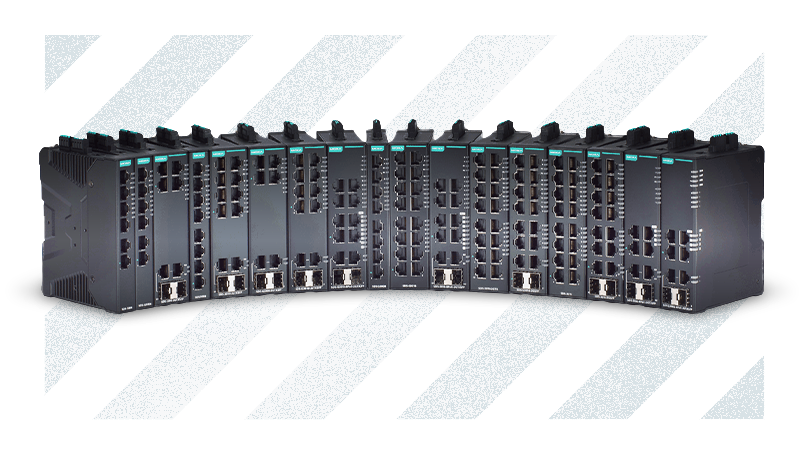

Seria inteligentnych przełączników przemysłowych Moxa SDS-3000/G3000 łączy prostotę obsługi z funkcjonalnością, jakiej potrzebują inżynierowie do efektywnej konfiguracji, monitorowania i zarządzania sieciami. Natywna obsługa popularnych protokołów automatyki, takich jak:
- PROFINET,
- EtherNet/IP
- Modbus TCP
umożliwia łatwą integrację z systemami SCADA/HMI. Poprzez natywną obsługę rozumiemy:
- poprawne przesłanie danych z odpowiednimi priorytetami w tych protokołach
- możliwości konfiguracji przełączników z wykorzystaniem dedykowanych narzędzi programistycznych od wiodących producentów sterowników PLC jak np. TIA Portal i WinCC
- integracje, monitorowanie otraz wizualizowanie stanu ich pracy z wykorzystaniem danego protokołu również wykorzystaniem narzędzi wymienionych w punkcie powyżej.
Co więcej wybór danego protokołu może odbywać się bez użycia komputera, za pomocą dedykowanego DIP switcha na obudowie przełącznika. Elastyczne możliwości konfiguracji, uniwersalność użycia w systemach opartych na różnych dostawcach wykorzystujących różne protokoły oraz możliwości monitorowania stanu urządzeń i całej sieci przekładają się bezpośrednio na większą efektywność operacyjną oraz niższe koszty.

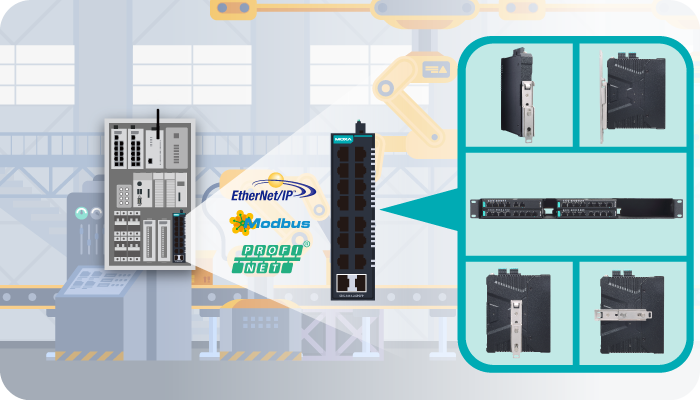

Rys. Wsparcie PROFINET, EtherNet/IP i Modbus TCP
Funkcjonalności
Poza wsparciem protokołów przemysłowych przełączniki oferują również szereg funkcjonalności sieciowych znanych z bardziej zaawansowanych przełączników zarządzanych. Główne to:
- możliwość segmentacji logicznej sieci z wykorzystaniem VLAN’ów
- wsparcie SNMP w tym SNMP v3
- port mirroring pozwalający na przesłanie kopii ruchu, syslog lokalny jak i możliwość przesłania logów do zewnętrznego serwera, możliwość przydzielania statycznych adresów IP na dany port przełącznika.
Łatwa konfiguracja
Mówiąc o serii SDS-3000, w sytuacji gdy chcemy skorzystać do konfiguracji z dedykowanego interfejsu przełącznikach na uwagę zasługuje jego intuicyjność i prostota. Został on zaprojektowany z myślą o automatykach dla których sieć jest tylko jednym z wielu obszarów kompetencji, jakie muszą posiadać Cały proces konfiguracji został zamknięty w jednym ekranie, zapewniając szybki dostęp do najważniejszych parametrów oraz bieżących informacji o stanie przełącznika. Dzięki temu użytkownicy posiadający podstawową wiedzę sieciową są w stanie przeprowadzić konfigurację w sposób szybki i bezproblemowy.
Rys. Widok interfejsu Web
Redundancja sieci
Protokoły nadmiarowe znane z jak RSTP (Rapid Spanning Tree Protocol) pomimo swojej największej zalety jaką jest otwarty standardy, w wielu przypadkach nie sprawdzają się w środowiskach przemysłowych. Powodem jest nie tylko wolny czas zbieżności ale również możliwy negatywny wpływ na pracę innych urządzeń sieciowych. Jednym z rozwiązań są tu dedykowane protokoły pierścieniowe jak np. Turbo Ring Moxy zapwniające bardzo szybką rekonfigurację na poziomie do 20 ms przy 250 przełącznikach w pierścieniu z jednoczesnym zachowaniem bardzo dużej stabilności, jednak ich minusem jest zamknięty standard dostępny w ramach rozwiązań danego producenta. Co w sytuacji jeśli chcemy jednak zachować otwartość jednocześnie posiadając bardziej elastyczne możliwości doboru urządzeń którą będą pracować w topologii pierścienia. Rozwiązaniem może być protokół MRP (Media Redundancy Protocol), będący otwartym standardem z jednoczesnym zachowaniem dość atrakcyjnych parametrów rekonfiguracji pierścienia, 200ms przy 50 przełącznikach w pierścieniu co dla wielu aplikacji będzie dalej atrakcyjnym i wystarczającym parametrem.
Szerokie portfolio

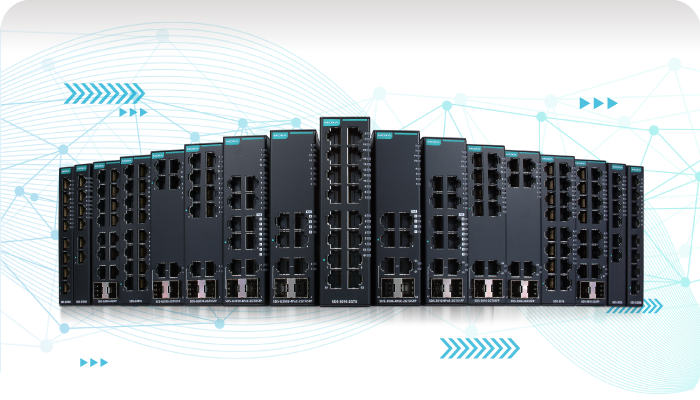

Linie SDS-3000/G3000 obejmuje aż 34 modele, zapewniając wyjątkową elastyczność wyboru optymalnego modelu do szerokiej gamy zastosowań. Mamy do dyspozycji modele 6, 8, 10 oraz 16 portowe w różnych konfiguracjach. Są dostępne warianty z portami Fast Ethernet, Gigabit, możliwością obsługi linków optycznych poprzez porty SFP, czy wykorzystania PoE do zasilania np. kamer. Na uwagę zasługuje również kompaktowa i wytrzymała konstrukcji, która świetnie sprawdzi się w instalacjach w ograniczonej przestrzeni i wymagającym środowisku przemysłowym. Zakres temperatur pracy to -40 do 75°C.
Rys. SDS-3016-2GSFP
Podsumowanie
Przełączniki MOXA SDS-3000/G3000 stanowią przemyślane połączenie prostoty obsługi z funkcjonalnością oczekiwaną w nowoczesnych sieciach automatyki przemysłowej. Natywna obsługa kluczowych protokołów przemysłowych, szerokie możliwości diagnostyki, mechanizmy redundancji oraz intuicyjna konfiguracja sprawiają, że są one atrakcyjnym wyborem zarówno dla automatyków, jak i integratorów systemów. Bogate portfolio modeli oraz kompaktowa, wytrzymała konstrukcja pozwalają na łatwe dopasowanie rozwiązania do wymagań aplikacji, jednocześnie zwiększając niezawodność sieci i ograniczając koszty eksploatacji.
Jeśli któryś z poniższych punktów odpowiada twojemu środowisku pracy:
- obecnie używasz switchy niezarządzalnych
- twpja sieć jest prosta, ale zaczyna rosnąć
- pracujesz z PROFINETem
- budujesz sieci CCTV
- chcesz widzieć i diagnozować sieć na podstawowym poziomie zaawansowania
seria SDS-3000 od Moxy może być ciekawym wyborem jak pierwszy świadomy krok w kierunku wejścia w świat switchy zarządzalnych – bez nadmiernych kosztów, złożoności i narzędzi typowych dla IT.

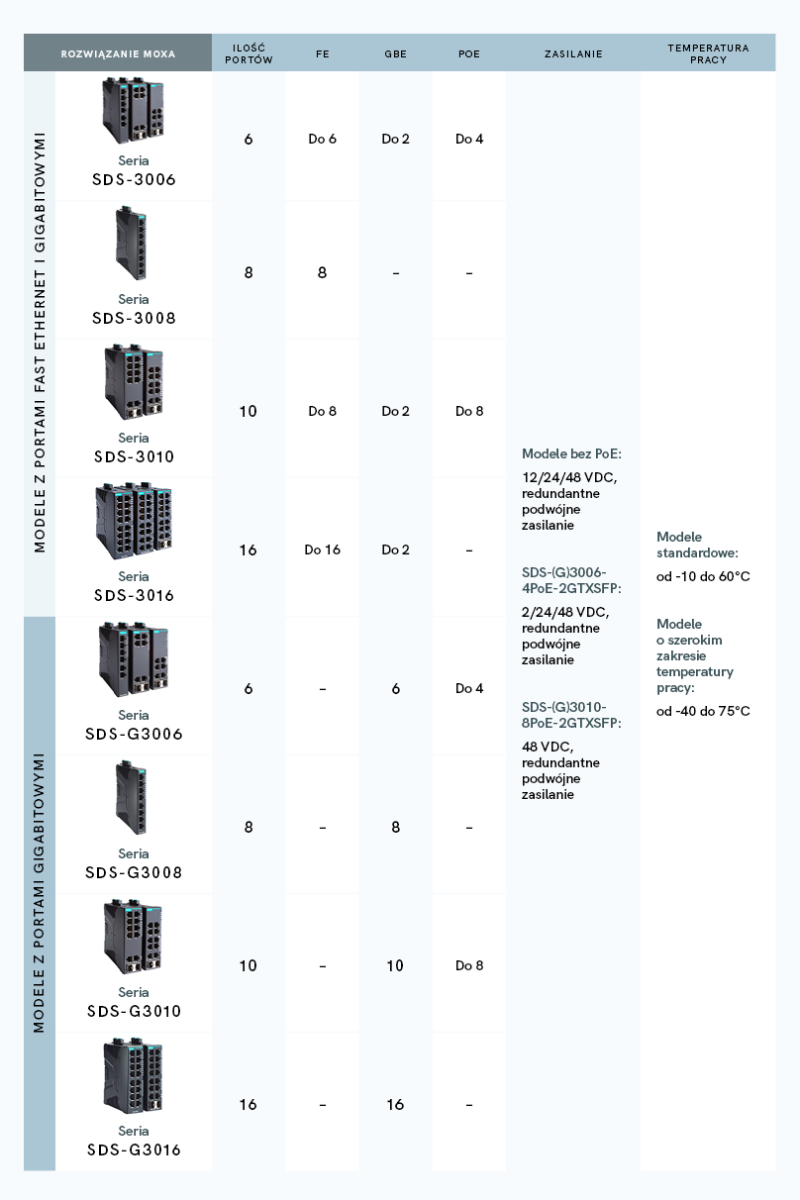

Przegląd wszystkich modeli w serii
Rozwiązanie Moxa
Ilość portów
FE
GbE
PoE
Zasilanie
Temperatura pracy
Modele z portami Fast Ethernet i Gigabitowymi
Seria
SDS-3006
6
Do 6
Do 2
Do 4
Seria
SDS-3008
8
8
–
–
Seria
SDS-3010
10
Do 8
Do 2
Do 8
Seria
SDS-3016
16
Do 16
Do 2
–
Modele z portami Gigabitowymi
Seria
SDS-G3006
6
–
6
Do 4
Seria
SDS-G3008
8
–
8
–
Seria
SDS-G3010
10
–
10
Do 8
Seria
SDS-G3016
16
–
16
–
Modele bez PoE:
12/24/48VDC,
redundantne podwójne zasilanie
SDS-(G)3006-
4PoE-2GTXSFP:
2/24/48VDC,
redundantne podwójne zasilanie
SDS-(G)3010-
8PoE-2GTXSFP:
48VDC,
redundantne podwójne zasilanie
12/24/48VDC,
redundantne podwójne zasilanie
SDS-(G)3006-
4PoE-2GTXSFP:
2/24/48VDC,
redundantne podwójne zasilanie
SDS-(G)3010-
8PoE-2GTXSFP:
48VDC,
redundantne podwójne zasilanie
Modele standardowe:
od -10 do 60°C
Modele o szerokim zakresie temperatury pracy:
od -40 do 75°C
od -10 do 60°C
Modele o szerokim zakresie temperatury pracy:
od -40 do 75°C
Zobacz film o serii SDS-3000/G3000
Jeśli zainteresowały Cię przełączniki z serii SDS-3000/G3000 i chciałbyś ich użyć w swojej sieci, zapraszam do kontaktu
