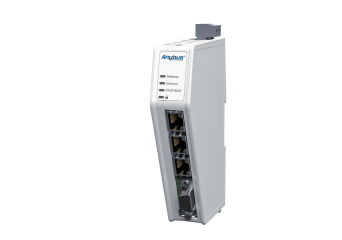

ABC4091-A

Anybus Communicator Common Ethernet - PROFIBUS DP devicedevice to bramka protokołu przemysłowego, która umożliwia bezproblemowe przesyłanie danych pomiędzy systemami sterowania PLC poprzez sieć EtherCAT, Modbus TCP lub PROFINET a siecią PROFIBUS. Interfejs Ethernet jest wstępnie załadowany dla sieci PROFINET, ale poprzez aktualizację firmware interfejs Ethernet może obsługiwać sieci EtherCAT, Ethernet/IP, Modbus TCP.

Komunikatory Anybus zostały zaprojektowane tak, aby zapewnić niezawodny, bezpieczny i szybki transfer danych pomiędzy różnymi sieciami przemysłowymi Ethernet i Fieldbus. Bardzo łatwe w instalacji i wdrożeniu, samodzielne bramki umożliwiają przejrzystą wymianę danych między sterownikami PLC, pozwalając na integrację starszych urządzeń z nowoczesnymi, wysokowydajnymi sieciami bez żadnych zmian w sprzęcie i tylko minimalnych zmian w oprogramowaniu.

Komunikatory Anybus są zbudowane z wykorzystaniem wielokrotnie nagradzanego i sprawdzonego procesora sieci przemysłowej Anybus NP40, który zapewnia zgodność z siecią, wysoką wydajność i niezawodność. W przypadku połączeń między sterownikami PLC w różnych sieciach możliwa jest niezwykle szybka cyrkulacja danych z transferem do 1500 bajtów w każdym kierunku, co spełnia większość bieżących potrzeb aplikacji sterujących, a także obsługuje przyszłe wymagania.

Intuicyjna konfiguracja, zrozumiała dokumentacja oraz przemyślana konstrukcja sprzętu i obudowy zapewniają szybką instalację.

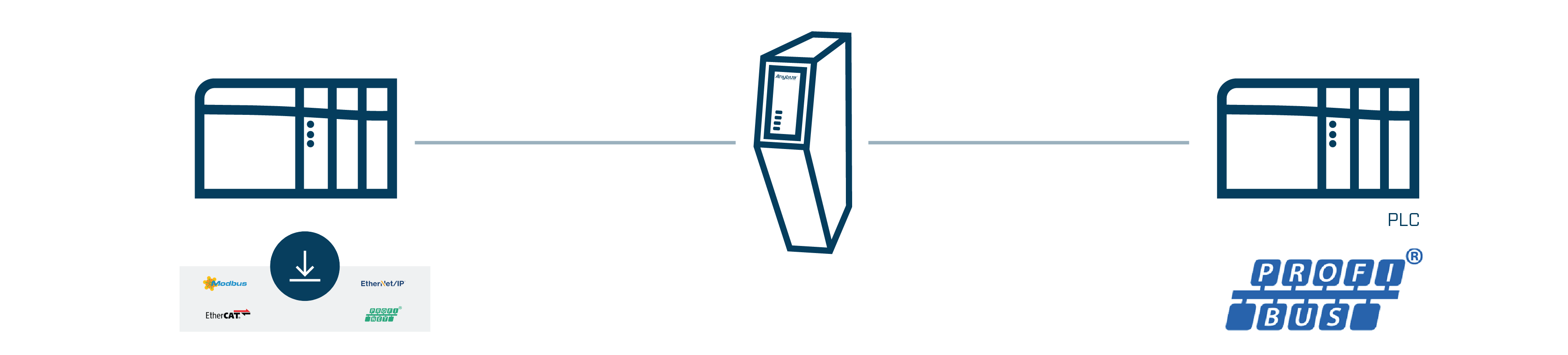

Zastosowanie

Doskonała wydajność

Natychmiastowy transfer danych - Czas potrzebny do przesłania danych pomiędzy dwoma sterownikami PLC składa się z czasu cyklu w pierwszej sieci plus czasu cyklu w drugiej sieci. Wewnętrzny transfer danych w komunikatorach jest nieistotny, ponieważ jest zgodny z naturalną zmiennością czasów cyklu sieci (jitter).
Sprzętowo przyspieszona konwersja endian (zamiana bajtów) - Komunikatory mogą zmieniać reprezentację danych (endianness) poprzez sprzętowo przyspieszoną konwersję endian, aby zapewnić, że dane są prezentowane prawidłowo w każdym sterowniku PLC. Można nawet konwertować różne części obszaru danych w różny sposób, aby obsłużyć różne typy danych. Nie ma to wpływu na wydajność, odciąża sterownik PLC z zadania konwersji danych i upraszcza programowanie sterowników PLC.

Łatwa obsługa

Dedykowany port konfiguracyjny Ethernet - nie wymaga specjalnych kabli.
Intuicyjny, internetowy interfejs konfiguracyjny typu "przeciągnij i upuść" - nie ma potrzeby instalowania dodatkowego oprogramowania. Porty skierowane do przodu ułatwiają podłączanie kabli, a wąska obudowa pozwala zaoszczędzić miejsce na szynie DIN. Rozwiązywanie problemów dzięki rozbudowanej diagnostyce, w tym monitorowi danych na żywo, ekranowi stanu i pakietowi pomocy technicznej.

Najnowsze funkcje zabezpieczeń

Funkcja bezpiecznego rozruchu umożliwiająca wykrycie manipulacji przy oprogramowaniu sprzętowym oraz odporność na ataki i infekcje ze strony złośliwego oprogramowania. Przełącznik bezpieczeństwa, który blokuje konfigurację i zapobiega nieautoryzowanemu dostępowi.

• Zaprojektowane dla środowisk przemysłowych
• Solidna kompaktowa obudowa
• Komponenty przemysłowe są testowane i certyfikowane zgodnie z CE i UL
• Szeroki zakres temperatur, od -25°C do 70°C
• Montaż na szynie DIN umożliwiający instalację w pobliżu podłączonych urządzeń, redukując ilość okablowania.

PROFIBUS

• PROFIBUS DPV1 & DPV0 Device (slave)
• Transfer do 244 bajtów do i z PROFIBUS (łącznie 488 bajtów)
• Automatyczne wykrywanie prędkości transmisji do 12 Mbit/s
• Ustawianie adresu PROFIBUS slave poprzez wbudowane przełączniki obrotowe lub interfejs internetowy
• Obsługa funkcji Sync i Freeze oraz Watchdog
• Obsługa I&M 0-3
• 1x D-sub 9-pinowe żeńskie złącze PROFIBUS
• Dostępny plik GSD

COMMON ETHERNET

• Obsługuje wiele protokołów za pomocą jednej bramy i zmniejsza koszty przechowywania danych
• Obsługuje sieci EtherNet/IP, EtherCAT, Modbus TCP lub PROFINET
• Przesyłanie 1 448 bajtów w sieci EtherNet/IP, 1486 bajtów w sieci EtherCAT, 1 500 bajtów w sieci Modbus TCP i 1 024 bajtów w sieci PROFINET do i z bramki
• Pobierz firmware danego protokołu ze strony wsparcia technicznego produktu (bezpłatnie)
• Załaduj firmware protokołu za pomocą interfejsu konfiguracyjnego bramy.
• Dwa porty RJ45 Ethernet z 10/100 Mbit full duplex.
• Możliwość łączenia w łańcuchy dzięki zintegrowanemu przełącznikowi
