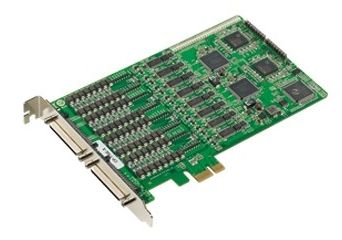

CP-116E-A

Karta portów szeregowych, 16x RS-232/422/485, ochrona p.przepięciowa 4 kV

  • Slot PCI express x1
  • Maksymalna prędkość transmisji (baudrate) - 921,6 kbps
  • Sprzętowy bufor FIFO, oraz programowa kontrola przepływu
  • Dostępne różnorodne kable i puszki przyłączeniowe dla RS-232/422/485
  • Sterowniki dostępne dla najnowszych wersji systemów Windows, Linux oraz Unix
  • Ochrona p. wyładowaniom elektrostatycznym (ESD) 15 kV
  • Ochrona p. przepięciom do 4 kV
  • Brak kabli w zestawie
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CP-116E-A
    Karta 16x RS-232/422/485, PCI Express, ochrona p. przepieciowa 4 kV, ochrona ESD 15 kV, brak kabli w zestawie
    W magazynie
    Gwarancja:
    60 miesięcy
    2 873,00 zł
    3 533,79 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    (Stary symbol:Opt 8C+) Kable do karty 8 portowej, złącza 8x DB25 męskie
    Brak w magazynie
    Gwarancja:
    24 miesiące
    220,00 zł
    270,60 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    (Stary symbol:Opt 8D+) Kable do karty 8 portowej, złącza 8x DB9 męskie
    W magazynie
    Gwarancja:
    24 miesiące
    213,00 zł
    261,99 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Puszka przyłączeniowa, złącza VHDCI 68 - DB25 x 8 żeńskie, RS-232
    Brak w magazynie
    Gwarancja:
    24 miesiące
    366,00 zł
    450,18 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Puszka przyłączeniowa, złącza VHDCI 68 - DB25 x 8 męskie, RS-232
    Brak w magazynie
    Gwarancja:
    24 miesiące
    366,00 zł
    450,18 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Puszka przyłączeniowa, złącza 8x DB25 żeńskie
    Brak w magazynie
    Gwarancja:
    24 miesiące
    748,00 zł
    920,04 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Puszka przyłączeniowa, złącza 8x DB9 męskie
    W magazynie
    Gwarancja:
    24 miesiące
    449,00 zł
    552,27 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Puszka przyłączeniowa, złącza VHDCI 68 - RJ45 (8-pin) x 8 żeńskie, RS-232
    W magazynie
    Gwarancja:
    24 miesiące
    535,00 zł
    658,05 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

CP-116E-A to 16 portowa karta z interfejsami RS-232/422/485, przeznaczona do magistrali PCI Express. Złącze PCI Express x1 pozwala na współpracę z dowolnym slotem PCI Express. Rodzaj interfejsu RS-232/422/485 ustawia się w menadżerze urządzeń, dla każdego portu. Karta ta jest kompatybilna z większością popularnych systemów operacyjnych, i każdy z 16 portów COM wspiera baudrate na poziomie 921,6 kbps, a zgodność ze starszymi urządzeniami zapewnia pełna obsługa sygnałów handshake: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND.

"Inteligentny RS-485", czyli funkcja ułatwiająca uruchomienie magistarali oraz rozwiązaywanie problemów

Czasami uruchomienie długiej magistrali RS-485 bywa kłopotliwe. Długie linie czyli takie w których znaczenie zaczynają mieć zjawiska falowe, potrzebują dobrania odpowiednich rezystorów terminujących i podciągających, co jest często kłopotliwe. Firma Moxa opracowała nową funkcję - "Inteligentny RS-485" która pomaga zmierzyć się z tym problemem, a właściwie go rozwiązuje. Za pomocą kilku kliknięć wykonuje się na początku analizę magistrali, po czym sterownik podpowiada co należy podłączyć do linii.

Specyfikacja techniczna

  • Sprzęt
UART Kompatybilny z 16C550C
Magistrala PCI Express x1
Złącze VHDCI 68
  • Interfejs szeregowy
Porty szeregowe 16x RS-232/422/485
Liczba kart w PC max. 4
Ochrona p. wyładowaniom elektrostatycznym (ESD) 15 kV ESD dla wszystkich sygnałów
Ochrona p. przepięciowa 4 kV
  • Parametry portu szeregowego
Prędkość transmisji od 50 bps do 921.6 Kbps
Bity danych 5, 6, 7, 8
Bity stopu 1, 1.5, 2
Parzystość None, Even, Odd, Space, Mark
Kontrola przepływu RTS/CTS, XON/XOFF
Sygnały RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-4w: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-2w: Data+(B), Data-(A), GND
  • System operacyjny
Sterowniki Windows

Windows
Linux
Unix
Wsparcie dla poszczególnych wersji systemów można sprawdzić na stronie producenta: moxa.com

  • Charakterystyka mechaniczna
Wymiary 97,9 x 88,9 mm
  • Warunki pracy
Temperatura pracy od 0 do 55°C
Temperatura przechowywania od -20 do 85  °C
Wilgotność pracy 5 to 95% RH
Praca na wysokość n.p.m. do 2000 m
uwaga Jeśli wymagana jest praca na większej wysokości prosimy o kontakt z producentem
  • Zasilanie
Pobór mocy 860 mA @ 3,3V
  • Spełnione normy
 EMC CE, FCC
EMI EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class B
EMS EN 55024, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 (DIPS)
Zielony produkt RoHS, CRoHS, WEEE

MTBF (średni czas bezawaryjnej pracy)

Czas 310,993 hrs
Baza danych Telcordia (Bellcore), GB

Pobór prądu

Zużycie energii 2,733 mA@3,3V

Gwarancja

Okres trwania 5 lat
Szczegóły

www.moxa.com/warranty

oraz

https://www.elmark.com.pl/serwis-i-gwarancja















Pliki do pobrania
