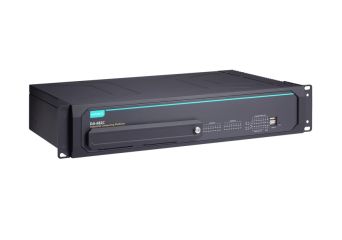

DA-682C

Procesor Intel® 7 generacji™, IEC-61850, komputery rackowe 2U z 2 gniazdami rozszerzeń

Producent: MOXA

Zgodność z normami IEC 61850-3, IEEE 1613 i IEC 60255 dla systemów automatyki podstacji elektroenergetycznych
Procesor Intel® Core™ siódmej generacji
Gniazdo pamięci DDR4; do 32 GB pojemności
Dwie wymienialne na gorąco 2,5-calowe tace rozszerzeń na dyski twarde lub SSD
Zgodność z normą EN 50121-4 dla zastosowań w kolejnictwie.
Nadmiarowe zasilanie (100 do 240 VAC/VDC)

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 4 modele

Promocja cenowa na model HDR-15-5

Modele
Opis
Specyfikacja
Pliki do pobrania
Polecane produkty

DA-682C

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-682C-KL1-HH-T x86 2U Intel Celeron 3965U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS	Na zamówienie	Gwarancja:

DA-682C-KL1-HH-T

x86 2U Intel Celeron 3965U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-682C-KL3-HH-T x86 2U Intel Core i3-7100U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS	Na zamówienie	Gwarancja:

DA-682C-KL3-HH-T

x86 2U Intel Core i3-7100U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-682C-KL5-HH-T x86 2U Intel Core i5-7300U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS	Na zamówienie	Gwarancja:

DA-682C-KL5-HH-T

x86 2U Intel Core i5-7300U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-682C-KL7-HH-T x86 2U Intel Core i7-7600U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS	Na zamówienie	Gwarancja:

DA-682C-KL7-HH-T

x86 2U Intel Core i7-7600U, podwójne zasilanie 100 do 240 VAC/VDC, temperatura pracy -40 do 70°C, brak RAM/SSD/OS

Dostępność: Na zamówienie

Opis

Komputer DA-682C jest zbudowany wokół procesora Intel® Celeron® lub Intel® Core™ i3, i5 lub i7 i jest wyposażony w dwa porty wyświetlania (2 x HDMI), 6 portów USB, 6 portów Gigabit LAN, dwa porty szeregowe 3-w-1 RS-232/422/485, 6 cyfrowych portów wejściowych i 2 cyfrowe porty wyjściowe. DA-682C jest wyposażony w 2 wymienialne na gorąco 2,5" sloty HDD/SSD i obsługuje funkcjonalność Intel® RST RAID 0/1.

Dodatkową wartość i wygodę zapewnia modułowa konstrukcja z dwoma niezależnymi gniazdami umożliwiającymi elastyczną integrację i rozbudowę systemu. Użytkownicy mają możliwość dodania wielu różnych modułów komunikacyjnych, w tym 8-portowego modułu RS232/422/485 oraz 4-portowego modułu LAN 10/100/1000 Mbps.

Dzięki zgodności z normami IEC 61850-3 i IEEE 1613, DA-682C z pewnością zapewni stabilną i niezawodną pracę systemu w aplikacjach energetycznych. Jest również zgodny z normą IEC 60255, która obejmuje ochronę przekaźników elektrycznych w inteligentnej podstacji. IEC 60255 jest jednym z najczęściej stosowanych standardów testowania przekaźników i urządzeń zabezpieczających, a zgodność z normą zapewnia, że DA-682C będzie niezawodnie i bezproblemowo współpracował z IED jako część solidnego systemu automatyki podstacji.

Zgodność z normą EN 50121-4 potwierdza, że DA-682C może zapewnić stabilne i niezawodne działanie systemu w aplikacjach przytorowych, takich jak systemy SCADA stacji, zapobieganie awariom przytorowym, zasilanie trakcji oraz systemy sygnalizacji i bezpieczeństwa, aby zapewnić zintegrowany widok konfiguracji inteligentnej kolei. Obudowa jest standardową wytrzymałą obudową 2U, o szerokości 19 cali, przeznaczoną do montażu w stelażu. Ta solidna konstrukcja do montażu w stojaku zapewnia wzmocnioną ochronę wymaganą w zastosowaniach w środowisku przemysłowym.

Specyfikacja

Komputer

Procesor	Procesor Intel® Core™ i7-7600U (pamięć podręczna 4 MB, 2,8 GHz) Procesor Intel® Core™ i5-7300U (pamięć podręczna 3 MB, 2,6 GHz) Procesor Intel® Core™ i3-7100U (pamięć podręczna 3 MB, 2,4 GHz)Intel® Celeron® 3965U Procesor (pamięć podręczna 2 MB, 2,2 GHz)
Gniazdo pamięci systemowej	Gniazdo SODIMM DDR4 x 2
DRAM	maks. 32 GB pojemność (SODIMM x 2, każdy obsługujący 2133 MHz i maksymalnie 16 GB na moduł)
Kontroler grafiki	Karta graficzna Intel® HD 630
Gniazdo pamięci	2,5-calowe gniazda HDD/SSD x 2 gniazda mSATA x 1
Obsługiwany system operacyjny	Windows 10 Embedded IoT Ent 2019 LTSC 64-bit Linux Debian 9 Uwaga: system operacyjny dostępny przez CTOS

Interfejs komputera

Wyjście wideo	HDMI x 2, złącze HDMI (typ A)
USB 2.0	Hosty USB 2.0 x 3, złącza typu A 2 porty na przednim panelu, 1 port wewnątrz komputera
USB 3.0	Hosty USB 3.0 x 3, złącza typu A 3 porty na tylnym panelu
Porty Ethernetowe	Automatyczne wykrywanie portów 10/100/1000 Mb/s (złącze RJ45) x 6
Porty szeregowe	Porty RS-232/422/485 x 2, wybierane programowo (blok zacisków)

Wskaźniki LED

System	Zasilanie x 1 Przechowywanie x 1 Programowalne x 8
Seryjny	2 na port (Tx, Rx)
LAN	2 na port (10/100/1000 Mb/s)

Interfejs szeregowy

Szybkość transmisji	300 b/s do 115,2 kb/s
ESD	8 kV (poziom 4)
Izolacja	2kV
Standardy szeregowe	RS-232/422/485
Wzrost	2kV
Złącze	Blok zacisków

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Dane+, Dane-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND

Parametry mocy

Prąd wejściowy	100 do 240 V prądu stałego, 0,9 A (maks.) 100 do 240 V prądu przemiennego, 50/60 Hz, 0,9 A (maks.)
Przycisk zasilania	Przycisk resetowania (panel przedni) ON/OFF (panel tylny)

Charakterystyka fizyczna

Obudowa	Metal
Wymiary (bez uszu)	440 x 282 x 88 mm (17,32 x 11,08 x 3,46 cala)
Waga	9900 g (21,82 funta)
Instalacja	Montaż w racku 19 cali

Ograniczenia środowiskowe

Temp.pracy	-40 do 70°C (-40 do 158°F)
Temp.przechowywania	-40 to 85°C (-40 to 185°F)
Względna wilgotność powieteza	5 to 95% (non-condensing)

Standardy i Certyfikaty

EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8: 300 A/m IEC 61000-4-11
Podstacja energetyczna	IEC 61850-3 IEEE 1613
Wstrząsy	IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2
Bezpieczeństwo	UL 60950-1 IEC 60950-1 UL 62368-1 IEC 62368-1
Przekaźnik zabezpieczający	IEC 60255

Deklaracje

Produkt ekologiczny

RoHS, CRoHS, WEEE

MTBF

Czas	365,750 godzin
Standardy	Telcordia SR332

Gwarancja

Okres gwarancji	3 lata
Szczegóły	See www.moxa.com/warranty
