EDS-G205-1GTXSFP
5-portowy gigabitowy, niezarządzalny switch przemysłowy
- Jeden port combo (RJ45 oraz gniazdo SFP)
- redundantne wejście zasilania 12/24/48 VDC
- obsługa ramek jumbo (do 10kB)
- Przekaźnik alarmowy rozwierany w przypadku awarii zasilania lub awarii portu
- temperatura pracy od -10° do +60° C lub od -40° do +75° C (dla wersji rozszerzonej)
- Szczegółowa lista modułów SFP dostępna pod linkiem: Gigabit SFP oraz Fast Ethernet SFP
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-G205-1GTXSFPswitch niezarządzalny, 4 porty 10/100/1000BaseTx, 1 port combo (RJ45 bądź SFP), temp. pracy od -10 do 60 stopni CW magazynie - Gwarancja:
- 60 miesięcy
871,00 zł1 071,33 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-G205-1GTXSFP-Tswitch niezarządzalny, 4 porty 10/100/1000BaseTx, 1 port combo (RJ45 bądź SFP), temp. pracy od -40 do 75 stopni CW magazynie - Gwarancja:
- 60 miesięcy
1 160,00 zł1 426,80 złZaloguj się, aby poznać swoją cenę
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 15W 24V 0.63AW magazynie - Gwarancja:
- 36 miesięcy
42,00 zł51,66 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajLM28-C3S-TI-N-DDmoduł gigabitowy SFP, transmisja do 500 metrów, światłowód wielomodowy przystosowany do pracy z przełącznikami MoxaW magazynie - Gwarancja:
- 24 miesiące
186,00 zł228,78 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajLM38-A3S-TI-N-DDmoduł światłowodowy SFP 100BaseFx, zasięg do 2 km, światłowód wielomodowy, złącze LC przystosowany do pracy z przełącznikami MoxaBrak w magazynie - Gwarancja:
- 24 miesiące
195,00 zł239,85 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajLS38-A3S-TI-N-DDmoduł światłowodowy SFP 100BaseFx, zasięg do 40 km, światłowód jednomodowy, złącze LC przystosowany do pracy z przełącznikami MoxaW magazynie - Gwarancja:
- 24 miesiące
199,00 zł244,77 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajLS38-C3S-TI-N-DDmoduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów przystosowany do pracy z przełącznikami MoxaW magazynie - Gwarancja:
- 24 miesiące
216,00 zł265,68 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUchwyt montażowy do szafy RACK 19"W magazynie - Gwarancja:
- 24 miesiące
620,00 zł762,60 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł światłowodowy SFP 100BaseFx, zasięg do 4 km, światłowód wielomodowy, złącze LCW magazynie - Gwarancja:
- 60 miesięcy
457,00 zł562,11 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł światłowodowy SFP 100BaseFx, zasięg do 40 km, światłowód jednomodowy, złącze LCBrak w magazynie - Gwarancja:
- 60 miesięcy
1 030,00 zł1 266,90 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy 0...60 stopniBrak w magazynie - Gwarancja:
- 60 miesięcy
964,00 zł1 185,72 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł gigabitowy SFP, transmisja do 500 metrów, światłowód wielomodowy, temp. pracy od 0 do 60 stopniW magazynie - Gwarancja:
- 60 miesięcy
545,00 zł670,35 złZaloguj się, aby poznać swoją cenę
Opis produktu

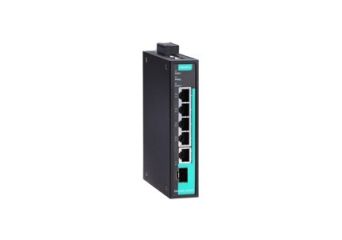

Switch EDS-G205-1GTXSFP to mały, przemysłowy switch na szynę DIN wyposażony w 5 portów gigabitowych (4 porty RJ45 + jeden port combo). Port typu combo może współpracować z wkładkami SFP i tym samym umożliwić korzystanie z połączeń światłowodowych. Urządzenie to idealnie nadaje się wszędzie tam, gdzie potrzeba małego switcha pracującego w technologii Gigabit Ethernet. EDS-G205-1GTXSFP należy do rodziny switchy niezarządzalnych. Wyposażony został natomiast w przekaźnik alarmowy rozwierany w momencie wystąpienia awarii. Dzięki temu możliwe jest zintegrowanie switcha z systemem alarmowym.
Switche EDS-G205-1GTXSFP przystosowane są do pracy przemysłowych. Zakres temperatur pracy wynosi od 0 do 60°C (lub od -40 do +75°C w przypadku wersji rozszerzonej). Dodatkowo obudowa IP30 zapewnia im odporność na wstrząsy i wibracje. Zasilanie realizowane jest z zastosowaniem dwóch redundantnych wejść 12/24/48 VDC.
Specyfikacja techniczna
- Technologia
| Standardy | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for Flow Control IEEE 802.3az for Energy-Efficient Ethernet |
| Typ pracy | Store and Forward, |
| Flow Control | IEEE 802.3x flow control, back pressure flow control |
- Właściwości przełączania
| MAC Table Size |
8K |
| Packet Buffer Size | 1024Kbit |
| Jumbo Frame Size | 10KB |
- Interfejsy
| Porty RJ45 | 10/100/1000BaseT(X) auto negotiation speed, Full/Half duplex mode, and auto MDI/MDI-X connection |
| Port optyczny | 100/1000BaseSFP slot (SFP model) |
| LED Indicators | PWR1, PWR2, FAULT, 10/100/1000M |
| DIP Switches |
One for port break alarm, one for Enable/Disable broadcast storm protection, jumbo frame, IEEE 802.3az energy saving and 100/1000 SFP speed switching |
| Alarm Contact | 1 relay output with current carrying capacity of 1 A @ 24 VDC |
- Zasilanie
| Input Voltage | 12/24/48 VDC (9.6 to 60 VDC), redundant inputs |
| Input Current(@ 24VAC) | 0.14A @ 24 VDC |
| Connection | 1 removable 6-contact terminal block |
| Reverse Polarity Protection | Present |
- Instalacja
| Casing | Metal, IP30 protection |
| Dimensions (W x H x D) | EDS-G205-1GTXSFP Series: 29 x 135 x 105 mm |
| Weight | EDS-G205-1GTXSFP Series: 290 g |
| Installation | DIN-Rail mounting, wall mounting (with optional kit) |
- Warunki zewnętrzne
| Operating Temperature | Standard Models: -10 to 60°C Wide Temp. Models: -40 to 75°C |
| Storage Temperature | -40 to 85°C |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
- Certyfikaty i gwarancja
| Safety | UL508 |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS |
EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3 |
| Hazardous Location | UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc |
| Rail Traffic | EN-50121-4 |
| Marine | DNV, ABS, LR, GL, NKK |
| Shock | IEC 60068-2-27 |
| Free Fall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Note | Please check Moxa’s website for the most up-to-date certification status. |
- MTBF (mean time between failures)
| Time | 2,823,446 hrs |
| Database | Telcordia (Bellcore), GB |
