nowość
- 8 pełnodupleksowe porty RJ45 100BaseT(X) do podłączania wielu urządzeń podrzędnych
- Obsługa konwersji topologii zapewniająca większą elastyczność sieci EtherCAT
- Kompaktowe wymiary ułatwiające instalację
- Szeroki zakres napięcia zasilania z opcjami redundancji
- Metalowa obudowa o klasie szczelności IP30
- Zgodność z normami EN 61000‑6‑2 i EN 61000‑6‑4 dla przemysłowej kompatybilności elektromagnetycznej (EMC)
- Możliwość uziemienia na szynie DIN w celu optymalizacji przestrzeni i okablowania
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEJS-08Kompaktowy węzeł sieciowy EtherCAT, 8 porty 100BaseT(X), zasilanie podwójne 12/24/48 VDC, temp. pracy -10 to 60°CNa zamówienie Gwarancja: 1 578,00 zł1 940,94 złZaloguj się, aby poznać swoją cenę EJS-08Kompaktowy węzeł sieciowy EtherCAT, 8 porty 100BaseT(X), zasilanie podwójne 12/24/48 VDC, temp. pracy -10 to 60°CDostępność: Na zamówienieCena netto:1 578,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 40W 24V 1.7AW magazynieGwarancja: 75,00 zł92,25 złZaloguj się, aby poznać swoją cenę zasilacz na szynę DIN 40W 24V 1.7ADostępność:W magazynieCena netto:75,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 60W 24V 2.5AW magazynieGwarancja: 82,00 zł100,86 złZaloguj się, aby poznać swoją cenę zasilacz na szynę DIN 60W 24V 2.5ADostępność:W magazynieCena netto:82,00 zł
Opis
Wprowadzenie

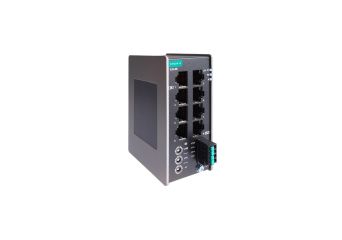

Seria Moxa EJS‑08 to rozgałęźniki EtherCAT wyposażone w 8 portów Fast Ethernet EtherCAT. Urządzenia obsługują konwersję topologii typu gwiazda, łańcuch, pierścień i drzewo, co umożliwia modułowe i efektywne łączenie wielu urządzeń EtherCAT. Seria EJS ma solidną metalową obudowę o wysokiej kompatybilności elektromagnetycznej, która chroni przed zakłóceniami środowiskowymi, a obsługa różnych metod uziemienia upraszcza okablowanie i instalację.
Seria EJS oferuje szereg funkcji redundancji zwiększających niezawodność i dostępność sieci EtherCAT. Konwersja topologii minimalizuje przestoje linii produkcyjnych i usprawnia rozwiązywanie problemów. Podwójne wejście zasilania pozwala podłączyć redundantne źródło energii, zapewniając nieprzerwaną pracę w przypadku awarii zasilania głównego. Ponadto seria EJS może być używana w topologiach redundantnych, dostarczając alternatywne ścieżki przesyłu danych, tak aby wymiana danych nie została przerwana w razie uszkodzenia jednej z nich.
Seria EJS posiada certyfikat EtherCAT Conformance Test wydany przez EtherCAT Technology Group (ETG), co oznacza, że integruje się bezproblemowo z istniejącą siecią i doskonale nadaje się do każdej aplikacji EtherCAT.
Specyfikacja
- EtherCAT
FMMU | 8 |
Sync Manager | 8 |
Obsługiwane topologie | Gwiazda Łańcuch Drzewo Pierścień |
Interfejsy | 8 × porty 100BaseT(X) (złącze RJ45) Automatyczne połączenie MDI/MDI‑X |
- Właściwości przełącznika
Kombinacja portów | 1 (IN), 7 (OUT) |
Opóźnienie portu | 1 µs na port (około) |
- Konfiguracja przełącznika obrotowego
Selektor ID | Dozwolony zakres adresów: 1 – 4095 |
- Parametry zasilania
Połączenie | 1 zdejmowalny blok zacisków 4‑stykowych |
Prąd wejściowy | 0,30 A (max.) |
Napięcie wejściowe | 12/24/48 V DC |
Napięcie pracy | 9,6 – 60 V DC |
Zabezpieczenie przed przeciążeniem prądowym | Obsługiwane |
Zabezpieczenie przed odwrotną polaryzacją | Obsługiwane |
- Interfejs LED
Wskaźniki LED | PWR1, PWR2, RUN |
- Charakterystyka fizyczna
Wymiary | 43 × 100 × 75 mm (1,69 × 3,94 × 2,95 in) |
Waga | 340 g (0,75 lb) |
Długość kabla | 100 m |
Obudowa | Metal |
Montaż | Na szynie DIN Montaż ścienny (opcjonalny zestaw) |
- Limity środowiskowe
Temperatura pracy | Modele standardowe: ‑10 – 60 °C (14 – 140 °F) Modele o szerokim zakresie temp.: ‑40 – 75 °C (‑40 – 167 °F) |
Wilgotność względna otoczenia | 5 – 95 % (bez kondensacji) |
Temperatura przechowywania (z opakowaniem) | ‑40 – 85 °C (‑40 – 185 °F) |
- Normy i certyfikaty
Bezpieczeństwo | UL 61010‑2‑201 EN 62368‑1 |
EMC | EN 55032/35 EN 61000‑6‑2/‑6‑4 |
EMI | CISPR 22/32, FCC Part 15B Klasa A |
EMS | IEC 61000‑4‑2 ESD: Kontakt 6 kV; Powietrze 8 kV IEC 61000‑4‑3 RS: 80 MHz – 1 GHz 10 V/m IEC 61000‑4‑4 EFT: Zasilanie 2 kV; Sygnał 2 kV IEC 61000‑4‑5 Przepięcia: Zasilanie 2 kV; Sygnał 2 kV IEC 61000‑4‑6 CS: 10 V IEC 61000‑4‑8 PFMF |
Wstrząs | IEC 60068‑2‑27 |
Wibracje | IEC 60068‑2‑6 IEC 60068‑2‑64 |
Swobodny spadek | ISTA‑1A (z opakowaniem) |
- MTBF
Czas | 6 294 742 godz. |
Normy | Telcordia (Bellcore), GB |
- Gwarancja
Okres gwarancji | 5 lat |
Szczegóły | Zobacz www.moxa.com/warranty |
