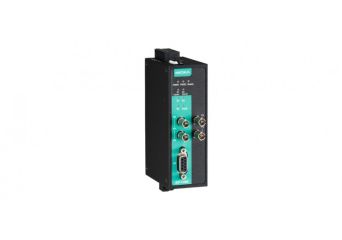

ICF-1280I

Konwerter PROFIBUS na światłowód, 2x FO

  • Tryb redundantnego pierścienia, z zerowym czasem przełączania
  • Zdalna dignostyka światłowodu
  • Wykrywanie prędkości transmisji do 12 Mbps
  • PROFIBUS bus fail- Ochrona magistrali PROFIBUS, zapobiega uszkodzeniu całej sieci
  • Funkcja fiber inverse- umożliwia zdefiniowanie stanów logicznych na światłowodzie
  • Izolacja galwaniczna 2kV
  • Podwójne wejście zasilania
  • Wydłuża dystans transmisji PROFIBUS do 45km
  • Wyjście przekaźnikowe umożliwia alarmowanie w przypadku okreslonego zdarzenia
  • Dostępne modele o temperaturze pracy od - 40 do 75°C
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    ICF-1280I-M-ST
    Konwerter PROFIBUS do światłowodu, 2x światłowód wielomodowy, złącze ST,tempertatura pracy : 0 do 60°C
    W magazynie
    Gwarancja:
    60 miesięcy
    2 835,00 zł
    3 487,05 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    ICF-1280I-S-ST
    Konwerter PROFIBUS do światłowodu, 2x światłowód jednomodowy(45km), złącze ST, tempertatura pracy : 0 do 60°C,
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    4 883,00 zł
    6 006,09 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    ICF-1280I-M-ST-T
    Konwerter PROFIBUS do światłowodu, 2x światłowód wielomodowy, złącze ST, tempertatura pracy : -40 do 75°C
    W magazynie
    Gwarancja:
    60 miesięcy
    3 229,00 zł
    3 971,67 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    ICF-1280I-S-ST-T
    Konwerter PROFIBUS do światłowodu, 2x światłowód jedno modowy modowy(45km), złącze ST, tempertatura pracy : -40 do 75°C
    W magazynie
    Gwarancja:
    60 miesięcy
    5 274,00 zł
    6 487,02 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    zasilacz na szynę DIN 20W 12V 1.67A
    W magazynie
    Gwarancja:
    36 miesięcy
    49,00 zł
    60,27 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

ICF-1280I to przemysłowy konwerter PROFIBUS (miedź) na medium światłowodowe. Konwertery te pozwalają wydłużyć dystans transmisji PROFIBUS do 4 km(światłowód wielomodowy) i nawet do 45 km(światłowód jednomodowy). ICF-1280I zapewnia izolację galwaniczną na poziomie 2k, a w urządzeniu znajdziemy podwójne złącze zasilające. Konwerter ten to proste i niezawodne rozwiązanie do rozszerzenie dystansu PROFIBUS'a.

ICF-1280I posiadają 2 główne funkcje którymi się wyróżniają. Profibus Fail Safe- jest to mechanizm wbudowany w konwerter, który wykrywa kiedy jedno z urządzeń w sieci PROFIBUS ma usterkę, lub komunikacja szeregowa zostanie zakłócona. Dzięki detekcji takiego stanu, konwerter nie przenosi przez światłowód sygnału zaszumionego który mógłby zakłócić pracę segmentu sieci po drugiej stronie światłowodu. Dzięki temu niezawodność dużych sieci PROFIBUS jest zwiększona i łatwiej jest zlokalizować usterkę. Dzięki wbudowanej samodiagnostyce łatwo jest zlokalizować uszkodzoną linię światłowodową, a steruje się tą funkcją ustawiając odpowiednio DIP swiche.

Auto/Manual Baudrate- jest to automatyczne dostosowanie się konwertera do prędkości na magistrali. Dzięki temu konwerter sam się adaptuje i nie trzeba już wiedzieć jaką wartość ustawić. Funkcja Manual pozwala na klasyczne ustawianie prędkości transmisji za pomocą kilku DIP switch.

Główną różnicą między modelami ICF-1180I oraz ICF-1280I to inna ilość portów światłowodowych. Model 1180I posiada 1 taki port a 1280 dwa. Link: ICF-1180I

Specyfikacja techniczna

  • Technologia
Standardy IEC 61158-2 for PROFIBUS DP
  • Interfejs
Port P1/P2 ST złącze światłowodowe
P3 Port PROFIBUS DP (DB9 żeńskie)
Złącze alarmowe Jedno wyjście przekaźnikowe z parametrami 2 A @ 30 VDC (Normal open)
Diody LED PWR1, PWR2, Ready, P1 Status, P2 Status
DIP Switches DIP 1 to 4: Ustawienia prędkości
DIP 5: Monitor portu światłowodowego
DIP 6: Funkcja odwróconego włókna
DIP 7/8: Zarezerwowane
  • Komunikacja PROFIBUS
Prędkości transmisji 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, and 12000 Kbps
Auto detekcja prędkości Tak
Ochrona przeciw przepięciowa 2 kV
  • Parametry portu światłowodowego
Transmisja point to point Half duplex
  • Charakterystyka mechaniczna
Wymiary 39 x 115 x 70 mm (1.54 x 4.53 x 2.76 in)
Montaż Montaż na szynie DIN lub na ścianie(opcjonalny kit)
Waga 225g
Obudowa Metal
  • Zasilanie
Napięcie 12 do 48 VDC
Złacze Terminal śrubowy
Ochrona linii zasilającej Poziom 3(2kV) ochrony przeciwprzepięciowej
Ochrona nadprądowa 1,1A
  • Spełnione normy i certyfikaty
Bezpieczeństwo UL 508, EN 60950-1
EMC CE, FCC Part 15 Subpart B Class A
EMI EN 55022, Class A; EN 55024
EMS EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Power Surge) Level 3,
EN 61000-4-5 (Communication Surge) Level 3,
EN 61000-4-6 (CS) Level 3
Zielony produkt RoHS, CRoHS, WEEE
Freefall IEC 60068-2-32

Gwarancja

Gwarancja

Gwarancja producenta: 5 lat: www.moxa.com/warranty
