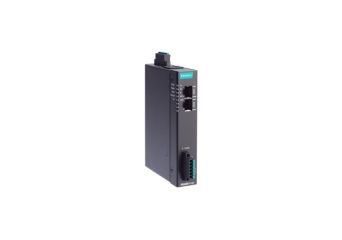

MGate 5122

1-portowa brama CANopen/J1939 na EtherNet/IP

Producent: MOXA

Jednoczesna konwersja protokołów z CANopen i J1939 na EtherNet/IP i SNMP
Obsługa adaptera EtherNet/IP i agenta SNMP
Obsługa mastera CANopen i J1939
Elastyczne wdrożenie dzięki kaskadowaniu Ethernet i podwójnej podsieci
Wbudowane informacje o monitorowaniu/diagnostyce ruchu w celu łatwego rozwiązywania problemów
Łatwa konfiguracja urządzenia za pomocą konsoli internetowej
Karta microSD do tworzenia kopii zapasowych/duplikatów konfiguracji
Obsługuje dwa redundantne wejścia zasilania prądem stałym i 1 wyjście przekaźnikowe
Port CAN z zabezpieczeniem izolacyjnym 2 kV
Dostępne modele o szerokim zakresie temperatur roboczych od -40 do 75°C
Opracowany zgodnie z normą IEC 62443-4-2 z bezpiecznym rozruchem

Cena od 3 430,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

MGate 5122

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
MGate 5122 1-portowa brama CANopen/J1939 na EtherNet/IP, temperatura pracy -10 do 60°C	Na zamówienie	Gwarancja:		3 430,00 zł 4 218,90 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

MGate 5122

1-portowa brama CANopen/J1939 na EtherNet/IP, temperatura pracy -10 do 60°C

Dostępność: Na zamówienie

Cena netto:

3 430,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
MGate 5122-T 1-portowa brama CANopen/J1939 na EtherNet/IP, temperatura pracy -40 do 75°C	Na zamówienie	Gwarancja:		4 277,00 zł 5 260,71 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

MGate 5122-T

1-portowa brama CANopen/J1939 na EtherNet/IP, temperatura pracy -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

4 277,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

MGate 5122 to przemysłowa brama Ethernet do konwersji CANopen lub J1939 na komunikację sieciową EtherNet/IP. Aby zintegrować istniejące urządzenia CANopen lub J1939 z siecią EtherNet/IP, użyj MGate 5122 jako mastera CANopen lub J1939 do zbierania danych i wymiany danych ze skanerem EtherNet/IP. Wszystkie modele są chronione solidną i kompaktową metalową obudową i można je montować na szynie DIN. Wytrzymała konstrukcja nadaje się do zastosowań przemysłowych, takich jak automatyzacja fabryk i innych branż automatyzacji procesów.

Łatwa konfiguracja

Bramki MGate 5122 są wyposażone w konsolę internetową, która ułatwia konfigurację bez konieczności instalowania dodatkowego narzędzia. Dodatkowo szyfrowanie komunikacji HTTPS zapewnia większe bezpieczeństwo sieci.

W większości aplikacji do pozyskiwania danych konfiguracja urządzeń CANopen może być czasochłonna i zwiększać koszty. Bramki MGate 5122 zapewniają funkcję importu plików EDS, a użytkownik może automatycznie skanować urządzenia CANopen, aby szybko uzupełnić ustawienia. Bramki MGate zapewniają konfigurowalne programowo ustawienia rezystorów końcowych dla magistrali CANbus, aby zmniejszyć wysiłek poprzez wyeliminowanie konieczności otwierania obudowy.

Łatwe rozwiązywanie problemów

Bramki MGate 5122 zapewniają różnorodne funkcje konserwacyjne, które skracają czas i koszty rozwiązywania problemów, w tym wskaźniki LED, diagnostykę protokołów, monitorowanie ruchu i widok tagów. Te narzędzia pomagają przechwytywać i sprawdzać dane, aby łatwo zidentyfikować główną przyczynę problemów, zwłaszcza na etapie instalacji. Bramki MGate są również wyposażone w funkcje monitorowania stanu i ochrony przed awariami. Funkcja monitorowania stanu powiadamia system PLC/DCS/SCADA, gdy urządzenie CAN zostanie odłączone lub nie odpowiada, w takim przypadku proces PLC/DCS uzyskuje status każdego urządzenia końcowego, a następnie generuje alarmy, aby powiadomić operatorów. Funkcja ochrony przed błędami wykonuje działania zdefiniowane przez użytkownika, gdy host zostaje rozłączony, aby zapobiec przełączeniu urządzeń końcowych w tryb offline na długi czas.

Specyfikacja

Interfejs Ethernetu

Porty 10/100BaseT(X) (złącze RJ45)	2 Automatyczne połączenie MDI/MDI-X
Ochrona izolacji magnetycznej	1,5 kV (wbudowany)

Funkcje oprogramowania Ethernet

Protokoły przemysłowe	Adapter EtherNet/IP
Opcje konfiguracji	Konsola internetowa (HTTPS) Narzędzie do wyszukiwania urządzeń (DSU)
Kierownictwo	ARP DHCP Klient DNS HTTP HTTPS SMTP SNMP Trap SNMPv1/v2c/v3 TCP/IP UDP
MIB	RFC1213
Zarządzanie czasem	NTP Klient

Funkcje bezpieczeństwa

Uwierzytelnianie	Lokalna baza danych
Szyfrowanie	HTTPS AES-128 AES-256 SHA-256
Protokoły bezpieczeństwa	SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)

Interfejs CAN

Liczba portów	1
Złącze	Zacisk Euroblock typu sprężynowego
Normy	ISO 11898-2
Szybkość transmisji	CANopen: 10 kb/s, 20 kb/s, 50 kb/s, 125 kb/s, 250 kb/s, 500 kb/s, 800 kb/s, 1 Mb/sJ1939: 250 kb/s, 500 kb/s, 1 Mb/s
Termistor	120 omów konfigurowalne programowo
Sygnały	CAN_H, CAN_L, GND, Ext_CAN_H, Ext_CAN_L, CAN_Shield

Funkcje oprogramowania CAN

Protokoły przemysłowe

Mistrz CANopen, J1939

Mogę otworzyć

Tryb	Gospodarz
Maksymalna liczba węzłów	64
Maksymalna liczba odebranych PDO	256
Maksymalna liczba przesyłanych PDO	256
SDO	Utrzymany
Rozmiar danych wejściowych	2048 bajtów
Rozmiar danych wyjściowych	2048 bajtów

J1939

Maks. Liczba poleceń	256
Rozmiar danych wejściowych	2048 bajtów
Rozmiar danych wyjściowych	2048 bajtów

EtherNet/IP

Tryb	Adapter
Obsługiwane obiekty CIP	Identity Message Router Assembly Connection Manager TCP/IP interface Ethernet link Port
Maks. Liczba połączeń skanera	4
Rozmiar danych wejściowych	496 bajtów (bajty/połączenie, łącznie: 1984 bajty)
Rozmiar danych wyjściowych	496 bajtów (bajty/połączenie, łącznie: 1984 bajty)

Pamięć

Gniazdo microSD

Do 32 GB (kompatybilny z SD 2.0)

Parametry mocy

Napięcie wejściowe	12 do 48 V prądu stałego
Prąd wejściowy	455 mA (maks.)
Złącze zasilania	Zacisk Euroblock typu sprężynowego

Przekaźniki

Skontaktuj się z aktualną oceną

Obciążenie rezystancyjne: 2 A przy 30 VDC

Charakterystyka fizyczna

Mieszkania	Metal
Klasa IP	IP30
Wymiary	25 x 90 x 129,6 mm (0,98 x 3,54 x 5,1 cala)
Waga	294 g (0,65 funta)

Granice środowiskowe

temperatura robocza	MGate 5122: -10 do 60°C (14 do 140°F) MGate 5122-T: -40 do 75°C (-40 do 167°F)
Temperatura przechowywania (pakiet w zestawie)	-40 do 85°C (-40 do 185°F)
Wilgotność względna otoczenia	5 do 95% (bez kondensacji)

Normy i certyfikaty

Bezpieczeństwo	EN 61010-2-201 UL 61010-2-201
kompatybilność elektromagnetyczna	EN 61000-6-2/-6-4
EMI	FCC część 15B klasa A
karetka pogotowia ratunkowego	IEC 61000-4-2 ESD: Styk: 8 kV; Powietrze: 15 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V/m IEC 61000-4-4 EFT: Moc: 4 kV; Sygnał: 2 kV IEC 61000-4-5 Udar: Moc: 2 kV; Sygnał: 2 kV IEC 61000-4-6 CS: 150 kHz do 80 MHz: 10 V/m; Sygnał: 10 V/m IEC 61000-4-8 PFMF
Swobodny spadek	IEC 60068-2-31
Zaszokować	IEC 60068-2-27
Wibracja	IEC 60068-2-6 IEC 60068-2-64

MTBF

Czas	1 408 984 godz.
Normy	Telcordia SR332

Gwarancja

Okres gwarancji	5 lat
Detale	Zobacz www.moxa.com/warranty
