Producent: MOXA
- Konwersja protokołu z zastrzeżonego szeregowego lub Modbus na EtherCAT
- Obsługa EtherCAT slave
- Obsługa klienta Modbus RTU/ASCII
- Maksymalne wejście i wyjście danych 512 bajtów
- Port szeregowy z zabezpieczeniem izolacyjnym 2 kV
- Obsługa programowania MicroPython dla zastrzeżonego portu szeregowego
- Wbudowane kaskadowanie Ethernet dla łatwego okablowania
- Obsługuje redundantne podwójne wejścia zasilania DC i 1 wyjście przekaźnikowe
- Funkcje bezpieczeństwa oparte na normie IEC 62443-4-2
Cena od 4 345,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMgate 52162-portowa bramka szeregowa/Modbus-EtherCAT, temperatura pracy od 0 do 60°CNa zamówienie Gwarancja: 4 345,00 zł5 344,35 złZaloguj się, aby poznać swoją cenę Mgate 52162-portowa bramka szeregowa/Modbus-EtherCAT, temperatura pracy od 0 do 60°CDostępność: Na zamówienieCena netto:4 345,00 zł
Opis

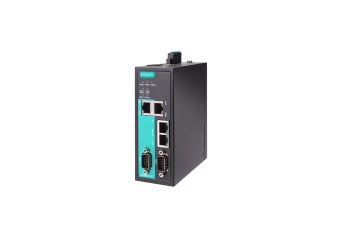

Przemysłowe bramki ethernetowe MGate serii 5216 EtherCAT konwertują dane pomiędzy protokołami Modbus RTU/ASCII, szeregowym i EtherCAT. Wszystkie modele są chronione przez wytrzymałą metalową obudowę, nadają się do montażu na szynie DIN i oferują wbudowaną izolację szeregową.
Modbus jest jednym z najczęściej używanych przemysłowych protokołów komunikacyjnych, a EtherCAT jest powszechnie stosowany w automatyce przemysłowej i półprzewodnikach. MGate 5216 obsługuje zarówno klienta Modbus RTU/ASCII, jak i MicroPython umożliwiający programowanie w zastrzeżonym protokole szeregowym, dzięki czemu można łatwo podłączyć urządzenia Modbus lub urządzenia szeregowe do hosta EtherCAT.
Bramy MGate 5216 EtherCAT zostały zaprojektowane z myślą o łatwej konfiguracji i szybkiej konserwacji. Intuicyjna konsola internetowa może być używana do realizacji zadań zdalnej konserwacji. Kompleksowa kolekcja narzędzi do rozwiązywania problemów skraca czas konfiguracji i przestojów systemu, a wytrzymała konstrukcja jest odpowiednia do zastosowań przemysłowych.
Specyfikacja
- Interfejs Ethernet
| Porty 10/100BaseT(X) (złącze RJ45) | 2, Automatyczne MDI/MDI-X |
| Ochrona izolacji magnetycznej | 1,5 kV (wbudowana) |
- Funkcje oprogramowania Ethernet
| Protokoły przemysłowe | EtherCAT Slave |
| Opcje konfiguracji | Konsola webowa (HTTP/HTTPS), Narzędzie Device Search Utility (DSU) |
| Zarządzanie | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP |
| MIB | MIB-II |
| Zarządzanie czasem | NTP Client |
- Interfejs szeregowy
| Liczba portów | 2 |
| Złącze | DB9 męskie |
| Port konsoli | RS-232 (TxD, RxD, GND), 10-pinowe RJ45 (115200, n, 8, 1) |
| Standardy szeregowe | RS-232/422/485 |
| Prędkość transmisji | 50 bps do 921.6 kbps |
| Bity danych | 7, 8 |
| Parzystość | Brak, Parzysta, Nieparzysta, Spacja, Znak |
| Bity stopu | 1, 2 |
| Kontrola przepływu | RTS Toggle (tylko RS-232), RTS/CTS |
| Sterowanie kierunkiem danych RS-485 | Automatyczne sterowanie kierunkiem danych (ADDC) |
| Oporniki Pull High/Low dla RS-485 | 1 kilo-om, 150 kilo-om |
| Terminator dla RS-485 | 120 omów |
| Izolacja | 2 kV (wbudowana) |
- Sygnalizacja szeregowa
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Dane+, Dane-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
- Funkcje oprogramowania szeregowego
| Opcje konfiguracji | Konsola szeregowa |
| Protokoły przemysłowe | Modbus RTU/ASCII Client |
- Modbus RTU/ASCII
| Tryb | Klient |
| Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Maks. liczba komend | 128 na port szeregowy |
| Całkowity rozmiar danych wejściowych | 512 bajtów |
| Całkowity rozmiar danych wyjściowych | 512 bajtów |
- MicroPython
| Wersja | 1.20.0 |
| Obsługiwane funkcje | Wejście, Wyjście, Wejście/Wyjście |
| Maks. liczba komend | 64 na port szeregowy |
| Całkowity rozmiar danych wejściowych | 512 bajtów |
| Całkowity rozmiar danych wyjściowych | 512 bajtów |
- EtherCAT
| Tryb | Slave |
| Prędkość transmisji | Full duplex 100 Mbps |
| FMMU | 3 |
| Sync Manager | 4 |
| Całkowity rozmiar danych wejściowych | 512 bajtów |
| Całkowity rozmiar danych wyjściowych | 512 bajtów |
- Pamięć
| Slot microSD | Do 32 GB (zgodność z SD 2.0) |
- Parametry zasilania
| Napięcie wejściowe | 12 do 48 VDC |
| Prąd wejściowy | 416 mA (maks) |
| Złącze zasilania | Złącze Euroblock typu sprężynowego |
- Przekaźniki
| Maks. obciążenie kontaktów | Obciążenie rezystancyjne: 2 A przy 30 VDC |
- Parametry fizyczne
| Obudowa | Metalowa |
| Stopień ochrony IP | IP30 |
| Wymiary (bez uchwytów) | 45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in) |
| Waga | 589 g (1.30 lb) |
- Warunki środowiskowe
| Temperatura pracy | 0 do 60°C (32 do 140°F) |
| Temperatura przechowywania (z opakowaniem) | -40 do 85°C (-40 do 185°F) |
| Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
- Standardy i certyfikaty
| EMC | EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Kontakt: 8 kV; Powietrze: 15 kV, IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V/m, IEC 61000-4-4 EFT: Zasilanie: 4 kV; Sygnał: 4 kV, IEC 61000-4-5 Surge: Zasilanie: 2 kV, Sygnał: 2 kV, IEC 61000-4-6 CS: 150 kHz do 80 MHz: 10 V/m; Sygnał: 10 V/m, IEC 61000-4-8 PFMF |
| Bezpieczeństwo | EN 60950-1, UL 61010-2-201 |
| Upadek | IEC 60068-2-32 |
| Wstrząsy | IEC 60068-2-27 |
| Wibracje | IEC 60068-2-6, IEC 60068-2-64 |
- MTBF
| Czas | 2,305,846 godzin |
| Standardy | Telcordia SR332 |
- Gwarancja
| Okres gwarancji | 5 lat |
