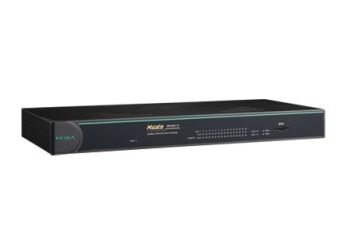

MGate MB3660

Seria MGate MB3660 - 8/16 kanałowe konwertery Modbus RTU/ASCII na Modbus TCP

  • Obsługuje automatyczne trasowanie urządzeń – łatwiejsza konfiguracja
  • Możliwość konfiguracji dedykowanego portu TCP lub adresu IP, z którego zapytania będą kierowane tylko na wskazany port szeregowy
  • Innowacyjne uczenie się zapytań Modbus, poprawia wydajność komunikacji
  • Obsługa trybu agenta umożliwia uzyskanie szybszej odpowiedzi, ponieważ bramka aktywnie odpytuje podłączone urządzenia Modbus slave RTU
  • Obsługuje komunikację pomiędzy urządzeniami podłączonymi do różnych portów szeregowych (Modbus RTU Master – Modbus RTU Slave)
  • Redundancja dzięki 2 portom Ethernet z tym samym lub dwoma adresami IP
  • Slot na kartę SD do tworzenia kopii zapasowych / powielania konfiguracji i dzienników zdarzeń
  • Dostęp dla maksymalnie 256 klientów Modbus TCP
  • Maks. do 128 połączeń z serwerem TCP
  • Dostępne modele ze złączem RJ45 (dla modeli „-J”)
  • Dostępne modele z optoizolacją 2 kV (dla modeli „-I”)
  • Podwójne wejścia zasilające VDC lub VAC z szerokim zakresem napięcia
  • Wbudowane monitorowanie ruchu / informacje diagnostyczne ułatwiające rozwiązywanie problemów
  • Wbudowany monitoring stanu komunikacji ze slave’ami, i ochrona przed awarią

Sprawdź różnicę pomiędzy tunelowaniem a konwersją protokołów na naszym blogu

Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660-8-2AC
    Brama Modbus RTU/ASCII na Modbus TCP, 8 portów RS-232/422/485, zasilanie dual AC
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    5 582,00 zł
    6 865,86 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660-8-2DC
    Brama Modbus RTU/ASCII na Modbus TCP, 8 portów RS-232/422/485, zasilanie dual DC
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    5 916,00 zł
    7 276,68 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660-8-J-2AC
    Brama Modbus z podwójnymi sieciami LAN, podwójnymi wejściami zasilania AC, 8 portów RS-232/422/485, interfejs szeregowy RJ45, temperatura pracy od 0 do 60 ° C
    W magazynie
    Gwarancja:
    60 miesięcy
    5 916,00 zł
    7 276,68 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660I-8-2AC
    Brama Modbus RTU/ASCII na Modbus TCP, 8 portów RS-232/422/485, zasilanie dual AC, izolacja 2kV
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    6 806,00 zł
    8 371,38 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660-16-2AC
    Brama Modbus RTU/ASCII na Modbus TCP, 16 portów RS-232/422/485, zasilanie dual AC
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    7 011,00 zł
    8 623,53 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660-16-2DC
    Brama Modbus RTU/ASCII na Modbus TCP, 16 portów RS-232/422/485, zasilanie dual DC
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    7 360,00 zł
    9 052,80 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660-16-J-2AC
    Bramka Modbus z dwoma sieciami LAN, podwójnymi wejściami zasilania AC, 16 portami RS-232/422/485, interfejsem szeregowym RJ45, temperaturą pracy od 0 do 60 ° C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    7 480,00 zł
    9 200,40 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MGate MB3660I-16-2AC
    Brama Modbus z podwójnymi sieciami LAN, podwójnymi wejściami zasilania AC, 16 portów RS-232/422/485, temperatura pracy od 0 do 60 ° C, izolacja 2kV
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    10 149,00 zł
    12 483,27 zł
    Zaloguj się, aby poznać swoją cenę

Akcesoria

Opis produktu

MGate MB3660 – Redundantny konwerter protokołu Modbus TCP na RTU

MGate MB3660 (MB3660-8 i MB3660-16) to redundantne bramki Modbus, które realizują konwersję między protokołami Modbus TCP i Modbus RTU / ASCII. Dostęp do tego konwertera można uzyskać za pomocą maksymalnie 256 urządzeń Master / client TCP. Brama może łączyć się maks. ze 128 urządzeniami Slave / Server TCP. Model z izolacją zapewnia ochronę na poziomie 2 kV, odpowiednią do zastosowań w stacjach energetycznych. Bramki MGate MB3660 są przeznaczone do łatwej integracji protokołów Modbus TCP i RTU / ASCII.

W przypadku wdrożeń Modbus na dużą skalę, bramy MGate MB3660 mogą efektywnie łączyć dużą liczbę węzłów Modbus z tą samą siecią. Seria MB3660 umożliwia połączenie z  maksymalnie 248 urządzeniami Modbus RTU slave dla modeli 8-portowych lub 496 dla modeli 16-portowych (Protokół Modbus definiuje ID w zakresie od 1 do 247). Każdy port szeregowy RS-232/422/485 może być indywidualnie skonfigurowany do pracy w trybie Modbus RTU lub Modbus ASCII i dla różnych szybkości transmisji, umożliwiając integrację obu protokołów z Modbus TCP, a wszystko w jednym urządzeniu.

Szybsze czasy odpowiedzi na zapytania Modbus dzięki innowacyjnemu uczeniu się zapytań

Bramy MGate MB3660 obsługują dwa tryby komunikacji: tryb przezroczysty i tryb agenta. W trybie przezroczystym brama konwertuje polecenia Modbus z Modbus TCP na Modbus RTU / ASCII i odwrotnie lub z portu szeregowego (master) na szeregowy (slave). Jednakże, ponieważ w danym momencie można wykonać tylko jedną akcję zapytanie-odpowiedź protokołu Modbus, każde urządzenie Modbus musi czekać na swoją kolej, co skutkuje dłuższymi czasami odpowiedzi.

Aby zapewnić lepszą wydajność, bramy MGate MB3660 zostały zaprojektowane z innowacyjną funkcją uczenia zapytań, którą można aktywować jednym kliknięciem myszy. Po aktywacji brama nauczy się i zapamięta polecenia Modbus, które otrzymuje, a gdy polecenie zostanie wyuczone, będzie działać tak, jakby była w trybie agenta i aktywnie wysyłać zapytania Modbus do odpowiednich urządzeń Modbus. Ponieważ dane są zapisywane w innej przestrzeni pamięci, do której system typu SCADA ma dostęp, system ten może pobierać odpowiedzi Modbus bezpośrednio z pamięci konwertera protokołu, zamiast czekać na odpowiedź od slave'a Modbus RTU.

Automatyczne trasowanie Modbus RTU salve - prostsza konfiguracja

Funkcja automatycznego routingu urządzeń firmy Moxa pomaga wyeliminować wiele problemów i niedogodności napotykanych przez użytkowników, którzy muszą konfigurować dużą liczbę urządzeń Modbus. Wystarczy jedno kliknięcie, aby ustawić tablicę routingu identyfikatorów slave i skonfigurować bramkę Modbus, aby automatycznie wykrywała żądania Modbus z nadrzędnego systemu sterowania i (SCADA). Funkcja ta znacznie przyśpiesza proces konfiguracji, ponieważ użytkownik nie musi ręcznie wypełnić tablicy z zakresami ID.

Redundancja

Konwerter protokołu z tej serii posiada redundancje zasilania, dzięki czemu w razie awarii jednego źródła urządzenie nadal będzie pracować. Podobnie z interfejsem komunikacyjnym, MGate MB3660 posiada 2 porty Ethernet, które mogą działać w 2 trybach:

-Ten sam adres IP na obu interfejsach -w takim przypadku w razie awarii sieci głównej, urządzenie przełączy się na drugi interfejs.

-Inne adresy IP na obu interfejsach - Można używać w tym samym czasie obu interfejsów do wysyłania zapytań Modbus.

Specyfikacja techniczna

• Interfejs Ethernet
Protokoły Modbus TCP Client/Server
Liczba portów 2 (2 adresy IP)
Prędkość 10/100 Mbps, Auto MDI/MDIX
Złącza RJ45 x 2
• Interfejs szeregowy
Protokoły Modbus RTU/ASCII Master/Slave
Liczba portów MGate MB3660-8: 8
MGate MB3660I-8: 8
MGate MB3660-16:16
Standard komunikacji szeregowej RS-232/422/485, konfigurowany software'owo
Złącza DB9 męskie
RS-485 Data Direction Control ADDC® (automatic data direction control)
Isolation Protection 2 kV (dla modelu  “-I”)
• Parametry komunikacji szeregowej
Bity danych 8
Bity Stop 1, 2
Parzystość None, Even, Odd, Space, Mark
Kontrola przepływu RTS/CTS, DTR/DSR, RTS Toggle (RS-232 only)
Baudrate 50 bps do 921.6 Kbps
• Sygnały interfejsu szeregowego
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
• Oprogramowanie
Konfiguracja Konsola www, konsola szeregowa, konsola Telnet
Oprogramowanie Device Search Utility (DSU) dla Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
Protokoły sieciowe TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMPv1 (read only), ARP, Telnet, Radius
Multi-master i Multi-drop Master mode: 128 TCP slaves/servers
Slave mode: 256 TCP masters/clients
• Charakterystyka mechaniczna
Przekaźnik alarmowy 3-pin circuit with current carrying capacity of 2 A @ 30 VDC
Zewnętrzna pamięć Backup konfiguracji na karcie karcie SD
Obudowa Metalowa,  stopień ochrony IP30
Wymiary Without ears: 440 x 45 x 198 mm (17.32 x 1.77 x 7.80 in)
With ears: 480 x 45 x 198 mm (18.90 x 1.77 x 7.80 in)
• Warunki pracy
Temperatura pracy 0 to 60°C (32 to 140°F)
Temperatura magazynowania -40 to 85°C (-40 to 185°F)
Względna wilgotność otoczenia 5 do 95% (non-condensing)
Zasilanie
Napięcie zasilania Dla modeli DC: Dual 20 to 60 VDC (1.5 kV isolation)
Dla modeli For AC models: Dual 100 to 240 VAC, 47 to 63 Hz
Złącze zasilania Terminal śrubowy (dla modeli DC)
Pobór mocy MGate MB3660-8-2AC: 144mA/110V, 101mA/220V
MGate MB3660-8-2DC: 312mA/24V, 156mA/48V
MGate MB3660I-8-2AC: 244mA/110V, 159mA/220V
MGate MB3660-16-2AC:178mA/110V,120mA/220V
MGate MB3660-16-2DC: 390mA/24V, 195mA/48V
• Spełnione standardy i certyfikaty
Safety UL 60950-1, EN 60950-1 (LVD)
EMC EN 55022/24
EMI CISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 (ESD): Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 (RS): 80 MHz to 1 GHz, 3 V/m
IEC 61000-4-4 (EFT): Power 1 kV; Signal 0.5 kV
IEC 61000-4-5 (Surge): Power 2 kV; Signal: 1 kV
IEC 61000-4-6 (CS): Signal: 1 kV
IEC 61000-4-8
Shock IEC 60068-2-27, IEC 60870
Freefall IEC 60068-2-32
Vibration IEC 60068-2-64, IEC 61373

Pliki do pobrania
