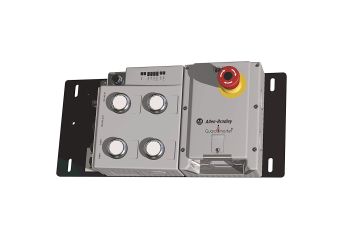

442G-MABRB
Wielofunkcyjna skrzynka dostępowa 442G - CIP Safety przez Ethernet/IP, Power-To-Release
Producent: Rockwell Automation - Allen Bradley
Producent: Rockwell Automation - Allen Bradley
• Wysoka siła trzymania (Fzh) 2 000 N wg ISO 14119
• Moduły typu Power-to-Release (odryglowywanie napięciem) lub Power-to-Lock (ryglowanie napięciem)
• Diagnostyczne sygnały wyjściowe pozycji drzwi, pozycji rygla i stanu blokady dostępne są dla układu sterowania
• Modele standardowe mogą pracować jako urządzenia autonomiczne lub połączone szeregowo z innymi urządzeniami, zachowując klasyfikację bezpieczeństwa PLe kat. 4, zgodnie z ISO 13849-1
• Modele pracujące w sieci EtherNet umożliwiają łatwą integrację z układami sterowania automatyki sieciowej przy użyciu oprogramowania Studio 5000 Logix Designer
Cena od 9 666,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
442G-MABRB
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442G-MABRB-UL-E0JP4679Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Left-hand Guard, E-stop,Four Push Buttons, and Connector for Enabling SwitchNa zamówienie Gwarancja: 10 407,00 zł12 800,61 złZaloguj się, aby poznać swoją cenę 442G-MABRB-UL-E0JP4679Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Left-hand Guard, E-stop,Four Push Buttons, and Connector for Enabling SwitchDostępność: Na zamówienieCena netto:10 407,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442G-MABRB-UL-E0P49Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Left-hand Guard, E-stop and Two Push ButtonsNa zamówienie Gwarancja: 9 875,00 zł12 146,25 złZaloguj się, aby poznać swoją cenę 442G-MABRB-UL-E0P49Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Left-hand Guard, E-stop and Two Push ButtonsDostępność: Na zamówienieCena netto:9 875,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442G-MABRB-UR-E0JP4679Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Right-hand Guard, E-stop,Four Push Buttons, and Connector for Enabling SwitchNa zamówienie Gwarancja: 10 407,00 zł12 800,61 złZaloguj się, aby poznać swoją cenę 442G-MABRB-UR-E0JP4679Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Right-hand Guard, E-stop,Four Push Buttons, and Connector for Enabling SwitchDostępność: Na zamówienieCena netto:10 407,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442G-MABRB-UR-E0P49Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Right-hand Guard, E-stop and Two Push ButtonsNa zamówienie Gwarancja: 9 875,00 zł12 146,25 złZaloguj się, aby poznać swoją cenę 442G-MABRB-UR-E0P49Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Right-hand Guard, E-stop and Two Push ButtonsDostępność: Na zamówienieCena netto:9 875,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442G-MABRB-UR-P49Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Right-hand Guard, Two Push ButtonsNa zamówienie Gwarancja: 9 666,00 zł11 889,18 złZaloguj się, aby poznać swoją cenę 442G-MABRB-UR-P49Lock Module, 442G Access Box, Power to Release, Unique Code, EtherNet/IP (2 x M12, D-coded), Right-hand Guard, Two Push ButtonsDostępność: Na zamówienieCena netto:9 666,00 zł
Opis
Wielofunkcyjna skrzynka dostępowa Guardmaster 442G jest zintegrowanym urządzeniem kontroli dostępu i blokowania osłony, będącym kompletnym rozwiązaniem ochronnym w aplikacjach z pełnym dostępem. W jednym urządzeniu łączy ryglowanie osłony, elementy sterujące operatora i diagnostykę. Jest dostępna w wersji standardowej oraz w wersji z CIP Safety przez EtherNet/IP.
Ryglowanie osłony 2 000 N
Moduły typu Power-to-Release (odryglowywanie napięciem) lub Power-to-Lock (ryglowanie napięciem) o sile trzymania Fzh 2 000 N wg ISO 14119.
PLe kat. 4
Urządzenie blokujące typu 4 z ryglowaniem osłony i wysokim (unikalnym) kodowaniem wg ISO 14119, PLe kat. 4 wg ISO 13849-1.
Odryglowanie ucieczkowe
Opcja odryglowania ucieczkowego zapewnia możliwość szybkiego i łatwego opuszczenia obszaru chronionego.
Zintegrowane elementy sterujące
Pokrywę modułu blokującego można wyposażyć w wyłącznik awaryjny i do trzech przycisków podświetlanych, dzięki czemu elementy sterujące operatora znajdują się bezpośrednio przy wejściu do strefy chronionej. Cztery wskaźniki LED (Power, State, DIA, Lock) sygnalizują stan urządzenia i umożliwiają diagnostykę.
Przyciski są dostarczane z zestawem kolorowych soczewek: po jednej w kolorze niebieskim, zielonym, czerwonym i żółtym oraz z dwiema białymi.
Wersja z CIP Safety przez EtherNet/IP
Moduł blokujący z interfejsem sieciowym komunikuje się w protokole CIP Safety przez EtherNet/IP, obsługuje topologię pierścieniową DLR i integruje się z projektem w Studio 5000 Logix Designer za pomocą profilu Add-on. Jest dostępny w trzech konfiguracjach: z dwoma przyciskami, z wyłącznikiem awaryjnym i dwoma przyciskami oraz z wyłącznikiem awaryjnym, czterema przyciskami i złączem przełącznika zezwalającego, każda w wersji Power-to-Release lub Power-to-Lock.
Wersje z CIP Safety wymagają płyty montażowej zespołu klamki 442G-MABAMPH.
Dane techniczne Guardmaster 442G
Wersja standardowa i wersja z CIP Safety
| Parametr | Wersja standardowa | Wersja z CIP Safety (EtherNet/IP) |
|---|---|---|
| Moduł blokujący | 442G-MABR-… / 442G-MABL-… | 442G-MABRB-… / 442G-MABLB-… |
| Normy | IEC 60947-5-3, EN ISO 13849-1, ISO 14119, UL 508 | |
| Klasyfikacja wg ISO 14119 | Urządzenie blokujące typu 4 z ryglowaniem osłony i wysoko kodowanym (unikalnym) aktuatorem RFID | |
| Poziom bezpieczeństwa | PLe, kat. 4 wg ISO 13849-11 | PLe, kat. 4 wg ISO 13849-1 SIL CL 3 wg IEC 62061 i IEC 61508 |
| PFH | 2,47 × 10-8 | 3,05–4,91 × 10-9 (zależnie od funkcji bezpieczeństwa) |
| Czas misji | 20 lat | |
| B10d wyłącznika awaryjnego | 1,0 × 105 cykli | |
| Typ ryglowania | Power-to-Release (odryglowywanie napięciem) lub Power-to-Lock (ryglowanie napięciem) | |
| Siła trzymania Fzh (ISO 14119) | 2 000 N | |
| Tolerancja ustawienia rygla | poziomo ±4 mm, pionowo ±5 mm | |
| Zasilanie | 24 V DC +10/-15%, wymagana klasa 2 PELV | |
| Pobór prądu | 80 mA bez obciążenia wyjść, 350 mA z załączonym elektromagnesem | maks. 500 mA |
| Wyjścia bezpieczeństwa | 2 wyjścia półprzewodnikowe PNP (FO1A/FO1B), maks. 200 mA każde | CIP Safety |
| Podłączenie | Złącze M23 (19-pinowe) lub wejście kablowe M20 | EtherNet/IP, obsługa topologii DLR |
| Wskaźniki LED | 4 wskaźniki stanu i diagnostyki | |
| Trwałość mechaniczna | 1 000 000 cykli | |
| Temperatura pracy | -20…+55°C | |
| Stopień ochrony obudowy | IP65 | IP54 |
| Masa | Moduł blokujący z pokrywą 750 g, zespół klamki 1 000 g, odryglowanie ucieczkowe 500 g | Moduł blokujący z modułem sieciowym na płycie 3,6 kg, zespół klamki na płycie 1,2 kg, odryglowanie ucieczkowe 500 g |
| Certyfikacja | cULus (UL 508) Listed, znak CE dla wszystkich obowiązujących dyrektyw UE, znak UKCA | |
| Bezpieczeństwo funkcjonalne | Dane bezpieczeństwa funkcjonalnego – Rockwell Automation (PDF) | |
1 Dla sterowania ryglowaniem poziom PLe, kat. 4 jest osiągany przy dwukanałowym sterowaniu elektromagnesem (moduły od rewizji sprzętowej B).
Wybór produktów
Kompletne urządzenie składa się z zespołu klamki (krok 1) i modułu blokującego (krok 2). W numerze katalogowym standardowego modułu blokującego określa się dodatkowo elementy sterujące pokrywy (krok 3). Odryglowanie ucieczkowe, płyty montażowe i kable są dostępne jako akcesoria.
Krok 1: Wybierz zespół klamki
Prawa klamka
442G-MABH-R
W numerze modułu blokującego symbol ⊗ = R
Lewa klamka
442G-MABH-L
W numerze modułu blokującego symbol ⊗ = L
Płyta montażowa zespołu klamki
442G-MABAMPH
Niezbędna dla wersji z CIP Safety. W wersji standardowej stosowana razem z płytą modułu blokującego 442G-MABAMPL
Krok 2: Wybierz moduł blokujący
Standardowe moduły blokujące
| Złącze | Power-to-Release (odryglowywanie napięciem) |
Power-to-Lock (ryglowanie napięciem) |
|---|---|---|
| M23 (19-pinowe) | 442G-MABR-U⊗M-◆ | 442G-MABL-U⊗M-◆ |
| Wejście kablowe M20 | 442G-MABR-UT-◆ | 442G-MABL-UT-◆ |
Moduły blokujące z CIP Safety (EtherNet/IP)
| Elementy sterujące | Power-to-Release (odryglowywanie napięciem) |
Power-to-Lock (ryglowanie napięciem) |
|---|---|---|
| Dwa przyciski2 | 442G-MABRB-U⊗-P49 | 442G-MABLB-U⊗-P49 |
| Wyłącznik awaryjny, dwa przyciski2 | 442G-MABRB-U⊗-E0P49 | 442G-MABLB-U⊗-E0P49 |
| Wyłącznik awaryjny, cztery przyciski, złącze przełącznika zezwalającego2 | 442G-MABRB-U⊗-E0JP4679 | 442G-MABLB-U⊗-E0JP4679 |
⊗ Zamień symbol na literę R do użytku z klamką prawą lub L do użytku z klamką lewą. Moduły z wejściem kablowym M20 (UT) mają ten sam numer dla obu stron.
◆ Zamień symbol na kod wybranych elementów sterujących pokrywy (krok 3), np. 442G-MABR-UT-C01.
2 Moduły z przyciskami są dostarczane z zestawem kolorowych soczewek, po jednej w kolorze niebieskim, zielonym, czerwonym i żółtym oraz z dwiema białymi.
Krok 3: Wybierz elementy sterujące pokrywy (moduły standardowe)
| Kod ◆ | Elementy sterujące |
|---|---|
| C00 | Pusta pokrywa |
| C01 | Jeden przycisk podświetlany2 |
| C02 | Dwa przyciski podświetlane2 |
| C03 | Wyłącznik awaryjny z dwoma przyciskami podświetlanymi2 |
| C04 | Wyłącznik awaryjny z trzema przyciskami podświetlanymi2 |
| C05 | Tylko wyłącznik awaryjny |
Przykład konfiguracji
Zespół prawej klamki oraz moduł blokujący odryglowywany napięciem z 19-pinowym złączem M23 i dwoma podświetlanymi przyciskami:
442G-MABR-Umoduł Power-to-Release
R⊗ prawa klamka
Mzłącze M23
-C02◆ dwa przyciski
| Do zamówienia | Nr kat. |
|---|---|
| Zespół klamki (krok 1) | 442G-MABH-R |
| Moduł blokujący (krok 2 i 3) | 442G-MABR-URM-C02 |
Akcesoria
Odryglowanie ucieczkowe, płyty montażowe i kable
| Opis | Nr kat. |
|---|---|
| Zespół odryglowania ucieczkowego ze standardowym wałkiem aktywującym (115 mm)3 | 442G-MABE1 |
| Płyta montażowa odryglowania ucieczkowego | 442G-MABAMPE |
| Wałek odryglowania ucieczkowego (250 mm) | 442G-MABASHFT |
| Płyta montażowa modułu blokującego (wersja standardowa, razem z 442G-MABAMPH) | 442G-MABAMPL |
| Kabel połączeniowy 2 m, 19-pinowe złącze M234 | 889M-F19RM-2 |
3 Standardowy wałek 115 mm jest dopasowany do profili 40 i 45 mm. Przy profilach szerszych niż 45 mm lub przy montażu z płytami na profilu 45 mm potrzebny jest wałek przedłużony 442G-MABASHFT.
4 Kabel jest dostępny również w długościach 5 i 10 m (889M-F19RM-5, 889M-F19RM-10).
Bezpieczeństwo funkcjonalne i dokumentacja
Guardmaster 442G posiada certyfikat cULus (UL 508) Listed oraz znaki CE i UKCA. Dane bezpieczeństwa funkcjonalnego, instrukcje i certyfikaty są dostępne na stronie producenta, Rockwell Automation.
