US10-B10-TR22

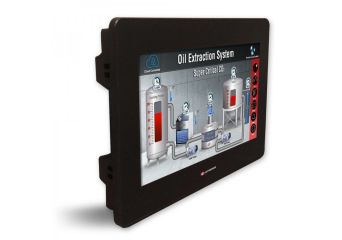

UniStream B10 - sterownik PLC z wbudowanym wyświetlaczem HMI w wersji PRO o przekątnej 10,1" - 10DI,2AI,2TO,8RO

Producent: UNITRONICS
Producent: UNITRONICS
  • 10 wejść cyfrowych SInk/Source
  • 2 wejścia analogowe 0-10V lub 0(4)-20mA (12bit)
  • 2 wyjścia tranzystorowe izolowane (w tym 2 PWM),
  • 8 wyjść przekaźnikowych
  • kolorowy panel dotykowy
  • wbudowany sterownik PLC
  • uatrakcyjnia sterowane urządzenie
  • zgodny z międzynarodowymi standardami
  • zaprojektowany do pracy w przemysłowych warunkach
Cena od 7 719,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Modele

Akcesoria

Opis

Przemysłowy sterownik PLC ze zintegrowanym HMI sprawdzi się wszędzie tam gdzie:
  • masz ograniczone miejsce w szafie sterowniczej.
  • potrzebujesz panelu HMI, a nie chcesz dwóch oddzielnych urządzeń,
  • chcesz ograniczyć ilość ciągniętych kabli. Duża ilość komponentów (lampki, przyciski) znajdują się na panelu przednim maszyny, a jednocześnie musisz zwizualizować dane dla operatora.
  • poszukujesz kompaktowego rozwiązania ze wbudowanymi wejściami/wyjściami.

Którą serię sterownika wybrać?

Jeśli zastanawiasz się, który model sterownika wybrać pod kątem funkcjonalności i ilości wbudowanych I/O to nasza tabelka porównawcza Ci w tym pomoże:

Konfiguracja I/O sterowników PLC UniStream

Rozbudowa o dodatkowe I/O

Jeśli wbudowana liczba wejść i wyjść nie jest wystarczająca, bez problemu możemy sterownik rozszerzyć o moduły:
  • lokalne
Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O.
Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.
  • zdalne
do 8 wysp zdalnych po Modbus TCP/IP (każda wyspa do 63 zdalnych modułów I/O) oraz do 8 masterów IO-Link.

Komunikacja

  • wbudowana
    • Ethernet/IP  Scanner/Adapter,
    • Modbus TCP/IP Client/Server,
    • własna ramka po TCP/IP lub UDP,
    • VNC Client/Server,
    • SNMP v3,
    • MQTT Client,
    • OPC UA Client,
    • BacnetIP Server,
    • REST API Client,
    • OCPP,
    • FTP Client/Server,
    • obsługa chmury Unicloud,
    • email,
    • SMS,
    • SQL (w wersji B10),
    • Webserver (w wersji B10),
  • rozszerzana modułem
    • EtherCAT Master,
    • Modbus RTU Master/Slave,
    • własna ramka po RS232,
    • własna ramka po RS485,
    • CANOpen Master,
    • własna ramka po CANbus.

Programowanie

Sterowniki serii Unistream programuje się w wielokrotnie nagradzanym i bezpłatnym środowisku UniLogic. W jednym środowisku:
  • zaprogramujemy logikę PLC,
  • zaprojektujemy wizualizację HMI,
  • sparametryzujemy i zdiagnozujemy falowniki oraz serwonapędy,
  • dodamy moduły lokalne i wyspy zdalne,
  • przeprowadzimy diagnostykę programu oraz napędów,
  • skonfigurujemy połączenie z chmurą UniCloud.

Oprogramowanie można pobrać ze strony producenta: https://www.unitronicsplc.com/software-unilogic-for-programmable-controllers/

Może inna wielkość HMI?

Sterowniki zintegrowane serii UniStream występują zawsze w 3 różnych wielkościach:


Dodatkowo każdy sterownik obsługuje VNC (Klient/serwer), dzięki czemu, żeby wyświetlić wizualizację czy sterować maszyną potrzebujesz jedynie komputera lub telefonu i darmowego VNC Viewera.

Chmura

Sterowniki, dzięki obsłudze MQTT mogą komunikować się z chmurą UniCloud. Dzięki niej zyskasz:
  • zdalny dostęp VPN i VNC,
  • archiwizowanie i analizę danych,
  • wizualizacje, wykresy, wskaźniki,
  • powiadomienia mailowe i SMS w przypadku wystąpienia awarii,
  • generowanie raportów w PDF,
  • monitorowanie KPI w czasie rzeczywistym.

Specyfikacja

US10-B10-TR22

Typ urządzenia

Sterownik PLC z wbudowanym panelem HMI o przekątnej 10.1" serii UniStream



Wbudowane wejścia i wyjścia

Wejścia cyfrowe (izolowane)

10 wejść cyfrowych; sink/source

Wejścia szybkie/enkoderowe

-

Wejścia temperaturowe, RTD/TC

-

Wejścia analogowe

2 wejścia analogowe; 0-10V, 0-20mA, 4-20mA; 12-bit

Wyjścia tranzystorowe

2 wyjścia cyfrowe; sink (npn)

Wyjścia szybkie

2 wyjścia szybkie; 30kHz

Wyjścia szybkie wliczone w łączną liczbę wyjść tranzystorowych

Wyjścia przekaźnikowe

8 wyjść przekaźnikowych

Wyjścia analogowe

-

Maksymalna ilość I/O

do 2048 punktów

Dodatkowe rozszerzenia wejść i wyjść

Doczepiane moduły I/O

 -

Lokalne moduły I/O

Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te
zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O™.

Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.

Zdalne wyspy

Tak, URB-TCP do 63 modułów lub URB-TCP2 do 6 modułów

Do 8 masterów IO-Link Unitronics.



Wyświetlacz HMI

Czy wbudowany?

Tak, 10.1 calowy ekran HMI

Ekran dotykowy

Rezystancyjny, analogowy

Obszar wyświetlania
szerokość x wysokość (mm)

222,72 x 125,28

Otwór montażowy
szerokość x wysokość (mm)

266,6 x 177,3

Rozdzielczość

1024 x 600 (WSVGA)

Kolory

65536 (16bit)

Klawiatura

Wirtualna



Zasilanie

Napięcie zasilania

24VDC

Zakres napięcia zasilania

20.4VDC to 28.8VDC

Max. Pobór prądu

0.56A@24VDC



Porty komunikacyjne

Wbudowane

1 porty Ethernet; 1 port USB host;
1 mini USB do programowania

Dodatkowe

CANbus; RS485; RS232
Do 3 modułów, maksymalnie 2 porty szeregowe

Port Ethernet

10/100 Base-T (RJ45);
Napięcie izolacji: 500 VAC przez 1 minutę
Kabel ekranowany CAT5e, do 100 m

USB host

USB 2.0 (480Mbps), typ A, Długość przewodu < 3m

CAN

Obsługiwane protokoły

Wbudowane

Ethernet/IP  Scanner/Adapter,
Modbus TCP/IP Client/Server,
własna ramka po TCP/IP lub UDP,
VNC Client/Server,
SNMP v3,
MQTT Client,
OPC UA Client,
BacnetIP Server,
REST API Client,
OCPP,
FTP Client/Server,
obsługa chmury Unicloud,
email,
SMS,
SQL (w wersji B10),
Webserver (w wersji B10),

Przez dodatkowy port

EtherCAT Master,
Modbus RTU Master/Slave,
własna ramka po RS232,
własna ramka po RS485,
CANOpen Master,
własna ramka po CANbus.



Pamięć

Pamięć wbudowana

RAM: 1GB

ROM:
Pamięć systemowa 6GB;
Pamięć użytkowania 2GB

Pamięć drabinki

1MB

Zewnętrzna pamięć

Karta microSD lub microSDHC
Pamięć do 32GB
Prędkość do 200Mbps

Bateria

3V CR2032; 4 lata przy pracy w temp. 25°C
odpowiada za zapamiętywanie danych systemowych, zmiennych oraz RTC

Środowisko

Stopień ochrony

Montaż panelowy (przód): IP66, NEMA 4X

Tył: IP20, NEMA1

Temperatura pracy

-20°C to 55°C

Standardy

UL, CE, UKCE, EAC
